bologoe_all Posted July 2, 2007 Posted July 2, 2007 Здравствуйте !!! Помогите разобраться с DWL-2100 AP . Проблема возникла по своей неосторожности. Перепутал питальники хаба и DWL-2100 AP соответственно 7.5В. и 5В. Блин и до кучи разьем антенны встал в КЗ. Пока добрались до второй точки прошло 30 мин. В результате питальник хаба сдох , а точка работает с дальностью метров 2-3 . При внимательном осмотре обнаружил пару поджаренных деталюх. L501 и С502. Пайка была нарушена (оплавилась). Пропаял дальность увеличилась 7-9 м. Точка работает как по радио так и по витой паре. Подскажите пожалуйста возможные варианты решения данной проблемы. Живу 180 км. Тверь 360 км Москва. Иногда бываю в обоих городах. Спасибо. Вставить ник Quote
FreaKoDeliC Posted July 2, 2007 Posted July 2, 2007 7 - 9 метров это с какой антеннкой, родной? Вставить ник Quote
bologoe_all Posted July 2, 2007 Author Posted July 2, 2007 7 - 9 метров это с какой антеннкой, родной? Да. Штатная D-link. Вставить ник Quote
ruzalit Posted July 2, 2007 Posted July 2, 2007 (edited) Проверь при включенном питании, напряжение перед L501 (это катушка\предохранитель) и после нее, возможно она не сгорела, а просто увеличила свое сопротивление из-за перегрева, по этому на ней занижается напряжение, разница напряжений, между входом и выходом на ней, должна быть не больше 0.2 вольт, если больше 0.5 вольт, то менять или напрямую закоротить. Возможно так-же, подгорание выходного каскада в радио тракте, из за перегрузки в следствии закорачивания в фидере. Хотя., сам склоняюсь к первому варианту. C2 (конденсатор), если это электролит, то скорее всего всего вкипел от перенапряжения, возможно частично коротит, создавая перегрузку и не фильтрует, его менять однозначно. Edited July 2, 2007 by ruzalit Вставить ник Quote
bologoe_all Posted July 2, 2007 Author Posted July 2, 2007 Проверь при включенном питании, напряжение перед L501 (это катушка\предохранитель) и после нее, возможно она не сгорела, а просто увеличила свое сопротивление из-за перегрева, по этому на ней занижается напряжение, разница напряжений, между входом и выходом на ней, должна быть не больше 0.2 вольт, если больше 0.5 вольт, то менять или напрямую закоротить. Возможно так-же, подгорание выходного каскада в радио тракте, из за перегрузки в следствии закорачивания в фидере. Хотя., сам склоняюсь к первому варианту. Спасибо за Внимание. Тестер смогу только завтра взять . Как промерю ,сразу отпишусь. Да а если попробовать карандаш (типа вольтмод:). И последний вопрос если"Возможно так-же, подгорание выходного каскада в радио тракте, из за перегрузки в следствии закорачивания в фидере. " то приговор окончательный и жизни неподлежит. Спасибо. Вставить ник Quote
itl2044 Posted July 3, 2007 Posted July 3, 2007 мдааааа. С таким оборудованием в точку лучше не лезть! Выб еще контрольной лампочкой на 12 вольт, как у автоэлектриков воспользовались! Вставить ник Quote
-=TRO=- Posted July 3, 2007 Posted July 3, 2007 И последний вопрос если"Возможно так-же, подгорание выходного каскада в радио тракте, из за перегрузки в следствии закорачивания в фидере. " то приговор окончательный и жизни неподлежит. Есть шанс, что у тебя хдох не выходной каскад, а коммутатор антенн. Где-то видел статьи где выкидыванием комутатора прибавляли мощности на пару децибел, поищи в инете, вдруг поможет. Вставить ник Quote
Bohdan200 Posted July 4, 2007 Posted July 4, 2007 (edited) Если мощу не поднимали то сгорание вых.каскада имхо маловероятно. В 2100 вроде есть аж 3 стабилизатора внутри. Если один из них питает вых. каскады то поджарится мог именно он, отчего их питание почти 0 и мощи просто нет :) Я недавно случайно подал на 2100 9.5В на протяжении оклол 2сек пока не понял что перепутал БП. ДЛинк остался жив. Теперь понимаю что мне сильно повезло :) Edited July 4, 2007 by Bohdan200 Вставить ник Quote
ruzalit Posted July 4, 2007 Posted July 4, 2007 И последний вопрос если"Возможно так-же, подгорание выходного каскада в радио тракте, из за перегрузки в следствии закорачивания в фидере. " то приговор окончательный и жизни неподлежит.Есть шанс, что у тебя хдох не выходной каскад, а коммутатор антенн. Где-то видел статьи где выкидыванием комутатора прибавляли мощности на пару децибел, поищи в инете, вдруг поможет. Только вот после этого кроме, как точки доступа, он не работает, что тоже прочитал где то. Вставить ник Quote
-=TRO=- Posted July 4, 2007 Posted July 4, 2007 И последний вопрос если"Возможно так-же, подгорание выходного каскада в радио тракте, из за перегрузки в следствии закорачивания в фидере. " то приговор окончательный и жизни неподлежит.Есть шанс, что у тебя хдох не выходной каскад, а коммутатор антенн. Где-то видел статьи где выкидыванием комутатора прибавляли мощности на пару децибел, поищи в инете, вдруг поможет. Только вот после этого кроме, как точки доступа, он не работает, что тоже прочитал где то. Быть этого не может. Комутатор тупой переключатель, перемычка на его месте лишает только возможности выбора антенны, весь остальной функционал должен сохранятся полностью. Вставить ник Quote
RealTime Posted July 4, 2007 Posted July 4, 2007 (edited) знакомая проблема :) держим 2100 лампочками к себе, вскрываем радиочасть... смотрим и находим усилок MSC 5510... в верхнем правом углу заметишь маленькую черную детальку, это она теперь черная, а раньше была зелененькая с белой полосочкой, и БЫЛА она катушкой L :)) заменяем ее... и если повезет, если не сгорел сам усилок MSC то все ок, мощность востановиться Edited July 4, 2007 by RealTime Вставить ник Quote
MaksMMS Posted July 5, 2007 Posted July 5, 2007 а я один раз так же по невнимательности поджарил 2100 длинк питанием 18в от ноутбука :) и как назло, разъем подошел. Длинк пшикнул и потом уже не подавал никаких признаков жизни. Вставить ник Quote
bdk100 Posted February 2, 2015 Posted February 2, 2015 (edited) Приветствую всех! Аналогичная проблема, но с DAP-2360, усилители прогорели до дырок, но надпись можно рассмотреть. Искал по аналогии, но так ни к чему и не пришёл. Подскажите братья, что за зверь УМ с надписью в три ряда: 1-й ряд А09, 2-й ряд 6629, 3-й ряд - 344. По цоколёвке вроди бы подходит MSC 5510, но сомневаюсь. Жду помощи и совета, жалко выбрасывать, хотелось бы восстановить. Edited February 3, 2015 by bdk100 Вставить ник Quote
sokrat Posted February 3, 2015 Posted February 3, 2015 Жду помощи и совета, К сожалению это к сексопатологу, только он исправит болезнь рук.... Вставить ник Quote
nuclearcat Posted February 4, 2015 Posted February 4, 2015 Если до дырок - карбонизация платы. Если плата многослойная или там ВЧ - выкинуть ИМХО. Вставить ник Quote

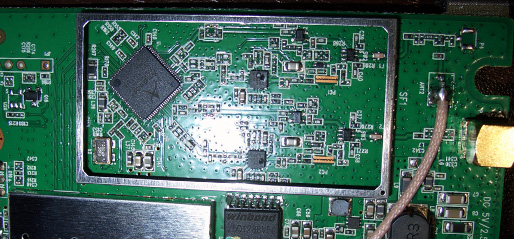

bdk100 Posted February 4, 2015 Posted February 4, 2015 (edited) Зачем так сразу посылать...? С паяльником дружу лет 30, да Wi-fi устройства раньше не ремонтировал, но прошивал. Гугл мне ничего не дал по наименованию 6629, неделю искал. Расчитывал на помощь, может у кого в ремонте аналогичный аппарат и посмотреть, что там стоит. Иногда при том же схемном решении - стоят аналоги элементов. Карбонизации платы - нет, прогорели только корпуса сверху МС, от кристала и подложки, маленькая дырочка возле надписи. В ремонтах всегда 50\50. Отремонтировать можно любое устройство, вопрос в цене и целесообразности. У кого есть DAP-2360 - пожалуйста посмотрите что за УМ-ки стоят, плиз!!! Или может кто встречал и знает, что за УМ с такими надписями. По диапазону, корпусу DAP-2360 аналогичен DWL-3100, отличие в протоколе b\g\n - b\g, так как схем не нашёл - прошу помощи в определении названия УМ. Edited February 5, 2015 by bdk100 Вставить ник Quote
yKpon Posted February 5, 2015 Posted February 5, 2015 уже дали правильный совет в вакуумную почту Вставить ник Quote
bdk100 Posted February 5, 2015 Posted February 5, 2015 (edited) уже дали правильный совет в вакуумную почту Очень умно, спасибо. И где Вас только производят таких советчиков? ... "Если Вы такие умные - почему Вы строем не ходите..." Не хочу никого обидеть, есть проблема и нужна конкретная помощь. Я не спрашивал, что с ним делать, а спрашивал за тип/наименование УМ. Edited February 5, 2015 by bdk100 Вставить ник Quote
MaXToP Posted February 6, 2015 Posted February 6, 2015 если сгорели только усилители, можете их выпаять и вход с выходом закоротить, должно все заработать, только естественно уровни сигнала упадут маркировка может быть заводская, тогда без схемы никогда не узнаете что это на самом деле Вставить ник Quote
bdk100 Posted February 6, 2015 Posted February 6, 2015 Всем спасибо! На сайте lan23.ru ответили, и я согласен с их выводами - это Richwave RTC6629. Пока не могу найти мануал, но это дело времени, чёт сайт Richwave не открывается. Если кто менял RTC6629 на аналог - рад буду услышать совет. Вставить ник Quote
belokuriha Posted February 21, 2015 Posted February 21, 2015 если на 2.4 то вот datasheet (1).pdf Вставить ник Quote
