@lex Posted June 21, 2007 Posted June 21, 2007 (edited) Всем доброго времени суток! Недавно постороил небольшую домашнюю сетку, по схеме "солнышко" т.е. в качестве основного коммутатора служил свитч D-link (gigabit) от которого проложены магистрали, в том числе самая большая (150-250 метров, Р-296-ым кабелем). В нутри сети всё работает нормально потери составляют 1%! Проблема в том что через Р-296-ой, свитч подключён к другому свитчу С-net 10/100mbit к которому в свою очередь подключён шлюз через который осуществляется доступ к интернету (через ADSL). Доступ в интернет есть, странички отображаются, но скорость передачи данных между компами очень низкая (пробовал качать фаилы тотал командером, скорость 54kb ужас...) ping показывает время отклика от 1мс с одной стороны, до 10мс с другой, а при выполнении ping.exe -l 16384 -w 5000 -n 100 192.168.х.х каждый раз превышен интервал ожидания...:( Edited June 21, 2007 by @lex Вставить ник Quote
jeka Posted June 21, 2007 Posted June 21, 2007 >по схеме "солнышко" гламурно однако :-) > Р-296-ым кабелем Это что за кабель такой? :-) >-l 16384 Винда по умолчанию пропускает максимальный пакет равный 1450. Для пропуска больших пакетов надо руками лезть в винду. Вставить ник Quote
EvilShadow Posted June 21, 2007 Posted June 21, 2007 (edited) 2@lex Вы считаете, что 1% потерь - это нормально? Хм... 2jeka Это что за Винда такая? По умолчанию во всех, мне встречавшихся, фрагментация разрешена. А что такое P-296, можно узнать здесь: http://nag.ru/goodies/book/2ch1-8.html Edited June 21, 2007 by EvilShadow Вставить ник Quote
Storm Posted June 21, 2007 Posted June 21, 2007 @lex Я бы не отказлся посмотреть на топологию, в часности где находяться компы с которых вы пингуете/качаете. А также настройки IP/Маски ... Вставить ник Quote
@lex Posted June 21, 2007 Author Posted June 21, 2007 П-296 -хороший такой армейский кабель, содержит в себе 2-ве витых пары (четыре медных жилы), устойчив к помехам...и пр. Storm, 192.168.X.X. 255.255.255.0 Вставить ник Quote

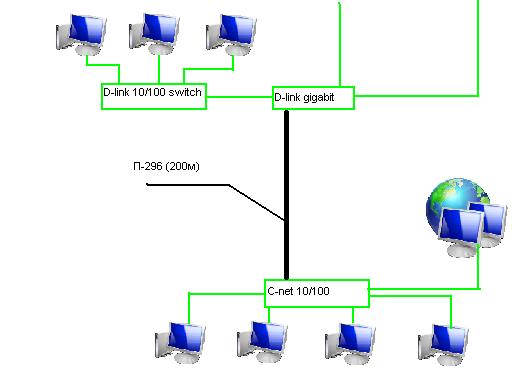

@lex Posted June 21, 2007 Author Posted June 21, 2007 Быстренько набрасал топологию, надеюсь понятно? Зелёным цветом отмечена экранированная витая пара ftp... Jeka, gpedit.msc ... Вставить ник Quote
jeka Posted June 21, 2007 Posted June 21, 2007 >Это что за Винда такая? По умолчанию во всех, мне встречавшихся, фрагментация разрешена. Ну попробуй в свое Вставить ник Quote
jeka Posted June 21, 2007 Posted June 21, 2007 >Это что за Винда такая? По умолчанию во всех, мне встречавшихся, фрагментация разрешена. Ну попробуй в своей послать пинг больше чем 1450. У меня не проходил ни на одной пока руками не поправишь :-) >А что такое P-296, можно узнать здесь: http://nag.ru/goodies/book/2ch1-8.html Что такое П-296 я и так знаю (благо уложил его далеко не одну сотню километров) а вот что такое Р-296? :-) Что стоит шлюзом? Какие настройки сетевые там и там. Инет работает на всех компах одинаково нормально или нет? Вставить ник Quote
@lex Posted June 21, 2007 Author Posted June 21, 2007 Инет со всех машин доступен... а-а-а, кажется я два свитча соеденил неправильно...кабель-же надо обжимать как кроссовер... Вставить ник Quote
@lex Posted June 21, 2007 Author Posted June 21, 2007 Где можно раздобыть схему обжима витой пары для гибитных сетей? Вставить ник Quote
Harmer Posted June 21, 2007 Posted June 21, 2007 а-а-а, кажется я два свитча соеденил неправильно...кабель-же надо обжимать как кроссовер...Нет. Все как обычно.Так это вы через полевку гигабит хотите? :-) Для гигабита надо 4 пары. Вставить ник Quote
witch Posted June 21, 2007 Posted June 21, 2007 (edited) а-а-а, кажется я два свитча соеденил неправильно...кабель-же надо обжимать как кроссовер...Нет. Все как обычно.Так это вы через полевку гигабит хотите? :-) Для гигабита надо 4 пары. т.е. 8 жил, и если будет одна плохая жила, 1Г не завёдется.... Edited June 21, 2007 by witch Вставить ник Quote
EvilShadow Posted June 21, 2007 Posted June 21, 2007 >Это что за Винда такая? По умолчанию во всех, мне встречавшихся, фрагментация разрешена. Ну попробуй в своей послать пинг больше чем 1450. У меня не проходил ни на одной пока руками не поправишь :-) Проблематично, дома я Виндой не пользуюсь. Хотя довольно часто приходилось с виндозных машин проделывать ping -l 65500, и никогда никаких проблем не было. Вставить ник Quote
DRiVen Posted June 21, 2007 Posted June 21, 2007 (edited) Забавно, гигабитный линк между гигабитным длинком и синетовской соткой... да на 150-250 метров (интересно, замеряли то чем, попугаями что ли, с таким то разбросом)... да хоть золотыми рельсами соединяйте. :) Edited June 21, 2007 by DRiVen Вставить ник Quote
@lex Posted June 22, 2007 Author Posted June 22, 2007 Переобжал кабель по схеме кроссовер, пинг есть, а вот пакеты по прежнему передаютя с потерями! Вставить ник Quote
shelma Posted June 22, 2007 Posted June 22, 2007 >Это что за Винда такая? По умолчанию во всех, мне встречавшихся, фрагментация разрешена. Ну попробуй в своей послать пинг больше чем 1450. У меня не проходил ни на одной пока руками не поправишь :-) ping 123.123.123.123 -l 65000 так не пойдет? Вставить ник Quote
@lex Posted June 22, 2007 Author Posted June 22, 2007 ALIEN2002, с двух сторон небольшие куски экранированной витой пары (FTP) на спайках. Перед спайкой все жилы прозвонили... Блин, я уже не знаю в чём может быть дело... может свитчи мозги компасируют? Но ведь они нулёвые... вообщем щас вопрс стои так, с чего начать и как тестить? Вставить ник Quote
DRiVen Posted June 22, 2007 Posted June 22, 2007 (edited) Экран FTP-шный заземлен? Если нет, то достаточно метрового отрезка и рядом силового кабеля питания, чтобы получить гемор, подобный вашему. Edited June 22, 2007 by DRiVen Вставить ник Quote
shmit Posted June 23, 2007 Posted June 23, 2007 @lex, может быть вы перепутали пары когды прикручивали п296? Вставить ник Quote
RAW Posted June 23, 2007 Posted June 23, 2007 @lex, может быть вы перепутали пары когды прикручивали п296? точнее: может он неправильно выделил пары из П-296? провода из пары в П-296 находятся напротив друг друга. Правильная разделка описана тут: http://www.nag.ru/goodies/p296/. Вставить ник Quote
@lex Posted June 25, 2007 Author Posted June 25, 2007 DRiVen сейчас работаю над этим! Вставить ник Quote

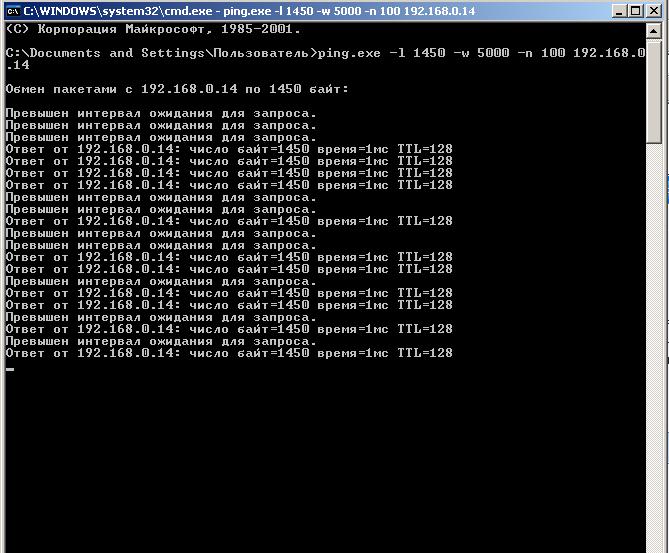

@lex Posted June 26, 2007 Author Posted June 26, 2007 (edited) Что-то не выходит:( и в чём дело не пойму.... ping.exe -l 1450 -w 5000 -n 10 192.168.0.1 из 10-ти 30-50% потерь... В чём может-быть причина? Всё перепробовал заземлил, заизолировал, переобжал, свичи проверил... Edited June 26, 2007 by @lex Вставить ник Quote
witch Posted June 26, 2007 Posted June 26, 2007 пробуй зажать скорость до 10 мбит и смотри как пинги пойдут... Вставить ник Quote
