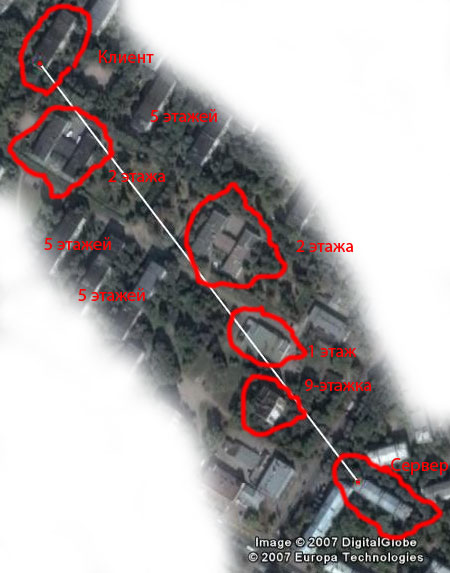

SaBo Posted June 19, 2007 Posted June 19, 2007 (edited) Итак, дано: Дом, в котором стоит сервер 4 этажа. На краю крыши этого дома устанавливается антена. Дом, в котором находится клиент в 5 этажей. На краю крыши этого дома устанавливается антена. Росстаяние между ними 460 м по гуглмапсу. Предпологаемое оборудование: Точки: DWL-2100AP Антенны: Polyaris 2450-9 Антиванд. ящики: http://www.lanbox.ru/m0.shtml При проведении прямой линии по гуглмапсу никаких преград нет (канал будет проходить над 1-этажным и 2-х этажными зданиями), но совсем рядом стоит 9-и этажка. Вопрос: Не будет ли бОльшая часть сигнала отражаться от этой 9-этажки и уходить "вникуда"? Повлияет ли это на качество связи? Хватит ли антенн Полярис 2450-9 (на сайте производителя написано, что она для внутриофисного применения)? Какая приблизительно может быть скорость линка (чем в будущем протестировать)? Хватит ли такого ящика, что бы точке хорошо жилось на мачте или его надо будет утеплить? Обещаный гуглмапс: Edited June 19, 2007 by SaBo Вставить ник Quote
SaBo Posted June 19, 2007 Author Posted June 19, 2007 Кстати, питание хочу (хотел) подводить по свободным витухам по PoE, но, по ходу, 2100AP его не поддерживает :( Тогда просто от БП к свободным концам витухи подпаиваться? Вставить ник Quote
SaBo Posted June 19, 2007 Author Posted June 19, 2007 Или лучше антенну Полярис 2450-17??? Вставить ник Quote
SaBo Posted June 19, 2007 Author Posted June 19, 2007 А ещё подумал, нахрена антиванд. ящик? Его с мачты сорвать - ноу проблем. Не будет ли холодно точке на мачте Питерской зимой? Вставить ник Quote
Bиталий Posted June 20, 2007 Posted June 20, 2007 по поводу мерзнуть - если точка закрыта -40 точно выдерживает (имеется в виду просто завернута в целован особенно если на ней слегка подкрутили мощьность) уже был опят у знакомого - правда там невыдержал системник - пришлось в него засунуть обычную лампочку) Вставить ник Quote
AMP Posted June 20, 2007 Posted June 20, 2007 Доброго времени суток! Если все оборудование будете устанавливать на мачте, лучше всего использовать чтото попроще, чем антивандальный бокс. На практике хватает и пластиковой коробки 300х200х100мм для всесезонной эксплуатации. Если бокс будет герметичен лучше, имхо, снять корпус с точки доступа для лучшего теплоотведения. Точки доступа DWL 2100AP хорошо себя зарекомендовали, работаю с ними уже 2 года. Главное требование - стабильное питание. Удаленное питание по витой паре можно сделать самому - нужно собрать стабилизатор на 5 В на микросхеме 7805 прикрутив ее к радиатору. Витую пару, в этом случае, желательно использовать медную. На вход 7805 нужно подавать напряжение 12-17 В при токе не менее 1 А. Таких антенн тебе хватит, главное - используй качественные пигтейлы и, по-возможности, короткие. Если есть прямая видимость, а это главное условие стабильной связи, рядом стоящие дома - не помеха. Скорость передачи данных у двух стоящих рядом точек около 3.5 Мб/сек... Удачи! Вставить ник Quote
ol19963 Posted June 20, 2007 Posted June 20, 2007 To AMP! Перед тем как давать советы другим , стоит самому внимательно вникнуть. Для 7805 - 12в уже много, а 17 тем более. Рекомендую перед применением элементов смотреть даташит . В случае хорошего броска в сети питания при 17В на входе, на 7805, онную просмалит аж бегом. Хорошо если произойдет обрыв, а если она закоротит и все питание попрет на точку, то последнею только в топку. Уж если такой диапазон входных питающих напряжений, то не применно нужно использовать импульсные стабилизаторы типа: LM2576. Покрайней мере надежнее будет. Вставить ник Quote
AMP Posted June 20, 2007 Posted June 20, 2007 To ol19963! Скачай сам и убедись - http://www.datasheetarchive.com/datasheet.php?article=623404 7805 входное напряжение до 35 В! Вставить ник Quote
itl2044 Posted June 20, 2007 Posted June 20, 2007 2 AMP: Бред Вы батенька несете! 7805 (кренка) держит максимум 15 вольт на входе, но при этом греется как качегарка, кпд у нее около 40% д-линк потребляет до 2,5 ампер, кренка может дать максимум 1,5, при входном напряжении не более 9,5 вольт. Вывод: Ваши слова о стабильном питании расходятся с Вашим советом по поводу кренки. Если Вы вдруг додумаетесь использовать кренку для стабилизатора - Вам нужно будет использовать радиатор, размером с саму точку, и точка будет практически в постоянном ребуте. Вставить ник Quote
Mr.Den Posted June 20, 2007 Posted June 20, 2007 Лучше Direct Mini 2400-m , к ней кабель любой длины прикрутиш и правильный Вставить ник Quote
AMP Posted June 20, 2007 Posted June 20, 2007 Уважаемый itl2044! Не путайте КР142ЕН5А с 7805 - это две разные вещи! О крен5а я не говорил, читайте внимательнее, в том числе даташит! И советую я не "Бред", а то что проверено и работает уже годами и не в единичном варианте! Вставить ник Quote
Mr.Den Posted June 20, 2007 Posted June 20, 2007 Уважаемый itl2044!Не путайте КР142ЕН5А с 7805 - это две разные вещи! О крен5а я не говорил, читайте внимательнее, в том числе даташит! И советую я не "Бред", а то что проверено и работает уже годами и не в единичном варианте! Что вы спорите, БП. от старого компа - лучше всего. Вставить ник Quote
SaBo Posted June 20, 2007 Author Posted June 20, 2007 Так а у точки питание через адаптер. Обрезать его и подпоять к витухе? Или нужное напряжение/ток не дойдёт? Вставить ник Quote
wireless_man Posted June 20, 2007 Posted June 20, 2007 7805 - Гавно ... 15в входного держит ...но только благодаря тому что прикручена к отражателю патча.. при длинне витой пары более 25м для нормальной работы необходимо подавать 20в от чего 7805 быстренько умирает :))) Просто распилить корпус родного БП (длинка) вынуть платку .. чуть доработать ...и запускаеться нормально от 48в при 100м витой пары ... Вставить ник Quote
Bиталий Posted June 20, 2007 Posted June 20, 2007 уже был такой тест слишком большое падение напряжения получается сделали длинноватый для пробы и получилося что точка пингуется и все таккое только wifi невидит вообще ничего... такой вот был глюк.. пока самое простое решение или пое использовать или поднимать на верх и 220 вольт.... http://www.lan23.ru/forum/showthread.php?t...%F2%E0%ED%E8%E5 Вставить ник Quote
ol19963 Posted June 20, 2007 Posted June 20, 2007 To ol19963!Скачай сам и убедись - http://www.datasheetarchive.com/datasheet.php?article=623404 7805 входное напряжение до 35 В! Так зачем же заганять в предельно допустимый режим 7805 ? Для 7805 Uвх=7-9v. А при токе 1,5-2А печка получится. Вставить ник Quote
Fog Posted June 20, 2007 Posted June 20, 2007 Для 7805 - 12в уже много, а 17 тем более. если человеку легче собрать на линейном стабилизаторе то пусть собирает. важно знать что в кабеле напряжение может упасть причем значительно. 3-5вольт падения это норма. да еще неизвесно что за витая будет. потому как у дешевой синяя и коричневая пара они бывают омедненяе сталистые. а 35в это перебор. обычно входное напряжение для нормальной эксплуатации не более +10в Вставить ник Quote
SaBo Posted June 20, 2007 Author Posted June 20, 2007 Ещё вопрос по видимости. Сейчас толькочто спустился с крыши дома, где находится сервер. Саму крышу дома клиента не видно, т.к. загораживают деревья. А 9-этажка, которую я опасался действительно стоит в стороне. Ведь деревья не должны сильно глушить сигнал??? Вставить ник Quote
A79 Posted June 20, 2007 Posted June 20, 2007 Ведь деревья не должны сильно глушить сигнал??? зимой нет :) Вставить ник Quote
SaBo Posted June 20, 2007 Author Posted June 20, 2007 Ведь деревья не должны сильно глушить сигнал???зимой нет :) А летом? :) Вставить ник Quote
builder Posted June 20, 2007 Posted June 20, 2007 Летом листва, особенно мокрая, почище бетонной стены может быть. Вставить ник Quote
SaBo Posted June 20, 2007 Author Posted June 20, 2007 гг... блин... на 9-этажку ставить 3-й ВайФай.... Вставить ник Quote
SaBo Posted June 20, 2007 Author Posted June 20, 2007 Так чего, вообще нету шансов, что WiFi листву пробъёт??? Вставить ник Quote
Mr.Den Posted June 20, 2007 Posted June 20, 2007 Так чего, вообще нету шансов, что WiFi листву пробъёт??? Ну почему же. Мы зимой поставили через парк 200 метров на зигзаге, работало здорово. А с первова мая пришлось поставить тарелку 1,2 метра с воронежскими облучателями. Ито работает через день. Вставить ник Quote
AMP Posted June 21, 2007 Posted June 21, 2007 (edited) Mr.Den +1 )))) Такая же фигня! Только линк 4км, над лесом. Деревья подросли и... Листва сводит на НЕТ уровень сигнала... Edited June 21, 2007 by AMP Вставить ник Quote
