Установка коммутаторов на крыше

[wildarp]

Привет всем!



Вопрос.



Допустим имеется дом скажем на 12 подъездов чердак у дома общий, т.е. по нему можно свободно передвигаться. получается на крыше необходимо установить 3-4 коммутатора. Как сделать проще оптика заходит в один коммутатор посредине и от него уже идет соединение с другими или оптику необходимо подводить ко всем коммутаторам? Условие одно между коммутаторами должно быть соединение 1Гбит до пользователя 100Мбит. Как это лучше сделать? Или оптику подводят в дом к какомуто девайсу а от него уже к коммутаторам? Вобщем как это сделать более менее бюджетно и красиво?

Edited May 19, 2007 by wildarp

[zoro]

оптика на дом в коммутатор, 2 порта которого-гибик совмещенный с RJ-45, а далее шлейфом медным гигабитом по дому, витуху взять экранированную, все коммутаторы запитать от одной 3хпроводной линией...

[woddy]

какая схема сети?



ИМХО 4 жилы оптики расшить на кросс возле одного их коммутаторов. дальше к каждому коммутатору оптика (обрезки полюбому найдешь подходящие)

[_IX_]

смысл то какой? В крайний заводите, дальше витухой (гбиков то два всего).

Если боитесь что отрубится питание - поставте упсы, да и вообще если не будет света в подъезде, то и абоненты скорее всего будут отключены. А с медью на чердаке ничего не будет.

Edited May 20, 2007 by _IX_

[woddy]

3года назад. занимался зеленой пионенией. хрущевка. крыша плоская. 3 коммутатора (какие-то мыльницы) соеденены через чердак витухой.

при грозе порты в которые воткнута витуха выгорают.



кроме того, заранее продуманая архитектура позволит минимизировать переделки сети в дальнейшем. потому я и спросил про схему сети. звезда? кольцо? виртуальное кольцо?

[wildarp]

3года назад. занимался зеленой пионенией. хрущевка. крыша плоская. 3 коммутатора (какие-то мыльницы) соеденены через чердак витухой.

при грозе порты в которые воткнута витуха выгорают.



кроме того, заранее продуманая архитектура позволит минимизировать переделки сети в дальнейшем. потому я и спросил про схему сети. звезда? кольцо? виртуальное кольцо?

Архитектура - в районе будет стоять центральный коммутатор от него уже оптика на каждый дом т.е. фактически звезда. Вот вопрос и встал заводить оптикой к каждому коммутатору или к одному, но как вести уже от него по дому? Районный коммутатор будет соединен напрямую с ядром сети.



И еще раз хочу спросить какое оборудование ставить на крышу, тут читал про Zyxel ES-2108 series вроде лучше (спорить не буду) чем D-link.

И какой девайс ставить районным коммутатором чтоб пережевывал трафик районный?

И какой девайс в ядро чтоб уже пережевывал районные потоки?



Сеть будет функционировать в 10-15 районах это примерно 300-400 домов в пользователях 4-5 тыс.



Надоела эта медь ща еще и грозы будут так вобще не дай Бог как все навернется, так на замену свичей выкидывать кучу денег, грозозащиты спасают если гроза высоко а если низко то полная Ж...

Хечется сделать все изначально красиво и не очень дорого ессесно никто 1млн$ не дает:-) чтоб потом не париться.





Всем спасибо.

Edited May 20, 2007 by wildarp

[Thunderstrike]

По слухам у D-Link скоро будет DES-2108 новой ревизии который значительно функциональнее и производительнее предыдущей и соответственно конкурентов.

Edited May 20, 2007 by Thunderstrike

[Andrеw]

ZyXEL 2108 значительно лучше D-Link 2108, и дороже почти в два раза.

[Thunderstrike]

Я про что и говорю будет значительно лучше и по такой же цене как обещают.

[wildarp]

Что то я так и не понял. Как разводить оптику по крыше одного дома?

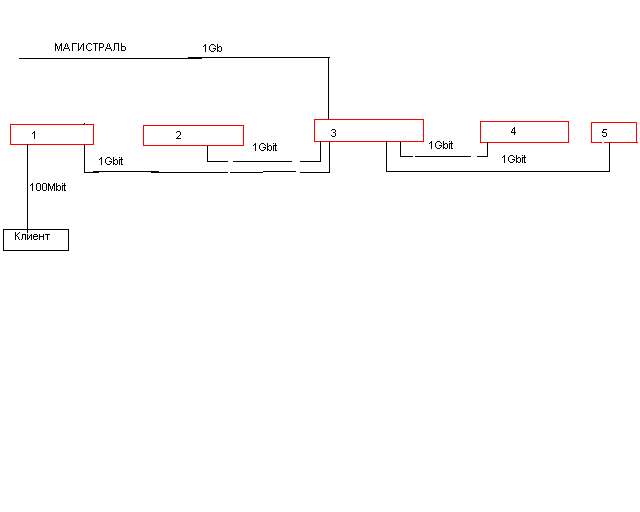

В прикрепленном рисунке нарисовано как я это вижу но где взять коммутатор(3) у которого 4-5 портов гигабитных? С конечными коммутаторами все понятно, но вот с тем в который приходит магистраль из районного коммутатора не понять. Вобщем прошу помощи! Как развести оптику по крыше??? Как это делаете вы напишите плз.









какая схема сети?



ИМХО 4 жилы оптики расшить на кросс возле одного их коммутаторов. дальше к каждому коммутатору оптика (обрезки полюбому найдешь подходящие)

Вот это предложение интересно! а как это сделать расширить на кросе? извинете я в оптике не шарю практически нифига :-((

[ingress]

по дому можно гирляндой сделать, ничего страшного в этом нет

покупать гигабитный свич чисто для центра в доме - бред.

[wildarp]

по дому можно гирляндой сделать, ничего страшного в этом нет

покупать гигабитный свич чисто для центра в доме - бред.

Т.е. по дому чисто 100Mbit?



А если дом разноуровневый т.е. между этажами нет прохода то как в этом случае?

[ingress]

свичи 24 + 2 Combo/SFP

в первый свич волокно, дальше витой по чердаку



внешней витухой, либо волокном

[wildarp]

свичи 24 + 2 Combo/SFP

в первый свич волокно, дальше витой по чердаку



внешней витухой, либо волокном

Т.е. фактически по дому делать гирлянду? ыхх не очень это есть хорошо, но видимо так делают все

[grama]

Есть желание и возможности (финансовые и самое главное технические) делай волокном ИМХО.

[Rudz]

свичи 24 + 2 Combo/SFP

в первый свич волокно, дальше витой по чердаку



внешней витухой, либо волокном

Т.е. фактически по дому делать гирлянду? ыхх не очень это есть хорошо, но видимо так делают все

учитывая то, что "наверх" у тебя тоже уходит гигабит (как и между свичами) - разницы звезда/гирлянда/етц твои юзера фактически не почувствуют, зато разница с экономической стороны для тебя будет вполне ощутима. зачем платить больше? (с)

Edited May 21, 2007 by Rudz

[_IX_]

свичи 24 + 2 Combo/SFP

в первый свич волокно, дальше витой по чердаку



внешней витухой, либо волокном

Т.е. фактически по дому делать гирлянду? ыхх не очень это есть хорошо, но видимо так делают все

делай гирляндой, дешево и сердито. От грозы ниче не выгорает на чердаках.

Обязательно заземление в розетке и упсник, свитчи не мыльницы!

Ну если совсем уже повыделываться, витуху возьмите крутую с экраном =))

Только на чердаке абсолютно пофиг, там витая для внутриофисной прокладки у вас лет 10 пролежит и ничего с ней не будет.

Edited May 21, 2007 by _IX_

[woddy]

я имел ввиду что использовать 4 оптические жилы. по одной - к каждому коммутатору.







пожалуста приведи схему всей сети. или фрагмента, к которому этот дом относится. и тогда будет более конструктивное решение



ЗЫ ты слово "топология сети" знаешь? ;)

Edited May 21, 2007 by woddy

[wildarp]

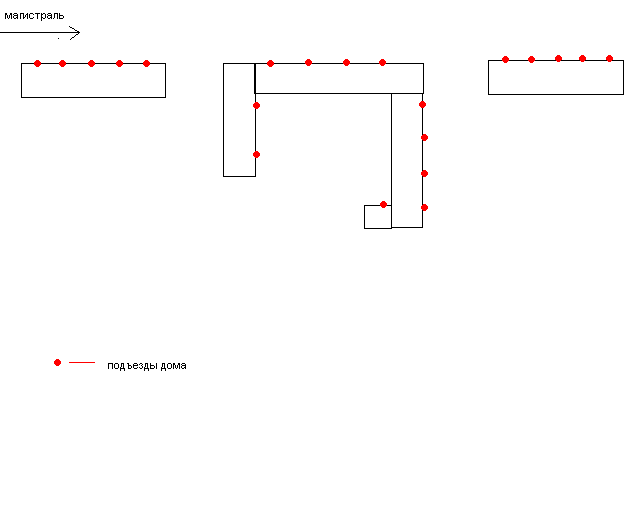

Ну вот вам и часть сети в рисунке



красные точки это подъезды дома

Edited May 21, 2007 by wildarp

[woddy]

вот уж разговор немого с глухим....



тебе слова "топология сети" что-нибудь говорят? если нет, то рано ты собрался сеть строить. или разберись сам или найми того кто разбирается.



ЗЫ какое число абонентов предполагается? какие коммутаторы использовать хочешь?

[woddy]

если "топология сети" не ясно, переформулирую вопрос.

идет подряд 10 домов. в каждом стоит коммутатор. предположим в каждом из них 2 гнезда под оптику.

как они будут соединяться?

[mikevlz]

гирляндой, последовательно.

[wildarp]

если "топология сети" не ясно, переформулирую вопрос.

идет подряд 10 домов. в каждом стоит коммутатор. предположим в каждом из них 2 гнезда под оптику.

как они будут соединяться?

Я именно ЭТО и спрашивал! причем тут топология если я спрашиваю про разводку кабеля в доме!



Я спросил на каждый коммутатор заводить оптику или же от одного свича к другим подрубать



2 гнезда в коммутаторе оптических т.е. и получается что либо заодить магистраль к каждому коммутатору в доме или делать герляндой но я я так понял что бюджетней сделать герляндой. Все топик можно закрывать. всем спасибо

[woddy]

если именно это - кидай в личку полностью карту.

укажи "первую, вторую, третью очереди" строительства.

укажи где сервера/основной узел расположены.

я тебе примерно нарисую пару вариантов.



а разговаривать "о 3х коммутаторах в одном доме" не представляя всей сети просто бессмыслено



> получается что либо заодить магистраль к каждому коммутатору в доме

> или делать герляндой но я я так понял что бюджетней сделать герляндой



новое слово в сетестроительстве "топология герлянда" :D



а если чуть подумать - то цена одинаковая получается

[MCLXXV A.D.]

А мне кажется что такой вариант тоже не плохой. Если один свичь глохнет или обрыв связи, то все остальные продолжают работать. В качестве районного коммутатора не плохо было бы иметь уровень 2-ой, с агрегацией каналов, естественно с гиговыми портами.

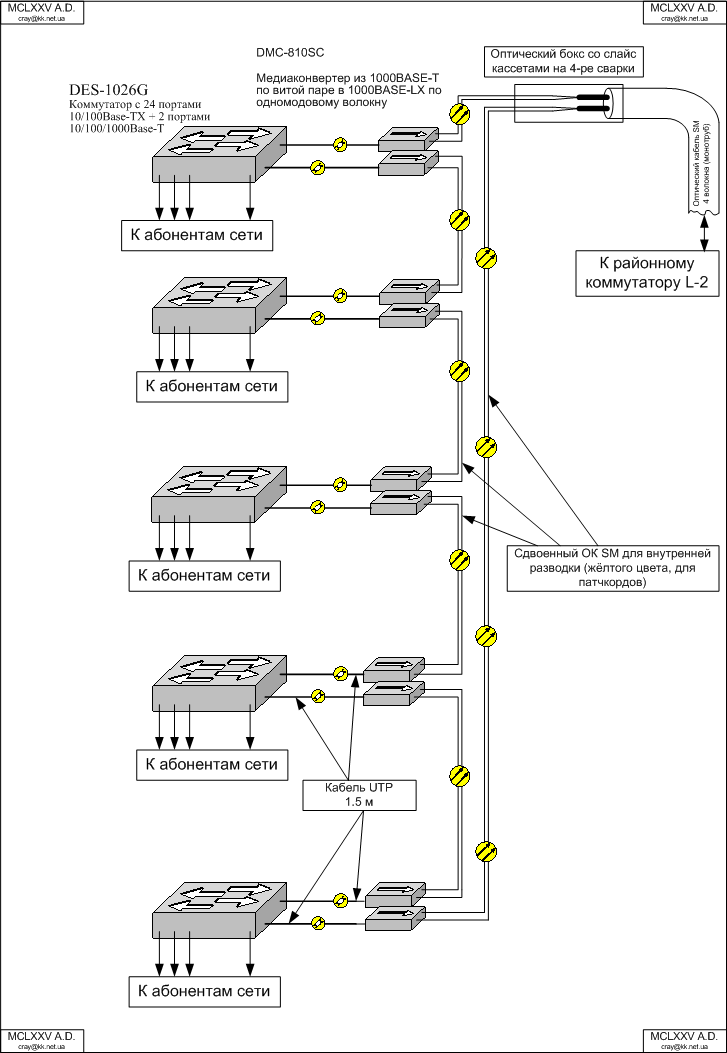

На рисунке я указал обыкновенные свичи, можно конечно и с SFP модулями, тогда в медиаконверторах необходимость отпадёт. А ещё можно поставить SFP WDM, тогда вообще, можно будет использовать не 4 волокна, а 2.



Я указывал что кабелем для внутренней инсталляции можно соединить свичи, которые расположенные на одном чердаке, а если по одному свичу на дом, то между ними тогда надо будет использовать кабель для наружной прокладки и более прочной оболочкой. Всё это можно в один оптический бокс поместить. Я имею ввиду сварные волокна.

Edited May 23, 2007 by MCLXXV A.D.
