Построение сети HELP

[wildarp]

привет всем!



Помогите построить сеть, сейчас лежит П-296 ессесно герлянда. Пришло время делать гигабит на оптике.



Бюджет 15-17К$



Задача:



Гигабит на каждый дом, до пользователя 100Мбит.

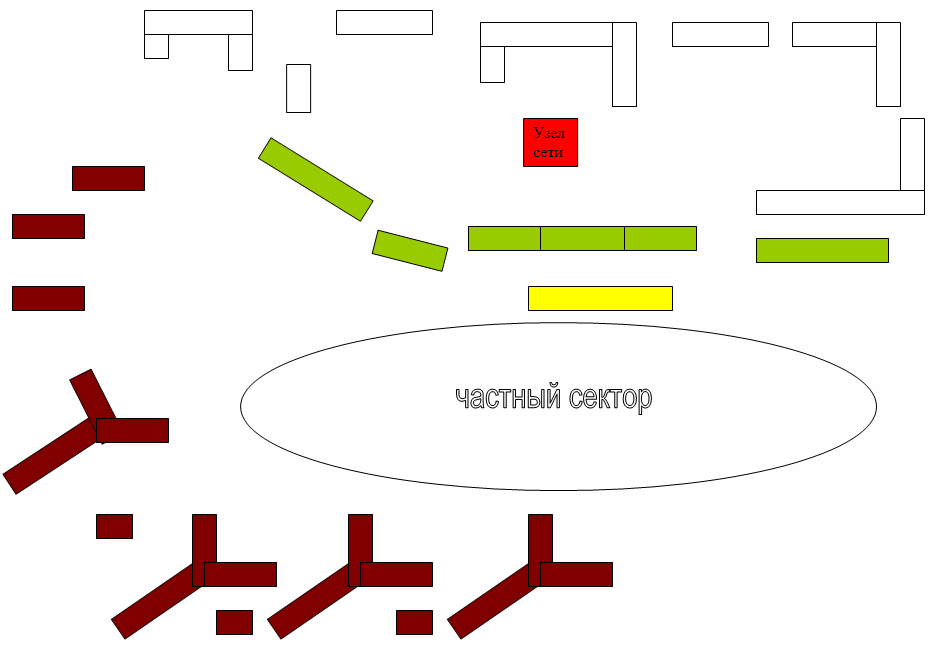

На рисунке примерный план района



Белым цветом дома стоят выше относительно уровня моря, зеленым примерно на 20 метров ниже белых и бордовым ниже зеленых еще метров на 15 расстояние всредним между домами 50-60 метров 2 пролета есть по 100 метров, проброс кабеля через ЧАСТНЫЙ СЕКТОР невозможен.

Оптику тянуть по крышам иначе никак.



Как лучше это все сделать и какую оптику кидать лучше от узла сети, хотелосьбы по одному волокну на дом. Какое оборудование необходимо при условии что требуются управляемые свичи L2. Второй вопрос дома у нас длинный такчто придется ставить по 2-3 таких свитча исходящик от того к которому пришло волокно от центра узла.



Извиняюсь за то что нагородил тут, может и не понятно, тогда спрашивайте обязательно постараюсь объяснить. С оптикой никогда не работал :(



Какое оборудование ставить в узел сети и какое на дома подскажите плз. Человек в сети примерно 500 планируется догнать до 1000 в ближайший год

[A79]

хотелосьбы по одному волокну на дом.

этого мало лучше минимум 2 с резервом будет

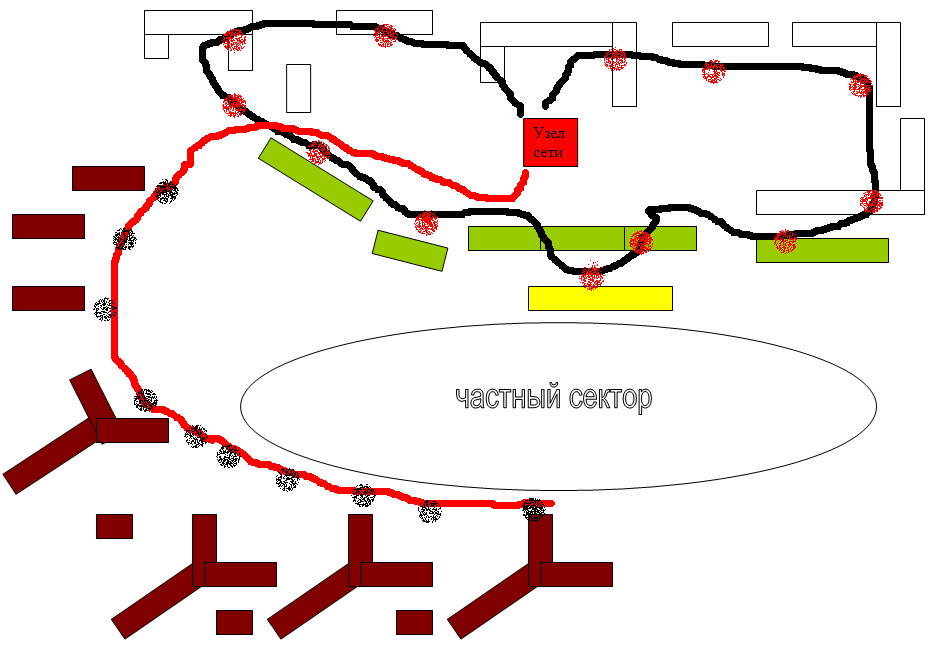

исходя из твоих условий кабель волокон на 24 хватит, я картинку набросал на каждом доме точка разрыва и кольцо получится и резерв будет с другой стороны. а оборудование на какое хватит денег которые останутся после прокладки кабеля если останутся :)









можно под робить на пару колец в верху зависит от топологии местности и условий где прокладывать кабель (ето в верху рисунка)

а внизу лучше замкнуть кольцо по периметру частного сектора

[A79]

а потом те может и GEPON за хочется главное шоб магистраль была, и не экономь на качественной сварке

[Tovarish]

гигабит это уже 2 волокна!

домов около 20?

В центр можно поставить DGX-3326GSR, на дома DES-3526.

Конечно можно ругать длинк, но если к нему пипихать хорошие розетки вроде такой: http://www.ultracomp.ru/common/goods.php?s...p;orderdir=DESC



большей части проблем можно избежать.

[vIv]

гигабит это уже 2 волокна!

не всегда

[A79]

гигабит это уже 2 волокна!

кто его знает че на изобретают завтра



может 100Mb может 1G или 10G в одном волокне а там и до 40G рукой подать, по етому вывод на кабельную систему денег не жалеть, если не жалел и делал на стандартах щас сидел бы на меди в 1G и незнал бы проблем путем простой замены активки ценой 100$ :(

Edited May 16, 2007 by A79

[A79]

Гигабит на каждый дом, до пользователя 100Мбит.

а такие понимания ты выбрось из головы, до добра не доводят

[wildarp]

Гигабит на каждый дом, до пользователя 100Мбит.

а такие понимания ты выбрось из головы, до добра не доводят

А что и до пользователя 1Gbit вести, к сожалению на это нет средств.



Поэтому и нужна схема 1Gbit на дом 100Мбит к пользователю.



Да и кстати почему 1Gbit это уже 2 волокна? Разве нельзя обойтись одним?

[wildarp]

Да и кстати хотел спросить



допустим приходит 2 волокна в дом а с другой стороны куда эти 2 волокна заводятся? подскажите какая железяка





Вобще я хотел сделать вот так





1 коммутатор L-3 (какой?) на район к нему подрублены все дома(что ставить на домах?) а он всвою очередь уже соединен с ядром(какое железо ставить?) где биллинг и все такое, как думате так и нужно делать или нет ?



Конешно нужно железо такое чтоб в будущем без проблем врубить IP телефонию и IPTV

Edited May 17, 2007 by wildarp

[Angel_]

1 коммутатор L-3 (какой?) на район к нему подрублены все дома(что ставить на домах?) а он всвою очередь уже соединен с ядром(какое железо ставить?) где биллинг и все такое, как думате так и нужно делать или нет ?

Так и нужно делать, но судя по постановке вопроса может нестоит пока? почитать доки там ..... (ладно не буду оффтопить)

Ну а по вопросы в районой узловой я ставлю кошку 3560 на 24 ГбПорта, далее смотрю где какую топологию реализовать, отдаю предпочтние 2 волокна на дом, потом кольцо, если кольцо то на дом ТОЛЬКО хороший L2 (это des3526, и не надо про ДЛИНК!) Если канал на дом, то можно вначалеи сэкономить на тех же 1226 потом сменить....

Конешно нужно железо такое чтоб в будущем без проблем врубить IP телефонию и IPTV

Edited May 17, 2007 by Angel_

[A79]

допустим приходит 2 волокна в дом а с другой стороны куда эти 2 волокна заводятся? подскажите какая железяка

в ту же железку куда и первые 2



кабель уходит и приходит в центральный узел начало и конец в центральный коммутатор, на домах делаешь разрыв по волокнам



требуется минимум 2 магистральных порта на железе на доступ(крыша :) ) и в ядре, а там от оборудования зависит какие технологии использовать IEEE 802.1D или IEEE 802.3ad

ласп предпочтительней на мой взгляд



1 коммутатор L-3 (какой?)

чтоб смог нормально переживать трафик со всех узлов не ниже циски 3750 но там как то нетфлоу плохо :( Edited May 17, 2007 by A79

[A79]

Да и кстати почему 1Gbit это уже 2 волокна? Разве нельзя обойтись одним?

можно и одним по той же схеме но на это экономить не целесообразно стоимость конвекторов на 2 волокна пока дешевле

[Mous_e]

Да и кстати почему 1Gbit это уже 2 волокна? Разве нельзя обойтись одним?

можно и одним по той же схеме но на это экономить не целесообразно стоимость конвекторов на 2 волокна пока дешевле

1 Гбит/с можно зделать и на одном волокне (актив дороже: или это конвертора, или же это будет делаться на SFP WDM модулях - но на модулях нужно подобрать правильно актив и правильно развариться на нужные разъемы....вобщем куча нюансов)



У меня зделана домашняя сеть на модулях - актив Зюхель - рулит - проблем не знаю......топология "Звезда"

Актив: ZyXEL GS-3012F - Центр

ZyXEL ES-2108G - клиентский свитч или ZyXEL ES-2024A

Проблем не знаю! Магистрали Гигабитные, пользователь имеет 100 Мбит/с

[Thunderstrike]

Первого человека слышу у кого Zyxel так рулит!:)))

[Mous_e]

Первого человека слышу у кого Zyxel так рулит!:)))

Я не думал что будет желаемый результат!

Причем пришлось с длинка "спрыгнуть"! (((

пока что Зюхел на порядок выше Длинка - это мое мнение!

[Thunderstrike]

У меня естественно наоборот и по функционалу и главное по поддержке.

[wildarp]

Да и кстати почему 1Gbit это уже 2 волокна? Разве нельзя обойтись одним?

можно и одним по той же схеме но на это экономить не целесообразно стоимость конвекторов на 2 волокна пока дешевле

1 Гбит/с можно зделать и на одном волокне (актив дороже: или это конвертора, или же это будет делаться на SFP WDM модулях - но на модулях нужно подобрать правильно актив и правильно развариться на нужные разъемы....вобщем куча нюансов)



У меня зделана домашняя сеть на модулях - актив Зюхель - рулит - проблем не знаю......топология "Звезда"

Актив: ZyXEL GS-3012F - Центр

ZyXEL ES-2108G - клиентский свитч или ZyXEL ES-2024A

Проблем не знаю! Магистрали Гигабитные, пользователь имеет 100 Мбит/с

а ЧТО СТОИТ В ЯДРЕ СЕТИ?

[Mous_e]

Да и кстати почему 1Gbit это уже 2 волокна? Разве нельзя обойтись одним?

можно и одним по той же схеме но на это экономить не целесообразно стоимость конвекторов на 2 волокна пока дешевле

1 Гбит/с можно зделать и на одном волокне (актив дороже: или это конвертора, или же это будет делаться на SFP WDM модулях - но на модулях нужно подобрать правильно актив и правильно развариться на нужные разъемы....вобщем куча нюансов)



У меня зделана домашняя сеть на модулях - актив Зюхель - рулит - проблем не знаю......топология "Звезда"

Актив: ZyXEL GS-3012F - Центр

ZyXEL ES-2108G - клиентский свитч или ZyXEL ES-2024A

Проблем не знаю! Магистрали Гигабитные, пользователь имеет 100 Мбит/с

а ЧТО СТОИТ В ЯДРЕ СЕТИ?

ZyXEL GS-4012F

[mystic]

На оптике лучше не экономить. Разница между 1й парным и 2х парным - порядка 60 у.е. за км. Для такого бюджета - не деньги. Оставшиеся пары можно сдать телевизионщикам в аренду и пр.
