Patch-антенна из фольгированого текстолита.

[Podvig]

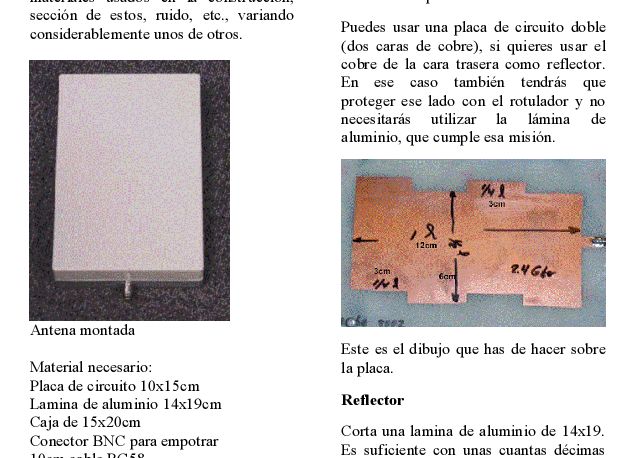

Постоянно возвращаюсь к идее патч-антены (массива) на двухстороннем стеклотекстолите, где одна сторона используется в качестве рефлектора. Подходящую конструкцию найти пока не удалось.

Может кто-то подскажет?

Антенны типа ФА-20 не устраивают из-за наличия дополнительного рефлектора на расстоянии 6 мм, т.е дополнительные детали, сборка, ... Думаю, что при размерах антенны 140*210 мм можно получить около 15-16 dbi.

[newermind]

а не выйдет

слишком тонкий текстолит.

толстый будет поглощать излучение.

потому и делают отдельно рефлекторы

[Podvig]

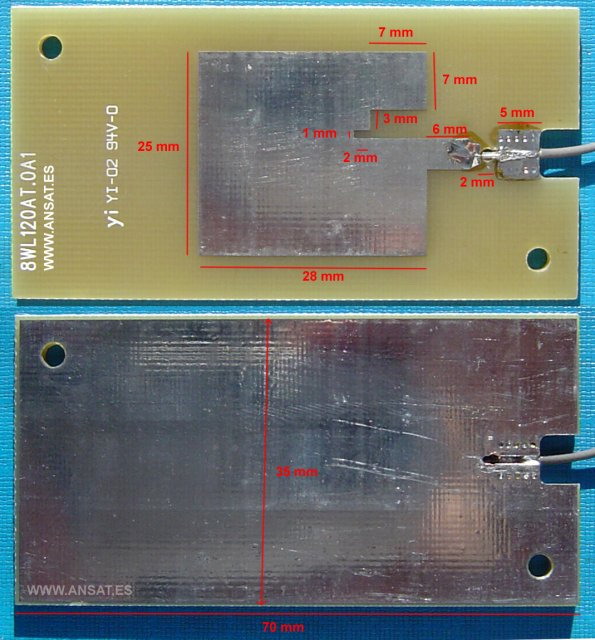

Антенна DWL-120+ (рис 3) сделана из 2мм стеклотекстолита, и работает на 5-8 дби. Массив из 8-12 таких антенн должен работать лучше. При шаге решетки L/2 получаются размеры 150*210 мм. Да и потери в текстолите не бесконечные Ж)))

[Podvig]

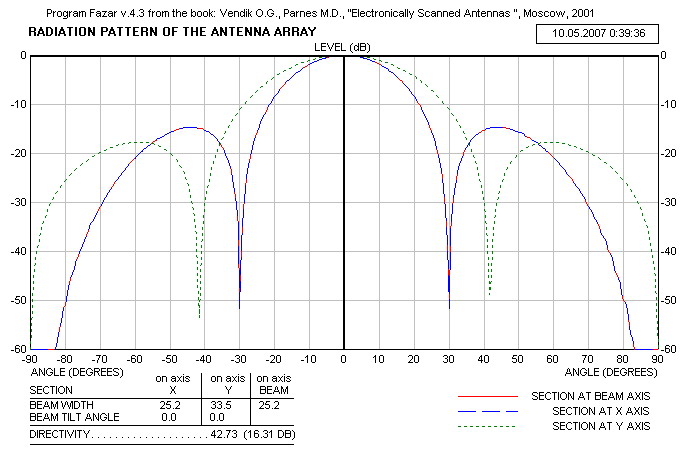

Диаграмма массива 3х4 шаг излучателей 60 мм построена программой Fazar 4.3.



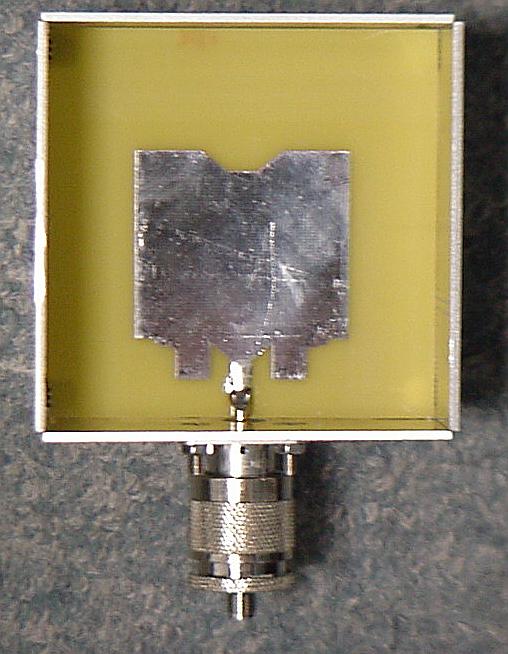

Может кто-то расскажет как работает антенна рис. 1? Называется Antsec.
