Крепление оптики на столбах, а вот как?

[Кашмир]

Ну тут во исполнения так сказать плана СОРМ, вести оптику в ФСБ по городу по столбам.

"Горсвет", которых показывали в фильме ночной Дозор просят проект им нарисовать свой и согласовать его с ними.

1. Есть у кого-то такой проект вольного образца для электриков, кто-то согласовывал же, рисовал? возможна покупка за приемлимую плату такого проекта.

2. Если с этим глухо, не пойму как должна весеть оптика и как ее крепить:



а) Столбы освещения железные, по ним провода электрические не весят наружу. Кабель юзать с тросиком обычным или все равно диэлектрическим? Без тросика можно обойтись, длина между опорами не более 30 метров везде?

б) Нужен вот такой хомут: http://lanset.ru/homut-lentochnyi.htm и вот такие клещи? http://lanset.ru/kleshi.htm Затягивать без клещей этих никак нельзя?

в) Нужен такой вот узел крепления: http://lanset.ru/uk-p-01.htm, он крепится за хомут, верно?

Если да, то кабель можно просто туда в отверстие запихнуть или же надо еще покупать вот это: http://4isp.ru/core.asp?main=catalog&a...2636&cat=47 ?

И просто в отверстие нельзя запихивать (чтобы не лежал на кольцах этих)

Вот собственно вопрос таков, помогите, может есть видеоинструкция или что-то в этом духе в картинках.

Спасибо.

Edited April 23, 2007 by Кашмир

[doubtpoint]

Так тебе проект нужен или спрашиваешь как крепить?



Если проект - то люди здесь душные и не дадут.



Если про крепление то крупные компании предпочитают самонесущий кабель без троса (не "8", а круглый) и крепят его спиральными зажимами. http://www.intg.ru/nomenk_armatura/.

http://www.adp.ru/KATALOG/ELEKTPRJ/DOC/109-1.html





http://lanset.ru/homut-lentochnyi.htm ИМХО вроде очень маленький и его не советовал использовать.



Если кабель 8 то обычно делают так.

http://www.adp.ru/KATALOG/ELEKTPRJ/DOC/130.html



Мы, по бедности, вообще трос отделяем и петелькой.

[baalbes]

Если проект - то люди здесь душные и не дадут.

не душные:)

А просто это их хлеб.

И за проект со своей печатью они отвечают вплоть до уголовной ответствености.

Никтоже не жалуется что таксисты жлобы возят только за деньги:)

[Кашмир]

Так тебе проект нужен или спрашиваешь как крепить?



Если проект - то люди здесь душные и не дадут.



Если про крепление то крупные компании предпочитают самонесущий кабель без троса (не "8", а круглый) и крепят его спиральными зажимами. http://www.intg.ru/nomenk_armatura/.

http://www.adp.ru/KATALOG/ELEKTPRJ/DOC/109-1.html





http://lanset.ru/homut-lentochnyi.htm ИМХО вроде очень маленький и его не советовал использовать.



Если кабель 8 то обычно делают так.

http://www.adp.ru/KATALOG/ELEKTPRJ/DOC/130.html



Мы, по бедности, вообще трос отделяем и петелькой.

Так, хорошо спасибо, общая информация + еще некоторую я получил.

А все же, касаясь этого ленточного хомута, чтобы его натянуть, нужны эти спец клещи?

И если хомут 2 см ширина и она мала, где посмотреть пошире? Ведь у http://lanset.ru/uk-p-01.htm есть прорезь для хомута, но не понятно какой ширины и для какого типа хомута? :(



Т.е. как я понял, кабель можно с обычным, не диэлектрическим тросом юзать на таких столбах?





Если проект - то люди здесь душные и не дадут.

не душные:)

А просто это их хлеб.

И за проект со своей печатью они отвечают вплоть до уголовной ответствености.

Никтоже не жалуется что таксисты жлобы возят только за деньги:)

Я лично оговорился, что можно за деньги :)

Свяжите меня с тем, кто предоставить нечто типовое на столбы для электриков.

Они не просят проекта со всякими экспертизами, им нужно чтобы нарисовано было по гостам, а не как в первом классе.

Edited April 24, 2007 by Кашмир

[Harmer]

А все же, касаясь этого ленточного хомута, чтобы его натянуть, нужны эти спец клещи?

Да. И молоток, чтобы замок плющить.

в) Нужен такой вот узел крепления: http://lanset.ru/uk-p-01.htm, он крепится за хомут, верно?

Это на прямых участках. На поворотах вот так:

http://lanset.ru/uk-n-01.htm

Если кабель - восьмерка, то крепится вот такой штукой

http://lanset.ru/ankerny-zagim.htm

Кстати, поддерживающие зажимы на лансете тоже есть. http://lanset.ru/ppo-8-11-03.htm

[MFor]

На подвеску кабеля на чьих-нибудь столбах требуется ТУ от владельцев этих столбов.. Они собственно и должны сказать, какой кабель можно вешать. Диэлектрик или с тросом. Отсюда выплывает уже метод крепления. Если есть переходы через улицы, если на этих улицах имеется транспорт на электрической тяге, то кабель можно вешать только диэлектрический. Плюс при наличие переходов возможно потребуется согласование и от ГАИ на соблюдение габаритов. Далеко не на всех столбах можно что-то повесить.

Между опорами обычно 25 метров.

Оптический диэлектрический самонесущий кабель с внутренним силовым элементом крепится только спиральными зажимами. Они дорогие. В проекте потребуется посчитать через какое расстояние можно натягивать кабель. Зависит от характеристик кабеля.

Оптический диэлектрический кабель с внешним прутком крепится еще сложнее. (как объяснили в СтройСвязьДетали. На их сайте есть описание комплектов для подвеса разных типов кабелей)



Типового проекта на такую тему быть не может. Кабель прокладывается по конкретное местности. С учетом того, что могут мешать деревья, различные растяжки и т.п.

Одним куском кабель проложить тоже не всегда удается. Соответсвенно могут потребоваться муфты или кроссы.

[grama]

По столбам освещения необходимо вешать полный диэлектрик. Согласование с Электросетью обязательно. Крепеж мы лично брали вот здесь http://www.essp.ru/ . Специальных приспособлений кроме специальных клещей для натяжения хомутов нам не понадобилось.

P.S. Видел несколько проектов, так вот там типовой подвес ОК из каталога от essp :)

P.S.S. Лучше сразу искать СПО в той же Электросети, подвес с лестниц теоретически возможен, но ОЧЕНЬ трудоемок и неудобен.

Edited April 26, 2007 by grama

[Кашмир]

Всем откликнувшимся спасибо.

Вроде разобрался и стал лучше в этом понимать.

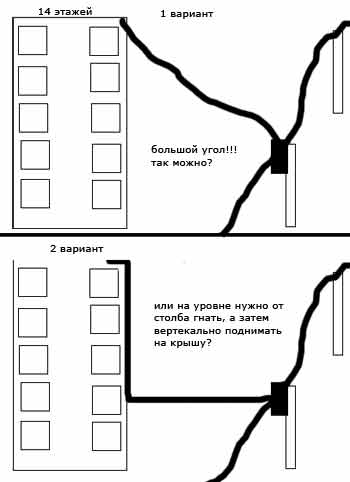

Теперь в продолжение темы, и так я провел по столбу кабель, как его теперь довести с столба до 14-ти этажного дома?

Какой вариант из предложенных мною верен или есть другие варианты - правильные?

[ilia_2s]

Не знаю как можно, но второй очевидно надежнее

[Кашмир]

Видимо на столбах вешают мало кто сие чудо :)

Как же узнать, как не очевидно, а точно?

[grama]

Точно, это провести расчеты всех нагрузок на узлы крепления с учетом натяжения и т.п. , а также учесть допустимые нагрузки на столб в частности (он САМОЕ слабое место по нагрузкам). ИМХО Интуитивно, максимально приближать гип-зу к катету в возможном направлении , с учетом допустимого расстояния над землей (дорога например).

Edited April 27, 2007 by grama

[malish]

Мои клиенты крепят по второму способу, поскольку в первом варианте вероятность прихода "малнького пушного зверька" более чем велика. Впрочем многое зависит от возможностей подвода к дома, типа кабеля, расстояния и т.д.
