Cosco 871 PPPoE Client Problems

ntil · April 10, 2007

Переломал все грабли в подсобке, но настроить несмог. Авторизация у провайдера такая, блин. А делал все как положено (Кусок конфига).

vpdn enable

!

vpdn-group 1

request-dialin

protocol pppoe

! эта к модему

interface FastEthernet4

no ip address

pppoe enable

pppoe-client dial-pool-number 1

no cdp enable

!

interface Dialer1

ip address negotiated

ip mtu 1492

ip nat outside

encapsulation ppp

no ip mroute-cache

dialer pool 1

dialer-group 1

no cdp enable

ppp authentication pap callin

ppp pap sent-username LOGIN password PASS

!

но при просмотре show running-config нет такого куска

vpdn-group 1

request-dialin

protocol pppoe

проста или лыжи неедут, или лето уже :)

Irish · April 11, 2007

!

interface FastEthernet4

description --- To INET ---

bandwidth 2048

ip address xxx.xxx.xxx.xxx 255.255.255.0

no ip redirects

no ip proxy-arp

ip virtual-reassembly

duplex auto

speed auto

pppoe enable

pppoe-client dial-pool-number 1

no cdp enable

!

interface Dialer1

description --- Firewall ---

mtu 1492

bandwidth 2048

ip address negotiated

no ip redirects

no ip proxy-arp

ip nat outside

ip virtual-reassembly

encapsulation ppp

ip tcp adjust-mss 1452

dialer pool 1

dialer-group 1

no cdp enable

ppp pap sent-username USER password PASSWORD

!

dialer-list 1 protocol ip permit

Edited April 11, 2007 by Irish

ntil · April 11, 2007

так ведь vpdn-group 1 не создается :(

Irish · April 11, 2007

а зачем он Вам нужен?

ntil · April 11, 2007

дык в мануале так написано.

DRiVen · April 11, 2007

а зачем он Вам нужен?

У него модем бриджом, для того и нужен, чтоб через eth набор делать.

ntil, для небольшого просветления - http://www.cisco.com/en/US/products/hw/rou...008045d278.html

Приведена пошаговая настройка.

В общем что-то вроде этого ;):

!
vpdn enable
vpdn-group 1
request-dialin
protocol pppoe
!
interface vlan 1
ip address 192.168.1.1 255.255.255.0
no ip directed-broadcast (default)
ip nat inside
!
interface FastEthernet 4
ip address 192.168.12.2 255.255.255.0
no ip directed-broadcast (default)
ip nat outside
!
interface dialer 1
ip address negotiated
ppp authentication chap
dialer pool 1
dialer-group 1
!
dialer-list 1 protocol ip permit
ip nat inside source list 1 interface dialer 0 overload
ip classless (default)
ip route 0.0.0.0 0.0.0.0 dialer 0
!
access-list 1 192.168.1.0 0.0.0.255
!
end

Edited April 11, 2007 by DRiVen

ntil · April 11, 2007

да читал я это! и на других железяках все ок.

во шо гадина пишет!

kiev-sklad#sh vp

%No active L2F tunnels

%No active L2TP tunnels

%No active PPTP tunnels

PPPoE Tunnel and Session Information Total tunnels 1 sessions 1

PPPoE Session Information

Uniq ID PPPoE RemMAC Port VT VA State

SID LocMAC VA-st

N/A 0 0000.0000.0000 Fa4 Di0 N/A N/A

0000.0000.0000

а проблема моя такая как и у этого гражданина http://www.opennet.ru/openforum/vsluhforumID6/12726.html

ntil · April 11, 2007

вопрос снят. залил с другой такой-же железки (где все ок) иос, все заработало.

Спасибо всем, кто отвечал!

dmitry_ · January 23, 2008

ntil, Добрый день, немоглибы поподробнее расказать как решили эту проблему?

а то у меня с конфигом на маршрутизаторе

version 12.4
no service pad

service timestamps debug datetime msec

service timestamps log datetime msec

no service password-encryption

!

hostname Router

!

boot-start-marker

boot-end-marker

!

!

no aaa new-model

!

!

!

!

ip cef

!

!

!

!

!

multilink bundle-name authenticated

vpdn enable

!

vpdn-group 1

request-dialin

protocol pppoe

!

!

!

archive

log config

hidekeys

!

!

!

!

!

interface FastEthernet0

!

interface FastEthernet1

!

interface FastEthernet2

!

interface FastEthernet3

!

interface FastEthernet4

no ip address

duplex auto

speed auto

pppoe enable group global

pppoe-client dial-pool-number 1

!

interface Virtual-Template1

no ip address

ppp authentication pap callin

ppp pap sent-username xxx password 0 yyy

!

interface Vlan1

ip address 192.168.0.50 255.255.255.0

!

interface Dialer1

ip address negotiated

ip mtu 1492

encapsulation ppp

dialer pool 1

dialer-group 1

ppp authentication pap callin

ppp chap hostname xxx

ppp chap password 0 yyy

ppp chap refuse

ppp ms-chap refuse

ppp ms-chap-v2 refuse

ppp pap sent-username xxx password 0 yyy

ppp ipcp route default

ppp ipcp address accept

!

ip route 0.0.0.0 0.0.0.0 Dialer1

!

!

no ip http server

no ip http secure-server

!

!

!

!

!

control-plane

!

!

line con 0

no modem enable

line aux 0

line vty 0 4

login

!

scheduler max-task-time 5000

!

webvpn cef

end

никак не подключается PPPoE соединение, хотя модем также стоит в режиме Bridge

пробовал IOS (c870-advsecurityk9-mz.124-4.T7.bin, c870-advsecurityk9-mz.124-4.T8.bin, c870-advipservicesk9-mz.124-15.T1.bin)

debug дал такие результаты:

*Mar 1 21:03:43.707: %LINK-3-UPDOWN: Interface Virtual-Access2, changed state to up
*Mar 1 21:03:45.691: Vi2 LCP: TIMEout: State REQsent

*Mar 1 21:03:45.691: Vi2 LCP: O CONFREQ [REQsent] id 2 len 10

*Mar 1 21:03:45.691: Vi2 LCP: MagicNumber 0x1C4A258C (0x05061C4A258C)

*Mar 1 21:03:46.903: Vi2 LCP: I CONFREQ [REQsent] id 0 len 29

*Mar 1 21:03:46.903: Vi2 LCP: MRU 1500 (0x010405DC)

*Mar 1 21:03:46.903: Vi2 LCP: ACCM 0x00000000 (0x020600000000)

*Mar 1 21:03:46.903: Vi2 LCP: AuthProto CHAP (0x0305C22305)

*Mar 1 21:03:46.903: Vi2 LCP: MagicNumber 0x28DA4FD1 (0x050628DA4FD1)

*Mar 1 21:03:46.903: Vi2 LCP: PFC (0x0702)

*Mar 1 21:03:46.903: Vi2 LCP: ACFC (0x0802)

*Mar 1 21:03:46.907: Vi2 LCP: O CONFNAK [REQsent] id 0 len 8

*Mar 1 21:03:46.907: Vi2 LCP: AuthProto EAP (0x0304C227)

*Mar 1 21:03:46.943: Vi2 LCP: I CONFACK [REQsent] id 2 len 10

*Mar 1 21:03:46.943: Vi2 LCP: MagicNumber 0x1C4A258C (0x05061C4A258C)

*Mar 1 21:03:47.143: Vi2 LCP: I CONFREQ [ACKrcvd] id 1 len 28

*Mar 1 21:03:47.143: Vi2 LCP: MRU 1500 (0x010405DC)

*Mar 1 21:03:47.143: Vi2 LCP: ACCM 0x00000000 (0x020600000000)

*Mar 1 21:03:47.143: Vi2 LCP: AuthProto PAP (0x0304C023)

*Mar 1 21:03:47.143: Vi2 LCP: MagicNumber 0x28DA2B2B (0x050628DA2B2B)

*Mar 1 21:03:47.143: Vi2 LCP: PFC (0x0702)

*Mar 1 21:03:47.143: Vi2 LCP: ACFC (0x0802)

*Mar 1 21:03:47.143: Vi2 LCP: O CONFACK [ACKrcvd] id 1 len 28

*Mar 1 21:03:47.147: Vi2 LCP: MRU 1500 (0x010405DC)

*Mar 1 21:03:47.147: Vi2 LCP: ACCM 0x00000000 (0x020600000000)

*Mar 1 21:03:47.147: Vi2 LCP: AuthProto PAP (0x0304C023)

*Mar 1 21:03:47.147: Vi2 LCP: MagicNumber 0x28DA2B2B (0x050628DA2B2B)

*Mar 1 21:03:47.147: Vi2 LCP: PFC (0x0702)

*Mar 1 21:03:47.147: Vi2 LCP: ACFC (0x0802)

*Mar 1 21:03:47.147: Vi2 LCP: State is Open

*Mar 1 21:03:47.147: Vi2 PPP: No authorization without authentication

*Mar 1 21:03:47.147: Vi2 PPP: Phase is AUTHENTICATING, by the peer

*Mar 1 21:03:47.147: Vi2 PAP: Using hostname from interface PAP

*Mar 1 21:03:47.147: Vi2 PAP: Using password from interface PAP

*Mar 1 21:03:47.147: Vi2 PAP: O AUTH-REQ id 1 len 35 from "xxx"

*Mar 1 21:03:57.147: Vi2 AUTH: Timeout 1

*Mar 1 21:03:57.147: Vi2 PAP: Using hostname from interface PAP

*Mar 1 21:03:57.147: Vi2 PAP: Using password from interface PAP

*Mar 1 21:03:57.147: Vi2 PAP: O AUTH-REQ id 2 len 35 from "xxx"

*Mar 1 21:04:02.627: Vi2 LCP: I TERMREQ [Open] id 2 len 4

*Mar 1 21:04:02.627: Vi2 LCP: O TERMACK [Open] id 2 len 4

*Mar 1 21:04:02.631: Vi2 PPP: Sending Acct Event[Down] id[45]

*Mar 1 21:04:02.631: Vi2 PPP: Phase is TERMINATING

*Mar 1 21:04:04.635: Vi2 LCP: TIMEout: State TERMsent

*Mar 1 21:04:04.635: Vi2 LCP: State is Closed

*Mar 1 21:04:04.635: Vi2 PPP: Phase is DOWN

*Mar 1 21:04:04.635: %DIALER-6-UNBIND: Interface Vi2 unbound from profile Di1

*Mar 1 21:04:04.639: %LINK-3-UPDOWN: Interface Virtual-Access2, changed state to down

хотя c компа конект успешный...

DRiVen · January 23, 2008

interface Virtual-Template1
no ip address
ppp authentication pap callin
ppp pap sent-username xxx password 0 yyy

Зачем?

interface Dialer1
...

ppp authentication chap pap callin

...

dmitry_ · January 23, 2008

убрал это

interface Virtual-Template1
no ip address
ppp authentication pap callin
ppp pap sent-username xxx password 0 yyy

прописал это, впринципе уже давно пробовл так подключаться, и никаких успехов

ppp authentication chap pap callin

и после этих изменений не подключается, debug изменился только такими строчками

Vi2 PPP: Phase is AUTHENTICATING, by the peer
Vi2 AUTH: Timeout 1
Vi2 AUTH: Timeout 2
Vi2 AUTH: Timeout 3
Vi2 LCP: I TERMREQ [Open] id 2 len 4
Vi2 LCP: O TERMACK [Open] id 2 len 4

DRiVen · January 23, 2008

multilink bundle-name authenticated

удалите

dmitry_ · January 23, 2008

неудаляется, пишу

no multilink bundle-name

команду принимает, но в конфиге строка остается

dmitry_ · January 30, 2008

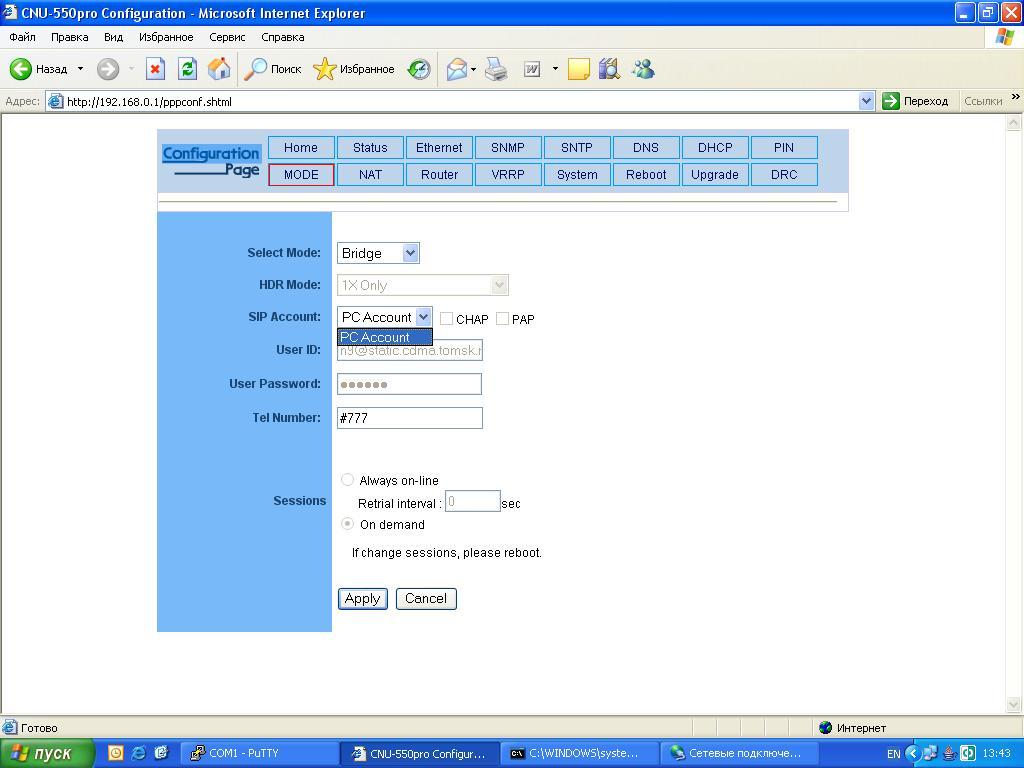

модем SkyLink CNU-550pro настроен по следующей схеме

далее настраиваю соединение модема с роутером:

соединяю порт модема с fa3 маршрутизатора;

fa2 маршрутизатора соединяю с хабом

шнурок из компа втыкаю тоже в хаб

вешаю на интерфейс vlan 1 и настраиваю на нем IP (по логам вижу, что cisco начала попытки соединения)

pppoe enable group global
pppoe-client dial-pool-number 1

по данной схеме соединения я одновременно и с компа могу установить соединение PPPoE

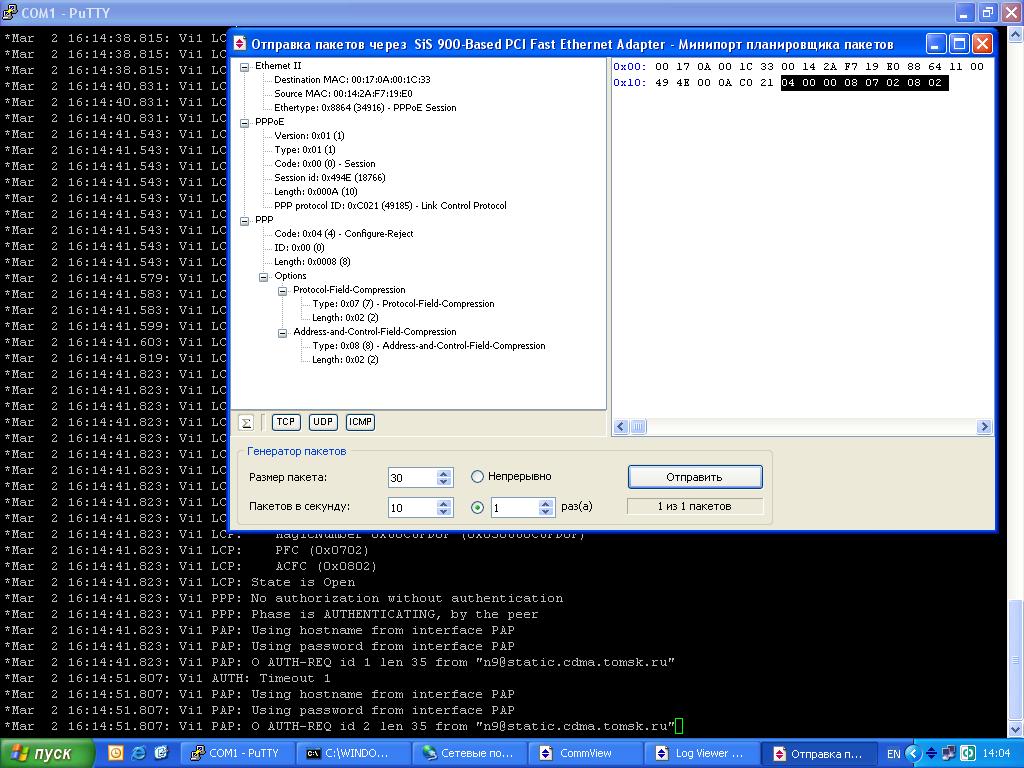

выключив int di1, я соединяюсь с компа и снифером записываю все пакеты

далее, я поднимаю di1 и во время подключения циски по 1-му пакету посылаю на MAC бриджа

таким образом я вычислил какого пакета нехватает/или он модифицирован (по сравнению пакетов винды и маршрутизатора)

если данный пакет посылать во время подключения маршрутизатора, то конект циски проходит безупречно, с первого раза!

Router#
*Mar  2 04:58:13.531: %DIALER-6-BIND: Interface Vi1 bound to profile Di0
*Mar  2 04:58:13.535: Vi1 PPP: Phase is DOWN, Setup
*Mar  2 04:58:13.535: Vi1 PPP: Using dialer call direction
*Mar  2 04:58:13.535: Vi1 PPP: Treating connection as a callout
*Mar  2 04:58:13.535: Vi1 PPP: Session handle[76000052] Session id[0]
*Mar  2 04:58:13.535: Vi1 PPP: Phase is ESTABLISHING, Active Open
*Mar  2 04:58:13.535: Vi1 PPP: Authorization required
*Mar  2 04:58:13.535: Vi1 PPP: No remote authentication for call-out
*Mar  2 04:58:13.535: Vi1 LCP: O CONFREQ [Closed] id 1 len 10
*Mar  2 04:58:13.535: Vi1 LCP:    MagicNumber 0x1C3C6731 (0x05061C3C6731)
*Mar  2 04:58:13.539: %LINK-3-UPDOWN: Interface Virtual-Access1, changed state t                                             o up
*Mar  2 04:58:14.943: Vi1 LCP: I CONFREQ [REQsent] id 4 len 24
*Mar  2 04:58:14.943: Vi1 LCP:    MRU 1500 (0x010405DC)
*Mar  2 04:58:14.943: Vi1 LCP:    ACCM 0x00000000 (0x020600000000)
*Mar  2 04:58:14.943: Vi1 LCP:    AuthProto PAP (0x0304C023)
*Mar  2 04:58:14.943: Vi1 LCP:    MagicNumber 0x41621BE8 (0x050641621BE8)
*Mar  2 04:58:14.943: Vi1 LCP: O CONFACK [REQsent] id 4 len 24
*Mar  2 04:58:14.943: Vi1 LCP:    MRU 1500 (0x010405DC)
*Mar  2 04:58:14.943: Vi1 LCP:    ACCM 0x00000000 (0x020600000000)
*Mar  2 04:58:14.943: Vi1 LCP:    AuthProto PAP (0x0304C023)
*Mar  2 04:58:14.943: Vi1 LCP:    MagicNumber 0x41621BE8 (0x050641621BE8)
*Mar  2 04:58:14.943: Vi1 LCP: I CONFACK [ACKsent] id 1 len 10
*Mar  2 04:58:14.943: Vi1 LCP:    MagicNumber 0x1C3C6731 (0x05061C3C6731)
*Mar  2 04:58:14.943: Vi1 LCP: State is Open
*Mar  2 04:58:14.943: Vi1 PPP: No authorization without authentication
*Mar  2 04:58:14.943: Vi1 PPP: Phase is AUTHENTICATING, by the peer
*Mar  2 04:58:14.943: Vi1 PAP: Using hostname from interface PAP
*Mar  2 04:58:14.943: Vi1 PAP: Using password from interface PAP
*Mar  2 04:58:14.943: Vi1 PAP: O AUTH-REQ id 1 len 35 from "n9@static.cdma.tomsk                                             .ru"
*Mar  2 04:58:15.263: Vi1 PAP: I AUTH-ACK id 1 len 21 msg is "Welcome to pdsn."
*Mar  2 04:58:15.263: Vi1 PPP: Phase is FORWARDING, Attempting Forward
*Mar  2 04:58:15.267: Vi1 PPP: Queue IPCP code[1] id[0]
*Mar  2 04:58:15.279: Vi1 PPP SSS: Receive SSS-Mgr Connect-Local
*Mar  2 04:58:15.279: Vi1 PPP: Phase is ESTABLISHING, Finish LCP
*Mar  2 04:58:15.279: Vi1 PPP: Phase is UP
*Mar  2 04:58:15.279: Vi1 IPCP: O CONFREQ [Closed] id 1 len 10
*Mar  2 04:58:15.279: Vi1 IPCP:    Address 0.0.0.0 (0x030600000000)
*Mar  2 04:58:15.279: Vi1 CDPCP: O CONFREQ [Closed] id 1 len 4
*Mar  2 04:58:15.283: Vi1 PPP: Process pending ncp packets
*Mar  2 04:58:15.283: Vi1 IPCP: Redirect packet to Vi1
*Mar  2 04:58:15.283: Vi1 IPCP: I CONFREQ [REQsent] id 0 len 10
*Mar  2 04:58:15.283: Vi1 IPCP:    Address 2.2.2.2 (0x030602020202)
*Mar  2 04:58:15.283: Vi1 IPCP: O CONFACK [REQsent] id 0 len 10
*Mar  2 04:58:15.283: Vi1 IPCP:    Address 2.2.2.2 (0x030602020202)
*Mar  2 04:58:15.563: Vi1 IPCP: I CONFNAK [ACKsent] id 1 len 10
*Mar  2 04:58:15.563: Vi1 IPCP:    Address 213.210.84.9 (0x0306D5D25409)
*Mar  2 04:58:15.563: Vi1 IPCP: O CONFREQ [ACKsent] id 2 len 10
*Mar  2 04:58:15.563: Vi1 IPCP:    Address 213.210.84.9 (0x0306D5D25409)
*Mar  2 04:58:15.563: Vi1 LCP: I PROTREJ [Open] id 5 len 6 protocol CDPCP (0x820                                             7)
*Mar  2 04:58:15.563: Vi1 CDPCP: State is Closed
*Mar  2 04:58:15.563: Vi1 CDPCP: State is Listen
*Mar  2 04:58:15.775: Vi1 IPCP: I CONFACK [ACKsent] id 2 len 10
*Mar  2 04:58:15.779: Vi1 IPCP:    Address 213.210.84.9 (0x0306D5D25409)
*Mar  2 04:58:15.779: Vi1 IPCP: State is Open
*Mar  2 04:58:15.779: Di0 IPCP: Install negotiated IP interface address 213.210.                                             84.9
*Mar  2 04:58:15.779: Di0 IPCP: Install route to 2.2.2.2
*Mar  2 04:58:15.783: Vi1 IPCP: Add link info for cef entry 2.2.2.2
*Mar  2 04:58:16.279: %LINEPROTO-5-UPDOWN: Line protocol on Interface Virtual-Ac                                             cess1, changed state to up
*Mar  2 04:58:58.715: Vi1 PPP: Outbound cdp packet dropped

а теперь вопрос:

кто может обяснить что-за информация передается в этом пакете (который изображен на рис.)

и как это можно включить на циске :)

nnm · January 30, 2008

Попробуйте на Dialer 1 сказать

ppp pfc remote reject

ppp acfc remote reject

dmitry_ · January 31, 2008

Попробуйте на Dialer 1 сказать

ppp pfc remote reject

ppp acfc remote reject

приписываю и анализирую логи

как я понял идеальные окончательные настройки перед авторизацией такие

Vi1 LCP: O CONFACK [REQsent] id 4 len 24
Vi1 LCP:    MRU 1500 (0x010405DC)
Vi1 LCP:    ACCM 0x00000000 (0x020600000000)
Vi1 LCP:    AuthProto PAP (0x0304C023)
Vi1 LCP:    MagicNumber 0x41621BE8 (0x050641621BE8)

т.е. полей : (PFC (0x0702) и ACFC (0x0802)) должны отсутствовать - как раз это и мешает серверу разобрать поля заголовка пакета, т.к. они сжаты

теперь смотрю логи подключения

сервер присылает нам его дефолтные настройки
Vi2 LCP: I CONFREQ [REQsent] id 0 len 29
Vi2 LCP:    MRU 1500 (0x010405DC)
Vi2 LCP:    ACCM 0x00000000 (0x020600000000)
Vi2 LCP:    AuthProto CHAP (0x0305C22305)
Vi2 LCP:    MagicNumber 0x28DA4FD1 (0x050628DA4FD1)
Vi2 LCP:    PFC (0x0702)
Vi2 LCP:    ACFC (0x0802)

мы просим его изменить протокол авторизации
Vi2 LCP: O CONFNAK [REQsent] id 0 len 8
Vi2 LCP:    AuthProto PAP (0x0304C227)
Vi2 LCP: I CONFACK [REQsent] id 2 len 10
Vi2 LCP:    MagicNumber 0x1C4A258C (0x05061C4A258C)

сервер присылает его текущие настройки
Vi2 LCP: I CONFREQ [ACKrcvd] id 1 len 28
Vi2 LCP:    MRU 1500 (0x010405DC)
Vi2 LCP:    ACCM 0x00000000 (0x020600000000)
Vi2 LCP:    AuthProto PAP (0x0304C023)
Vi2 LCP:    MagicNumber 0x28DA2B2B (0x050628DA2B2B)
Vi2 LCP:    PFC (0x0702)
Vi2 LCP:    ACFC (0x0802)

мы отказываемся использовать (Protocol Field Compression, PFC) сжатие данных поля протокола
Vi2 LCP: O CONFNAK [REQsent] id 0 len 8
Vi2 LCP:    PFC (0x0702)
Vi2 LCP: I CONFACK [REQsent] id 2 len 10
Vi2 LCP:    MagicNumber 0x1C4A258C (0x05061C4A258C)

сервер присылает его текущие настройки
Vi2 LCP: I CONFREQ [ACKrcvd] id 1 len 28
Vi2 LCP:    MRU 1500 (0x010405DC)
Vi2 LCP:    ACCM 0x00000000 (0x020600000000)
Vi2 LCP:    AuthProto PAP (0x0304C023)
Vi2 LCP:    MagicNumber 0x28DA2B2B (0x050628DA2B2B)
Vi2 LCP:    ACFC (0x0802)

мы соглашаемся с этими настройками
Vi2 LCP: O CONFACK [ACKrcvd] id 1 len 28
Vi2 LCP:    MRU 1500 (0x010405DC)
Vi2 LCP:    ACCM 0x00000000 (0x020600000000)
Vi2 LCP:    AuthProto PAP (0x0304C023)
Vi2 LCP:    MagicNumber 0x28DA2B2B (0x050628DA2B2B)
Vi2 LCP:    ACFC (0x0802)

и пошла фаза AUTHENTICATING
Vi2 LCP: State is Open
Vi2 PPP: No authorization without authentication
Vi2 PPP: Phase is AUTHENTICATING, by the peer

а вот сжатия полей адреса и управления (ACFC) не отрубается

такое ощущение что этой команды циске мало

ppp acfc remote reject

что еще можно попробовать?

dmitry_ · February 1, 2008

говорю это

ppp acfc remote reject
ppp pfc remote reject
ppp acfc local forbid
ppp pfc local forbid

в конфиге все нормально, эти строки отображаются

PFC (0x0702) - удаляется, а

ACFC (0x0802) - нет

может поэтому косяки (ACFC and PFC Handling During PPP Negotiation)

Defaults
ACFC handling is automatically selected based on the type of link. For asynchronous links, the router responds as if the apply keyword were selected and the router accepts ACFC options received from a remote peer and may perform ACFC on frames sent to the peer. For synchronous links, the router responds as if the ignore keyword were selected and ACFC options received from a remote peer are accepted, but ACFC is not performed on frames sent to the remote peer.

хотя я же меняю эти параметры, такие они и должы применяться, значит гдето еще фича, которая блокирует ACFC, потомучто пробовал загружать такойже комфиг на другой такой-же роутер Edited February 1, 2008 by dmitry_

Spartac_ · April 28, 2008

Кто-нибудь завел эту связку или все бросили?

Sign In

Cosco 871 PPPoE Client Problems

Recommended Posts

ntil

Irish

ntil

Irish

ntil

DRiVen

ntil

ntil

dmitry_

DRiVen

dmitry_

DRiVen

dmitry_

dmitry_

nnm

dmitry_

dmitry_

Spartac_

Join the conversation
