Все о D-Link DWL-2700AP

[IgorLyahov]

Пользуемся даными двайсам почти год, в наличии 3 штуки (2 в работе, одна в резерве). Работают на расстоянии 4 км. Антенны ANT24-1800 с родными метровыми кабелечками. Пробовали вязать их по всякому, с разными и одинаковыми прошивками (1.01EU, 1.03EU, 2.00EU+Patch, 2.10EU) в разных комбинациях, пришли к выводу что на стабильность работы ето никак не сказывается, кроме того в версиях прошивок 2.Х устройства вообще перестают видеть друг друга при использовании на обоих устройствах данных версий.

После всех мучений задались вопросом, а нельзя-ли залить в них что-то другое, рабочее. Например прошивки на базе линукса вроде MikroTik RouterOS или от более стабильных версий самого блинка. Для этого надо знать как минимум из чего он собран.

После недолгих размышлений точка была проопереирована и получена чистая плата, кроме радитора процессора (приклеен намертво). Фото по техническим причинам (отсутствее под рукой фотоаппарата) выложу другим постом.

Вопросы которые хотелось решить:

1. Прямая прошивка фрешки программатором.

2. Возможность подключения интерфейсов (RS232, USB). На плате есть выводы, непонятно для чего.

3. Пересадка на другую прошивку.

4. Полная аппаратная конфигурация (проц).

[rtr989]

Фотки в студию!!! Очень интересно железо! У меня богатый опыт в програмировании флэшек от длинк 2100 и 7100 на програматоре... На сколько я понимаю 2700 на линухе работает. Давай фотки!! rtr989 @ list.ru, очень жду!

Edited March 4, 2007 by rtr989

[balbes2]

Фотки в студию!!! Очень интересно железо! У меня богатый опыт в програмировании флэшек от длинк 2100 и 7100 на програматоре... На сколько я понимаю 2700 на линухе работает. Давай фотки!! rtr989 @ list.ru, очень жду!

все тот же VxW но для IXP425

[IgorLyahov]

Больше не дает выкладывать, говорит объем файлов превышен.

Выложил в другом месте http://www.jaguar.rbcmail.ru/2700.ZIP

[MaXToP]

надпись WAPD23 на плате дает понять, что сий девайс в Длинку не имеет ни какого отношения, только наклеечную.

[arcad38]

надпись WAPD23 на плате дает понять, что сий девайс в Длинку не имеет ни какого отношения, только наклеечную.

сработанно красиво, очень похож на 7700, только у него радиоканал на разъёме(видел только мельком)

IgorLyahov

что за микросхемы стоят рядом с выходом, на фото3 в левом нижнем углу ближе к разъёмам 16ножек, ошибаюсь я редко но похоже у этого девайса мощъ больше заявленной

Edited March 5, 2007 by arcad38

[IgorLyahov]

На микросхеме написано:

1045

HACB

Что это не смог найти.

А с 7700 они действительно должны походить во всяком случае hardware редакция у них одинаковая. А радио модуль на разьеме скорее всего второй на 5 ГГц, на 2700 под разъем место не запаяно.

Как ее заставить работать на линухе, решения уже есть?

[arcad38]

На микросхеме написано:

1045

http://www.rfintc.com/html/wlan_pa_ap1045.htm

[IgorLyahov]

Прикольный чип, если верить даташиту у него 1 ватт выходной мощности.

Как к данному агрегату можно прицепить терминальный разъем? В соседней ветке обсуждали для 2100 и 7100, но так и не нашел ниодного снимка.

[IgorLyahov]

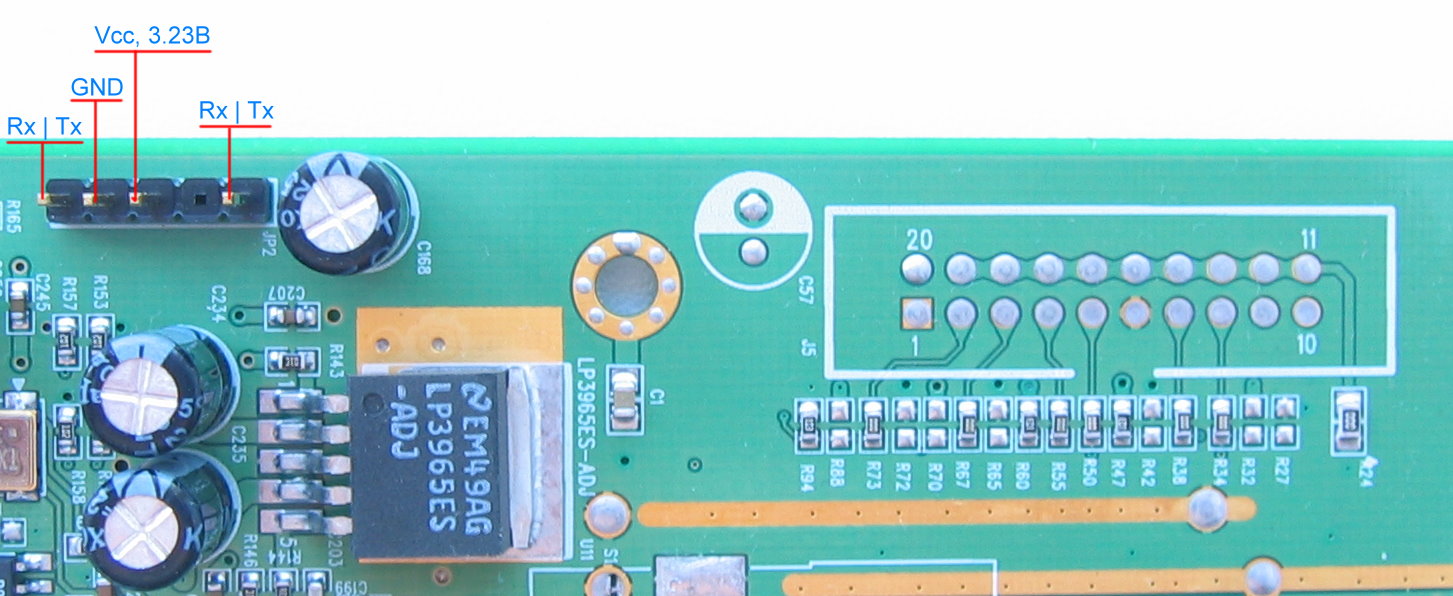

По поводу Selial вот что нашел, на серийном порту должно быть 4 ноги (питание, Rx, Tx, и земля). Похожую реализация есть на плате (фото в прикреплении). 2 ножки которые могут быть Rx и Tx уходят на проц (куда точнее пока сказать не могу).

Что думает кворум? И что делать дальше, для получения консольного соеденения?

[IgorLyahov]

Serial к 2700 приделан. Практически все то-же самое что и в случае с 2100. Как точнее раньше писал.

Знаю как получить "чистую" прошивку из "tfp".

Вопрос, как действовать дальше, как собрать прошивку из ядра линукс, как ее собрать в формат "tfp".

Что такое VxWorks, как она мне поможет собрать прошивку под линукс и где взять такаую штуку?

[balbes2]

Вопрос, как действовать дальше

Аккуратно восстановить первоначальный вид и продать все три на ебай

на вырученные деньги купить три outdoor BB-MG

в вашем случае 100% любая софта безсильна

если интересно поиграться с нулевым результатом то:

http://www.google.com/search?hl=ru&rls...atheros&lr=

[arcad38]



немного подождать, думаю что очень скоро DD-WRT под эту точку появится

[balbes2]

согласен с СССР

DD-WRT это не софта это железяка

только вот куда её припаивать ?

еще меня одолевают сомнения что эту орераторского класа точку

которая покупалась под штуку баксов можно продать

Здесь желающие есть такую купить ?

[balbes2]

сейчас не поленился и скачал фотки

мама родная и эти люди запрещают мне ковыряться в носу ?

2100 просто идеал

народ по миру если и играется с IXP425 что с практической

точки уже очень давно лишено малейшего смысла

то играется вот с этим

http://www.microcom.us/gw23484.html

сравните фотки цену и закусите огурцом :D

[yujin777]

Подскажите как сбросить 2700 к заводским установкам?

Везде написано "Кнопка сброса к заводским установкам" - но я ее в упор не вижу?

[yujin777]

Можно ли прошить DWL-2700 прошивкой Blue Box - как 2100 ?

[accursedd]

Народ, помогите!!!

Подскажите как сбросить DWL 2700 AP к заводским установкам?

Я разобрал её ( снял крыжку ), там две кнопки. Нажимал по отдельности каждую и обе вместе ( около 15с. )

Не сбрасывает пароль... :-(



[accursedd]

Народ, помогите!!!

Подскажите как сбросить DWL 2700 AP к заводским установкам?

Я разобрал её ( снял крыжку ), там две кнопки. Нажимал по отдельности каждую и обе вместе ( около 15с. )

Не сбрасывает пароль... :-(

В общем разобрался.

Если кнопки с правой стороны, то нажимаю нижнюю при включенном питании на 15-20 секунд и всё сбрасывается

[Buchian]

В общем разобрался.

Если кнопки с правой стороны, то нажимаю нижнюю при включенном питании на 15-20 секунд и всё сбрасывается

да, действительно все так! но для чего вторая кнопка?
