Sir007 Posted December 10, 2006 Posted December 10, 2006 Всем привет. Суть проблемы - при изготовлении очередного преобразователя питания с 22В->5В на LM2575T монтажник перепутал конденсаторы и в высоковольтной части оказался электролит на 10В. А я это дело прощёлкал... В результате кондёр после примерно дня работы вздулся и на выходе источника появилось напряжение 25В (похоже ЛМка перешла в режим повышения напряжения), которое и попало на точку. Автоматический предохранитель на 2 А не сработал. В D-linkах версии 3 и 4 (они одинаковые, у меня есть и те и другие) нет встроенного стабилизатора, так что сгорел 3-х ножечный таракан с маркировкой ADB552 и возможно что-то ещё. Но этого "таракана" нигде нет в продаже, да и просто информации о нём нет, даже в поисковиках. По функционалу он должен быть линейным стабилизатором напряжения, но какого напряжения? Опыта ремонта этих точек нет - первая авария за полгода эксплуатации, соответственно может кто подскажет: 1. Что это за микросхема такая (стабилизатор или просто хитрый транзистор)? 2. Её аналог - желательно общедоступный? 3. Что ещё могло сгореть в точке при попадании повышенного напряжения - исследование под микроскопом следов перегрева у других элементов не выявило? 4. Насколько вообще реален ремонт точки? Вставить ник Quote
ingr Posted December 10, 2006 Posted December 10, 2006 У меня есть точка с версией железа А4 и на этом месте стоит ADB604 и выдает 3.3В. Это стабилизатор(не транзистор :)). Наиболее простая замена - LM317T Вставить ник Quote

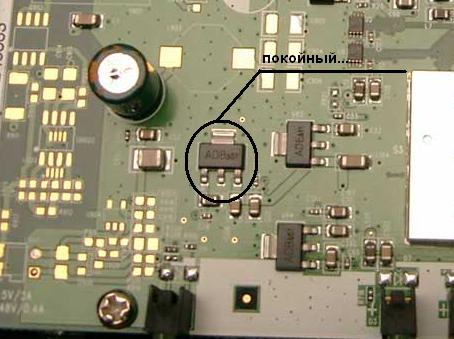

ingr Posted December 10, 2006 Posted December 10, 2006 LM317T, естественно, с соответсвующей обвязкой, чтобы 3.3В выдавала. Сгореть моголо и все остальное... отсуюда не видать. Стабилизатор, который ниже на рисунке должен быть аналогичен сгоревшему... На будущее можно ставить на вход 5В точки сапрессор 1.5KE5.6 например. Вставить ник Quote
MaXToP Posted December 11, 2006 Posted December 11, 2006 была 2100 на которую по ошибке 12В подали. Сгорел такой-же преобразователь он на 3.3В. Я его достал !!! после замены оказалось, что так-же "ушли к проотцам" и ethernet контролер, и Atheros радио чип, после чего стало понятно, что смысл ремонта отсутствует. Так, что простой заменой стабилизатора дело не обойдется. Вставить ник Quote
Sir007 Posted December 11, 2006 Author Posted December 11, 2006 (edited) LM317T, естественно, с соответсвующей обвязкой, чтобы 3.3В выдавала.Сгореть моголо и все остальное... отсуюда не видать. Стабилизатор, который ниже на рисунке должен быть аналогичен сгоревшему... На будущее можно ставить на вход 5В точки сапрессор 1.5KE5.6 например. LM317T напрямую не пойдёт - я специяльно расковырял рабочую точку - у ADB552 на среднем контакте потенциал земли, у остальных кстати, тоже. Да, и ещё - разобранная точка была А3 и у неё стоит ADB603. И снова по нему нет НИКАКОЙ информации в и-нете. Похоже, наши китайские братья что-то клепают только для внутреннего рынка и наружу ЭТО не поставляется. Если это то, что обычно называетсяpositive voltage regulator на 3.3 вольта то его полным функциональным аналогом должен быть LT1963AEST-3.3?З.Ы. А насчёт стабилитрона спасибо. Edited December 11, 2006 by Sir007 Вставить ник Quote
Sir007 Posted December 11, 2006 Author Posted December 11, 2006 была 2100 на которую по ошибке 12В подали. Сгорел такой-же преобразователь он на 3.3В. Я его достал !!! после замены оказалось, что так-же "ушли к проотцам" и ethernet контролер, и Atheros радио чип, после чего стало понятно, что смысл ремонта отсутствует. Так, что простой заменой стабилизатора дело не обойдется. А где доставали и за сколько? Вставить ник Quote
MaXToP Posted December 11, 2006 Posted December 11, 2006 А где доставали и за сколько? в китае, почти 3$ за десяток, меньшее кол-во не хотели продавать :-) советую прежде чем его искать -выпаять и выход на плате прозвонить, если малое сопротивление пару Ом, то по цепочке побило чипсеты, тогда искать его нет смысла. Как я понял их и выбивает в основном по этой причине. Вставить ник Quote
Barsick Posted December 12, 2006 Posted December 12, 2006 Я его достал !!! LM7803 почему не подходит вместо этого таракана? Вставить ник Quote
Sir007 Posted December 12, 2006 Author Posted December 12, 2006 Я его достал !!!LM7803 почему не подходит вместо этого таракана? Это тоже какая-то "секретная" схема - в Чип&Дип при них слыхом не слыхали, а в Митраконе только под заказ и цена неясна...Но если судить по её более высоковольтным аналогам LM7805 или LM7808 то LM7803 - самый девке огурец :-)) Вставить ник Quote
MaXToP Posted December 13, 2006 Posted December 13, 2006 Это тоже какая-то "секретная" схема кто ищет тот всегда найдет ! есть он, в чип-инфо находил, только название другое, сейчас уже не помню. Только прежде чем его искать проверьте остальное (писал выше как сделать) скорее всего в нем смысла уже нет, потому, что он как правило сгорает последним. Вставить ник Quote
Serg BRD Posted December 13, 2006 Posted December 13, 2006 В основном в 99% при 12в горит в высокочистотной части MSC 5510 и (2 кандюра). я их уже десяток отремонтировал . Вставить ник Quote
yarmol Posted December 16, 2006 Posted December 16, 2006 ........... при изготовлении очередного преобразователя питания с 22В->5В на LM2575T монтажник .............Просмотрел даташит на LM2575T - он же на 1 ампер максимум?Или нынешние 2100 потребляют немного, или я не так читал? Вставить ник Quote
Sir007 Posted December 17, 2006 Author Posted December 17, 2006 ........... при изготовлении очередного преобразователя питания с 22В->5В на LM2575T монтажник .............Просмотрел даташит на LM2575T - он же на 1 ампер максимум?Или нынешние 2100 потребляют немного, или я не так читал? :-)) у конечно же 2576Т! Ошибочка вышла.А по некоторым сведениям, точка потребляет в среднем около 800мА. По крайней мере, радиатор на преобразователе слегка тёплый. Вставить ник Quote
aleks030166 Posted December 21, 2009 Posted December 21, 2009 Добрый день. Подскажите, пожалуйста, ссылку на принципиальную схему DWL-2100, есть неск трупиков, интересно поковырять! Вставить ник Quote
dimok75 Posted September 8, 2010 Posted September 8, 2010 В основном в 99% при 12в горит в высокочистотной части MSC 5510 и (2 кандюра). я их уже десяток отремонтировал . а если вместо 5 попало 220? ошибся проводом при протеже пачки кабелей! dimok75@list.ru Вставить ник Quote
yKpon Posted September 10, 2010 Posted September 10, 2010 да пустой номер скорее всего, валяется 2100-ая убитая по питанию (сейчас правзда уже полураспиленная по запчастям (; ), тоже входные стабилизаторы погорели, перепаял все 4 с рабочей точки и ничего не заработало Вставить ник Quote

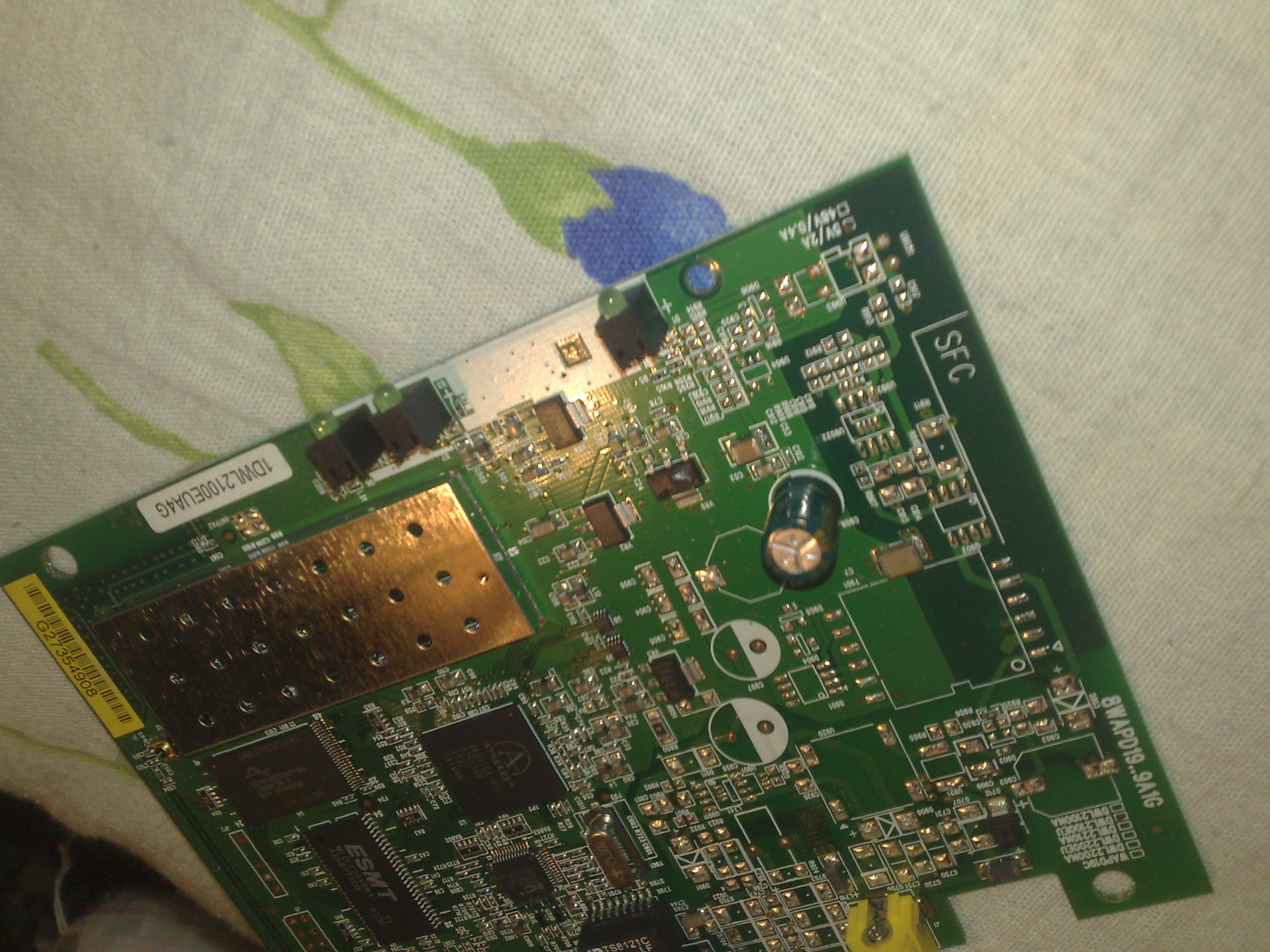

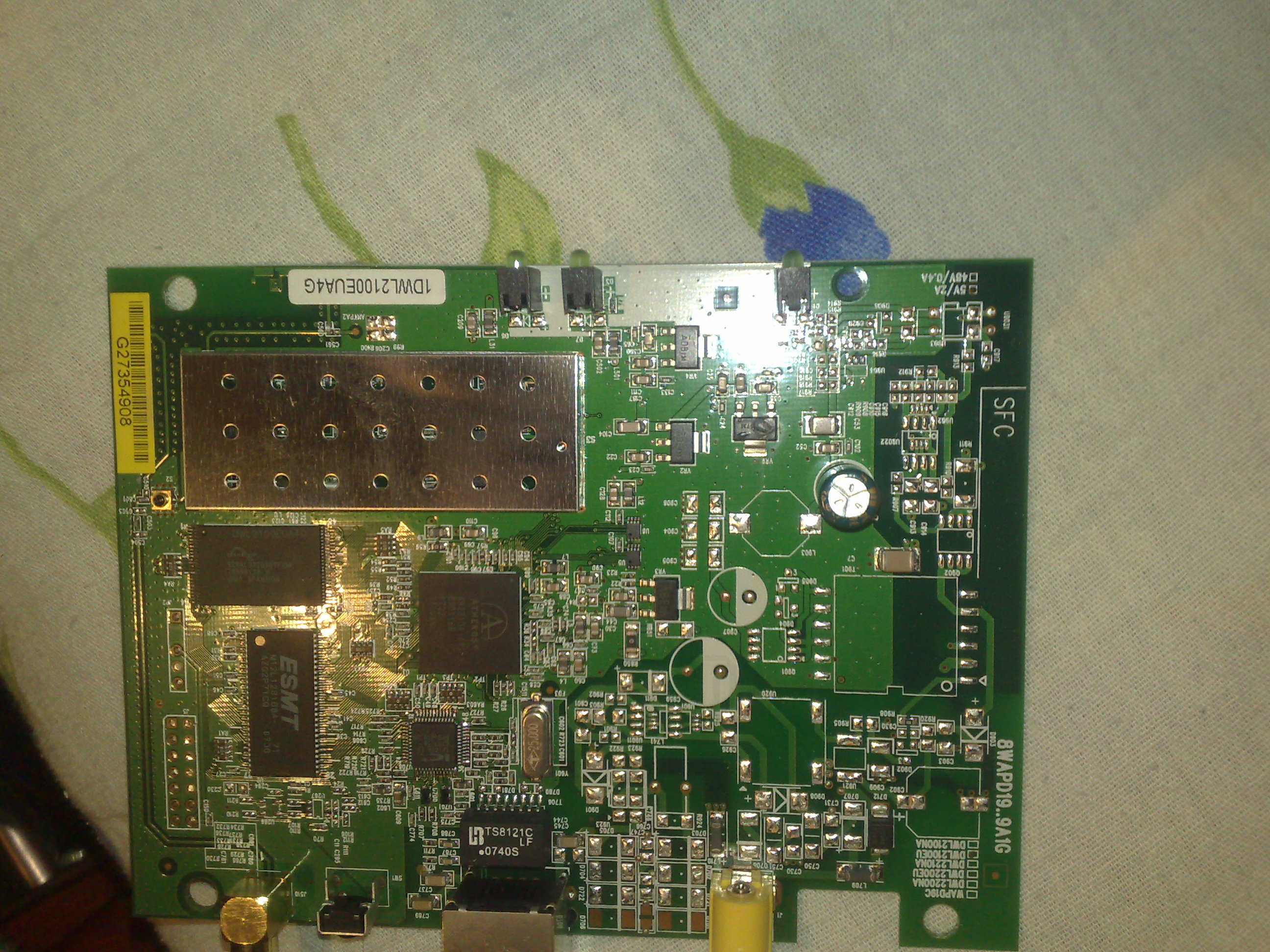

ikv88 Posted February 19, 2011 Posted February 19, 2011 Такая же проблема. есть сгоревшая микросхема (на фото). Ремонту поддается или в помойку? Вставить ник Quote
g7001 Posted February 20, 2011 Posted February 20, 2011 (edited) Такая же проблема. есть сгоревшая микросхема (на фото). Ремонту поддается или в помойку?В помойку, там ушел в пробой выходной усилитель(он на массу коротит,или выгорает дросель рядом с lx5510)-точка будет иметь мощность 5мвт..если вам такое нужно..паяем.. Edited February 20, 2011 by g7001 Вставить ник Quote
ikv88 Posted February 21, 2011 Posted February 21, 2011 Такая же проблема. есть сгоревшая микросхема (на фото). Ремонту поддается или в помойку?В помойку, там ушел в пробой выходной усилитель(он на массу коротит,или выгорает дросель рядом с lx5510)-точка будет иметь мощность 5мвт..если вам такое нужно..паяем.. Спасибо за ответ. На запчасти никому не надо? Отдам за символические 100 рублей, без блока питания и антенны Вставить ник Quote

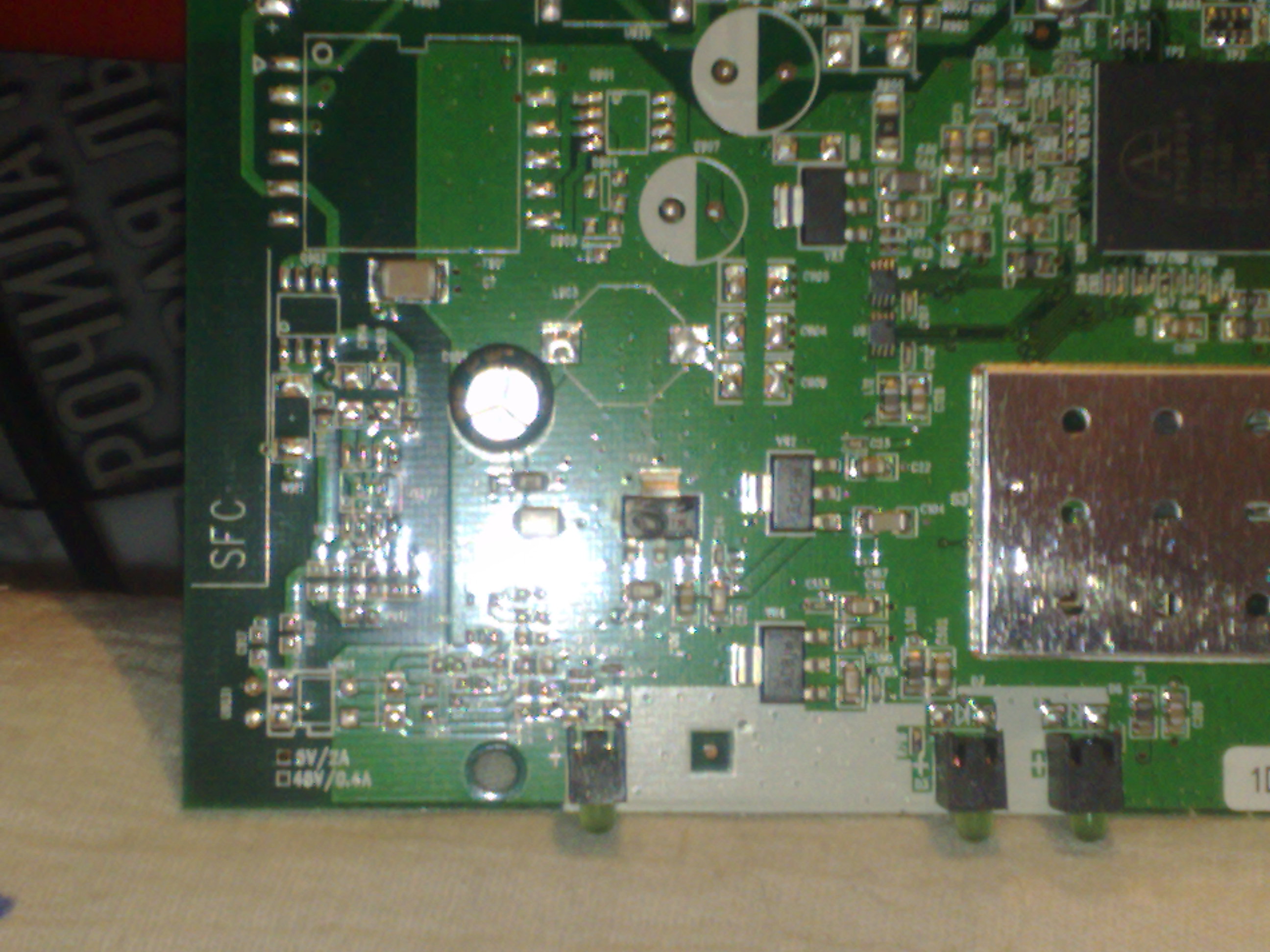

anatoliy_61 Posted April 13, 2021 Posted April 13, 2021 Имеется DWL-2100 с неизвестными параметрами на стабилизаторах VR2 ,VR4, VR9 - очень нужно узнать их параметры и замеры на них по напряжению. Очень прошу. Вставить ник Quote
straus Posted April 13, 2021 Posted April 13, 2021 25 минут назад, anatoliy_61 сказал: Имеется DWL-2100 с неизвестными параметрами на стабилизаторах VR2 ,VR4, VR9 - очень нужно узнать их параметры и замеры на них по напряжению. Очень прошу. У 2100 несколько хардварных ревизий. А вообще во всех этих домашних приблудах обычно выбор из четырёх напряжений - 3.3, 2.5, 1.8, 1.5. Только заниматься ремонтом 2100 - я даже не знаю... На киевской барахолке такое доробло стоит 5 гривен, или если продавец очень жадный - то 10 гривен. Мороженое стоит от 14 гривен, хорошее около 35. Вставить ник Quote
anatoliy_61 Posted April 13, 2021 Posted April 13, 2021 Дело ведь не в цене на мороженое, хотя я думаю, что за 35 грн мороженое должно быть очень хорошее, но дело не в нем, а в принципе, если у вас есть возможность помочь мне, то очень прошу... Вставить ник Quote
sheft Posted April 13, 2021 Posted April 13, 2021 1 час назад, anatoliy_61 сказал: VR2 ,VR4, VR9 - очень нужно узнать их параметры и замеры на них по напряжению. VR2 (ADE941) на входе 3,3 на выходе 2,5 VR4 (ADB944) на входе 5в (4,6в) на выходе 3,3 VR9 (ADB944) на входе 5в (4,6в) на выходе 3,3 да., это ревизия A5 на ревизии А4: VR2 (ADE628) на входе 3,3 на выходе 2,5 VR4 (ADB627) на входе 5в (4,6в) на выходе 3,3 VR9 (ADB627) на входе 5в (4,6в) на выходе 3,3 Вставить ник Quote
anatoliy_61 Posted April 13, 2021 Posted April 13, 2021 Большое спасибо за подсказку... Вставить ник Quote
anatoliy_61 Posted April 14, 2021 Posted April 14, 2021 У меня стоит VR2 - ADE714 ,VR9 ADB703, VR4 ADB703 Вставить ник Quote
