Впайка в точку большого конектора.

[tolki]

Очень надоело парится с разрезанием антенок, и деланием из них коннекторов, тем более они постоянно ломаются.

Для эксперимента была взята точка dwl 2100 ap

И в неё было впаяно нормальное радиочастотное гнездо.

Делал сам опыта таких работ не умею.

Посмотрите пож-та кто понимает, можно так делать, и не будет это ухудшасть уровень сигнала при работе, т.к. После модификации он вроде как упал, правда сейчас погода поганая туман что на 100 метров не видно ничего, а линк километровый. Да и питание было отнесено метров на 10 от точки по витухе, а насколько я знаю длинки очень к питалову чувствительны.



Вопросы

1)От уменьшения напряжения питания, хоть точка и включается и работает, но может ли ухудшится сигнал и на сколько.

2)От такого тумана и вообще дождя с какой энтенсивностью должен ухудшаться сигнал

3)можно ли впаивать разъём так что центральная жила идёт от штырька который остаётся послле того как снята головка старого конектора, а экран подключен через болты которые крепят разъём к корпусу, ибо разъём это экран, а болты железные.

Меня в этой конструкции волнуют 2 вопроса

1.на сколько это страшно что в точке получился кусок центральной жилы без экрана, длинной около 7 миллиметров, я смотрел там эта жила центральная вообщето сантиметра 2 идёт по плате в виде дорожки, и ничего.

2.То что по незнанию я отломал штырёк который был центральной жилой в старом коннекторе, и соединение от центральной жилы выходящей с платы до жилы в разъёме около 3-4 миллиметров выполнено оловом.

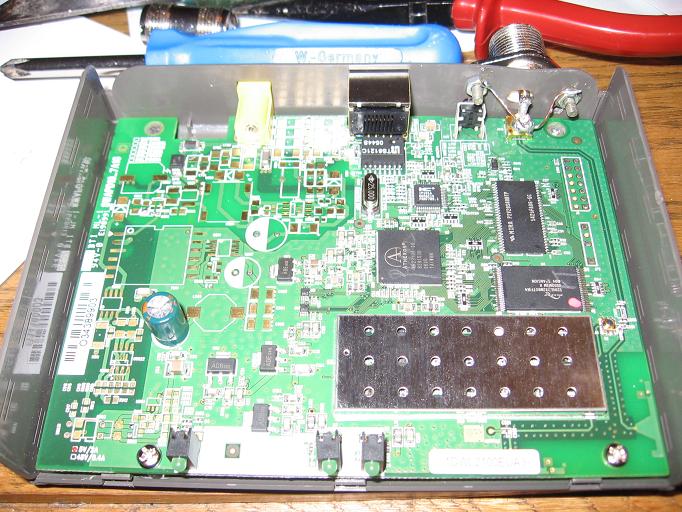

фотка этого чуда здесь

http://www.ljplus.ru/img/t/o/tolki/IMG_1005.JPG

[MaXToP]

Судя по фотографии такой вч пайке -это получилась дополнительная внутреняя антена а не разьем. Такой разъем без экрана вобще нельзя использовать в пластиковом корпусе.

[SMi]

Мдя..... сантиметр оголенной жилы? Может всёже легче купить готовый пачкорд с не гробить таким образом точки? Толку то от такой "переделки" никакова, только сигнал хуже будит.

[tolki]

Огромное спасиба, будем перепаивать. Ато вот всё сомневался что может погода.

Тоесть однозначно должен быть экран как я понимаю.

А нормальный провод у нас достать невозможно, их возит только одна контора, да и то тока с антенами которые она продаёт. А отдельно просто негде купить.

[Alexnik]

ЗаЧот по пайке .... советую покупать готовые антены и пигтейлы ибо с такой пайкой можно шуметь на пол города и работать нормально ниче не будет ...

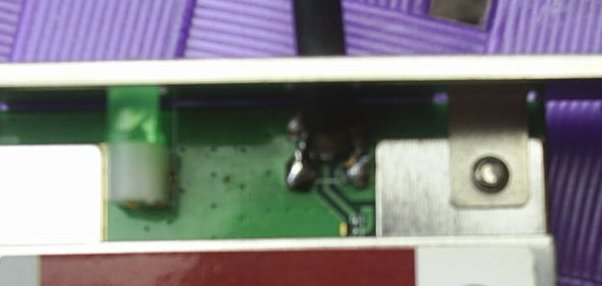

более менее нормальная запайка на фотке снизу :)

Edited November 21, 2006 by Alexnik

[Sirco]

Почему я бы так не делал :

1 плата оказываеться "припаяна" к корпусу (нижней его части).

2. при использовании толстого кабеля и тем более жесткого - акцес поинт будеть висеть на данном кабеле . что затруднит работу с ним в ящике .

3 Выпаевать старый разем и впаевать туда провод тоже не оправдывает себя

разве что в виде хвостика к рядом расположенной антене . но данного рода переделки очень плохо сказываються на ремонторигодности данной конструкции. Другими словами - у вас по какимто причинам вышел со строя АП

и вы вместо того чтобы быстро заменить его начинаете играться в паяльщиков.

4 Гарантию вы теряете .



Про качество такой переделки особенно говорить не буду - ребята уже сказали .



А теперь ответ на вопрос

на плате центральная жила (длиной около 100мм ) сделана по всем правилам - тойсь волновое сопротивление у этого проводника 50 ом . да на счет екранировки соглашусь это не лучший вариант





Как бы я сделал , взял бы тонкий кабель 50 ом - N разьем под этот кабель и впаял его до переключателя антен там самым вибросив его . при этом соблюдя все схемотехнические нюансы ....

[frig]

да, получилось корявенько, но как не хватает на точке нормального разъема!

потеря гарантии это да, но если уж колупать точку и ставить в неё вентиляторы путем сверления корпуса (это я Sirco), то почему-бы не заморочиться установкой нормального разъема? как ни крути а пара разъемов всегда будет лишней.

-толстый кабель можно правильно и аккуратно изогнуть и ни что ни на чем висеть не будет

-делать так как на фото я-бы явно не стал. и не припаивал плату к корпусу.



в принципе можно просто пробовать паять питгейл на точку, но это получаеться уже как всегда, в хотелось запаять разъем :)

[Sirco]

потеря гарантии это да, но если уж колупать точку и ставить в неё вентиляторы путем сверления корпуса (это я Sirco), то почему-бы не заморочиться установкой нормального разъема? как ни крути а пара разъемов всегда будет лишней.

-толстый кабель можно правильно и аккуратно изогнуть и ни что ни на чем висеть не будет

Ну че ты мои технологические секреты рассказываеш ;-) я еще отчет сюда писать буду с фотографиями ;-)



Кстати а гарантия вообщето сохранилась

покупаю еще 1шт АП откручиваю от нее крышку и перекручиваю на тот АП который надо сдать по гарантии... ;-)



Смотря какой толстый кабель - у меня кое-где стоят кабеля в которых допустимый радиус изгиба 60 см - с таким особо не поиграешся ....

[tolki]

ну припаял я кабель к плате, поставил. Стало лучше вместо 74 дбм стало 70. По мойму не сильно увеличилось но всё же.

Потом нашел ближайшую землю обклеил коробку в которой точка живёт изнутря фольгой и заземлил её.

Стало -68-67.

Забавно, а если точку вообще в железный ящик и заземлить хорошо её тогда по идее экран на проводе уже не понадобится и можно делать как на фотке? иль я не прав?... :)



подскажите пожалуйста где можно по нормальной цене приобрести переходники с маленького разъёма на какой нибудь более популярный( желательно с доставкой по Москве), и вообще как можно решить проблему антенных кнекторов без ковыряния точки. Бюджетным способом, но не разковыривание антенок, это я уже знаю, тока как то нестабильно работает приём на ковырятой антене в виде разъёма.

Тот что я припаял к плате держит практически постоянный сигнал, а с другой стороны ковырякнутая антенка, и он прыгает +-2 дби. Получается зубчики на графике.

Edited November 21, 2006 by tolki

[Barsick]

http://www.yandex.ru/yandsearch?text=WL-SM...6&stype=www

http://www.yandex.ru/yandpage?&q=19559...%3DRP-SMA-C58JG

[tolki]

какая разница между RP-sma

и просто sma

Я так понял что они по размерам идентичны, но у rp sma гнездо крепится на кабель и накручивается на коннектор, тоесть конектор резьбой наружу.

а у простого sma гнездо резьбой наружу, а конектор накручивается на гнездо.



В наших точках используется терминология rp-sma.

Поскольку обжимного у меня нет, нашел переходник простого sma на bmc в котором sma накручивается сверху, а значит может накрутится на rm sma разъём, вот только смущает меня что не видно на фотке

http://www.brownbear.ru/products.php?produ...&op_toc=105

его нутря. так как из точки выходиш штырь, а на конекторе трубочка. А в этом разъёме может оказатся тоже штырь. Может кто знает подскажите, что бы не заказывать и не везти зря.

[Barsick]

Жесткие переходники с толстого кабеля лучше не делать...

Бредовый вариант:

http://www.brownbear.ru/products.php?id_to...page_products=1

Запаять в АП



Но лучше потратить 300р на http://www.brownbear.ru/products.php?id_to...page_products=1 , при необходимости (антенны типа поляриса) заменить N-коннектор на http://www.brownbear.ru/products.php?id_to...page_products=1 или добавить http://www.brownbear.ru/products.php?id_to...page_products=1

[SMi]

RP-sma отличаеся от просто SMA тем что в R-SMA разъем типа папа на плате, а прикручивается к нему мама! Вы несможите вкрутить SMA в R-SMA можно канечно разобрать разъем и поизвращатся с перестановкой штырька и трубочки местами, но результат будит неахти.

-74 и -67 дБм это разница в силе сигнала почти в 4 раза!

[tolki]

А по разъёмам всё же решил не жадничать и заказал обжимное и правильные штыьки.

Спасибо за ответы всем кто отвечал.

Сегодня туман почти пропал. сигнал -59 -60 на точке которую я покрякал, кстати раньше был -61 -62.

Возможно сказалось отсутствие 1 разъёма ибо впаял прямо в плату.

А на другой точке которая осталась нетронутой -61 -62, был -64

Вопрос падение напряжение от удлинения шнура питания (на 5 метров) по витухе может сказаться на мощность сигнала, ато я как его удлинил позавчера так заметил что вроде хуже стало на 3 дби

Edited November 22, 2006 by tolki

[MaXToP]

по витухе может сказаться на мощность сигнала

в первую очередь сказывается на чувствительности приемника.
