Разводка сети в офисе... Теория?

[kay]

Итак, начальство дало задание на разводку локальной сети в новом офисном здании.

Объект придвигается к стадии отделки стен ГВЛ'ом.



Есть 3 этажа. На каждом этаже несколько комнат, в каждой из комнат должно быть несколько сетевых и телефонных розеток. Предполагается максимум 40 рабочих мест.



У меня просьба к спецам прочитать мой план и исправить ошибки/недочеты, либо что-то дополнить...



1) Все сетевые коммуникации будут сходиться в подвале здания (одно здание на целую контору) и монтироваться в монтажный шкаф (или обычную стойку? что лучше?)

2) До каждого этажа с подвала в гофре будет идти по многопарному кабелю типа этого (отдельный кабель будет для сети и отдельный для телефонов). Под саму гофру будут штробиться пазы, в эти пазы монтажной жестяной лентой дюбелями будет закрепляться гофра (или может просто к стенке этой же лентой прикрепить? всё равно под ГВЛ будет). Также на каждом этаже будет по ящику с кросс-панелями. От кросса уже будет отходить обычная витая пара категории 5e для сети (какую фирму посоветуете?) и возможно для телефонов (какие провода для телефонов посоветуете, чтобы в кроссе плотно сидели? а то обычные 4-хжильные с тонкими жилами не идут на эту роль). От кросса витую пару не знаю как проводить... Есть мысль под ГВЛ пустить кабельные каналы (какие лучше металлические или пластиковые?) и уже в них до розеток. Также нужно протянуть запас/резерв для домофонных телефонов.



Последний вопрос в этом пункте: Какие брать шкафы для этажной разводки, чтобы кроссы аккуратно туда встали? Предполагается, что шкаф спрячется в пространство между ГВЛ и бетонной стеной.



3) Как все эти шнурки будут в монтажный шкаф приходить? надо сделать так, чтобы проводов не было видно по крайней мере вне пределов шкафа. Я так понимаю у монтажного шкафа наверху должно быть отверстие, чтобы несоклько многопарных кабелей туда влезло... Либо есть какие-то другие возможные варианты?

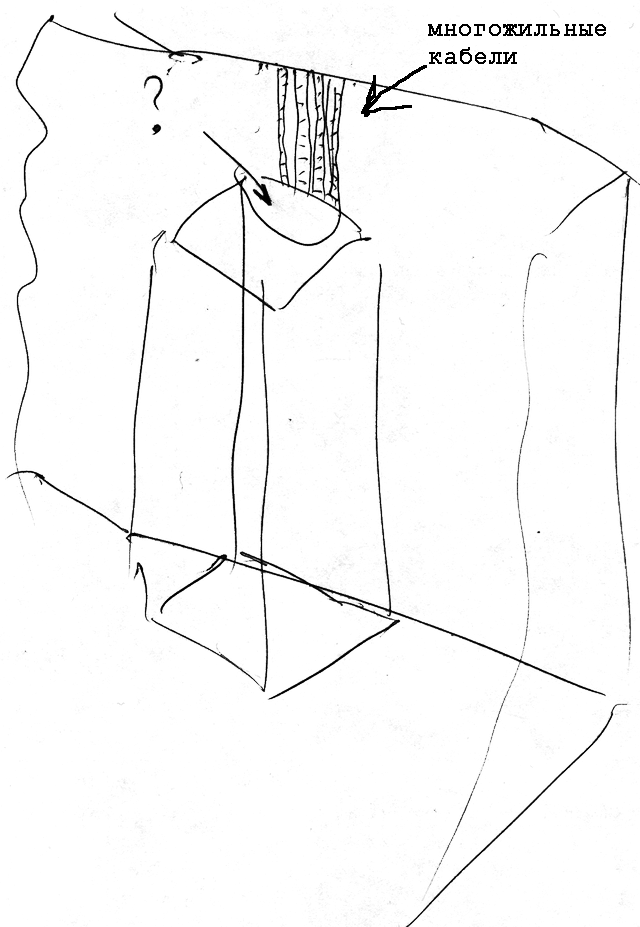

Примерное представление того как кабели с потолка будут приходить в монтажный шкаф смотрите в аттаче...



4) Стоит ли монтировать в одном шкафу сетевые и телефонные провода? Предполагается использовать несколько внешних телефонных линий + цифровую офисную АТС.



ну и остались ещё мелочные вопросы:



5) какой фирмы посоветуете патч-панели, свитчи, кроссы, плинты и т.д.?

Edited November 6, 2006 by kay

[kay]

нечальство сегодня определилось, что ГВЛ не будет. следовательно все провода от кроссов до розеток будем прокладывать в гофре, которую потом штукатуркой залепим.

межэтажные шнурки будем в пластиковых трубках проводить.

[Korj]

1) Все сетевые коммуникации будут сходиться в подвале здания (одно здание на целую контору) и монтироваться в монтажный шкаф (или обычную стойку? что лучше?)

Шкаф закрыт, стойка открыта. Шкаф дороже, стойка дешевле. Хорошо вентилируемый шкаф дороже. Что тут ещё объяснять? Пыль в подвале том будет? Уборщицы с тряпками? Просто посторонние? (посторонние=все кроме админа(-ов)) От этого и плясать.

Кстати влажность итд в подвале не подведёт? Не рекомендуется обычно в подвале делать КУ...

2) До каждого этажа с подвала в гофре будет идти по многопарному кабелю типа этого (отдельный кабель будет для сети и отдельный для телефонов). Под саму гофру будут штробиться пазы, в эти пазы монтажной жестяной лентой дюбелями будет закрепляться гофра (или может просто к стенке этой же лентой прикрепить? всё равно под ГВЛ будет). Также на каждом этаже будет по ящику с кросс-панелями. От кросса уже будет отходить обычная витая пара категории 5e для сети (какую фирму посоветуете?) и возможно для телефонов (какие провода для телефонов посоветуете, чтобы в кроссе плотно сидели? а то обычные 4-хжильные с тонкими жилами не идут на эту роль). От кросса витую пару не знаю как проводить... Есть мысль под ГВЛ пустить кабельные каналы (какие лучше металлические или пластиковые?) и уже в них до розеток. Также нужно протянуть запас/резерв для домофонных телефонов.

Витую пару выбирают по цене. От AMP и ниже. Равно как и п/п и прочее в принципе.

Телефоны очень порекомендую (и стандарты тоже) класть тем же 5е.

Кабель такой мы 3 года используем, ок вроде, но гигабит по нему не пробовали пускать, он 5 не 5е, а сегодня уже пользователям некоторым гигабит реально нужен. Видел в продаже 25-парники 5е. Рекомендую по 2шт. 25-парника 5е + телефония отдельно на этаж (при 40 max).

Поскольку фальшстен не будет - ведите над фальш-потолком в лотках металлических (пластик в самых нужных местах ломается любой когда-нибудь. Вообще в новом здании могли бы и кабель-каналы быть стационарные, 2006 год на дворе всё же... :-(

Опуски на рабочих местах я б лично делал коробом 17х17, ненавижу заштробленные трубки - перетянуть что-то просто проблемища обычно... Но если делать из-под фальш-потолка до розетки ровную трубку без поворотов - imho нормально, только от электрики подальше держитесь...

Последний вопрос в этом пункте: Какие брать шкафы для этажной разводки, чтобы кроссы аккуратно туда встали? Предполагается, что шкаф спрячется в пространство между ГВЛ и бетонной стеной.

Опять же раз уже не предполагается, вешайте 19" обычные 6U шкафы - мало ли что когда придётся на этаже делать... А то можно и настенными патч-панелями или вообще если closet есть (в новом здании его нет?!) без шкафов всяких - всё на стену/рамку.

3) Как все эти шнурки будут в монтажный шкаф приходить?

Шнурки они в ботинках... :|

надо сделать так, чтобы проводов не было видно по крайней мере вне пределов шкафа. Я так понимаю у монтажного шкафа наверху должно быть отверстие, чтобы несоклько многопарных кабелей туда влезло... Либо есть какие-то другие возможные варианты?

Примерное представление того как кабели с потолка будут приходить в монтажный шкаф смотрите в аттаче...

:)

Примерно так они и идут. Спускаете 1-2 короба 110x70 с потолка и упираете во входное отверстие шкафа.

4) Стоит ли монтировать в одном шкафу сетевые и телефонные провода? Предполагается использовать несколько внешних телефонных линий + цифровую офисную АТС.

Ради "нескольких" телефонных линий ещё один шкаф городить? И кто в нём жить будет? :)

Это ж не электрика, чтоб в отдельное помещение обязательно узел выносить...

ну и остались ещё мелочные вопросы:

5) какой фирмы посоветуете патч-панели, свитчи, кроссы, плинты и т.д.?

На таких объёмах ничего Вы не сэкономите, берите AMP imho.

Свича Вам хватит одного, я порекомендую для такой SMB (imho) сети 3com, модель зависит от задач, на чём-то более дешёвом опять же ничего не сэкономите, а cisco в SMB делать нечего (опять же imho). Если у Вас есть в этом плане религиозные предпочтения - ориентируйтесь на них... :)
