Люди помогите DWL-G700AP не сбрасываются настройки + забыл пароль

[ams666]

Стоит дома настроенная точка доступа DWL-G700AP hw B1 fw 2.0

на ней висит 4 клиента работало без нареканий больше чем полгода

Недаво хотел внести а access list еще одного клиента и обнаружил что не помню пароль. Ну не помню так не помню хотел его сбросить.

Перепробовал все возможные способы

При включеной точке доступа держать нажатую кнопку пробовал от 5 секунд по 5 минут. пробовал держать при включении питания результат также нулевой только точка не пингуется даже.



На машине отключены любые фаирволы и антивирусы,



Если держать при включеном питании более 10 секунд то точка также перестает пинговаться, после перезагрузки все как было: клиенты коннектятся, пакеты ходят, акцес листы работают. на web зайти можно только пароля не помню.

Полазил по форумам посмотрел что это проблема видимо у многих так как дело в глючной прошивке, сервисного центра в ближайшей тысяче километров нет.



Что делать . кто нибудь сталкивался с этим?

[ams666]

up

[adron2]

up

Подключить ее через ком порт и дать команду flash all

[ams666]

насколько я понимаю это надо паять переходних на max232 наврядли я смогу коеннчо но попробовать можно нет ли у вас схемки более менее понятной

[ams666]

.Большая просьба подкиньте маломальски понятную схемку на max-e сам макс есть вто ток анепонятно что там еще надо цеплять кроме vcс и вход выход

[Dr. Morg]

Если нет опыта,- лучше не стоит заморачиваться с максом, ИМХО.

Купите дата-кабель для сотового (хоть USB, хоть COM), откройте коробочку (обычно посередине кабеля), посмотрите маркировку микросхемы,- скорее всего это будет PL2303 если кабель USB и MAX232 если кабель COM.

Ищете даташит на микросхемы и отслеживаете какой сигнал на какой провод идёт, затем припаиваетесь к плате г700ап, подключаете датакабель к кому, если кабель USB, то ставите дрова, запускаете любую терминальную программу, например Hyper Terminal, выставляете COM порт, на который подключен дата-кабель, скорость 38400, 8n1, XON/XOF и стартуете точку.

Если на экране появились надписи и пошла загрузка точки,- всё ок.

Распинову UART порта на плате г700ап найдёте на этом форуме.

[ams666]

да вот хотелось бы спаять самому все таки для приобретения опыта.

по случаю как раз макс валяется даташит смотрю понять не могу что за кондеры на 1 фарат на ноги цепляются нужны ли они вообще? может вход выход питание и землю подать и все?

черкните примерную схемку если не жалко.

кто нибудь плиз помогите

[ol19963]

да вот хотелось бы спаять самому все таки для приобретения опыта.

по случаю как раз макс валяется даташит смотрю понять не могу что за кондеры на 1 фарат на ноги цепляются нужны ли они вообще? может вход выход питание и землю подать и все?

черкните примерную схемку если не жалко.

кто нибудь плиз помогите

Кондеры нужны! Скорее всего опечатка должно быть 1мкф я ставил 2,2 мкф.

[Dr. Morg]

да вот хотелось бы спаять самому все таки для приобретения опыта.

по случаю как раз макс валяется даташит смотрю понять не могу что за кондеры на 1 фарат на ноги цепляются нужны ли они вообще? может вход выход питание и землю подать и все?

черкните примерную схемку если не жалко.

кто нибудь плиз помогите

Как правильно заметил ol19963, конденсаторы нужны обязательно.

Я ставил на 1мкф - этого достаточно, хотя всё зависит от схемы включения.

Вот схема, которую собирал я:

Мне нужен был только дин COM порт, по этому второй я не паял.

Вот эскиз печатной платы в натуральную величину под SMD компоненты:


Он же с изображением местоположения деталей:


Эскиз печатной платы в формате программы Sprint Layout 3 (в архиве):

COM.zip

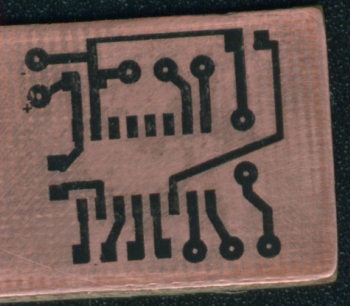

Готовая для травления плата, выполненая утюжно-лазерным способом:

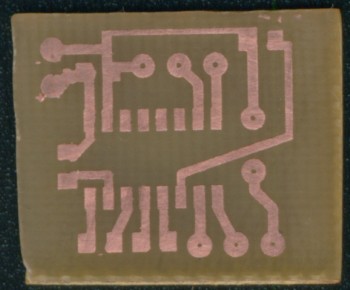

Вытравленая плата:

Ну и готовая конструкция:

[ams666]

Так делюсь проблемой далее

кондеров я так и не нашел поэтому купил китайский нонеймовый шнурок usb-to-com для телефона

Внутри схема на pl-2303 однако нужной распайки в инете не нашел, с дровами таже проблема

поковырялся полдня модернизировал inf файл поставил дрова от prolific дрова поставил

потом опытным путем нашел tx и rx при закорачивании друг на друга выдают эхо в терминалку.. не поверите провода цветом черный и зеленый...

убил бы китайцев которые паяли это чудо

далее началось нечто..

подрубился к точке

пин на точке провод от prolific

5: TX зеленый rx

6: RX черный tx

поставил скорость 38400, 8n1, XON/XOF врубил питание в терминалку пошла каша из символов из которых видно что это лог загрузки однако примерно треть символов заменилась на что нибудь например пробел на угловую скобку, crlf на "KH" к концу лога разобрать что-либо уже было практически не возможно смесь непечатных символов и каши из букв и цифр

подумал что глючат дрова однако эхо при закорачивании видится нормлаьно значит само устройство работает в норме.

подумал что контакт на пинах слабый перепаял исчез даже намек на разборчивость лога просто каша

подключил к ноутбуку там в терминалку даже мусора не сыплется (может питание не тянет?)



что делать ума не приложу попытки вводить комады вслепую ни к чему не приводят иногда появляется эффект залипания клавиш т.е. нажатие и отображение в терминале происходит через 3-4 секунды

[ruzalit]

попробуй разные скорости на интерфесе, может помочь

если нет, то не изобретай велик, используй описанные способы.

[ams666]

попробуй разные скорости на интерфесе, может помочь

если нет, то не изобретай велик, используй описанные способы.

собственно я как раз и пробую описанные способы

скорости тоже пробовал однако в дефолтной прошивке навряд ли другие будут значения

[ams666]

Люди кто делал шнурок из телефонного usb-to-serial поделитесь опытом может я что то пропустил?

[newermind]

укороти шнурок до 20 см.



если не поможет - питание на микруху отделно подай
