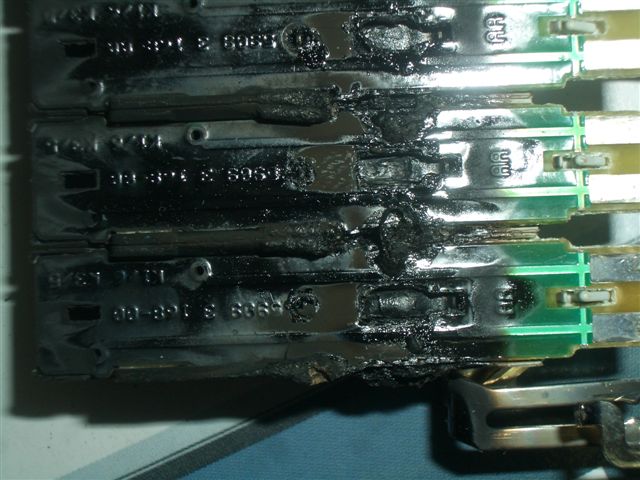

newermind Posted July 25, 2006 Posted July 25, 2006 (edited) [a ttachment=67:attachment] Помните... Если электрик ваш...скотина... вам в шкаф вместо заземления подвел ноль из розетки, то при фазовом перекосе там буде фаза. вот как грозозащита , рожденная сидеть на заземлении, отреагирует на это. 220 вольт ушли на АТС по 12 медным парам. с той стороны - 11 обугленных мест в шкафах 12 пара - это канал итета и еще 20 телефонных номеров. Сработала защита и регенератор отключился (все же Watson) соседи по стойке - более дешевые аппараты - тихо воняют гарью. вывод - пойти и проверить то, что вы считаете заземлением. Edited July 25, 2006 by newermind Вставить ник Quote
ingr Posted July 25, 2006 Posted July 25, 2006 Удручающее зрелище. Сочуствую... В наших телекомах имеются щитки заземления, где можно отсоеденить заземляющий контур и провести измерение дважды в год (в самую сухую и в самую холодную пору). Хотя зимой я еще не наблюдал измерений, но летом - дело обычное. Заземляющие провода по старой технологии - шина стальная или алюминивая. А вот господа, установившие стойку дслам протянули себе индивидуальный проводок от щитка в желто-зеленой изоляции. Если даже не предполагать, что такой провод не подлежит простому осмотру и может быть передавлен в какой-нибудь не подходящий момент, то индуктивность его не маленькая. Кстати, если заземляющий провод не проведен таким способом, что можно точно и наглядно проследить куда-же он включен, то проверить что же это на самом деле не совсем просто... Потенциал "нуля" в нормальных условиях очень даже близок к потенциалу земли. Зануление можно определить разве что по очень малому сопротивлению между нулем и "заземленным" устройством. Если это сопротивление меньше 1-2 ом то можно и посомневатся что это за "заземление". Измерять лучше при отключеном вводе в здание, если риск - "не ваше"! И еще - между нулем и заземляющим проводом подключенным в щите к нулю будет небольшое, до пары вольт переменное напряжение (падение напряжения на нулевом проводе между щитком и розеткой, например). Между настоящей землей и нулем может оказатся и 5-10 вольт, а то и больше. Вставить ник Quote
Прохожий Posted July 26, 2006 Posted July 26, 2006 На сколько мне вспоминается, самый эффективный путь проверить землю - это замерить ее прибором, который создает заряд и смотрин на его стекание. Тогда уж она либо есть, либо нет. Вставить ник Quote
ingr Posted July 26, 2006 Posted July 26, 2006 Хороший, наверно, приборчик. Но в нормальных условиях "ноль" - вполне себе заземленный проводник. Тоесть, определить однозначно можно только отсоединением от заземляющей металлической конструкции, если проводка спрятана и заземляющий проводник однозначно не просматривается вплоть до той-же заземляющей конструкции ака контура заземления. Если отсоединение возможно - то в результате заземляющие контакты должны оказатся изолированными от остальных. Делать это, естественно, необходимо с пониманием потенциальной опасности сего дияния :) Вставить ник Quote
Прохожий Posted July 27, 2006 Posted July 27, 2006 Угу, еще обычно все схемы крайне рекомендуется иметь, а наблюдаются они в лучшем случае у 10% зданий... Вставить ник Quote
newermind Posted July 27, 2006 Author Posted July 27, 2006 я уже и не боюсь, что здание рухнет - оно просто на проводах повиснет. схемы же есть... местами. Вставить ник Quote

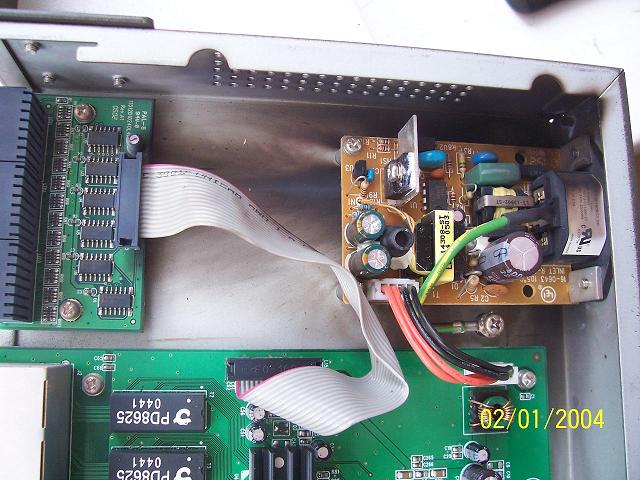

Barsick Posted July 30, 2006 Posted July 30, 2006 (edited) Похожая беда, коротнула гнилая проводка, отгорел ноль. Свич DES-1024, спасли запаяные на питатель варисторы, дорожки пережгло раньше чем окончательно разнесло параллельный электросети варистор Edited July 30, 2006 by Barsick Вставить ник Quote
