AJTopper Posted July 18, 2006 Posted July 18, 2006 Доброго времени суток! Перечитал весь форум :). Многое для себя узнал. Но хочется конкретики. Понимаю, что с подобными вопросами обращались уже 1 000 000 людей, но всё же считаю тему актуальной. Что используете Вы в своих решениях? Буду крайне признателен, если ответы будут по существу темы. Если знаете ответ на какой-либо вопрос, лучше поподробнее на него ответьте, нежели на остальные, о которых только имеете представление. Сетестроительством я занимаюсь всего год, никаких крупных проектов. Вот сейчас такое дело планируется, на чисто на моём энтузиазме и энтузиазме моих 2-х товарищей. Финансовый вопрос успешно решён. Бюджет около 10000-15000 $. Сейчас почти получили лицензии. Пришёл к выводу что фирма 3Com производит наиболее оптимальное и надёжное оборудование … хотя на вкус и цвет …. Прельщают предложения D-Link … но что-то в них не то …. Сталкивался с их Wi-Fi оборудованием, в принципе остался доволен. Собственно вопросы, которые меня очень волнуют представлены ниже. (Хотелось бы услышать, что применяете и используете в своей практике Вы). Вопросы: 1. Какой диэлектрический самонесущий волоконно-оптический кабель для воздушной прокладки (в частности, подвес к столам ЛЭП) использовать? (одномодовый/многомодовый, сколько жил на устройство (1/2), фирма). 2. Какие разъёмы для ВОК использовать? 3. Понадобятся ли преобразователи среды? Если да, то в каких случаях. 4. Какой фирмы витую пару обычно прокладываете? И как обычно спускает до клиентов? 5. Для создания воздушной линии какой крепеж обычно используете, и где его можно приобрести? 6. Для размещения коммутаторов на чердаках, помимо коробов (кстати, какие посоветуете/стоит ли делать самим), что ещё необходимо(ИБП, ели да то какие обычно используете)? 7. Какое оборудование для работы с оптоволокном используете? (кроме сварочных аппаратов)? 8. Какую серверную ОС используете? (MS Server 2003 / FreeBSD) ? 9. Какая у вас стоит биллинговая система? 10. Оборудование: a. Если в узле не больше 8-16 клиентов, какое посоветуете оборудование 3Com использовать. b. Если в узле более 20 клиентов? c. Возможно ли решение, представленное на рисунке, см. 1-2-6. В коммутатор входит 2 оптоволоконных кабеля. И стоит ли так делать? Или же лучше сварить волокна от узла 6 к узлу 1 в точке 2? d. Какие коммутаторы использовать в узлах 6 и 12? (фирмы 3Com). e. Через узел 6 клиенты получают доступ в Интернет. Какое оборудование, помимо серверов и коммутатора, стоит в этот узел добавить? f. Доступ в Интернет осуществляется так: спутник + ADSL, + ADSL 2 мб/с. g. Стоит ли устанавливать 19" шкаф в узел 6, 12. Возможно ли в шкаф поместить сервера? Примерная схема сети Вставить ник Quote
vIv Posted July 18, 2006 Posted July 18, 2006 на картинке все юзеры? или это "схематично"? Вставить ник Quote
Korj Posted July 18, 2006 Posted July 18, 2006 (edited) Прельщают предложения D-Link … но что-то в них не тоНе надо imho так писать - опять нафлудят на 10 страниц холивара, а толку? 3com, так 3com, длинк так длинк. Учтите, что target group у этих производителей разная - длинк кроет нишу домосетей мечтающих стать metro, а 3com - расчитан на корпоративные сети и межкорпоративные - обслуживание офисных зданий итд... Потому некоторые чисто домосетевые заморочки на 3com сделать сложнее - не под то заточено. Но вцелом с последними хуавэйными 4500-никами 3ком уже и в домосети можно ставить...2. Какие разъёмы для ВОК использовать?Какие Вам понравятся. Тема была неделю-две назад - прочтите.3. Понадобятся ли преобразователи среды? Если да, то в каких случаях.Если Вам будет жалко выкладывать деньги на 3com-овские решения и Вы решите удешевить, либо если б у Вас были старые коммутаторы - в старых линейках был крен в сторону многомода или меди. хотя imho лучше купить sfp не-3com-овский, но прошитый 3com-ом - и в 5 раз дешевле и ухудшить ничего не должно...4. Какой фирмы витую пару обычно прокладываете? И как обычно спускает до клиентов?Какая приличная есть у поставщика. AMP брали в последний раз, но если это не откровенный китай, то всё равно - лишь бы категории соответствовало (а это проверяется тестером).Ну ещё 25-парник вот сейчас в одном здании будем тянуть - очень уж там здание специфичной конфигурации - узлов много не нужно, а клиентов много... что ещё необходимо(ИБП, ели да то какие обычно используете)? APC. Раньше ставили SUA420EI, сейчас BK350, в большие узлы SUA4501RU или как их там - 1U которые. 8. Какую серверную ОС используете? (MS Server 2003 / FreeBSD) ?Win2003 и eCS Server(OS/2).a. Если в узле не больше 8-16 клиентов, какое посоветуете оборудование 3Com использовать.Всё зависит от того, будете ли Вы отделять клиентов. Если нет - офисконнекты (при условии парочки в запасе на складе - надёжность нулевая). Если да - то на сегодня альтернативы 4500 26-port нет и не нужно. Ну или если маршрутизировать дальше, то 3c16475BS, но он без секьюрити, если нужно 4 гигабитных порта - 4200 28-port (L2).b. Если в узле более 20 клиентов?4500 50-port либо 2x4500 26-port - по цене одинаково, как Вам удобнее, мы так 2 штуки ставим если в шкафу место есть, если нет - 50-портови. Можно сэкономить и поставить один 4500 26-портовый, а второй - что-то подешевле, что возможно из условий разделения и секьюрити, вплоть до офисконнект. Тот же 3c16475BS, но это минус порт секьюрити.c. Возможно ли решение, представленное на рисунке, см. 1-2-6. В коммутатор входит 2 оптоволоконных кабеля. И стоит ли так делать? Или же лучше сварить волокна от узла 6 к узлу 1 в точке 2?Возможно всё. На многомоде так только и делается - расстояния по другому не позволяют особо. Если в узле 6 есть лишний порт оптический и расстояние позволяет - лучше к нему. Естественно, все узлы должны быть с UPS, ну как бы цены оборудования на этом экономить не распологают...d. Какие коммутаторы использовать в узлах 6 и 12? (фирмы 3Com).Очень неудачная для 3com-овского оборудования схема. LX у 3com - только для дальних связей, местные связи расчитаны на SX - для SX есть варианты типа 4950 и 4900sx, а тут - нужно или медиаконверторов пачку ставить в чазис или переделывать схему. Вообще - зачем сети 2 узла - так исторически сложилось? Может вообще всех в один узел затянуть? Или хотя бы одного-двух перетянуть на другой узел - до 4 оптик из одного узла - это запросто:это чисто примитивный L2 коммутатор: http://www.3com.com/products/en_US/detail....thtype=purchase это навороченный L2-L3-L4: http://www.3com.com/products/en_US/detail....thtype=purchase это гигабитный L3: http://www.3com.com/products/en_US/detail....thtype=purchase Их всех можно попарно (не обязательно одинаковые) транком объединять (4 или 8 портов), тогда получите 8 портов SFP, но ради 5 портов получить столько пустых... В один большой узел можно поставить такие решения, но дешевле пары 2816 и даже пары 3812 они не будут: дорогущая L3-коробка под SFP: http://www.3com.com/products/en_US/detail....thtype=purchase Вот эта коробка новее, умнее(L2/L3/L4 и extended image) и дешевле (но всё равно порядка $5K без модулей), правда у нас я её у поставщиков не вижу: http://www.3com.com/products/en_US/detail....sku=3CR17258-91 e. Через узел 6 клиенты получают доступ в Интернет. Какое оборудование, помимо серверов и коммутатора, стоит в этот узел добавить?А что делается на серверах? Чего не хватает, то и добавте. Где физически расположен ADSL и спутник - значения не имеет - там трафик такой мизерный, что по гигабитному волокну Вы его в отдельном VLAN можете пробрасывать куда угодно и там его уже раздавать - хоть в 12 хоть ещё куда...Вот это тоже quote, но у кривого движка от него сносит крышу: g. Стоит ли устанавливать 19" шкаф в узел 6, 12. НЕТ, НА ПОЛ ПОБРОСАТЬ ВСЁ! :-/ Ну вопрос просто убивает. 5 оптических линий, коммутационный узел гигабитный - куда Вы это всё девать собрались? Если там отдельное помещение, то тогда хватит просто 19" стойки, если помещение не совсем отдельное, или хочется от пыли и прочего защитить оборудование - тогда шкаф - если только для коммутаторов и UPS, тогда 9U-12U настенный. Для серверов - напольный глубокий. В принципе, смотря что считать "сервером" - AT-корпус с K6-2 вполне и в настенный шкаф влезет. Не понимаю, зачем при наличии гигабитной магистрали Вам 2 серверных помещения - это imho неправильно и невыгодно - в серверном помещении должен быть кондиционер и прочее - это всё денег стоит. Да и обслуживание и охрана каждого узла - отдельная статья расходов. Потому рекомендую Вам переделать схему, стянув или всю оптику в один узел, или оставив кроме центрального узлы с не более чем 4 (а лучше 3 - на будущее) оптическими портами. Все серверы и оптику нужно стянуть в один узел с охраной, кондиционированием итд. Edited July 18, 2006 by Korj Вставить ник Quote
BETEPAH Posted July 19, 2006 Posted July 19, 2006 ещё много зависит от количества потенциальных клиентов, если на 100 человек делать - всё делается намного дешевле, если на 2000, то порядок цен совершенно другой, хотя и в первом случае если очень хочется гигабитную магистраль, то в 15000уе не уложиться никак. Вставить ник Quote

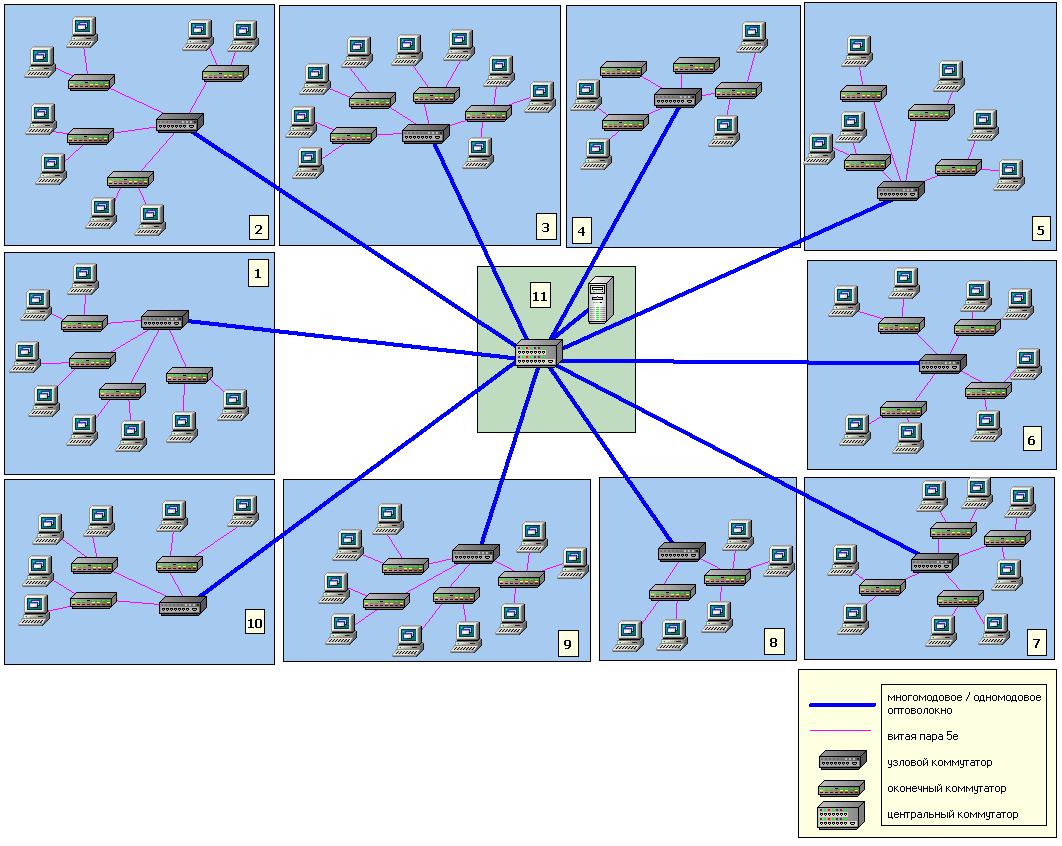

AJTopper Posted July 22, 2006 Author Posted July 22, 2006 (edited) Рисунук - новая схема сети .... (оптика - только одномод) Сеть состоит и 10 сегментов: • Сегмент №1 Узловой коммутатор объединят 6 оконечных неуправляемых 5(8) портовых коммутаторов. • Сегмент №2 Узловой коммутатор объединят 7 оконечных неуправляемых 5(8) портовых коммутаторов. • Сегмент №3 Узловой коммутатор объединят 13 оконечных неуправляемых 5(8) портовых коммутаторов. • Сегмент №4 Узловой коммутатор объединят 6 оконечных неуправляемых 5(8) портовых коммутаторов. • Сегмент №5 Узловой коммутатор объединят 8 оконечных неуправляемых 5(8) портовых коммутаторов. • Сегмент №6 Узловой коммутатор объединят 10 оконечных неуправляемых 5(8) портовых коммутаторов. • Сегмент №7 Узловой коммутатор объединят 7 оконечных неуправляемых 5(8) портовых коммутаторов. • Сегмент №8 Узловой коммутатор объединят 9 оконечных неуправляемых 5(8) портовых коммутаторов. • Сегмент №9 Узловой коммутатор объединят 8 оконечных неуправляемых 5(8) портовых коммутаторов. • Сегмент №10 Узловой коммутатор объединят 5 оконечных неуправляемых 5(8) портовых коммутаторов С большим трудом удалось преобразовать предыдущую схему в звезду =) Далее пришлось отказаться от оптики к оконечным свичам (кстати решили использовать в качестве оконечных коммутаторов - Allied Telesyn AT-FS708LE 8* 10/100TX или AT-FS705L 5* 10/100TX Switch с внешними блоками питания, т.к. с дома больше 8 человек думаю трудно получить будет). Далее при помощи П296 оконечные коммуторы соединяются с узловыми (расстоние до узлового коммутатора не более 200 метров, в будующем на оптику заменем). В качестве централього коммутатора думаем взять ATI AT-9410GB L2 10x10/100/1000T + 2xGBIC в него все магистрали втыкаться будут. Кстати может быть с ним кто-нить имел дело? Встал вопрос в выборе узловых коммутаторов и медиаконвекторов ..... жесть .. голова кругом ... начитался чёрт знает чего .... наверное тоже что-нить из АТИ придётся брать теперь .... вот только что ... посоветутйте плиз .. нагрузка в сети не большая будет (максимум 300-400 пользователей) .... в узловой коммутатор не больше 16 П296 втыкаться будет .... и выходить одномодовая оптика ...... вот теперь и думаю что взять .... я уже на грани истерики .... всё на следующей неделе будет прокладываться .. а с оборудование одни траблы ...... ( и медиаконверторы .... что б их =) ... походу дела нужны с 1000BaseT на 1000BaseFX .... но цены чего-то реактивные !!! по по 700 $ за штуку !!! этож жесть! .... И последний вопрос ... GBIC (Gigabit Interface Converter) для чего используется ???? на TI AT-9410GB их 2 штуки .... Вот что ещё спросить хотел .... стоит ли 2 жилы прозапас на узловом коммуторе оставлять? И как я понял в медиаконвертов втыкается 2 жилы .... и выходит витуха ..... а можно ли одной жилой обойись? (WDM вроде .. или как там эта технология называется .... и уместо ли её в моей схеме использовать?) Edited July 22, 2006 by AJTopper Вставить ник Quote
Korj Posted July 24, 2006 Posted July 24, 2006 п.Ржевский - Господа, давайте искупаем наших коней в шампанском! гусары - Но, поручик, у нас же нет таких денег! п.Ржевский - ну тогда хоть кошку пивом обольём... L2 в центре с 256 VLAN - уже смешно. Медиаконверторы - ещё больше кайфа. П296 сегодня класть да ещё "потом переложим"... мда... Вставить ник Quote
AJTopper Posted July 25, 2006 Author Posted July 25, 2006 (edited) п.Ржевский - Господа, давайте искупаем наших коней в шампанском!гусары - Но, поручик, у нас же нет таких денег! п.Ржевский - ну тогда хоть кошку пивом обольём... L2 в центре с 256 VLAN - уже смешно. Медиаконверторы - ещё больше кайфа. П296 сегодня класть да ещё "потом переложим"... мда... действительно много глупостей написал ...... признаю ..... дело было ночью (да и опытав таких делах у меня почти нету) своими силами полюбому справится не получится .... начал поиски специалиста в этом нелёгком деле ... * на ядро - до 25 000 $ * на узел - до 8 000 $ * на дом - до 2 000$ с такими затратами теперь думаю всё задуманное реальней будет реализовать .... может у кого-нибудь есть желание посодействовать? (не за просто так конечно) пишите в личку Edited July 25, 2006 by AJTopper Вставить ник Quote
Korj Posted July 25, 2006 Posted July 25, 2006 (edited) Что-то это глупо всё выглядит. То у Вас уже завтра всё класть будут, то на 3com денег не хватает, берёте AT, то вдруг бюджет в 10 раз вырастает и неспешно ищете специалиста... И как вы по $500 с человека окупать собрались? За 100 лет? А по схеме если отвлечься от запредельных сумм, но не выкручиваться, то можно порекомендовать в центр http://www.3com.com/products/en_US/detail....sku=3CR17258-91 В узлы: http://www.3com.com/products/en_US/detail....thtype=purchase В дома либо что-то б/у 3com старое, либо что-то типа: http://www.dlink.ru/products/prodview.php?type=13&id=521 с 100-fx модулем либо если более-менее нормально с финансами - http://www.3com.com/products/en_US/detail....sku=3CR17561-91 плюс медиаконвертор на 100-fx. В гигабите до дома с 8 пользователями смысла не вижу. Edited July 25, 2006 by Korj Вставить ник Quote
AJTopper Posted July 25, 2006 Author Posted July 25, 2006 Тема закрыта - всё разрешилось. Вставить ник Quote
