Поведение CCR1036 при протухании конденсаторов

[nixx]

Стоял себе CCR1036-12G-4S (совсем старый с одним бп), лопатил абонентов.

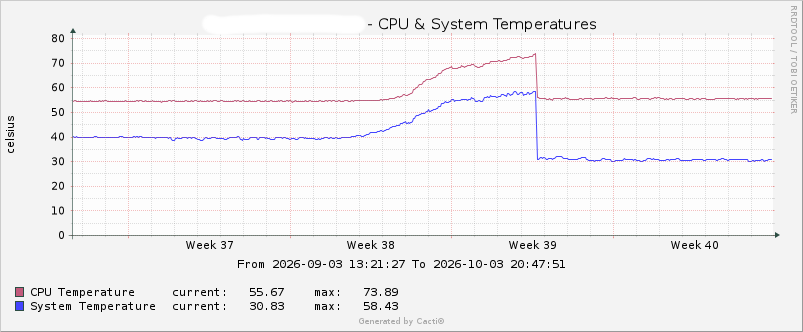

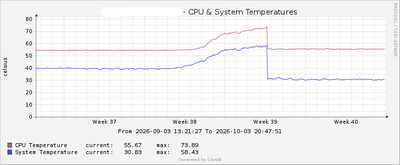

И тут в один прекрасный день заббикс говорит "у нас микрот в перегрев ушел". Стоп. Какой перегрев? На него и еще пять соседей дует прямой наводкой кондей. У соседей всё в порядке. А у этого перегрев.



Первая мысль - радиатор отстрелился и ушел гулять... потом вспоминаю, что вроде как на винтах там всё.

В общем, перелил конфиг на преемника, переткнул кабели.

Ребучу перегретого. Грузится, встаёт нормально. Выключаю, снимаю, кладу на стол, включаю... на экране "starting kermel" минут 5, дальше я ждать не стал.

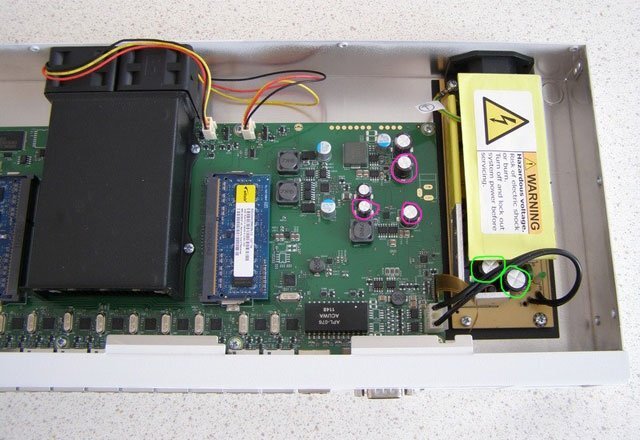

Разбираю - в блоке питания уже поменянные до меня (минимум года 4-5 назад) кондеры, на основной плате - три надутых и один скорей всего тоже меняный ненадутый, но явно со следами пайки.

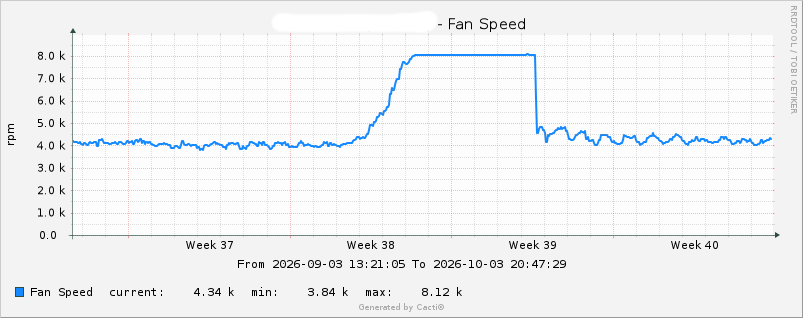

После перепаивания трех надутых полсуток - полет нормальный, перегрева нет, кулеры тоже в норме.



Но всё же хочется уточнить у опытных ремонтников - там больше ничего не протухает помимо конденсаторов? Что-то еще выпаять, прозвонить, проверить?

[jffulcrum]

Индуктивности

Вообще, к сожалению, из примерно сотни CCR тех лет, прошедших через меня, в живых сейчас на сетях осталось меньше десятка.

[straus]

В 03.10.2026 в 21:05, nixx сказал:

После перепаивания трех надутых

Менять лучше сразу все, кроме полимерных (которые голые без плёнки).

В БП тоже рекомендуется заглянуть, там в первичной (сетевой) части есть малеький конденсатор, что-то вроде 10 uF x 50 V - его лучше в профилактических целях тоже заменить.

Edited Saturday at 07:27 PM by straus

[nixx]

4 минуты назад, straus сказал:

Менять лучше сразу все, кроме полимерных (которые голые без плёнки).

кстати, вот еще забыл спросить. под надутыми кондерами комбинированные площадки - как под обычные электролиты, так и под полимерные.

обратил внимание на это, уже когда затарился электролитами.

у окружающих есть опыт впайки туда полимерных? проходит без нюансов?



48 минут назад, jffulcrum сказал:

Индуктивности

Вообще, к сожалению, из примерно сотни CCR тех лет, прошедших через меня, в живых сейчас на сетях осталось меньше десятка.

писк перед раскруткой - это абсолютно нормально.

у микротовских инженеров не хватило таланта сделать подачу начальной напруги на кулера ступенькой, чтобы хватало дернуть лопасти, а подается плавно, и пока напряжения не хватает, чтобы раскрутиться - там всё пищит внутри.

[straus]

30 минут назад, nixx сказал:

кстати, вот еще забыл спросить. под надутыми кондерами комбинированные площадки - как под обычные электролиты, так и под полимерные.

обратил внимание на это, уже когда затарился электролитами.

у окружающих есть опыт впайки туда полимерных? проходит без нюансов?

До импульсных стабилизаторов вообще никаких проблем. На выходе импульсников - лучше поставить с ёмкостью 1.5-2.5 раза меньше. Причина не в ёмкости, а в очень малом внутреннем сопротивлении полимерных, теоретически DC/DC могут сорваться в неустойчивый режим, если цепь ОС не рассчитана на такое. Лучше всего посмотреть даташит на используемую микросхему, там в пункте про выходной конденсатор будут расписаны ограничения по ESR, и часто упоминаются конкретно полимерные.

[Saab95]

2 часа назад, nixx сказал:

Но всё же хочется уточнить у опытных ремонтников - там больше ничего не протухает помимо конденсаторов? Что-то еще выпаять, прозвонить, проверить?

Конденсаторы нужно использовать хорошие и качественные. Просто так купить такие сложно - дорогие и много подделок. Лучше всего искать на каких-то производствах, где из используют, там точно нормальные. Либо выпаивать из старых материнских плат, блоков питания и т.п. У нас еще валяются детали начала 2000 годов - там много годных конденсаторов, у которых и емкость соответствует, и сопротивление.



1 час назад, jffulcrum сказал:

Вообще, к сожалению, из примерно сотни CCR тех лет, прошедших через меня, в живых сейчас на сетях осталось меньше десятка.

У нас все живые, кроме конденсаторов ничего не меняли. Стоят трудятся на отдаленных частях сети, где достаточно скоростей 1Г на порт, т.к. первые модельки были с 4-мя сфп только.

[nixx]

14 часов назад, Saab95 сказал:

Конденсаторы нужно использовать хорошие и качественные. Просто так купить такие сложно - дорогие и много подделок.

предлагаете Epcos брать? )

Edited yesterday at 11:27 AM by nixx

[straus]

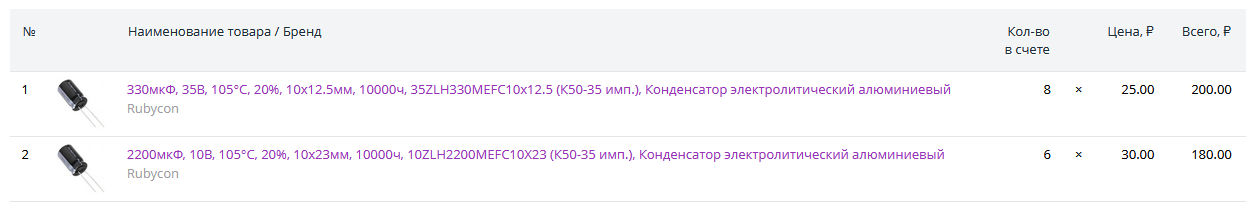

Rubycon ZLH - это очень хорошо, если не подделка. Производители массовой хрени не могут такие позволить из-за цены.

[Saab95]

5 часов назад, nixx сказал:

предлагаете Epcos брать? )

Сколько их там нужно заменить? Даже если на одно устройство потребуется 1000р. заплатить, то такой ремонт позволит еще лет 5 работать без нареканий.



Плохие конденсаторы (которые массово продают везде), после замены и 2-3 месяца не отрабатывают.

[straus]

Сааб только забыл написать, что означает "хорошие и качественные" применительно к данному устройству.

Вот например серия GXL - очень хорошие и очень качественные, и даже аж до 125 градусов (вместо 85 и 105 у обычных), но для данного применения не подходят.

[RialCom.ru]

В 03.10.2026 в 23:31, Saab95 сказал:

У нас еще валяются детали начала 2000 годов - там много годных конденсаторов, у которых и емкость соответствует, и сопротивление.

25 лет Вы серьезно ожидаете от их надежность?

[Saab95]

4 часа назад, RialCom.ru сказал:

25 лет Вы серьезно ожидаете от их надежность?

Проверить можно емкость, сопротивление, разные частотные характеристики. Если они в порядке, почему конденсаторы должны оказаться не надежными? Они же все это время не работали, а просто лежали.



Вон часы есть советские настенные стрелочные, у которых управление электронным блоком (там микросхема, конденсаторы есть и т.п.) им лет 50 - так за сутки на 1-2 минуты спешат. Раньше на такую погрешность и внимания бы не обратили, т.к. не было точного времени через интернет для контроля. С большой долей вероятности их и подстроить можно - внутри резистор переменный имеется, краской застопорен.
