Древние EDFA: как их мониторить?

[[anp/hsw]]

Приветствую уважаемое сообщество!

Попал ко мне в руки EDFA с RS232 и RS485 портами (но без ethernet), и я никак не могу найти, как его мониторить.



На индикаторе пишет:

RTM EDFA 1550-18

comm baud rate 19200

software ver 1.23



Если кнопками на передней панели потыкать, все что надо показывает, но на RS232 не реагирует.

При включении подает на ногу 2 порта -7v, на третьей как было 0, так и остается. Пробовал разные COM-переходники (с уровнями 5v и 12v) - в терминале ни на что не реагирует и при включении ничего не выводит.

Подозреваю, что он должен выводить статистику после нажатия какой-то магической клавиши, но не понимаю, какой.

Усилок, судя по всему, нонейм. Никаких маркировок я не нашел на нем.

По дизайну подозрительно похож на https://alm-t.com/Opticheskii-usilitel-EDFA-1550-nm-14-dBm-dia.htm



Осталась ли у кого-нибудь документация по командам на подобное чудо?

[Глеб Высоцкий]

В принципе, марку RTM первыми возили в РФ 7-я система

http://www.7system.ru/

Но после ее возили все, кому не очень. Натурально, это не оригинальная разработка, а клон, и его близнецы найдутся с другими марками.

Марку diSat возит Сателлит ЛТД

www.satellite.ru



В 25.03.2026 в 13:43, [anp/hsw] сказал:

При включении подает на ногу 2 порта -7v, на третьей как было 0, так и остается.

По идее, должно быть наоборот, 2 - прием, 3 - передача. Проверьте ещё раз. Возможно, это "нестандартный" разъем под так называемый "нуль-модемный кабель" (прием к приему, передача к передаче). Если так, то к вашему переходнику нужен ещё кабель-переходник.



В остальном: на ТХ минус - это состояние "1" (стоп-условие), т.е. нормальное состояние линии передачи, которая ничего не передаёт. А линия RX - вход, на ней ничего и не должно быть.

В 25.03.2026 в 13:43, [anp/hsw] сказал:

Пробовал разные COM-переходники (с уровнями 5v и 12v) - в терминале ни на что не реагирует и при включении ничего не выводит.

Однозначно нужен переходник 12В, "классический". На 5-вольтовом 232 в принципе не бывает минуса. К слову, сжечь 12В порт можно довольно легко.



В 25.03.2026 в 13:43, [anp/hsw] сказал:

Подозреваю, что он должен выводить статистику после нажатия какой-то магической клавиши, но не понимаю, какой.

1. Попробуйте между ТХ и GND включить светодиод через резистор 1...5кОм, катодом к земле (5). Если на порту будет хоть какая-то активность, он будет мигать.

2. Попробуйте подключить ПК через 12В переходник (а ещё лучше, если найдете старый компьютер с железным 232-м), настроить порт на 19200-8-N-1, flow control - OFF, запустить терминальную программу (Putty, Hiperterminal и т.п.), открыть сеанс и после включить девайс в сеть. Если ничего не выдаст, попробуйте раз 10-15 быстро нажать Enter. У меня в работе частенько был один девайс, который мониторился через 232 в некоем "пакетном режиме", с помощью фирменной утилиты. В этом режиме он обычному терминалу не отвечал. Чтобы перевести его из пакетного режима в нормальный и начать работу с CLI, надо было дать ему такой пендель - штук 10 Enter-ов в течение секунды-двух.

3. Попробуйте связаться со спецами из упомянутых выше контор. Можете от меня привет передать 🙂

[[anp/hsw]]

2 часа назад, Глеб Высоцкий сказал:

Возможно, это "нестандартный" разъем под так называемый "нуль-модемный кабель" (прием к приему, передача к передаче). Если так, то к вашему переходнику нужен ещё кабель-переходник.

Проверял и нуль-модемным, ноль реакции. Кабель и переходник рабочие - тест петли через замыкание 2 и 3 ног проходит на любой скорости.

2 часа назад, Глеб Высоцкий сказал:

1. Попробуйте между ТХ и GND включить светодиод через резистор 1...5кОм, катодом к земле (5). Если на порту будет хоть какая-то активность, он будет мигать.

У меня переходник уже с таким светодиодом, в первую очередь по нему смотрю, но там тишина как в обычном так и в нульмодемном включении (он реагирует только на положительную полярность).



2 часа назад, Глеб Высоцкий сказал:

Если ничего не выдаст, попробуйте раз 10-15 быстро нажать Enter. У меня в работе частенько был один девайс, который мониторился через 232 в некоем "пакетном режиме", с помощью фирменной утилиты. В этом режиме он обычному терминалу не отвечал. Чтобы перевести его из пакетного режима в нормальный и начать работу с CLI, надо было дать ему такой пендель - штук 10 Enter-ов в течение секунды-двух.

Не прокатило. Что я только не делал - и всю ASCII-таблицу загружал, и enter и бинарные данные по очереди...

Думал, где-то есть описание протокола взаимодействия, но все ссылки исключительно маркетинговые, без реальной документации по протоколу.



Уже и RS485-ethernet конвертер заказал, думаю может с ним легче будет.

Нейросеть вообще говорит, что в этих усилителях RS232 используется для заливки прошивки, а вся работа построена поверх 485.

[dIMbI4]

не факт что разъем на задней панели вообще куда то припаян

[[anp/hsw]]

17 минут назад, dIMbI4 сказал:

не факт что разъем на задней панели вообще куда то припаян

Разбирал, припаян.

Там 3 провода, как раз на 2,3,5 контакты.

И RS485 припаяны, там 4 провода.

[Глеб Высоцкий]

1 час назад, [anp/hsw] сказал:

Проверял и нуль-модемным, ноль реакции.

Принцип - прием компьютера должен подключаться к передаче девайса и наоборот. Проверьте напряжения на ответных пинах переходника. Где на одном ноль, там на ответном должно быть минус 12 (минус 7 вполне себе допустимо для 232). И наоборот, соответственно.

1 час назад, [anp/hsw] сказал:

Уже и RS485-ethernet конвертер заказал, думаю может с ним легче будет.

Имхо, с ним будет ещё геморройней. В принципе, в 485 используется та же самая асинхронная передача, с такими же длительности и скоростями, как в 232-м. Отличаются физические уровни - в 232 по одному сигналу ТХ и RX относительно земли, а в 485 две дифференциальных пары (ТХ прямой и инверсный + RX прямой и инверсный), землю можно вообще не подключать.

А вот протоколы отличаются, т.к. 232 предполагает прямое подключение двух приборов один к другому, а 485 изначально рассчитан на подключение к одному Мастеру нескольких Слейвов параллельной шиной. Поэтому 1) у каждого слейва должен быть свой индивидуальный адрес, по которому мастер к нему обращается и 2) слейв по умолчанию ничего не передаёт, пока не получит запрос от мастера - иначе может случиться конфликт.

Короче, обычная командная строка с 485 работать, скорее всего, не будет. Нужна специальная утилита мониторинга.



1 час назад, [anp/hsw] сказал:

Нейросеть вообще говорит, что в этих усилителях RS232 используется для заливки прошивки, а вся работа построена поверх 485.

Посмотрите на сайте Сателлита (ссылка выше) описания на EDFA diSat. Там упоминается некая программа мониторинга. Правда, ни самой этой программы, ни её описания нету.

[witch]

В дополнение к RS485
для работы нужно знать таблицу адресов, чтобы запросить по RTU надо знать адрес и функцию.

софт для работы по 485  https://www.modbustools.com или http://qmodbus.sourceforge.net



[[anp/hsw]]

2 часа назад, Глеб Высоцкий сказал:

Проверьте напряжения на ответных пинах переходника.

Все в норме, подключение корректное.

2 часа назад, Глеб Высоцкий сказал:

1) у каждого слейва должен быть свой индивидуальный адрес, по которому мастер к нему обращается

Кнопками в меню нашел адрес, менять не дает, записан статически. Но хотя бы он есть.



2 часа назад, Глеб Высоцкий сказал:

Короче, обычная командная строка с 485 работать, скорее всего, не будет. Нужна специальная утилита мониторинга.

Мне будет достаточно того, что переходник сможет просунуть rs485 в tcp. Даже уже я сам что-то наговнокодить могу.



2 часа назад, Глеб Высоцкий сказал:

Посмотрите на сайте Сателлита (ссылка выше) описания на EDFA diSat.

Смотрел там, ничего ценного.



7system ответили:

Цитата

Поискали в документациях, ничего про снятие данных с этого порта нет.

Скорее всего никто этой возможностью не интересовался никогда и они даже не в курсе.

Я почему-то думал, что это must-have на уровне с мониторингом UPS...



2 часа назад, witch сказал:

софт для работы по 485

Если я без софта просто отправлю в порт какой-то заранее сформированый пакет без использования спец.программы, девайс мне ответит хоть что-нибудь?

[witch]

ну совсем без софта не получится. нужно на 100% знать что запрос правильный.(Slave ID, register, функция, длинна, CRC)

Я в основном работаю с Wirenboard вот тут и тут можно почитать как из под линуха и пр. ОС работать с модбас



ЗЫ: купили бы для начала USB-RS485 копейки стоит.

Edited March 27 by witch

[straus]

Возможно, что через RS-232 реализовано только управление загрузкой и обновлением прошивки. Тогда попробовать сразу после включения питания несколько раз нажать Ctrl-Q.

[witch]

Добавлю. без карты регистров с описанием вы не поймете НИЧЕГО! и карта регистров нужна именно на ту версию прошивки, которая у вас!

[Глеб Высоцкий]

В 27.03.2026 в 14:12, witch сказал:

В дополнение к RS485
для работы нужно знать таблицу адресов, чтобы запросить по RTU надо знать адрес и функцию.

софт для работы по 485  https://www.modbustools.com или http://qmodbus.sourceforge.net

@witch , Modbus  и RS-485 вовсе не обязаны быть вместе. Масса оборудования мониторится через 485, где никаким Modbus- ом и не пахнет.

[witch]

10 часов назад, Глеб Высоцкий сказал:

@witch , Modbus  и RS-485 вовсе не обязаны быть вместе. Масса оборудования мониторится через 485, где никаким Modbus- ом и не пахнет.

Да, согласен, некорректно высказал. 485 это L1  просто я в  99% случаев, где сталкиваюсь с ним, это modbus

Edited March 29 by witch

[Глеб Высоцкий]

В 27.03.2026 в 16:25, [anp/hsw] сказал:

Если я без софта просто отправлю в порт какой-то заранее сформированый пакет без использования спец.программы, девайс мне ответит хоть что-нибудь?

Чисто теоретически - да. Был какой - то фантастический рассказ, там профессор читал лекцию по теории вероятностей. И привёл такой пример: если посадить за пишущие машинки десять обезьян и предоставить им бесконечное время, то рано или поздно они напечатают все тома британской национальной библиотеки. О один миллионер решил проверить:  посадил десять обезьян, и они реально начали печатать книгу за книгой. Профессор, как узнал, поеехал крышей.

Так что шанс есть.

[Глеб Высоцкий]

В принципе - вот здесь, например, можете посмотреть структуру и синтаксис команд для 485

https://newerasystems.net/wp-content/uploads/2017/08/mn-lpod-100W-Ku-BUC.pdf

Раздел 5.1

[[anp/hsw]]

Получается максимально простой протокол. Адрес известен (написан в меню). Далее просто буду брутфорсить номер параметра. Отдаваемые данные (благо их не много) скорее всего получится связать с аналогичными, которые показываются в меню.

Фактически, мне от EDFA надо проверять наличие входного сигнала (и совсем хорошо, если его уровень).

Самый колхозный вариант, который я придумал, это припаяться к светодиоду, который об этом сигнализирует.

[Глеб Высоцкий]

30 минут назад, [anp/hsw] сказал:

Получается максимально простой протокол.

Ну да, только не факт, что для вашего девайса используется такой же синтаксис. И точно другая система команд.

30 минут назад, [anp/hsw] сказал:

Самый колхозный вариант, который я придумал, это припаяться к светодиоду, который об этом сигнализирует.

А чё тогда заморачиваться с сериальными портами? Параллельно светодиоду включаете светодиод оптопары, а к её фотодиоду ченить типа SNR ERD

https://shop.nag.ru/catalog/00007.avtomatizatsiya-i-monitoring/05629.ustrojstva-monitoringa/snr-erd

[[anp/hsw]]

Такие вещи мне конечно знакомы, и сухой контакт есть куда воткнуть...

Но это колхоз уровня "веб-камера, смотрящая в монитор", которого я бы хотел избежать.

[[anp/hsw]]

Обновляю свой журнал страданий:

Конвертер rs485 ко мне пришел, но теперь другая проблема: я понятия не имею, как его подключать. Оказтывается стандарта нет (и китайцы видимо не договорились друг с другом даже о номинальной совместимости).

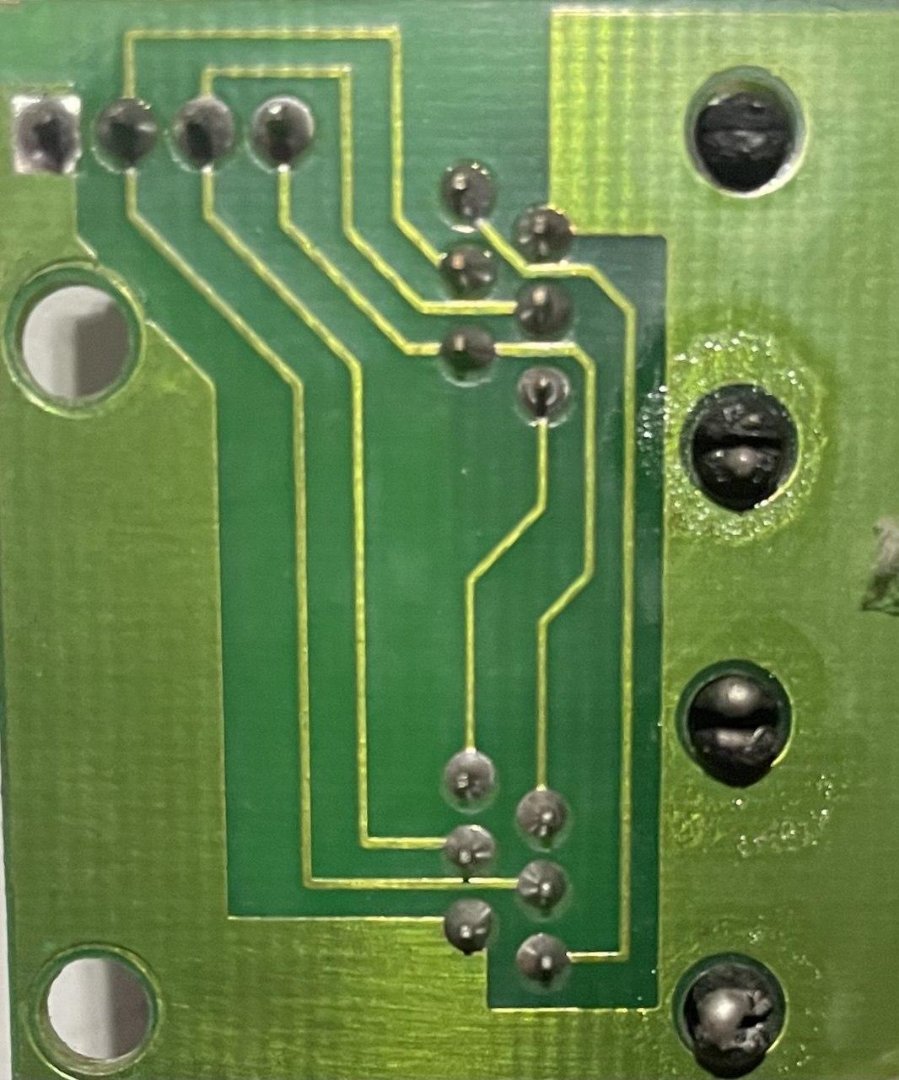

Внутри усилителя такая плата:



Правые контакты - две розетки RJ11, на одной написано RS485 IN, на другой RS485 OUT.

Вот тут у меня ступор: куда что подключать? И в каком режиме? (у rs485 есть режим на 2 пары и на 4)

Между двумя средними контактами порядка 1.7v, остальные не звонятся (в том числе на корпус, хотя казалось бы вот этот большой полигон точно gnd)

Вопрос к знатокам: что эта плата делает?

Я не понимаю, почему тут идет изменение полярности у каждой пары, и какой в итоге из разьемов "правильный".

[straus]

Разная полярность - потому что при обжиме плоского кабеля в нём также получается зеркальное соединение.

Корпус на RS485 как правило не выводится.

Между контактами данных при передаче будут оппозитные сигналы 5 V / 0 V. Без передачи может быть всё, что угодно, зависит от микросхемы приёмника, обычно в ней есть подтяжка к шинам питания. Скорее всего линии данных центральные, но какая A какая B - история умалчивает, надо пробовать.

[[anp/hsw]]

Вот бы еще понять, 2 провода все-таки нужно или 4?

Если мультиметром измерить полярность у пар, то будет плюс-к-плюсу соединение?

А если 4 провода, то тогда затрудняюсь - вторая пара же не имеет напряжения...



Неизвестный протокол + неизвестная распайка, да еще и адрес на нем отображается как "0ab0h" - протокол с ходу определить не смог.

[straus]

Одна пара. Это явно видно. Причём общий обычно не соединяют, это по желанию.



Но 99.99 %, что RS-485 тебе не поможет. Если RS-232 может по собственному желанию плеваться данными, то в RS-485 шина разделяемая, и пока мастер не запросит от нужного адреса - будет тишина.

[[anp/hsw]]

Действительно, двухпроводной интерфейс. Распайка rj11: gnd-b-a-пустой. Поставил терминатор на всякий случай с одного конца.

В итоге ничего умнее не нашел, чем залить в порт содержимое /dev/urandom из линукса. И усилок мигнул лампочкой и выключил лазер. После отключения питания включился как ни в чем не бывало.

То есть связь есть, но протокол неизвестен (на пару мегабайт данных он не ответил ровно ничего, выключив лазер где-то ближе к концу).

На просторах интернета я нашел диагностические программы и описание протокола для ядра edfa, но похоже контроллер работает с какой-то другой системой команд и изолирует rs232/rs485 порты от ядра (даже скорость разная - 9600 против 19200).

Нашел второй усилитель с eth портом. Обрдовался. Воткнул - линка нет. Открыл - ни к rs232 ни к ethernet провода не припаяны, и похоже на плате нет места, куда бы они могли быть припаяны. В меню выдает 485 address: 0000.

Этого героя зовут ОУСН-800-20-1.



Выпаял из первого усилка процессор (pic16f877a) и сунул в программатор, но чуда не произошло, flash и eeprom под защитой от чтения...

[witch]

Печально, но этого стоило ожидать, без документации, ловить нечего.

[jffulcrum]

Да, с RS-485 обычно так и происходит, "техножрец бинарным кодом заклинает дух машины"



19 часов назад, [anp/hsw] сказал:

Выпаял из первого усилка процессор (pic16f877a) и сунул в программатор, но чуда не произошло, flash и eeprom под защитой от чтения...

Обожаю такое, никто не думает о жизненном цикле такого железа (которое буквально может пережить создателей), все боятся, что конкуренты ночью прокрадутся к станку и скоммуниздят бесценный код (зачастую пример из SDK, над которым стажёр попотел пару дней). Жаль законы о публикации исходников спустя 10 лет нигде не прошли копирастического лобби в парламентах.
