SNR-UPS-ONRT-10000-INT Lifepo4 Shoto

[alish13]

Здравствуйте! Задумался об использование онлайн юпс в связке lifepo4 батареей. Хочу к SNR-UPS-ONRT-10000-INTXL подключить Lifepo4 Shoto 48V 100AH 4 штуки соединить последовательно. В общем получится 192V, в настройках юпс прописать сборку 20 аккумов 240V, ток заряда 5А по умолчанию. Настройка для 20 аккумов свинца подразумевает

Полный заряд свинец	~216V.	liifepo4 ~233V
Номинал свинец	192V	Lifepo4 ~205V

Прошу специалистов подсказать насколько рабочая схема.



Edited February 25 by alish13

[straus]

Подводные камни лежат в другой плоскости. Сборки из ячеек Li-FePO4 имеют внутри BMS. Причём функции BMS могут быть от аварийного контроллера и до полноценной балансировки ячеек. Вот здесь и кроется первая неприятность. Дело в том, что отключающим элементом в BMS является пара полевиков. Когда они размыкаются - к ним получается приложено полное напряжение батареи (для 48-вольтовой это до 56 вольт). Они на это рассчитаны. А вот если включить последовательно 4 сборки и сработает аварийное отключение в одной - к полевикам будет приложено полное напряжение всей цепочки, и я более, чем уверен, что полевики 48-вольтовой сборки не расчитаны на напряжение более 200 вольт.

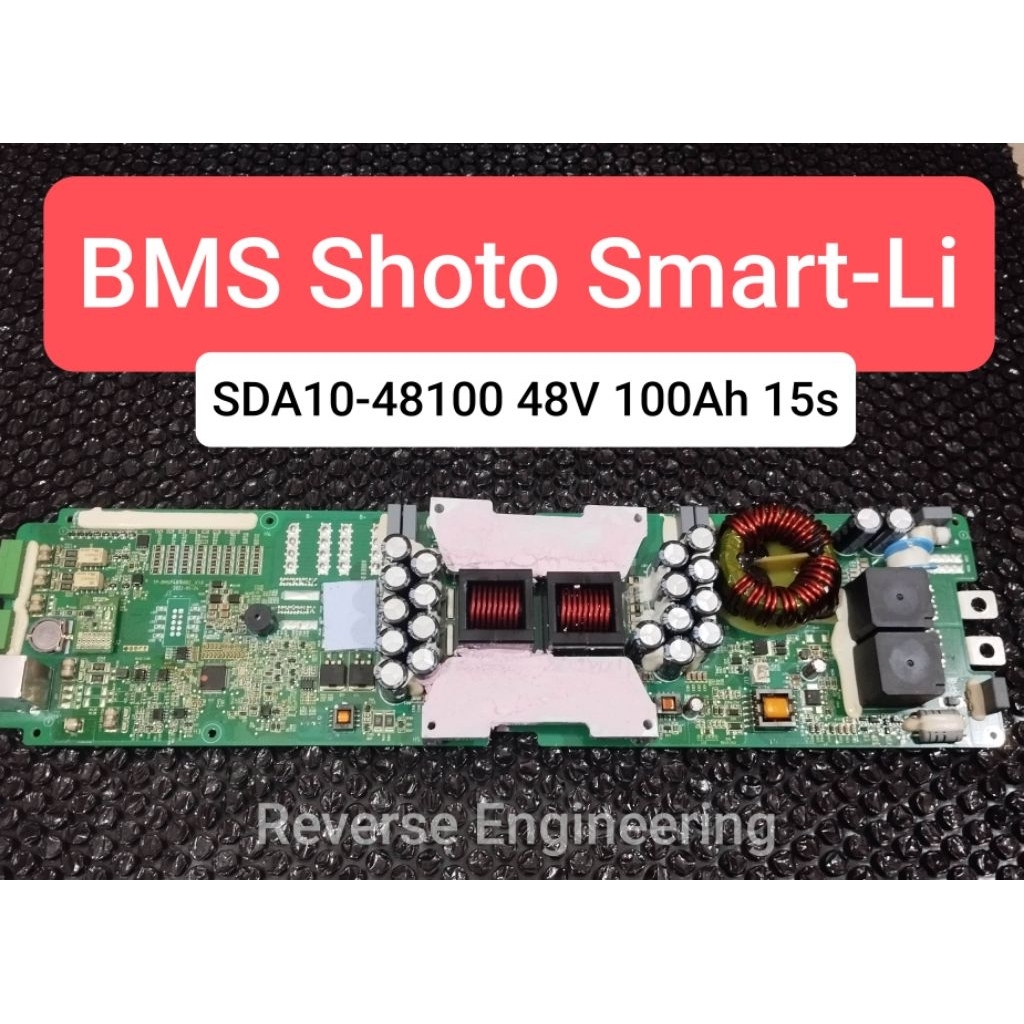

P.S. Нашёл фотку ихнего BMS.



[Saab95]

10 часов назад, straus сказал:

Они на это рассчитаны. А вот если включить последовательно 4 сборки и сработает аварийное отключение в одной - к полевикам будет приложено полное напряжение всей цепочки, и я более, чем уверен, что полевики 48-вольтовой сборки не расчитаны на напряжение более 200 вольт.

Что же никто такие аккумуляторы не соединяет последовательно?

[alish13]

19 часов назад, straus сказал:

Подводные камни лежат в другой плоскости. Сборки из ячеек Li-FePO4 имеют внутри BMS. Причём функции BMS могут быть от аварийного контроллера и до полноценной балансировки ячеек. Вот здесь и кроется первая неприятность. Дело в том, что отключающим элементом в BMS является пара полевиков. Когда они размыкаются - к ним получается приложено полное напряжение батареи (для 48-вольтовой это до 56 вольт). Они на это рассчитаны. А вот если включить последовательно 4 сборки и сработает аварийное отключение в одной - к полевикам будет приложено полное напряжение всей цепочки, и я более, чем уверен, что полевики 48-вольтовой сборки не расчитаны на напряжение более 200 вольт.



P.S. Нашёл фотку ихнего BMS.



Замечание верное, спасибо! Видимо, надо брать одну батарею 192В
