Оптические сплиттеры и СОРМ

[fox_m]

Коллеги, привет!



Подключаем новый СОРМ. Раньше трафик просто отзеркаливали с порта коммутатора, сейчас сказали нужно типа в разрез его ставить. Посоветуйте, какой нужен сплиттер на оптику или как он по научному называется? Аплинки коммутатора - 10Г. Спасибо.

[Saab95]

Нужен оптический кросс и 2 делителя 1х4 с разъемами. Устанавливаете их в кросс по схеме:



Вх, Вых1, Вых2, Вых3, Вых4



Т.к. делителя два, то в следующую планку по этой же схеме второй устанавливаете. Подключаете все патчкордами. Такая схема лучше, чем просто кинуть делители куда-то за стойку и сразу подключать в нужные интерфейсы.



Делители для пон сетей, например.

[fox_m]

Ага, это я уже понял. Единственный непонятный момент. Порт на коммутаторе, с которого забираю трафик, по сути подключается и к соседней сетевой железке и к порту СОРМ? Тут нет противоречий? Порт на СОРМ должен же UP/UP стать?

[vurd]

9 минут назад, fox_m сказал:

Ага, это я уже понял. Единственный непонятный момент. Порт на коммутаторе, с которого забираю трафик, по сути подключается и к соседней сетевой железке и к порту СОРМ? Тут нет противоречий? Порт на СОРМ должен же UP/UP стать?



Вы на WDM это не сделаете. Нужны двухволоконные модули.

Ну может и сделаете, но это нужны 2 цепочки из фильтра drop, потом сплиттер, потом add, только для того, чтобы ответвиться.

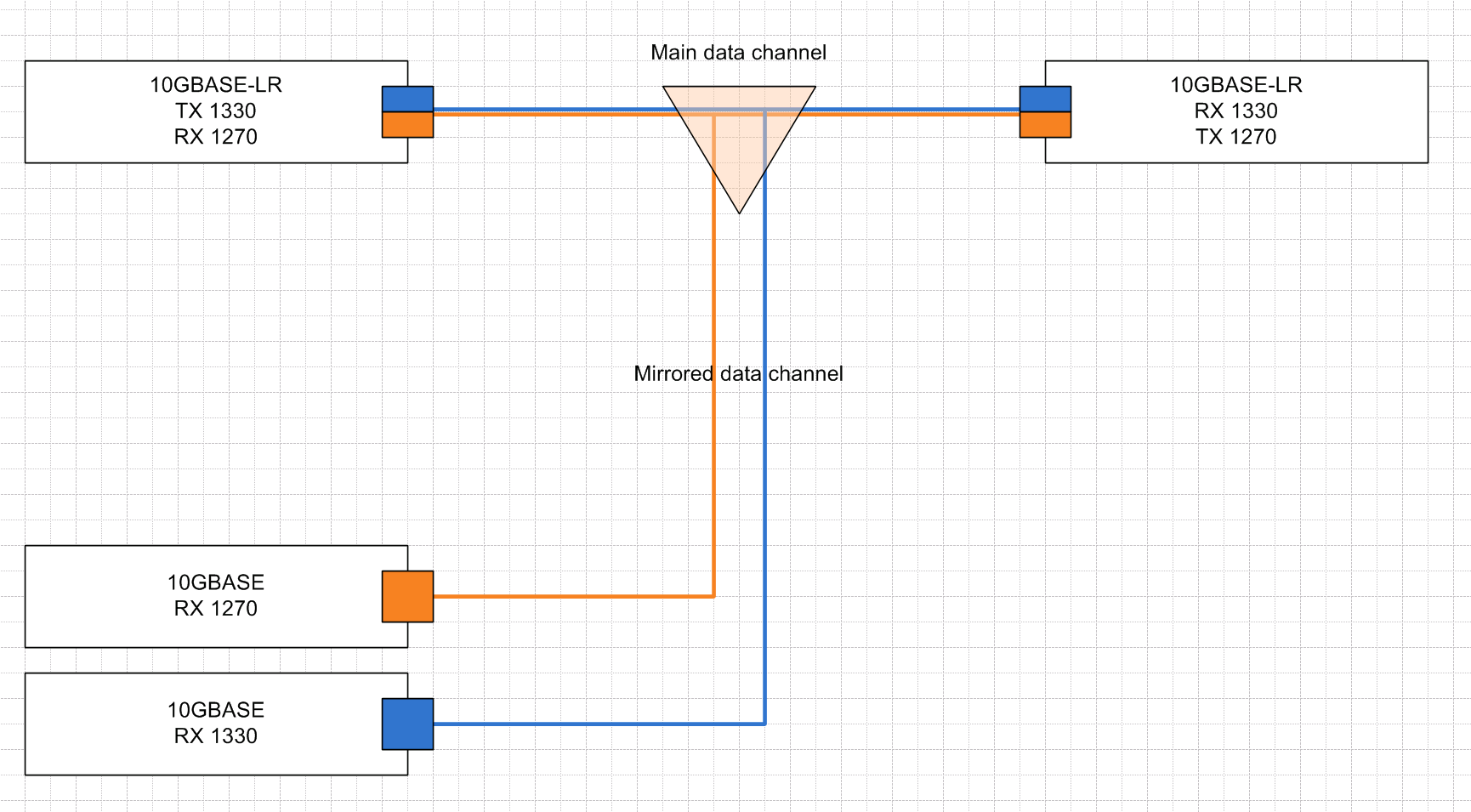

Вот тут схему рисовал в аналогичной теме -



[fox_m]

Спасибо, посмотрел. Я правильно, понял, нужен по суди оптический делитель, как для КТВ, и на СОРМ подается только RX?

[Saab95]

Да, с первого устройства (со стороны интернета) через Tx уходит с волокна через делитель на СОРМ и на Rx роутера со стороны абонентов.

Со стороны роутера абонентов через Tx волокно уходит на СОРМ и на Rx первого устройства.



На СОРМ используются 2 сетевых адаптера, куда на Rx включается только одно волокно от делителей.



Должны оставаться свободные порты на делителях, т.к., возможно, потребуется установить системы блокировки трафика, а на нее тоже нужно зеркало трафика.

[fox_m]

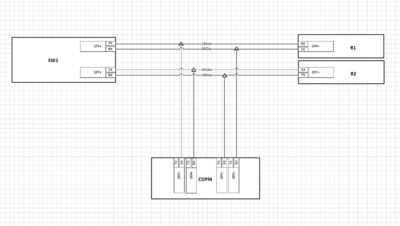

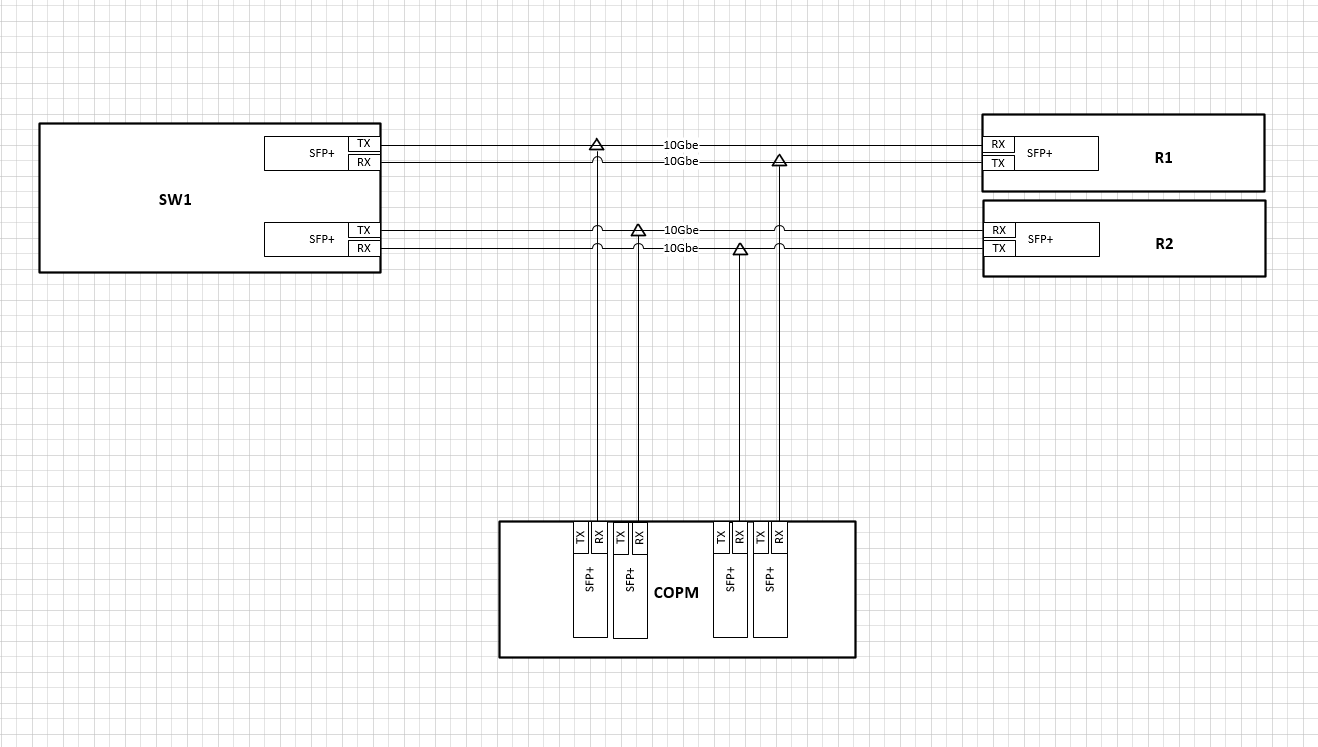

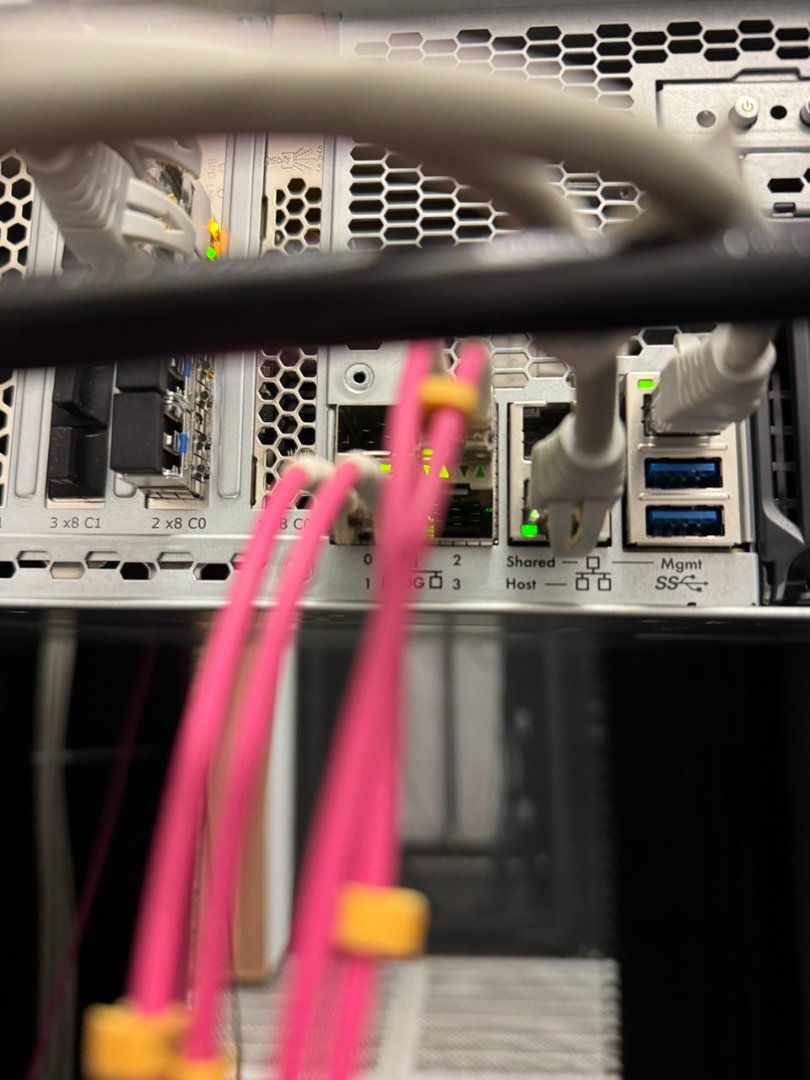

Получается, если мне нужно снимать трафик с двух портом, на СОРМе должно быть 4 порта?



[vurd]

Да, всё правильно

[Saab95]

11 часов назад, fox_m сказал:

Получается, если мне нужно снимать трафик с двух портом, на СОРМе должно быть 4 порта?

Обычно на всех СОРМ-ах уже идут по 4 порта 10Г. Так что это не проблема. Вопрос в возможности железа прогнать 40г трафика - в некоторых дешевых решениях это не возможно, потолок 10Г или 20Г, т.к. расчет идет на то, что в обратном канале скорости мало. Хотя порты и заняты.

[fox_m]

У нас нашего вроде 2 порта. Будем уточнять. Кстати, может посоветуете недорогой коммутатор, на котором можно отзеркалить трафик с порта на порт на скорости до 4-5 Гб/с?

[vurd]

23 минуты назад, fox_m сказал:

У нас нашего вроде 2 порта. Будем уточнять. Кстати, может посоветуете недорогой коммутатор, на котором можно отзеркалить трафик с порта на порт на скорости до 4-5 Гб/с?

Вполне возможно это может успешно сделать cisco 4948e, там буфер 200 мб.

Из практики, зеркалю на 6730 в 40г - вендор на потери не жаловался.

[passer]

4 часа назад, vurd сказал:

cisco 4948e, там буфер 200 мб.

Имхо там 8-9Мб. И кажись сотрудник Цитадели говорил, что зеркалирует 4948e плохо

[vurd]

1 час назад, passer сказал:

Имхо там 8-9Мб. И кажись сотрудник Цитадели говорил, что зеркалирует 4948e плохо

Упс. Пардон. Это я с какой-то линейкой для мангала попутал. 16 в "без е" и 17.5 в "е".

Ну тогда дешевле сплитеров не выйдет.

[fox_m]

В общем, решили остановиться на Оптическом сплиттере. Как выяснилось, портов хватает на СОРМ. Менеджер из Нага посоветовал вот такую стоечную модель: https://shop.nag.ru/catalog/15596.servisnye-shlyuzy/26381.vspomogatelnye-sistemy-bypass-i-tap/76334.snr-po-tap162-mm4-lcupc-r



Edited February 13 by fox_m

[Saab95]

13 часов назад, fox_m сказал:

Менеджер из Нага посоветовал вот такую стоечную модель:

Там, по описанию, деление 1/2 - СОРМ подключите, но более ничего. Кроме всего будет чрезмерно высокий уровень сигналов на SFP модулях. Оптимально 1/4 делитель, будут свободные порты для дополнительных копий зеркала.

[vurd]

3 часа назад, Saab95 сказал:

Там, по описанию, деление 1/2 - СОРМ подключите, но более ничего. Кроме всего будет чрезмерно высокий уровень сигналов на SFP модулях. Оптимально 1/4 делитель, будут свободные порты для дополнительных копий зеркала.

Какой там высокий уровень? Откуда?

Нахер ему 1\4, если задачи такой НЕТ?



Меня больше смущает надпись ОМ4 в описании этого сплиттера. Как и сноска о том, что данная модель позволяет прозводить мониторинг 16 оптических многомодовых линий связи (850/1300 нм)

[Saab95]

22 часа назад, vurd сказал:

если задачи такой НЕТ?

Было несколько случаев, когда оборудование СОРМ приходилось заменять (сам съемник, куда кабели из оптического кросса подключены). При наличии свободных портов зеркалирования, достаточно было установить новый съемник и включить их в параллельную работу. И уже потом отключать старый без перерыва связи и получения данных.



А так да, разница в стоимости сплиттера 1/4 и 1/2 ничтожная, можно экономию получить, а можно надежность сети (зеркалирования) повысить.
