Еще раз про VLAN на mikrotik

weedman · February 5

Здравствуйте, друзья.
На сколько мне известно, в интернете есть три подхода к настройке vlan на mikrotik:

Первый - Настройка switch чипа через его меню (пробовал так только пару раз, матерился)

Второй - Через vlan на интерфейсе. Далее, по необходимости - бриджевание его с нужным интерфейсом, получая access порт. (знаю что так не правильно, получаются больше одного бриджа и нагрузка идет через проц. Судя по всему, я не работал с такими конфигурациями, где это могло стать проблемой)

Третий - рекомендуемый со времен csr3** - Создаю бридж, добавляю в него все нужные порты. в Bridge vlan, добавляю vlan. В свойствах добавляю untag=bridgeX+необходимые порты для access портов, в tagged - необходимые транки. Дальнейшие настройки в interface vlan

Вопросы по третьему варианту, расставлению галочек и выбору опций Frame types.

В мануале, после активации vlan filtering на бридже, нужно выбрать вариант frame types между admit all, admit only VLAN tagged и admit only untagged and priority tagged

Для транковых портов выбираю admit only VLAN tagged, для эксес портов – admit only untagged and priority tagged.

Какие минусы если оставить как есть – admit all? Что значит priority tagged в “admit only untagged and priority tagged”?

Ну и дополнительный вопрос:
Чтобы заработали access порты, нужно заменить PVID 1 на необходимый. Если просто заменить PVID на порту, без добавления его во всех действиях выше, он не заработает как access порт для этого PVID?

Edited February 7 by weedman

jffulcrum · February 5

9 часов назад, weedman сказал:

admit only untagged and priority tagged

Это значит что у кадра есть заголовок DSCP, но нет VLAN. Трогать эти настройки стоит только когда порт к малодоверенному партнёру, и хочется исключить возможность поднасрать (хотя, эта возможность есть лишь при других ошибках в конфигурации)

9 часов назад, weedman сказал:

Чтобы заработали access порты, нужно заменить PVID 1 на необходимый. Если просто заменить PVID на порту, без добавления его во всех действиях выше, он не заработает как access порт для этого PVID?

It depends. Точнее, зависит от свойства порта ingress-filtering. Если оно не взведено - в большинстве случаев порт будет работать как access том VLAN, что в PVID задан. Но на CPU кадры из него не попадут, то есть L2 - да, L3 - нет. Но есть железки, на которых такой порт вообще ничего не будет принимать по факту, из-за особенностей свитча (CRS1xx вроде)

seregaelcin · February 6

Самый правильный подход - это один бридж и во вкладке вланы рулим. Если не понятно читаем официальные доки или смотрим курсы микротовода всея руси Козлова Романа. Он эти темы разжевывал не один раз.

Saab95 · February 6

31 минуту назад, seregaelcin сказал:

Самый правильный подход - это один бридж и во вкладке вланы рулим.

Оно так и есть. На порту можно указать только один влан, например если это абонентский порт и на нем нужно снимать тэг.

Если это транковый порт, тогда можно ничего не настраивать, данные и так через него пойдут, а можно в списке вланов добавлять правила с указаниями какие номера куда могут ходить. Достаточно стенд на столе собрать и "потыкать" - ничего сложного нет.

Еще нужно mac-server отключить на не нужных портах, отображение списка соседей и т.п.

weedman · February 7

Спасибо я получил ответы на вопросы, но возникли другие. Прошу посмореть тему Влияние меток DCSP на работу беспроводной сети

mafijs · February 7

mac-server отключить НЕ нужно. После включения vlan-filtering на bridge клиенты, которые поддключены к access протами уже не видит по МАС ничего, кроме GW. И подключение по МАС не возможно. И транковые порты тоже настраивать нужно. Подключение по МАС или по ИР после включения vlan-filtering на bridge доступно только по MGMT vlan. В процессе настройки желательнрвывести один порт, допустим 24, из bridge и настраивать подключаясь по МАС через этот порт.

Но сааб95 это неосилил.

Выше уже написали смотреть официальную документацию и ролики Козлова Романа.

Saab95 · February 8

В 07.02.2026 в 11:22, mafijs сказал:

Но сааб95 это неосилил.

У нас IPoE на всей сети, куда уж там.

В какой-нито дальней тупиковой ветки сети можно воткнуть хоть RB750 и на нем раздать услугу для 4-х клиентов. Или через сотовый модем подключить абонента со своим адресом где угодно. А тут вланы какие-то обсуждают=)

Fint · May 28

Всех приветную. Помогите разобраться, лыжи не едут.

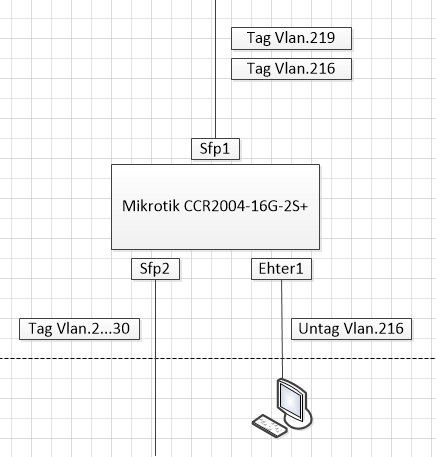

имеется ccr2004
на порт sfp1 повешен вилан, по нему приходит интернет.
на sfp2 повешены куча вланов, уходят в сеть.

Понадобилось по sfp1 принять еще 1 вилан и отдать его с ether1 untagом.
Повесил влиан на sfp1, добавил в брижд созданный вилан и ether1 - и ничего не произошло.

ccr2004 на ROS7, попробовал через Bridge VLAN Filtering, вилан повесил на бридж - и опять ничего... что я делаю не так?

/interface bridge print detail
Flags: D - dynamic; X - disabled, R - running
 0  R name="bridge_216" mtu=auto actual-mtu=1500 l2mtu=1596 arp=enabled arp-timeout=auto
      mac-address=04:F4:1C:00:99:E8 protocol-mode=rstp fast-forward=yes igmp-snooping=no auto-mac=yes
      ageing-time=5m priority=0x8000 max-message-age=20s forward-delay=15s transmit-hold-count=6
      vlan-filtering=yes ether-type=0x8100 pvid=216 frame-types=admit-all ingress-filtering=yes
      dhcp-snooping=no port-cost-mode=long mvrp=no max-learned-entries=auto

 1  R name="bridge_EoIP" mtu=auto actual-mtu=1458 l2mtu=1596 arp=enabled arp-timeout=auto
      mac-address=04:F4:1C:00:99:E9 protocol-mode=rstp fast-forward=yes igmp-snooping=no auto-mac=yes
      ageing-time=5m priority=0x9000 max-message-age=20s forward-delay=15s transmit-hold-count=6
      vlan-filtering=no dhcp-snooping=no port-cost-mode=long mvrp=no max-learned-entries=auto

/interface bridge port print
Flags: H - HW-OFFLOAD
Columns: INTERFACE, BRIDGE, HW, PVID, PRIORITY, HORIZON
#   INTERFACE     BRIDGE       HW   PVID  PRIORITY  HORIZON
0   eoip-tunnel1  bridge_EoIP          1  0x80      none
1   Ypravlenie    bridge_EoIP          1  0x80      none
2 H ether1        bridge_216   yes   216  0x80      none
3   sfp-sfpplus1  bridge_216   yes   216  0x80      none

/interface bridge vlan print
Columns: BRIDGE, VLAN-IDS, CURRENT-TAGGED, CURRENT-UNTAGGED
# BRIDGE      VLAN-IDS  CURRENT-TAGGED  CURRENT-UNTAGGED
0 bridge_216       216  bridge_216      ether1
                        sfp-sfpplus1

Edited May 28 by Fint

jffulcrum · May 28

Если Bridge VLAN Filtering, то Ether1 надо PVID 216 задать

Fint · May 28

1 час назад, jffulcrum сказал:

Если Bridge VLAN Filtering, то Ether1 надо PVID 216 задать

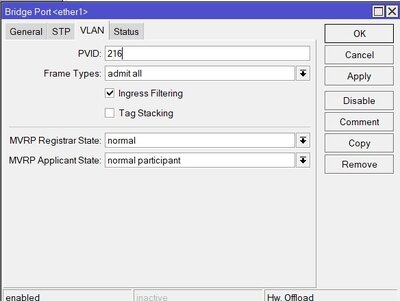

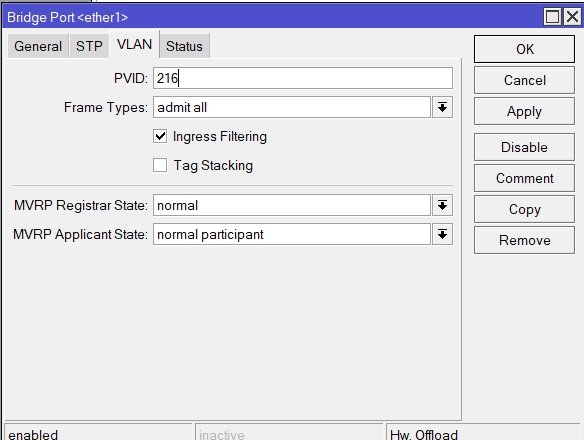

PVID указан

UP. Странные странности.
Для проверки собрал стенд на том же роутере, использовал только медные порты эзер4 и эзер5. Успешно пробросил Vlan, которого на самом роутере нет, между портами, устройства на портах соединились.. Проверил обоими способами.
1 способ:
повесил Vlan.73 на ether5.
создал бридж, в него добавил порты: ether4 и Vlan.73.
dhcp роутера1, находящийся во vlan73, за портом ccr ethet5, успешно выдал адрес роутеру2 за портом ccr ether4.

2 способ:
создал бридж
добавил в бридж ether4 и ether5, у ether4 указал PVID73
добавил vlan в бридже, ether5 tag, ether4 untag.

Все заработало.
Даже без добавления самого бриджа самого в себя тагом во вкладке vlan бриджда. И без навешивания vlan интерфейса на бридж. Это что то видимо для L3, в L2 без этого работает.

Почему все тоже самое не работает между SFP+ и Ether1?

Edited May 28 by Fint

mafijs · May 28

Quote

Почему все тоже самое не работает между SFP+ и Ether1?

Смотреть здесь.

Fint · May 28

49 минут назад, mafijs сказал:

Смотреть здесь.

Через проц же должно работать? Как заставить? 🙂

jffulcrum · May 28

8 часов назад, Fint сказал:
3   sfp-sfpplus1  bridge_216   yes   216  0x80      none

противоречит

8 часов назад, Fint сказал:
0 bridge_216       216  bridge_216      ether1
                        sfp-sfpplus1

216 должен быть или untagged, или же pvid для порта должен быть другим

Saab95 · May 28

5 часов назад, Fint сказал:

Через проц же должно работать? Как заставить?

Свиччипа там же нет, поэтому только программный режим через бридж.

Fint · May 29

9 часов назад, jffulcrum сказал:

противоречит

216 должен быть или untagged, или же pvid для порта должен быть другим

не понял.
bridge_216 должен быть untagget в /interface bridge vlan?
pvid ether1 в /interface bridge port должен быть не 216 а например 1?

7 часов назад, Saab95 сказал:

Свиччипа там же нет, поэтому только программный режим через бридж.

так, вопрос в том, как его заставить программно работать?

jffulcrum · May 29

У вас для sfp1 задан pvid 216, а в свойствах моста он как tagged член VLAN

Fint · May 30

12 часов назад, jffulcrum сказал:

У вас для sfp1 задан pvid 216, а в свойствах моста он как tagged член VLAN

На sfp1 приходит тегированный трафик, значит в бридж портах у sfp1 изменить pvid? поставить 1?

up
сейчас оно так и есть, трафик не идет:

 /interface bridge port print
Flags: H - HW-OFFLOAD
Columns: INTERFACE, BRIDGE, HW, PVID, PRIORITY, HORIZON
#   INTERFACE     BRIDGE       HW   PVID  PRIORITY  HORIZON
0   eoip-tunnel1  bridge_EoIP          1  0x80      none
1   Ypravlenie    bridge_EoIP          1  0x80      none
2 H ether13       bridge_216   yes   216  0x80      none
3   sfp-sfpplus1  bridge_216   yes     1  0x80      none

/interface bridge vlan print
Flags: D - DYNAMIC
Columns: BRIDGE, VLAN-IDS, CURRENT-TAGGED, CURRENT-UNTAGGED
#   BRIDGE      VLAN-IDS  CURRENT-TAGGED  CURRENT-UNTAGGED
0   bridge_216       216  bridge_216      ether13
                          sfp-sfpplus1
;;; added by pvid
1 D bridge_216         1                  bridge_216
                                          sfp-sfpplus1

Edited May 30 by Fint

jffulcrum · May 30

Если я правильно понял задачу, то:

- В SFP1 приходил два VLAN с Интернет

- Один из них используется самим роутером

- Второй надо отдать в Ether1 нетегированным (пробросить на другое устройство)

В итоге:

SPF1 состоит tagged членом обеих VLAN. Его PVID условно 1 (любой, отсутствующий где-либо еще на роутере)

Ether1 состоит untagged во втором VLAN. Его PVID равен номеру этого VLAN

Сам мост состоит tagged в первом VLAN. Его PVID тоже условно 1

В Interfaces вы создаете VLAN интерфейс дочерним к мосту с номером первого VLAN. На него перебрасываете IP и правила FW

Для второго VLAN интерфейса не создается - он транзитный, роутер его видит только по L2

Указанная задача должна решаться так. Ваша задача такова?

Fint · June 1

В 30.05.2026 в 11:45, jffulcrum сказал:

Если я правильно понял задачу, то:

- В SFP1 приходил два VLAN с Интернет

- Один из них используется самим роутером

- Второй надо отдать в Ether1 нетегированным (пробросить на другое устройство)

В итоге:

SPF1 состоит tagged членом обеих VLAN. Его PVID условно 1 (любой, отсутствующий где-либо еще на роутере)

Ether1 состоит untagged во втором VLAN. Его PVID равен номеру этого VLAN

Сам мост состоит tagged в первом VLAN. Его PVID тоже условно 1

В Interfaces вы создаете VLAN интерфейс дочерним к мосту с номером первого VLAN. На него перебрасываете IP и правила FW

Для второго VLAN интерфейса не создается - он транзитный, роутер его видит только по L2

Указанная задача должна решаться так. Ваша задача такова?

Да.

Edited June 1 by Fint

Fint · June 1

В 30.05.2026 в 11:45, jffulcrum сказал:

SPF1 состоит tagged членом обеих VLAN. Его PVID условно 1 (любой, отсутствующий где-либо еще на роутере)

В Interfaces вы создаете VLAN интерфейс дочерним к мосту с номером первого VLAN. На него перебрасываете IP и правила FW

219 VLAN в бридже нет, он в Interfaces создан дочерним к SPF1.

собрал первый vlan (219), как описано в сообщении, через бридж.

Не работает. в /interface bridge hosts необходимые MAC появляются

/interface bridge port print
Flags: H - HW-OFFLOAD
Columns: INTERFACE, BRIDGE, HW, PVID, PRIORITY, HORIZON
#   INTERFACE     BRIDGE        HW   PVID  PRIORITY  HORIZON
2 H ether1        bridge_Sfp+1  yes   216  0x80      none
3   sfp-sfpplus1  bridge_Sfp+1  yes     1  0x80      none

/interface bridge vlan print
Flags: D - DYNAMIC
Columns: BRIDGE, VLAN-IDS, CURRENT-TAGGED, CURRENT-UNTAGGED
#   BRIDGE        VLAN-IDS  CURRENT-TAGGED  CURRENT-UNTAGGED
0   bridge_Sfp+1       216  bridge_Sfp+1    ether13
                            sfp-sfpplus1
;;; added by pvid
1 D bridge_Sfp+1         1                  bridge_Sfp+1
                                            sfp-sfpplus1
2   bridge_Sfp+1       219  bridge_Sfp+1
                            sfp-sfpplus1

 /interface vlan print
Flags: R - RUNNING
Columns: NAME, MTU, ARP, VLAN-ID, INTERFACE
 #   NAME                     MTU  ARP      VLAN-ID  INTERFACE
 0 R 1UPLINK_Sfp+1           1500  enabled      219  bridge_Sfp+1

/interface bridge host print
Flags: D - DYNAMIC; L - LOCAL; E - EXTERNAL
Columns: MAC-ADDRESS, VID, ON-INTERFACE, BRIDGE
 #     MAC-ADDRESS        VID  ON-INTERFACE  BRIDGE
60 DL  --:--:--:--:--:--       bridge_Sfp+1  bridge_Sfp+1
61 D   --:--:--:--:--:--    1  sfp-sfpplus1  bridge_Sfp+1
62 DL  --:--:--:--:--:--    1  bridge_Sfp+1  bridge_Sfp+1
63 D   --:--:--:--:--:--    1  sfp-sfpplus1  bridge_Sfp+1
64 DL  --:--:--:--:--:--  216  bridge_Sfp+1  bridge_Sfp+1
65 D E --:--:--:--:--:--  216  ether13       bridge_Sfp+1
66 D   --:--:--:--:--:--  216  sfp-sfpplus1  bridge_Sfp+1
67 D E --:--:--:--:--:--  216  ether13       bridge_Sfp+1
68 D   --:--:--:--:--:--  216  sfp-sfpplus1  bridge_Sfp+1
69 DL  --:--:--:--:--:--  219  bridge_Sfp+1  bridge_Sfp+1
70 D   --:--:--:--:--:--  219  sfp-sfpplus1  bridge_Sfp+1

Edited June 2 by Fint

jffulcrum · June 2

Какая точно версия ROS?

Какое устройство за Ether13? У провайдера, который VLAN 216 поставляет, нет привязок к MAC?

Fint · June 3

В 02.06.2026 в 10:57, jffulcrum сказал:

Какая точно версия ROS?

ROS 7.18.2 на ней роутер не перезагружается.

В 02.06.2026 в 10:57, jffulcrum сказал:

Какое устройство за Ether13? У провайдера, который VLAN 216 поставляет, нет привязок к MAC?

нет

upd. Всё работает. Перезапустили соединение на той стороне...

Edited June 3 by Fint
