правильный обжим наконечников оптического дроп-кабеля

[malaxit]

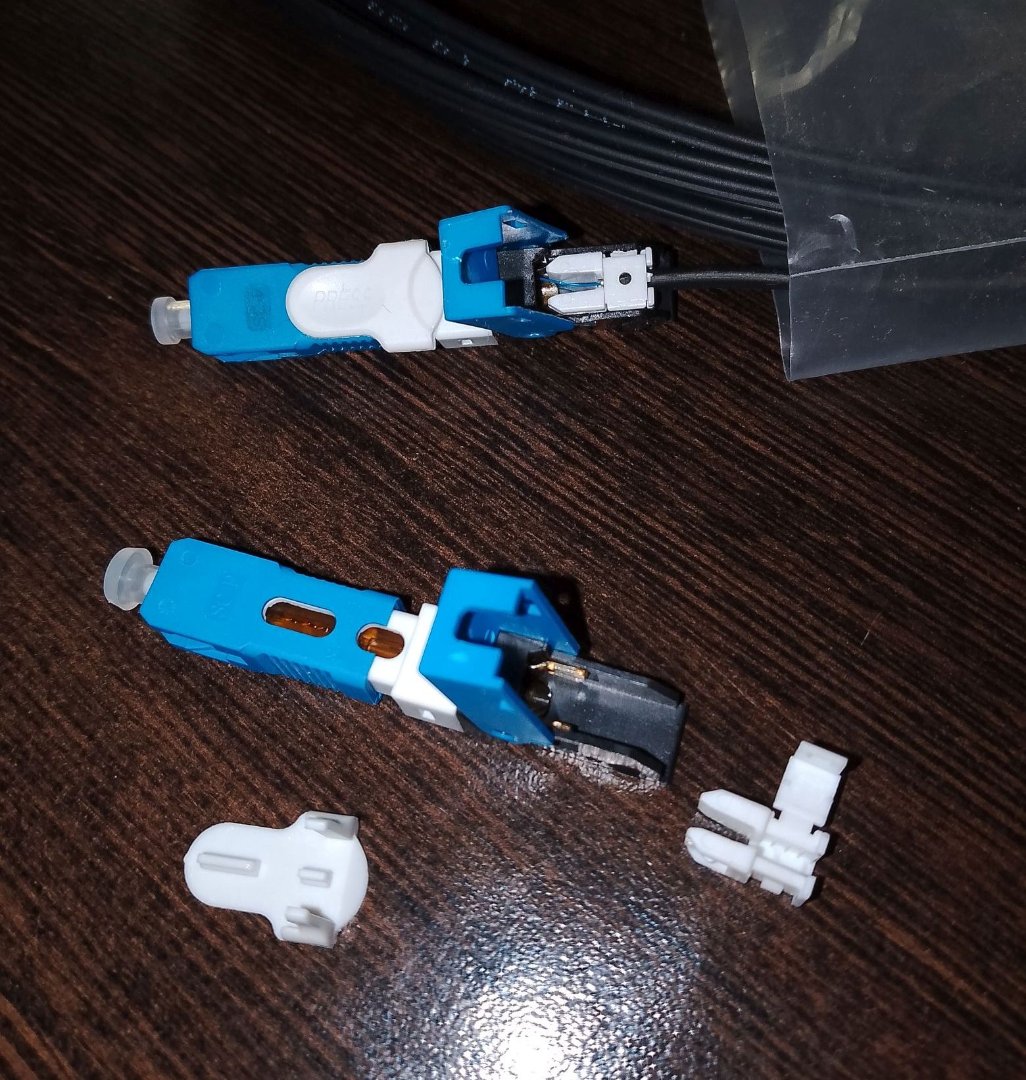

Добрый день! Поделитесь опытом, пожалуйста. Делаю систему видеонаблюдения, тяну самонесущий дроп-кабель. Нашлись вот такие наконечники для него:





Научился их присоединять, разделываю и очищаю волокно, откалываю скалывателем, вставляю до упора, так чтобы волокно слегка изогнулось, а рубашка попала в белую защёлку (верхний наконечник на фото присоединён). Но зажим выглядит хлипко, ненадёжно. Инструкции к этим коннекторам нет, и в интернете не нашлось. Зачем нужна белая защёлка посередине (в левом нижнем углу)? Не заливаются ли эти наконечники смолой?



Оптический кабель использую самый примитивный для прокладки по опорам, вот такой:



[Saab95]

Белая защелка нужна для разных типов кабелей. Изначально туда вставляется самонесущий плоский дроп кабель, не такой как на вашей картинке.



Если идет ввод трубки от кабеля, то для ее зажима и используются белые вставки.



Вообще эти коннекторы, скорее всего, для патч панелей, для дропа идут другие с зажимной винтовой задней частью, которая одевается на кабель.

[passer]

15 часов назад, malaxit сказал:

зажим выглядит хлипко

во-первых, нагрузки он в принципе не несет. Он придерживает за оболочку кабель, чтобы тот не выпал из разъема. Будет натяжение - и заводским патчам поплохеет.
во-вторых, если уж паранойя разыгралась, берете кусочек термоусадки 10-12мм и усаживаете его так, чтобы он перекрыл 2/3 хвостовика (т.е. та часть, которая на фото приподнята в разобранном состоянии) разъема и примерно столько же кабеля; если совсем уж тяжко, то термоусадку взять клеевую, но в любом случае никакой смолы и прочих дополнений внутрь разъема.

[malaxit]

13 часов назад, Saab95 сказал:

Вообще эти коннекторы, скорее всего, для патч панелей, для дропа идут другие с зажимной винтовой задней частью, которая одевается на кабель.

Спасибо! А я напутал, с винтовым зажимом штекера тоже имеются, думал они для круглого кабеля, теперь перезаново попробовал и осознал.



2 часа назад, passer сказал:

во-первых, нагрузки он в принципе не несет. Он придерживает за оболочку кабель, чтобы тот не выпал из разъема. Будет натяжение - и заводским патчам поплохеет.
во-вторых, если уж паранойя разыгралась, берете кусочек термоусадки 10-12мм и усаживаете его так, чтобы он перекрыл 2/3 хвостовика (т.е. та часть, которая на фото приподнята в разобранном состоянии) разъема и примерно столько же кабеля; если совсем уж тяжко, то термоусадку взять клеевую, но в любом случае никакой смолы и прочих дополнений внутрь разъема.

И вам спасибо! Вполне пригодный способ. С неправильным этим коннектором оно настолько хлипко, что, кажется, неудачно взямши медиаконвертер, можно нарушить связь.
