snr inv 2400 sk фото внутри

[mrWalli]

Здравствуйте.

Может кто поделиться фото платы ШИМ-контроллера управления?

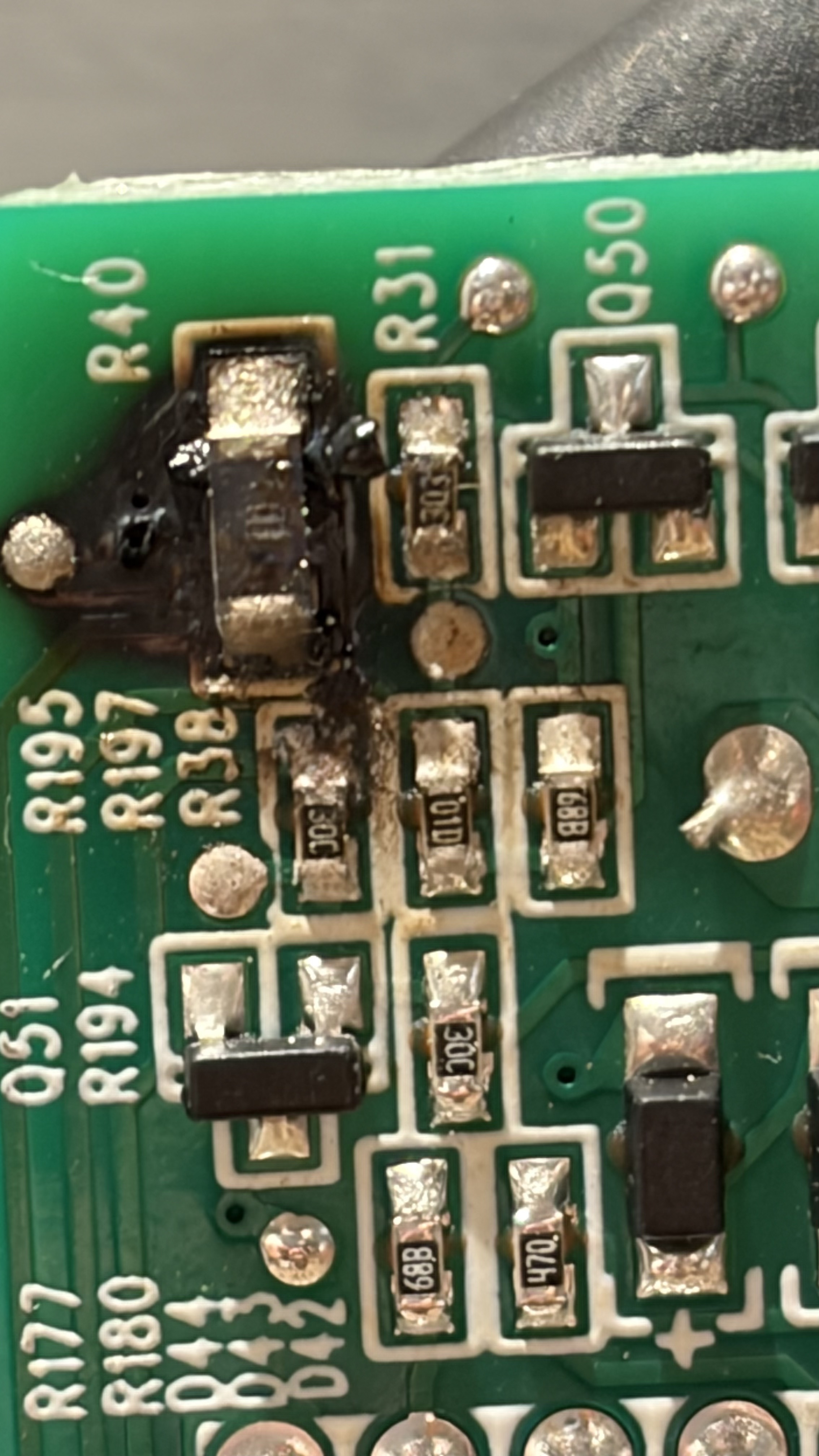

Не могу определить номинал резистора sdm в левом углу, сгорел.

Заранее, премного благодарен.

IMG_9481.HEIC IMG_9484.heic





[Konstantin Nemcev]

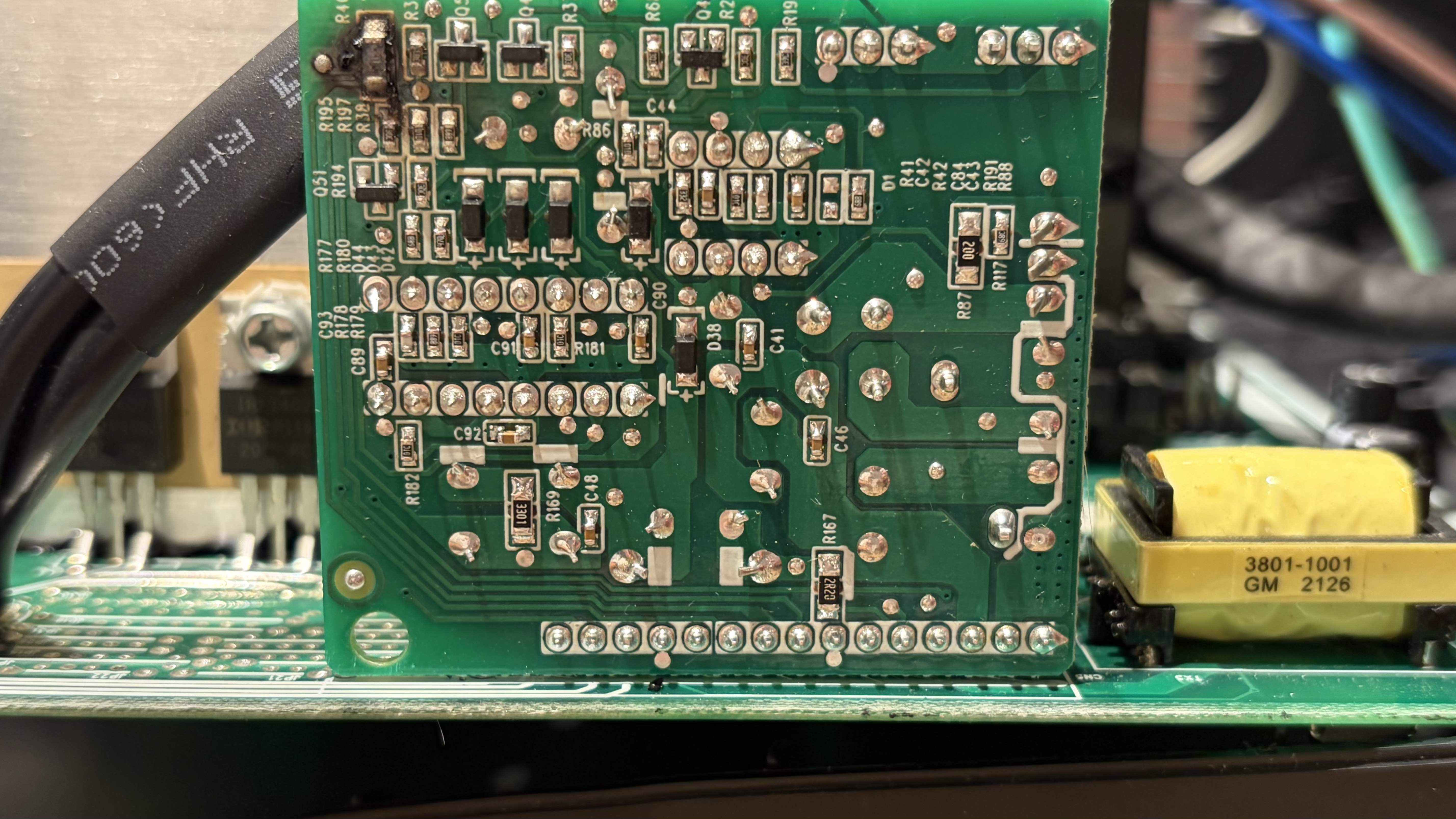

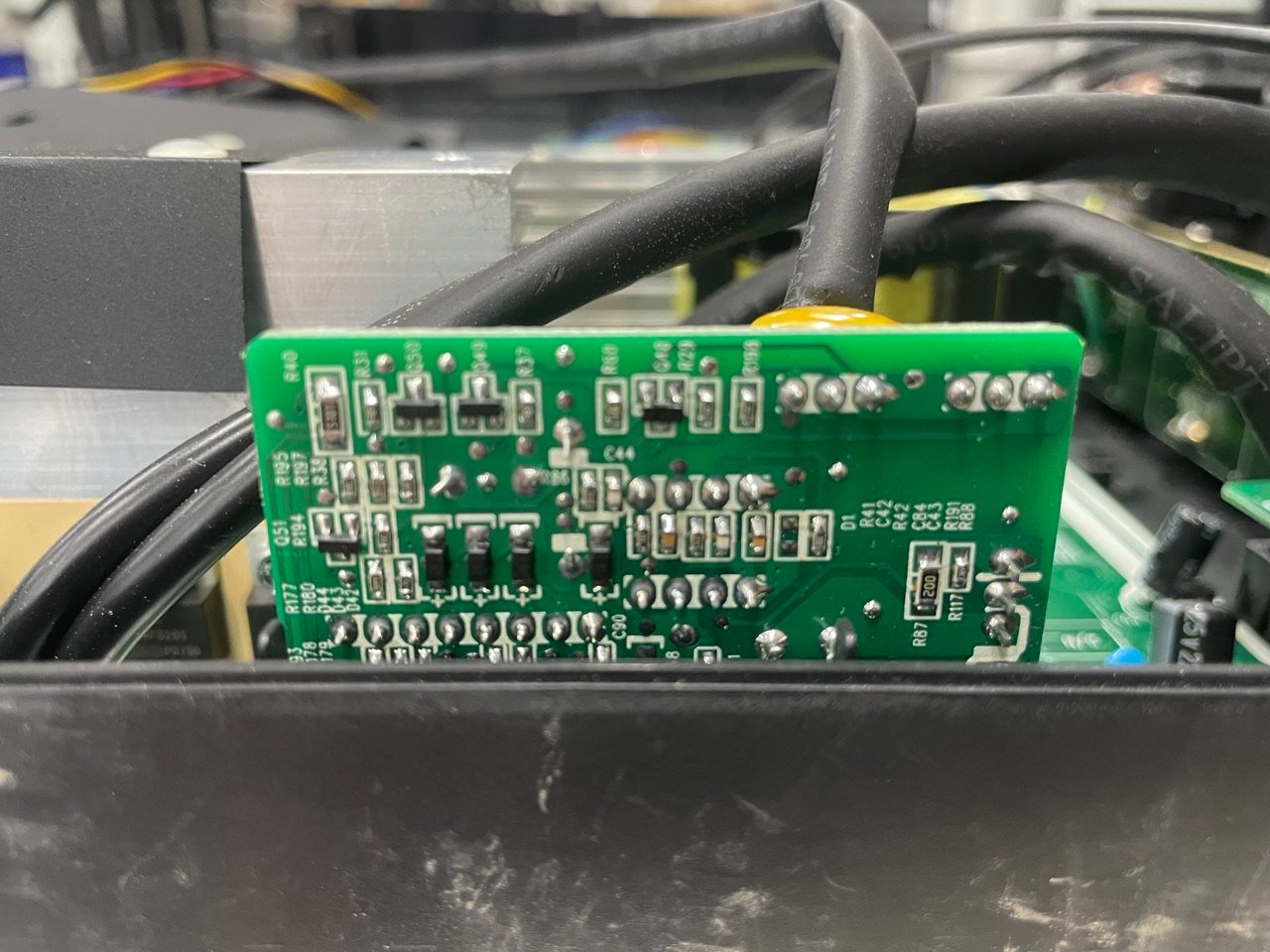

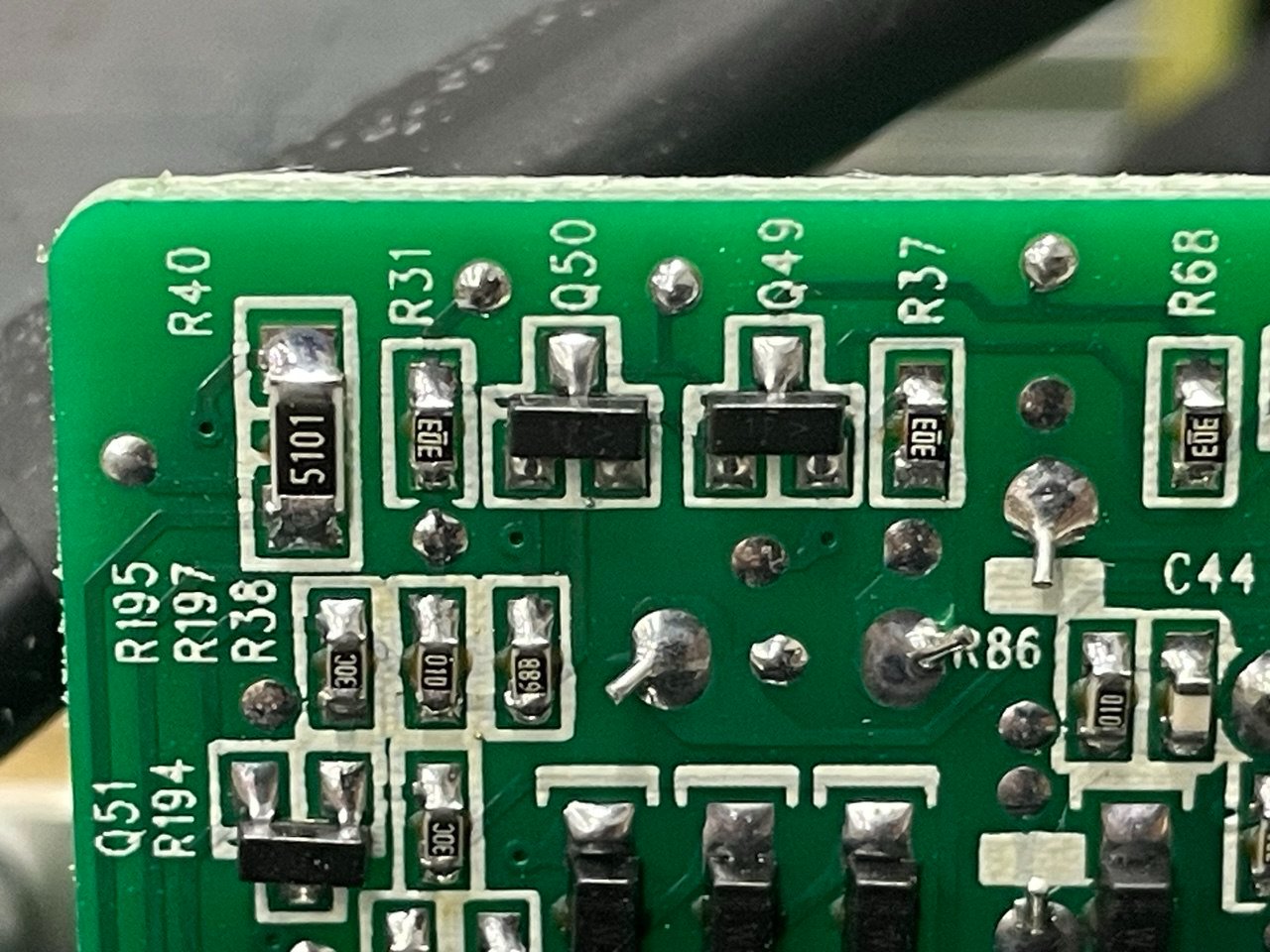

Здравствуйте, прикрепил интересующую Вас информацию.

[mrWalli]

Константин, я Вас очень от души, Благодарю.

[mrWalli]

Добрый вечер.

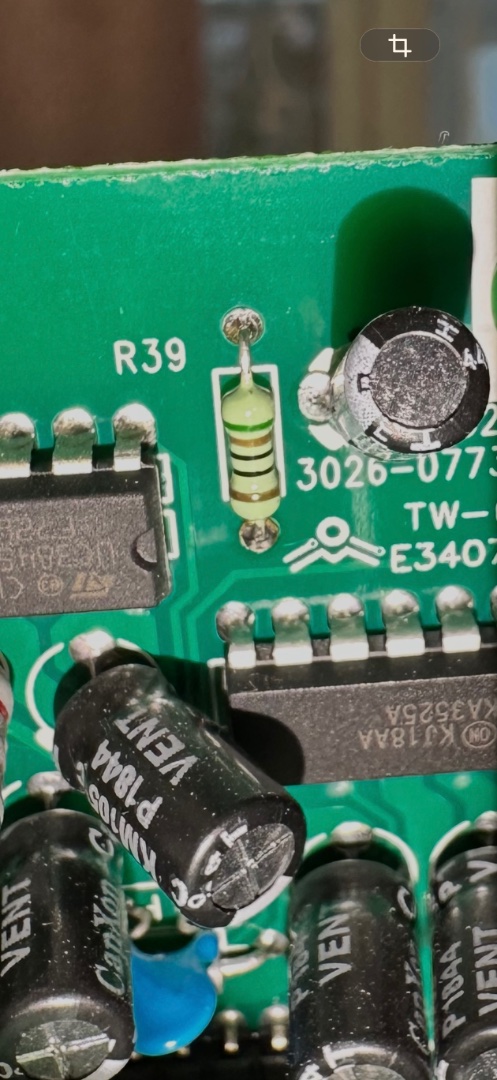

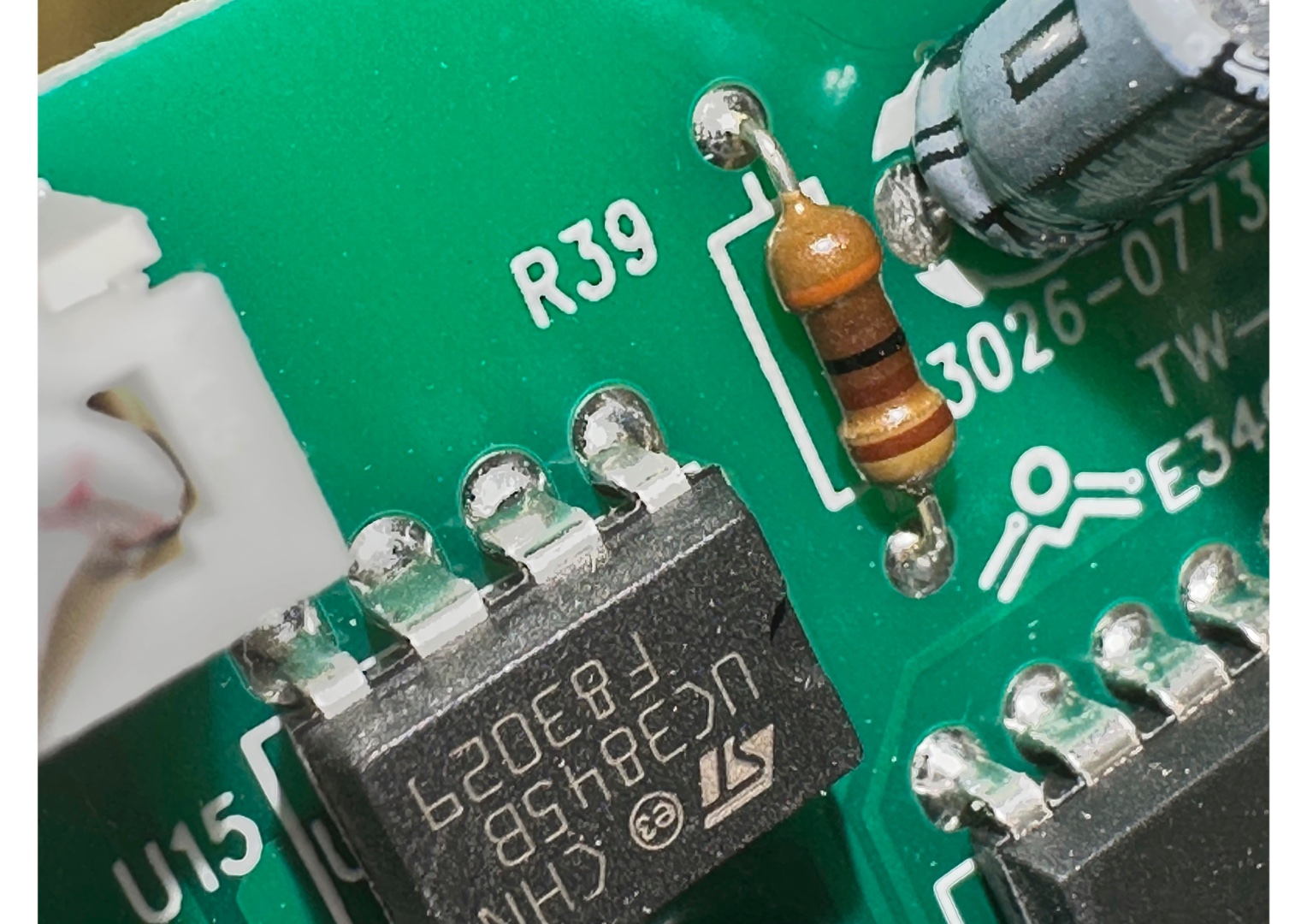

Можете подсказать, я правильно вижу цвета на резисторе r39 - они дают 11 ом.

Если я ошибаюсь, возможно Вас просить сделать фото этого резистора или прямо подсказать номинал?

Более вопросов иметь не планирую -)), надеюсь беспокоить перестану -)

[straus]

Или 300 Ohms 1 % (оранжевое кольцо в допуске не бывает, коричневое бывает) или 11 Ohms 5 % (если там подгоревший золотистый). Если измеряется около того - с ним всё в порядке.



Или там 5 полос, и между оранжевой и чёрной есть ещё плохо видимая коричневая? Тогда 3.1 kOhms 1 %.



Вообще так определять намного хуже, чем глазом - погрешность освещения, погрешность камеры, погрешность монитора - и вся цветопередача идёт лесом.

[mrWalli]

Да, определить трудновато, поэтому и прошу фото. живого.

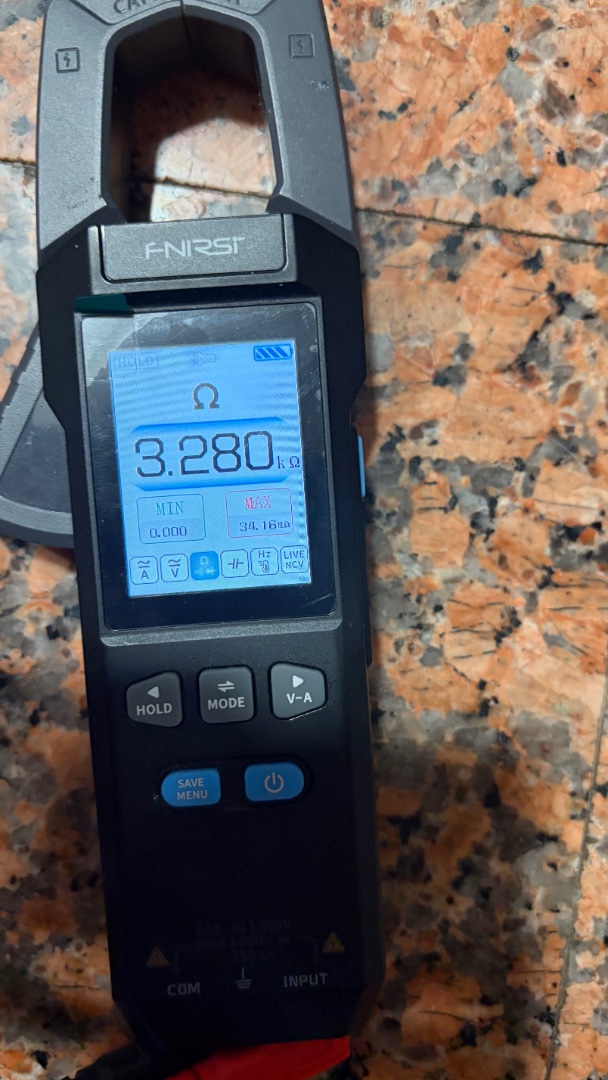

В таком состоянии он выдает 3,3 kOhms, что в принципе соответствует 5 полосам.

Но его вид... как перегретый.

[straus]

Тогда предполагаю, что выгорела вторая оранжевая полоса. Получается 3.30 kOhms 1 % (допуск 3.267 - 3.333 kOhms).

Ну а то, что перегрет - особенности буржуйских нормирований. В СССР на такие резисторы нормировали 0.125 W, буржуи на них пишут 0.25 W. Но тут может быть другая проблема - с сильным нагревом из-за ТКС сопротивление уползёт даже за допуск 2 % (обратимо с охлаждением).

[Глеб Высоцкий]

По мне, так надо выпаять резистор хотя бы с одного конца и тогда измерить. Если он сгорел, то покажет обрыв. Чтобы резисторы необратимо меняли сопротивление - ни разу не видел.

[mrWalli]

Благодарю за советы.

[mrWalli]

Пришлось купить второй.

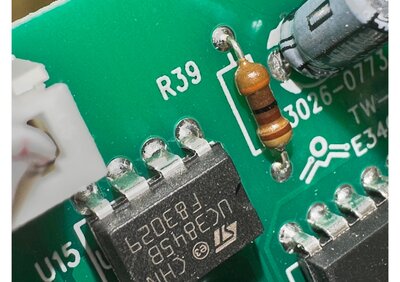

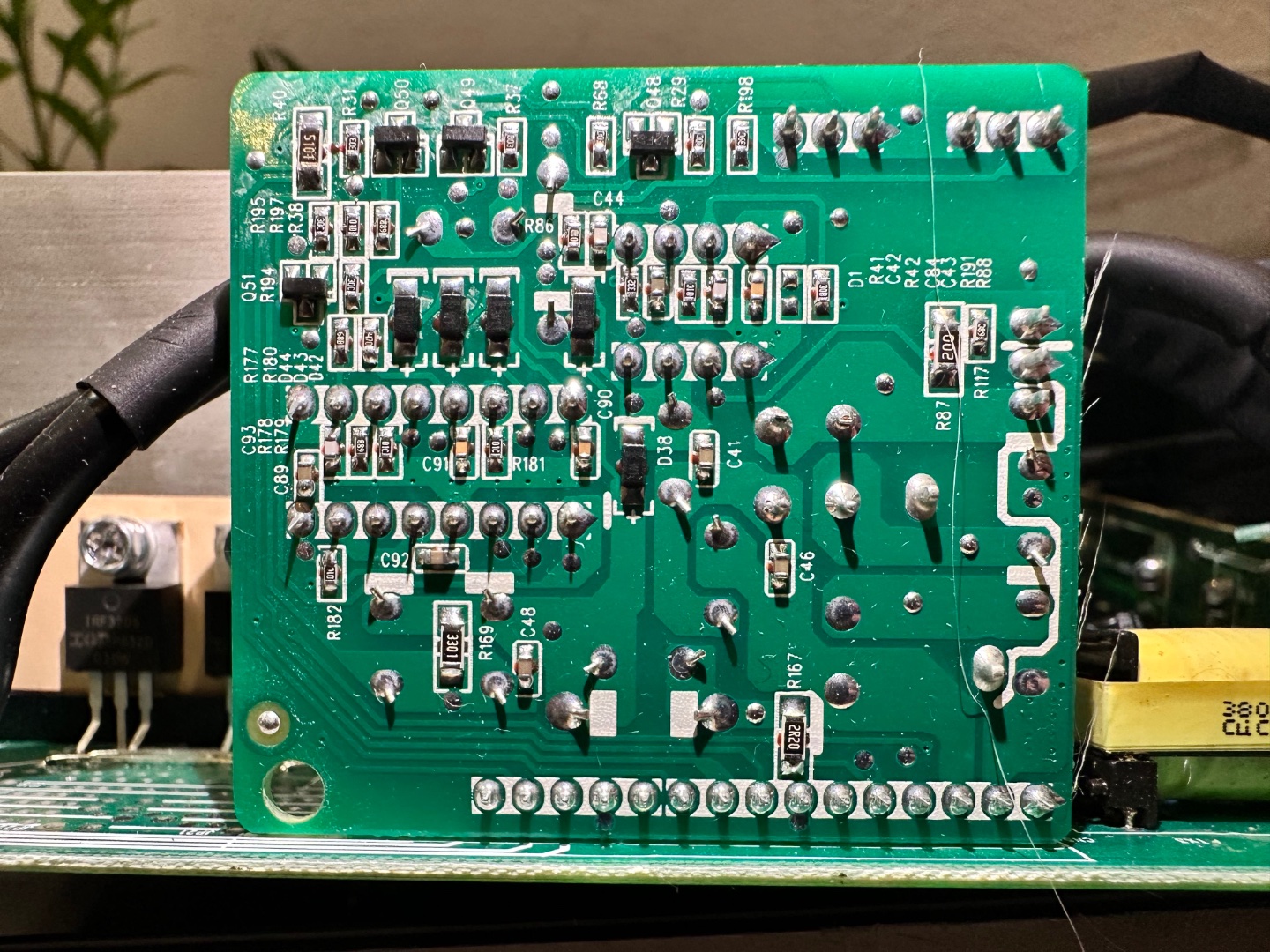

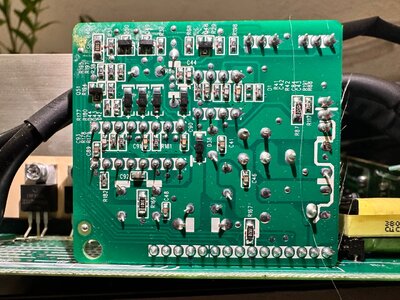

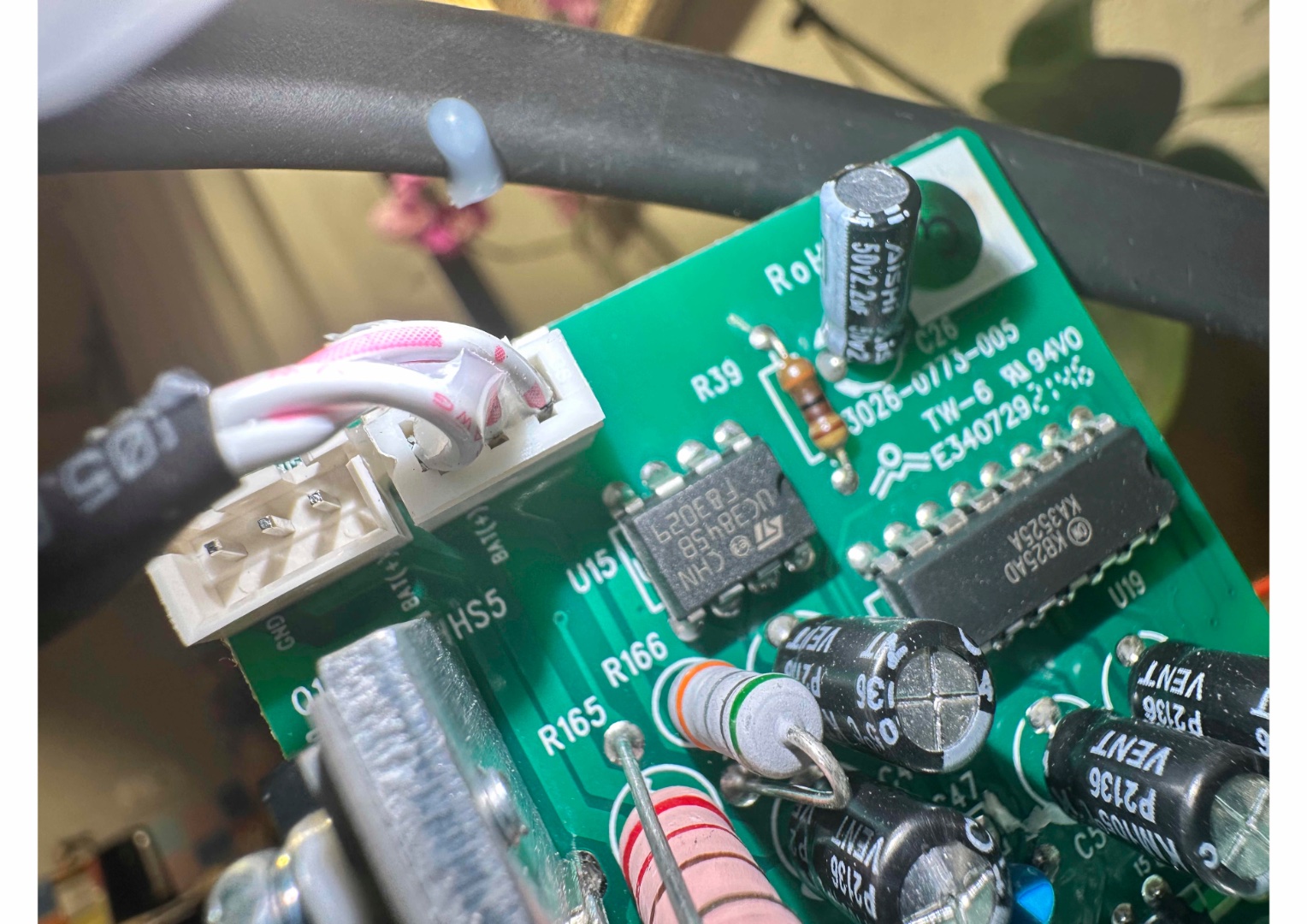

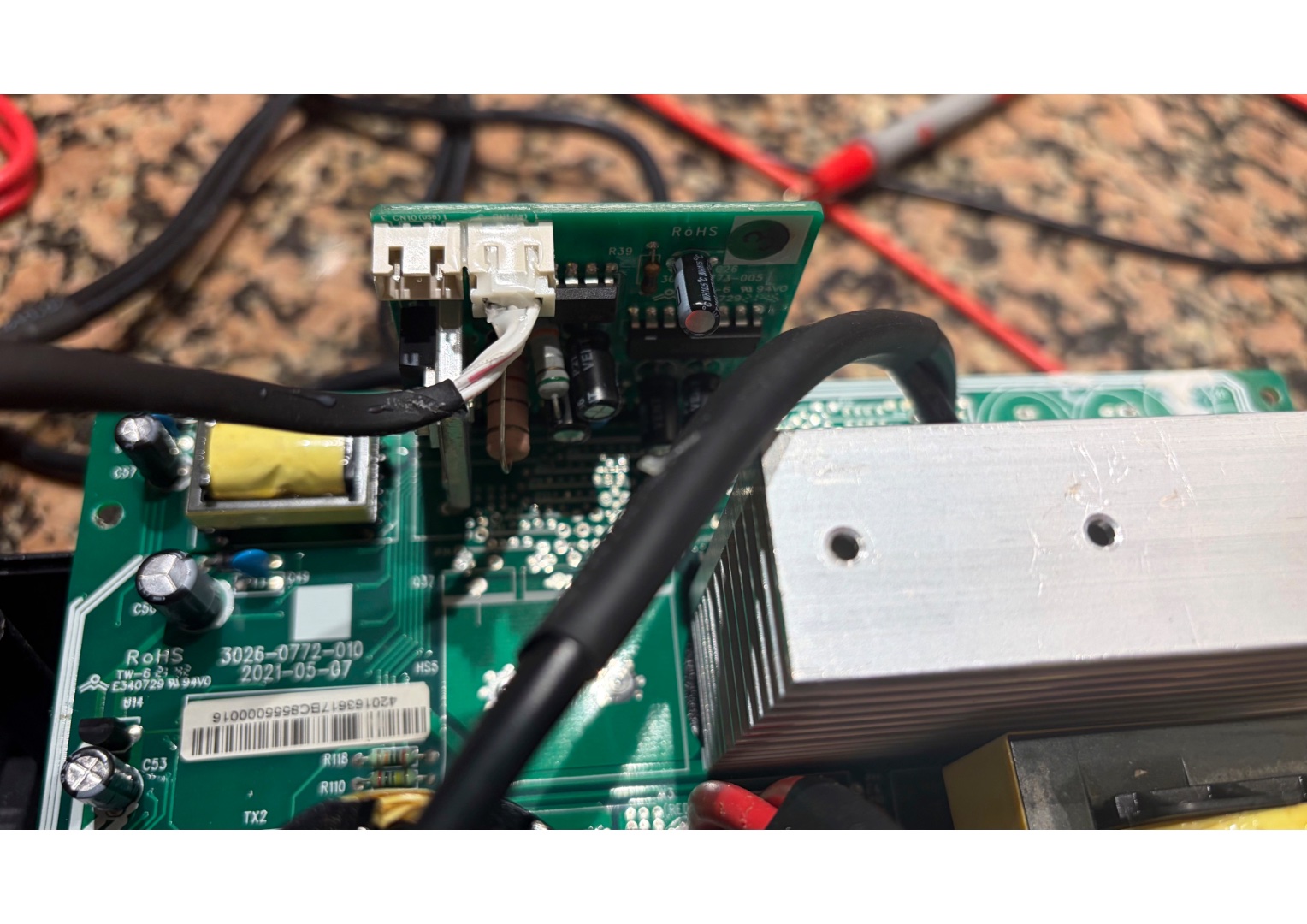

Выкладываю фото, вдруг кому пригодится.

[straus]

разные ревизии
