Smart-UPS 3000 RM XL отключается при переходе на батареи

[bigenter]

Всем доброго дня!



В ИБП установлена плата мониторинга APC 9631, при отключении сети, ИБП не переходит на батареи, а сразу вырубается полностью!

При извлечении платы, всё работает в штатном режиме!



Может кто подскажет что неисправно ибп или плата?

[tcup]

Логи в плате смотрели?
Настройки какие в плате? Может там режим работы ИБП выставлен bypass
Батареи не севшие?

[bigenter]

По логам всё ОК, даже при запуске self-test никаких ошибок.

А где посмотреть этот режим bypass, что-то все настройки перерыл-не вижу...

Батареи новые, сборка 16 шт LIFEPO4, на ИБП приходит 55В

[tcup]

@bigenter Под рукой нет APC-ов, не знаю, есть ли в веб-конфигураторе настройка режима.

Посмотреть, что на ЖК-дисплее, какой режим - возможно, по иконке можно понять.

Ну и, литий воткнули через BMC/напрямую - может ещё в этом вопрос?

При резком отключении в лог причину не пишет?

Edited October 24, 2025 by tcup

[bigenter]

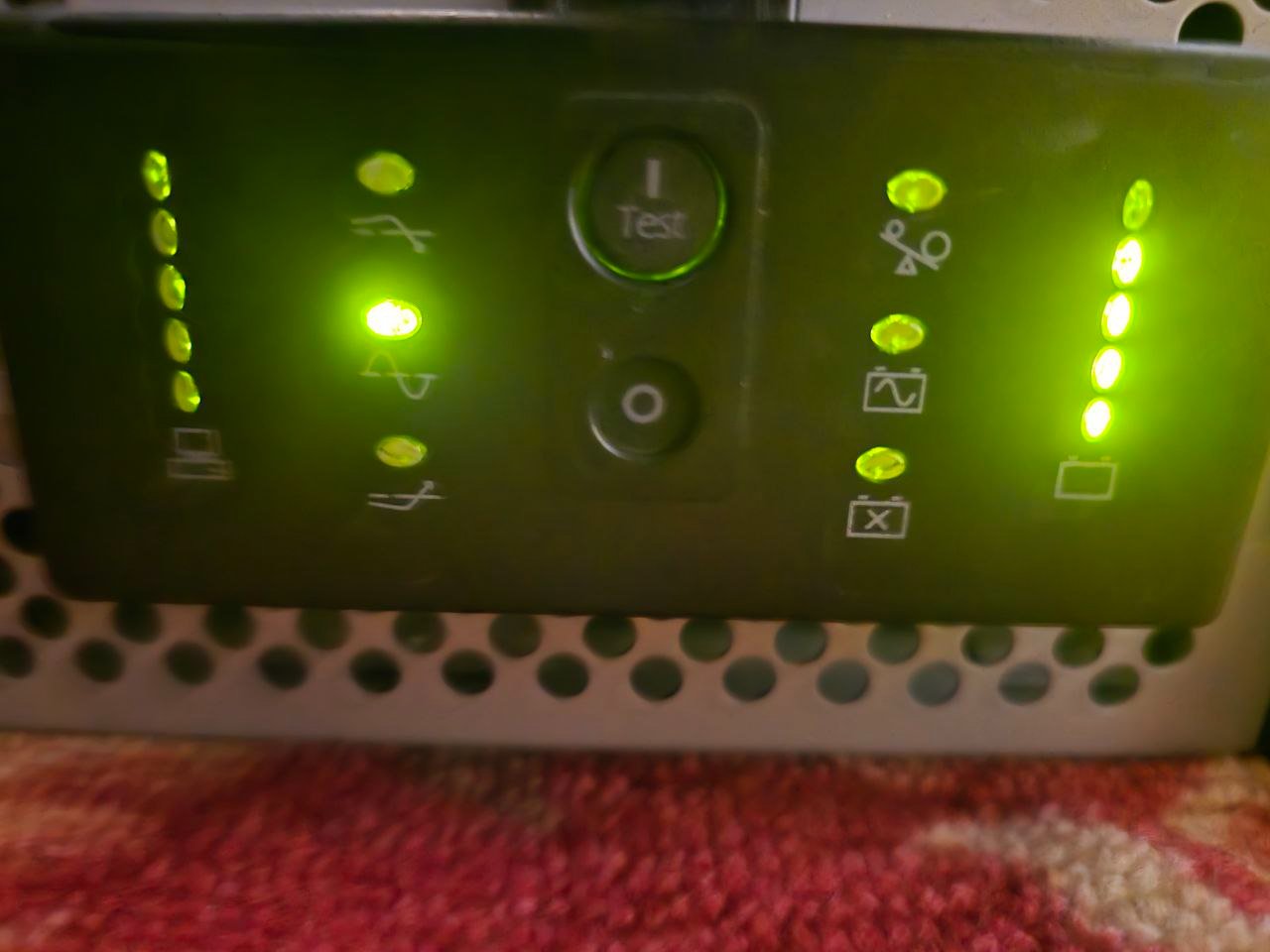

Дисплея нет у этой модели, только лампы индикации, но по ним всё ОК!

Батарея подключена через BMC, но я пробовал и без него, разницы нет.

И да в логах вообще нет ошибок! Единственное, при работе ИБП от батареи, втыкаешь плату, она начинает инициализироваться и через 3-5 сек вырубается ИБП. Потом включаешь от сети, ИБП загружается (шумит), но нагрузку на выход не дает. Заходишь в управление, а он в статусе UPS: The output power is turned off.

Приходится включать через веб интерфейс, иначе никак...

[Saab95]

В 24.10.2025 в 08:15, bigenter сказал:

Батареи новые, сборка 16 шт LIFEPO4, на ИБП приходит 55В

Возможно не верно указано напряжение на ячейках аккумулятора (полностью разряжено - заряжено). При установке платы эти значения используются, когда платы нет ИБП не следит и работает по другим характеристикам.

[bigenter]

Коллеги всем спасибо за добрые советы!

Вопрос решен!



Продавец мониторинговой платы (добрейшей души человек!) отправил на тест еще 3 разные платы. Установка этих плат не решила вопрос,

со всеми ИБП вел себя одинаково-при переходе на батареи тут же отключался!

хотел было разбирать, искать для начала визуально дефекты на плате, т.к. всё выглядело так, что пропадает питание на плате мониторинга при питании от батареи.

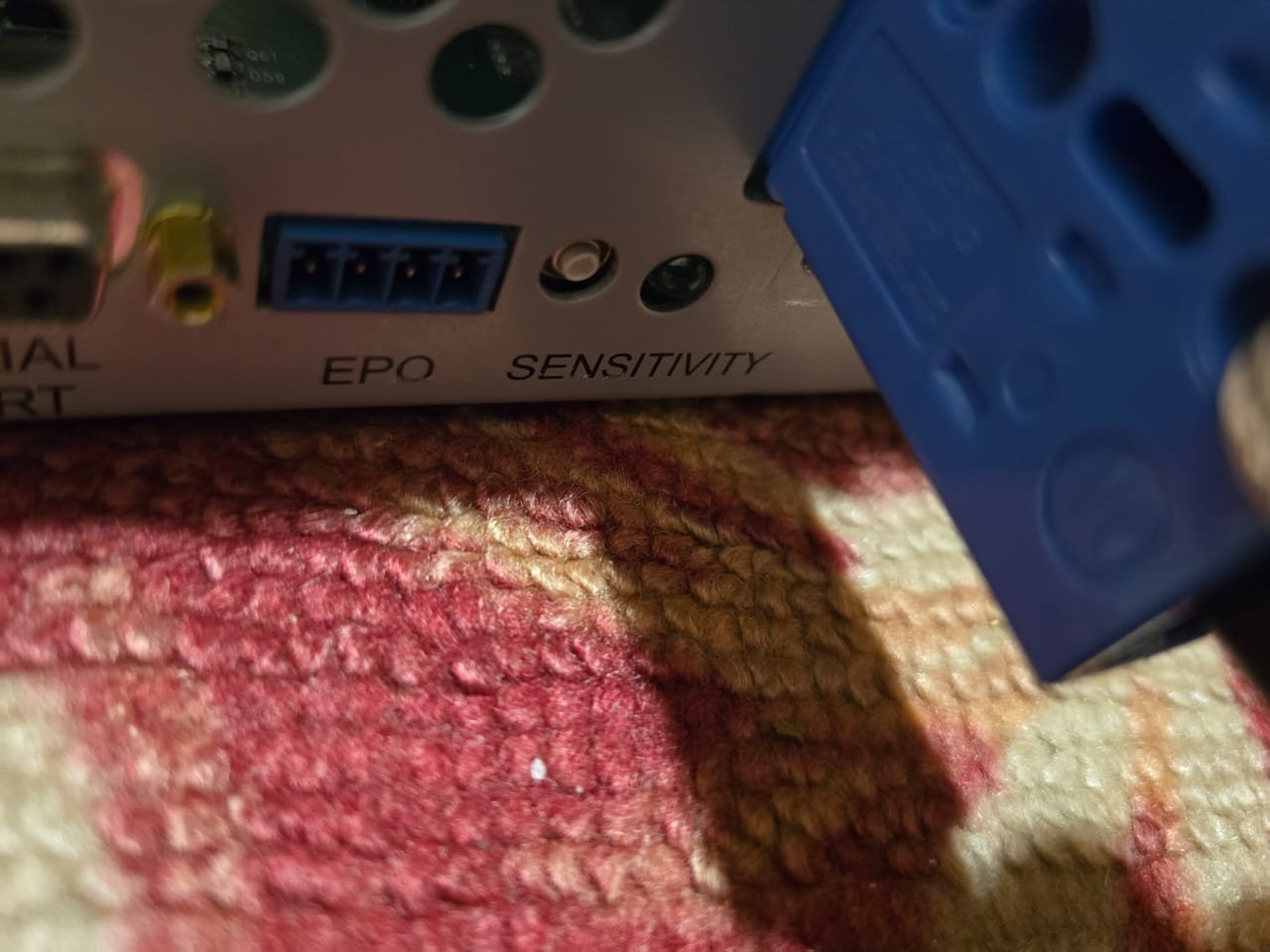

Но решил попробовать нажать кнопку "sensitivity", и о чудо всё стало работать!

При чем в любом из трёх режимов этого сенситивити!

Такое ощущение, что кнопка толи зависла, толи запала...)

Надеюсь кому-то поможет!

Всем добра!
