Локальная WiFi сеть в СНТ

[plan]

Приветствую форумчане. Читаю этот форум давно, но не регистрировался, пока не коснулся впервые таких wifi сетей. Создаю тему здесь, т.к. основные вопросы все таки по Микротику. Если не прав, перенесите тему в соответствующий раздел.



Меня попросили в старом СНТ помочь с wifi сетью на 15 клиентов,т.к. там вообще никто в этом не разбирается, а тот кто делал им эту сеть уехал. Итак эта Пионер-Сеть была построена до меня, клиенты жаловались, что сеть сильно лагает, то и дело линки отваливались. Оборудование разношерстное, диапазон 2,4 ГГц не зашумлен, т.к. СНТ в лесу.

В ходе осмотра сети выяснилось, что лагает точка доступа TP-Link, которая раздает Wifi клиентам в диапазоне 2.4 ГГц, была заменена на mANTBox2. Убран у всех клиентов pppoe (раньше по нему соединялись, все время периодически отваливались судя по логам), т.к. нет WDS прозрачного моста. Частоты на всех клиентах разнес, чтобы не пересекались, благо лес и не зашумлен эфир, ко всем точкам и роутерам имею удаленный доступ, уровни мощностей домашних роутеров и точек выставил, чтобы не было взаимных помех.
Конечно лучше б заменить все клиентское оборудование на Микротик, но такой возможности пока к сожалению нет.

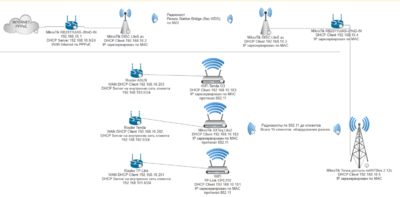

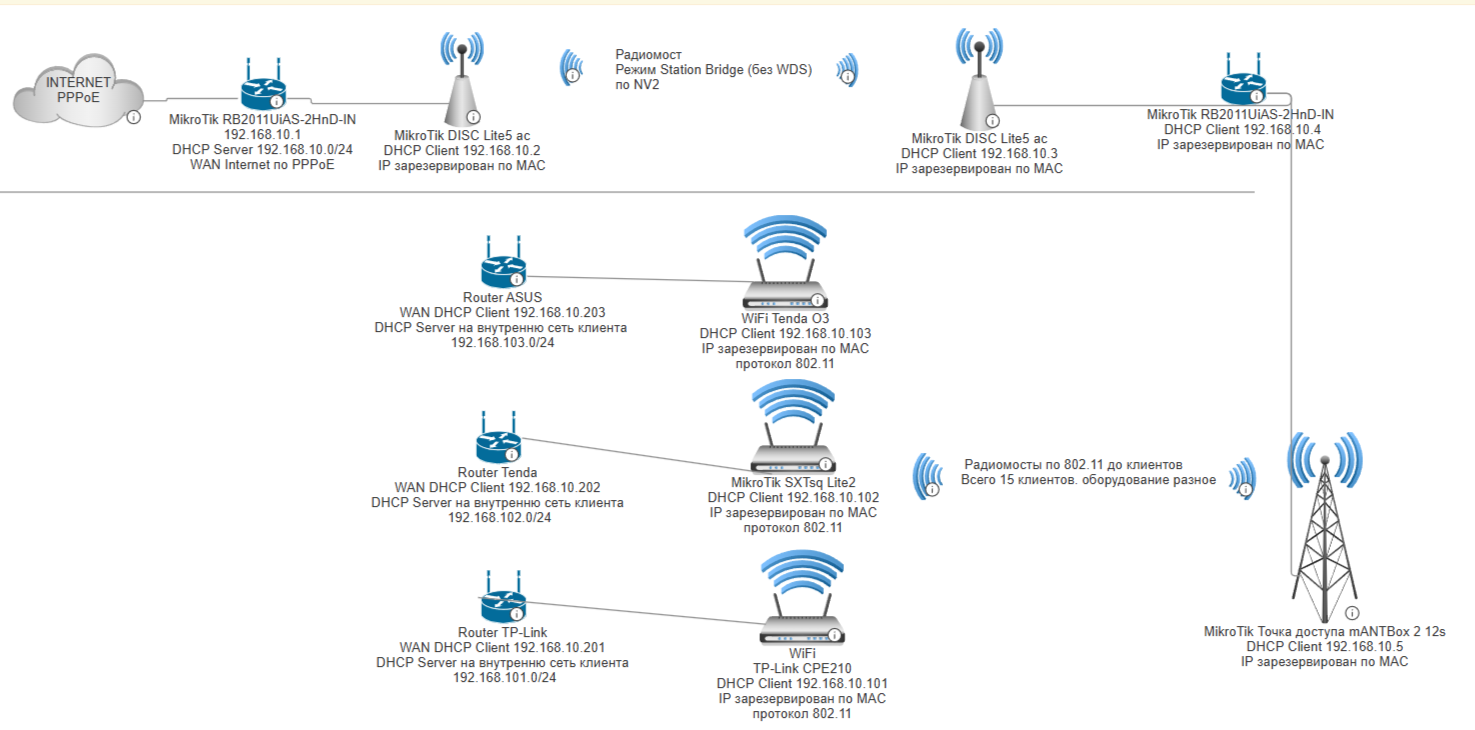

Сейчас сеть выглядит так:



Шлюз стоит в точке подключения Интернета - Mikrotik RB2011UiAS-2HnD-IN на нем поднят DHCP сервер 192.168.10.0/24 с привязкой по MAC, в том числе и ARP, чтобы не было подмены IP.

После идет мост на 1 км, мост на DISC Lite5 в режиме station Bridge без WDS по NV2 прокачивает около 100 Мбит/с.

После моста Mikrotik RB2011UiAS-2HnD-IN - все порты в режиме Bridge (тупой свитч (в принципе можно от него избавится и напрямую manbox2 к DISCLite5 подключить)) дальше  к нему подключена mANTBox2 , которая раздает 15 клиентам в дачах.

У клиентов стоит разное оборудование точки в режиме клиента Tenda O3 (их большинство - 10 шт), Mikrotik SXTLite2 (2 штук), TP-Link CPE210 (3 шт), а дальше у каждого клиента свой роутер который подключен WAN и получает IP по DHCP с резервированием по MAC на шлюзе RB2011 где поднят DCHP сервер. На каждом клиентском роутере стоит свой DHCP сервер, который раздает уже устройствам клиентов ip адреса, отличные от 192.168.10.0/24. Роутеры клиентов сидят на 1 канале и выставлена ширина канала 20 МГц. Уровни сигналов выставлены так, чтобы друг другу не мешать, благо дачи друг от друга далеко расположены. На всех точках и роутерах клиентах выставил ночью перезагрузку, когда никто не сидит.

Все оборудование в сети, в том числе клиентское получает ip по dhcp client от шлюза с резервированием по MAC сеть 192.168.10.0/24

На mANTBox был выбран протокол 802.11, т.к. разношерстное оборудование и работать не будет на приоретарных протоколах.

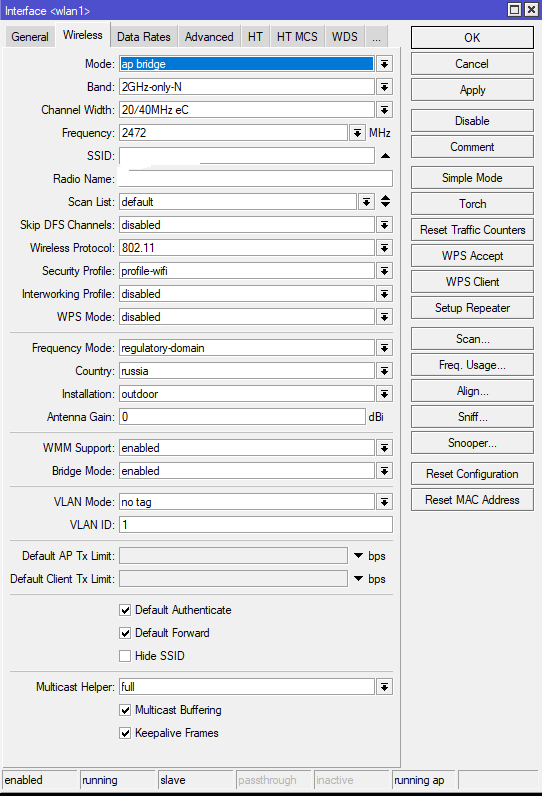

На секторе mANTBox2 выставил
Порт Ether и Wlan в bridge (Получает IP по DHCP client на Bridge с резервированием по МАС)

Channel Width - 40 MHz 13-й канал (а все роутеры клиентские на 1 канале сидят)

wireless protocol 802.11
WMM support - enabled
Multicast Helper - full
Multicast Buffering и keepalive frames галочки стоят
Hw.Protection Mode - rts cts
Adaptive Noise Immunity - ap and client mode
Preamble Mode - both



Сейчас стало гораздо лучше, но есть несколько не понятных мне моментов.

1. Правильно ли на секторе mANTBox2 выставил параметры или можно еще что либо поправить?
2. Хочу поделить скорость, чтобы равномерно распределялся канал Интернета между клиентами в зависимости от нагрузки. Хочу сделать правилами Simple queues на шлюзе. Или лучше другими средствами не подскажете как лучше сделать?
3. Нужно ли Queue Types менять тип очередей wireless-default, ethernet-default, pcq-download, pcq-upload на pcq или pfifo и какие ставить размеры пакета и параметры?
4. Поменять Queue Types нужно на всех точках (микротиковских естественно), секторе и шлюзе как по цепочке идет пакет или только на секторе или только на шлюзе? Тут у меня ступор...
5. Подскажите правило или настройку, чтобы клиенты друг с другом не общались, а только через шлюз?

6. Что еще можно поправить на ваш взгляд? (Ну кроме клиентского оборудование, которое желательно перевести на Микротик, чтобы воспользоваться преимуществами приоритарного протокола и настроек)



Доступ имею на все устройства в том числе на точки и роутеры клиентов, для корректировки настроек, клиенты там не лазиют, доступ закрыт - специально договорились. 4G, 3G в данном месте не ловит от слова совсем. Коммерческой составляющей в сети нет, в складчину скидываются за интернет, СНТ в принципе дружное.

[TheUser]

16 часов назад, plan сказал:

сеть сильно лагает, то и дело линки отваливались

Ну а сейчас какой аптайм по клиентским включениям? Какие уровни?

Какой-то мониторинг есть? Сколько трафика?



[plan]

Буду там в выходные и отпишусь более подробно. Мониторинг еще не ставил - поставлю на этих выходных

[plan]

Как обещал отписываюсь после выходных.

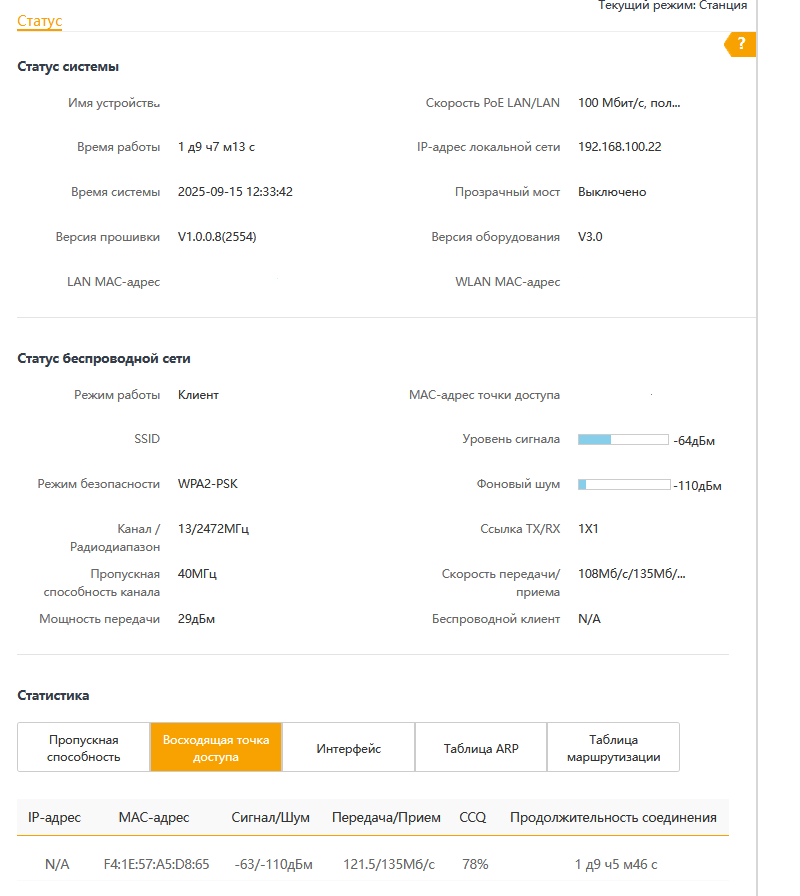

Померил сигналы на некоторых точках

1. Точка Tenda
Уровень сигнала -69дБм
Фоновый шум -110дБм

2. Точка Tenda
Уровень сигнала -53дБм
Фоновый шум -110дБм

3. Точка TP-Link
Уровень сигнала -54дБм
Фоновый шум -109дБм

4. Точка Tenda

Уровень сигнала -63дБм
Фоновый шум -110дБм

5. Точка Mikrotik

Rx/Tx Signal Strenght -66/-64 dBm

Rx/Tx Signal Strenght Ch0 -73/-71 dBm

Rx/Tx Signal Strenght Ch1-66/-64 dBm

Noise Floor -114 dBm

Signal to Noise 51 dBm



Uptime на точках пишет 1 день, по DHCP серверу на Gateway 1 день срок аренды - примерно все в  одно время получают, т.к. на всех клиентах в 4-00 утра автоматическая перезагрузка точки стоит.



Скорость Интернета на микротике до 50 МБит/с, TP_Link - 30МБит/с, Tenda около 20 Мбит/с

Edited September 15, 2025 by plan
прикрепить забыл файл

[plan]

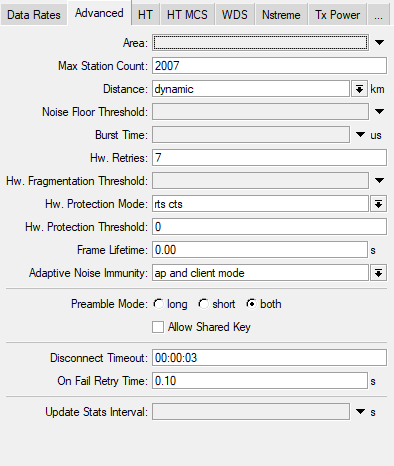

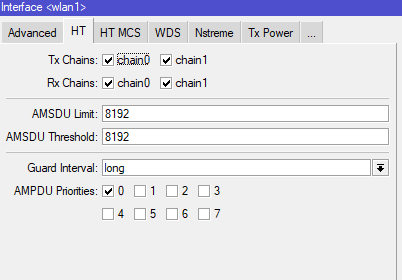

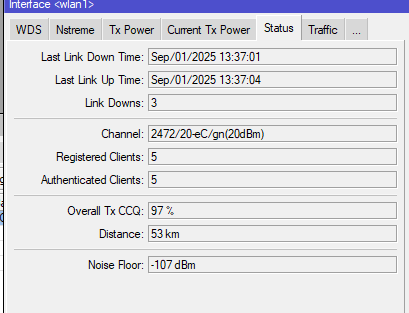

Что можно тут поправить в точке

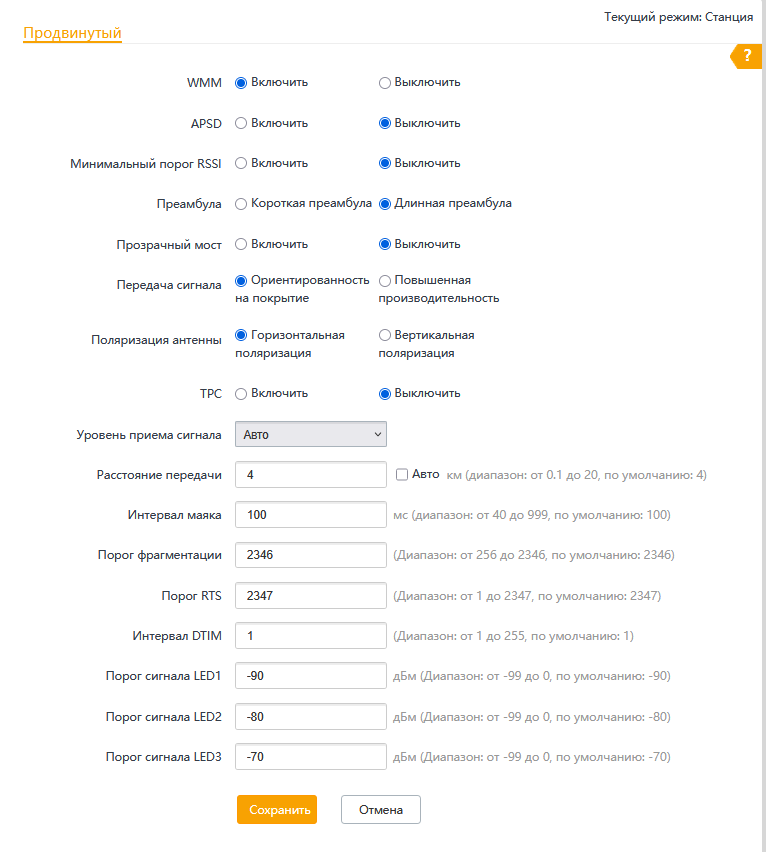

А что на станции

















[weedman]

чтобы пользоваться тем, что это сеть построена на микротик, нужно чтобы сеть была построена на микротик.
нужно включить протокол nv2. но это умеет только микротик

у тенды и прочих голый wifi, у микотик ubt и прочих вендоров, суть именно в надстройке на голов wifi, потому что голый wifi не подходит для этой цели, даже если очень хочется

Edited September 15, 2025 by weedman

[plan]

Если б сеть изначально строил я, то конечно выбрал бы одного производителя Mikrotik или Ubiquiti с их проиретарными протоколами. Сеть уже была построена до меня на таком разношерстном оборудовании. Меня лишь попросили о помощи с глюками и с настройками в сети. С такой ситуацией не сталкивался никогда, поэтому настроил как посчитал правильнее. Поэтому и попросил помощи на этом форуме, может кто сталкивался с такой ситуацией или имел опыт в подобной ситуации.

P.S.

Сейчас ситуация стала лучше по сравнению со старой настройкой и pppoe-авторизацией.

[weedman]

16 часов назад, plan сказал:

Если б сеть изначально строил я, то конечно выбрал бы одного производителя Mikrotik или Ubiquiti с их проиретарными протоколами. Сеть уже была построена до меня на таком разношерстном оборудовании. Меня лишь попросили о помощи с глюками и с настройками в сети. С такой ситуацией не сталкивался никогда, поэтому настроил как посчитал правильнее. Поэтому и попросил помощи на этом форуме, может кто сталкивался с такой ситуацией или имел опыт в подобной ситуации.

P.S.

Сейчас ситуация стала лучше по сравнению со старой настройкой и pppoe-авторизацией.

Если хотите дальнейшее улучшение, купите на авито микротики за дешево и замените.

[Saab95]

В 15.09.2025 в 13:48, plan сказал:

Сейчас ситуация стала лучше по сравнению со старой настройкой и pppoe-авторизацией.

У вас другие беспроводные устройства стандарт AC поддерживают?

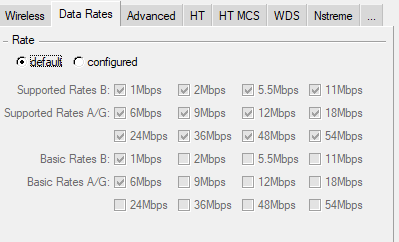

На вкладке Data Rates у микротика нужно поставить галочку Configured и снять все галочки канальных скоростей 6-54, на вкладке HT MCS снять все галочки с 0-7, оставив только 8-15.



Так же обратите внимание что ширина полосы 40мгц обычно работает только на 6 канале (на обычных роутерах), если канал не 6-й они не всегда задействуют полосу 40, хотя в статусе будут показывать высокие скорости. Т.к. на прием они могут работать на 40, а на передачу в полосе 20.

[plan]

К сожалению стандарт AC не поддерживают - только N-ку. Перевел на  6 канал базовую станцию - все клиенты переподключились на 6 канал автоматом. Скорости выросли мегабит на 5-10 в зависимости от дальности клиента. С Data Rates поиграюсь в эти выходные

[plan]

https://forum.nag.ru/index.php?/topic/210222-lokalnaya-wifi-set-v-snt/&do=findComment&comment=1777748 Может в дальнейшем поменяем по тихоньку, во всяком случае новое оборудование взамен сгоревшему и вышедшему из строя будем брать Микротики. Пока работаем на том оборудовании, что есть и хотелось бы его правильно настроить и выжать из него, что получиться выжать...

[plan]

Цитата

На вкладке Data Rates у микротика нужно поставить галочку Configured и снять все галочки канальных скоростей 6-54, на вкладке HT MCS снять все галочки с 0-7, оставив только 8-15.

Попробовал, снял в supported rates все галочки 6-54, и на вкладке оставил 8-15. Связь вообще пропала, все точки отвалились, вернул все на default



Зато поигрался с частотой и на первом канале с шириной канала 40 MHz, поставив короткую преамбулу получил двойное увеличение скорости на самом дальнем клиенте. После подвинул на домашних роутерах частоту на непересекающийся 11 канал. Пока так оставил

[plan]

Вообщем установил на точках - короткая преамбула, ориентированность на высокую скорость, везде поставил 40 MHz ширина канала, 6 канал. На роутерах у клиентах wifi сдвинул на непересекающийся канал.

Также сделал на микротике привязку IP-MAC и выход в Интернет без привязки запрещен. Скорость выросла сейчас в районе 50МБит/с - 20 МБит/с в зависимости от дальности клиента. При общем канале 100 МБит/с это вполне нормально. Ставил на все выходные пинг все точки - потерь нет. В правилах всех точек у клиентов поставил перезагрузку ранним утром каждый день. Доступ по телнет на случай принудительной перезагрузки, если веб морда не отвечает.



Но остается пара вопросов

1. Как настроить, чтобы клиенты не общались друг с другом, чтобы меньше паразитного трафика было, а только через шлюз

2. Как поделить скорость, чтобы равномерно распределялся канал Интернета между клиентами в зависимости от нагрузки. Что посоветуете?  Сделать правилами Simple queues на шлюзе или лучше другими средствами не подскажете как лучше сделать?
3. Нужно ли Queue Types менять тип очередей wireless-default, ethernet-default, pcq-download, pcq-upload на pcq или pfifo и какие ставить размеры пакета и параметры?
4. Поменять Queue Types нужно на всех точках (микротиковских естественно), секторе и шлюзе как по цепочке идет пакет или только на секторе или только на шлюзе?

Edited September 23, 2025 by plan

[plan]

Не подскажете начал некоторых, кто согласен переводить на оборудование Mikrotik - ставлю на базе в Interface - wlan - Wireless Protocol - nv2 nstreme 802.11 или any - не подключаются точки 802.11, а Mikrotik nv2 подключается мгновенно. Не подскажете чем это может быть связано

[straus]

nv2 - проприетарный протокол, поддерживаемый только изделиями этого самого нервного тика.

[fedoseevka]

В 23.09.2025 в 18:08, plan сказал:

установил на точках - короткая преамбула

День добрый, как на ROS7 Микротика включить короткую преамбулу, может кто подскажет? На 6-версии помню что было, а на семёрке все закоулки обсмотрел, не нашёл.



[jffulcrum]

8 часов назад, fedoseevka сказал:

День добрый, как на ROS7 Микротика включить короткую преамбулу, может кто подскажет?

Если у вас новый пакет WiFi (wifi-qcom), то там нет управления preamble. Управление только для старых устройств (с пакетом wireless)

[fedoseevka]

2 часа назад, jffulcrum сказал:

там нет управления preamble

Подскажите ещё пожалуйста, литовцы просто "забыли" добавить управление преамбулой или это теперь по какому то стандарту убрано? Т.е только both вместо short или long ?

[jffulcrum]

Преамбула вообще древняя вещь. В 802.1n сделали legacy преамбулу в 5 символов фиксированно. Поскольку все, что ниже N, в WiFi-Qcom не работает (точнее, не должно), настройка утратила смысл.

[Saab95]

В 23.09.2025 в 18:08, plan сказал:

1. Как настроить, чтобы клиенты не общались друг с другом, чтобы меньше паразитного трафика было, а только через шлюз

Включить изоляцию клиентов, они же не в WDS работают и не смогут между собой данные передавать.



В 23.09.2025 в 18:08, plan сказал:

2. Как поделить скорость, чтобы равномерно распределялся канал Интернета между клиентами в зависимости от нагрузки. Что посоветуете?  Сделать правилами Simple queues на шлюзе или лучше другими средствами не подскажете как лучше сделать?

На шлюза под весь абонентский трафик настроить очередь типа PCQ с ограничением в 90М (при канале 100М), тогда все абоненты в этих 90М скорости будут иметь равномерную возможность передачи данных.



В 23.09.2025 в 18:08, plan сказал:

3. Нужно ли Queue Types менять тип очередей wireless-default, ethernet-default, pcq-download, pcq-upload на pcq или pfifo и какие ставить размеры пакета и параметры?

На БС можно поставить pfifo 2000 пакетов в радио, а на прием БС не сможет управлять, тут как клиенты передадут так она данные и будет принимать.



В 23.09.2025 в 18:08, plan сказал:

4. Поменять Queue Types нужно на всех точках (микротиковских естественно), секторе и шлюзе как по цепочке идет пакет или только на секторе или только на шлюзе?

Только на беспроводных интерфейсах.

[mafijs]

Давно уже в RoS-7 завезли `fq codel` и `cake`. Вот на них нужно строить `queue tree`.

PCQ и pffifo  оставляем Саабу95 для личного пользования.

[plan]

Цитата

Давно уже в RoS-7 завезли `fq codel` и `cake`. Вот на них нужно строить `queue tree`.

PCQ и pffifo  оставляем Саабу95 для личного пользования.

Как раз посмотрел вебинар Романа Козлова. Буду экспериментировать.



[plan]

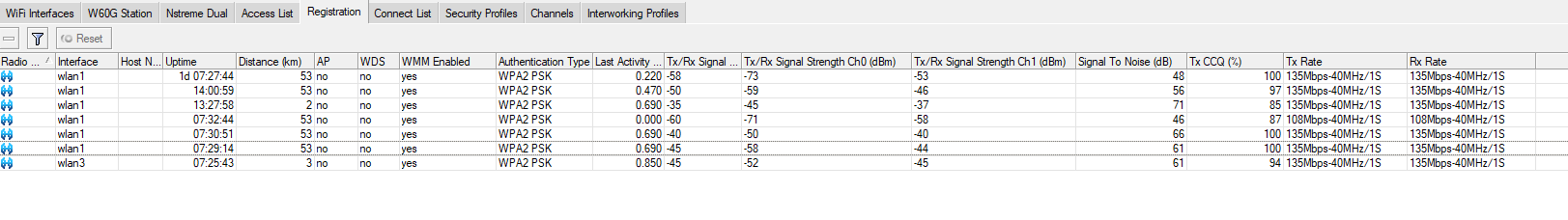

Вот, что примерно вышло

[Saab95]

Слишком большие перепады сигналов то -37, то-73, у тех, где сигнал сильный, нужно какие-то затухания сделать, мощность убавить на передачу у клиентского устройства, преграду в виде фанерки, куска пластика перед антенной сделать. Что бы подогнать всех под минимальный уровень -55 хотя бы.

[fractal]

6 часов назад, Saab95 сказал:

Слишком большие перепады сигналов то -37, то-73, у тех, где сигнал сильный, нужно какие-то затухания сделать, мощность убавить на передачу у клиентского устройства, преграду в виде фанерки, куска пластика перед антенной сделать. Что бы подогнать всех под минимальный уровень -55 хотя бы.

Преграда в виде фанерки) топ новых технологий)
