Какие схемы нумерации волокон ("стандарты") в оптических кабелях существуют ? пример нумерации

[QWE]

Есть ли общепринятые "стандарты" нумерации цветов модулей и цветов волокон в модулях в оптических кабелях?



Правильно ли пронумерованы цвета волокон кабеля с одним модулем?



1. красное

2. жёлтое

3. зелёное
4. синее
5. бирюзовое
6. фиолетовое
7. розовое
8. бесцветное



[passer]

Есть, вроде даже в РФ стандарт приняли. Только вот у китайцев он может отличаться, а уж про кабеля смонтированные ранее и говорить не приходится: были стандарт Commscope, местные у крупных заводов и т.п.
Вот один из примеров этой вакханалии

[Andrei]

1 час назад, QWE сказал:

общепринятые "стандарты"

Паспорт кабеля от производителя. Ну или "по радуге" 🙂

[alibek]

Какие угодно. Обычно ориентируются на паспорт производителя.

Но чаще всего первым считается бесцветное волокно, затем красное, синее, зеленое, а далее уже как угодно.

[Andrei]

Как вариант

https://sarko.ru/tsvetovaya-identifikatsiya-opticheskih-volokon-i-moduley.html





[NikeC]

1-Blue

2-Orange

3-Green

4-Brown

5-Slate

6-White

7-Red

8-Black

9-Yellow

10-Violet

11-Rose

12-Aqua

Так в основном в мировой практике

[sheft]

из практики, натуральное(бесцветное), красный, зеленый, синий, желтый присутствуют всегда, оранжевое, коричневое, черное чередуются с вариантами из розовое, сиреневое, фиолетовое, голубое, серое. В 16х и более монотрубках в довесок белое, бежевое, болотное/оливковое(грязнозелёное), салатное (яркозелёное), ах да, еще варианты с черной кольцевой полосой... 🙂  у еврокабеля к примеру у двухволоконника были в модуле красное и бесцветное, сейчас китайское волокно? или перепаковка китайкабеля с волокнами голубым и оранжевым/рыжым....

Так что паспорт кабеля, если не хотите путанницы..

[NikeC]

Практика - практикой, но вообще-то существуют международные стандарты для маркировки. Например TIA-598-C. В России, насколько помню, вся чехорда с цветовой маркировкой пошла от разных требований у операторов. Почему они не могли использовать стандартную - уже мало кто вспомнит

[sheft]

стандарты- стандартами, ну а что ты будешь делать с имеющейся сетью или пришедшим кабелем с "нестандартно" окрашенными волокнами? перекрашивать? если есть объемы, завод тебе покрасит в любую схему, а так приходится довольствоваться тем что есть...а операторы скорее красят под уже имеющиеся внутренние схемы, что бы не ломать мозг как варить кабель годов 2000 укладки с новым

[NikeC]

В 27.08.2025 в 03:46, sheft сказал:

что бы не ломать мозг как варить кабель годов 2000 укладки с новым

А зачем его варить? Как правило, кабели 2000-х годов уже свое отжили и по характеристикам и по волоконности не подходят. Для ремонта должен иметься ЗИП. А новые сети прокладывать по каким-то нестандартным маркировкам, а потом бегать и искать в случае чего, кто бы им сделал кабель с такой маркировкой - такое себе развлечение. Учитывая потребности рос. операторов - разговоры про хорошие объемы смешны. Их давно нет. А раз нет, то гораздо дешевле не выдумывать велосипед, а пользоваться стандартной маркировкой, проще потом и в эксплуатации будет

[Subj]

Добавлю 5 копеек.

Какие схемы/расцветовки существуют - практически любые, их огромное множество.

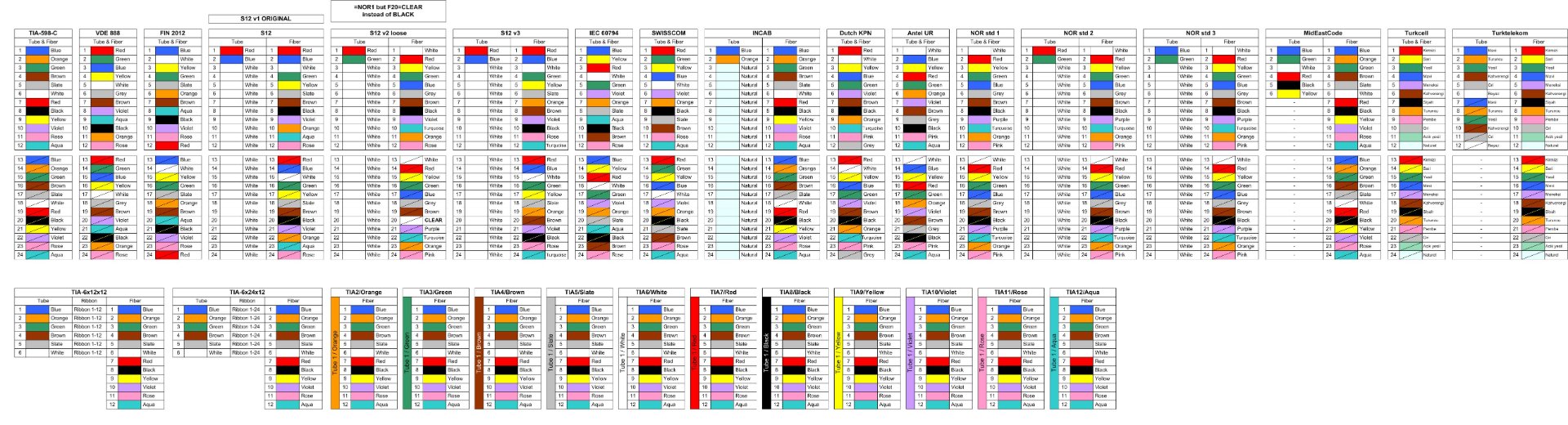

Есть ли общепринятые стандарты? Конечно есть. Самая распространенная цветовая схема в мире - это, как уже отметили выше, американская ANSI/TIA-598-C. Во многих странах мира есть свой государственный стандарт для цветовой схемы. Но чаще всего в каждой стране принято использовать 3-5 более-менее привычных расцветовок. И если нет гос.стандарта, то в стране за "стандарт" принято считать расцветовку, используемую самым крупным оператором. Например в Турции нет гос.стандарта, но в ходу две основные, используемые turkcell и turktelekom. В сша например большинство инженеров вообще не знают, что существуют цветовые схемы, отличные от TIA. К слову, TIA определяет цвета волокон, но не определяет цвета модулей. Поэтому существует такое иногда деление на TIA только для волокон, и true TIA кабели, у которых цвета и модулей, и волокон соответствуют этому стандарту. В россии например Инкаб использует расцветовку TIA, но только для волокон, а для модулей у Инкаба, как вы все отлично знаете, счетная дифференциация из трех разных цветов, с отсчетом против часовой стрелки от задающего модуля. Вот например картинка с некоторыми цветовыми схемами, с которыми мне приходится работать:
