jffulcrum Posted August 13, 2025 Posted August 13, 2025 Производителя нашел: 2wcom Systems GmbH - Professional broadcast products Вставить ник Quote
jffulcrum Posted August 13, 2025 Posted August 13, 2025 А вот и наш оригинальный китайский герой: SC-1103 MPEG-2 5IN1 Encoder with Multiplexer(4AV+ASI in,ASI out) , вероятно, совпадающий по начинке, и, возможно, софту Вставить ник Quote

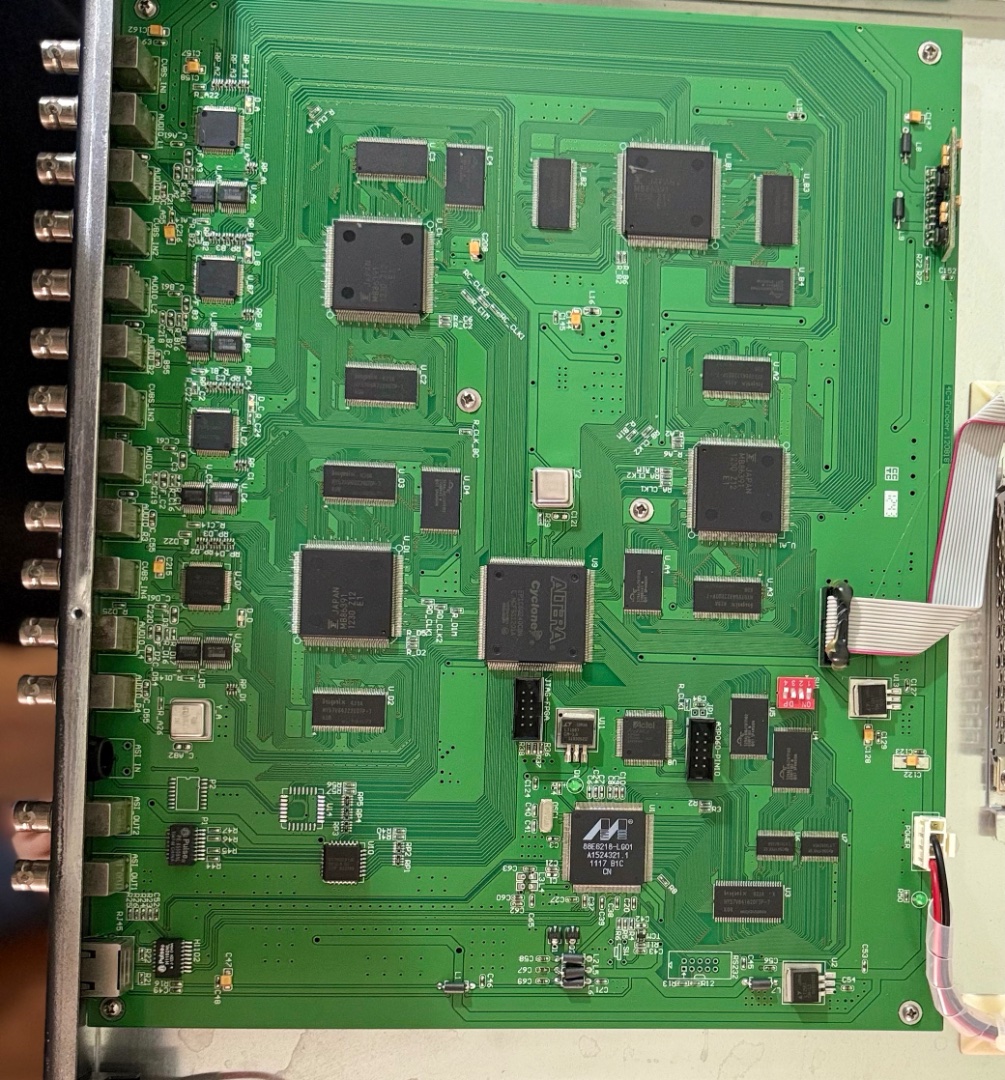

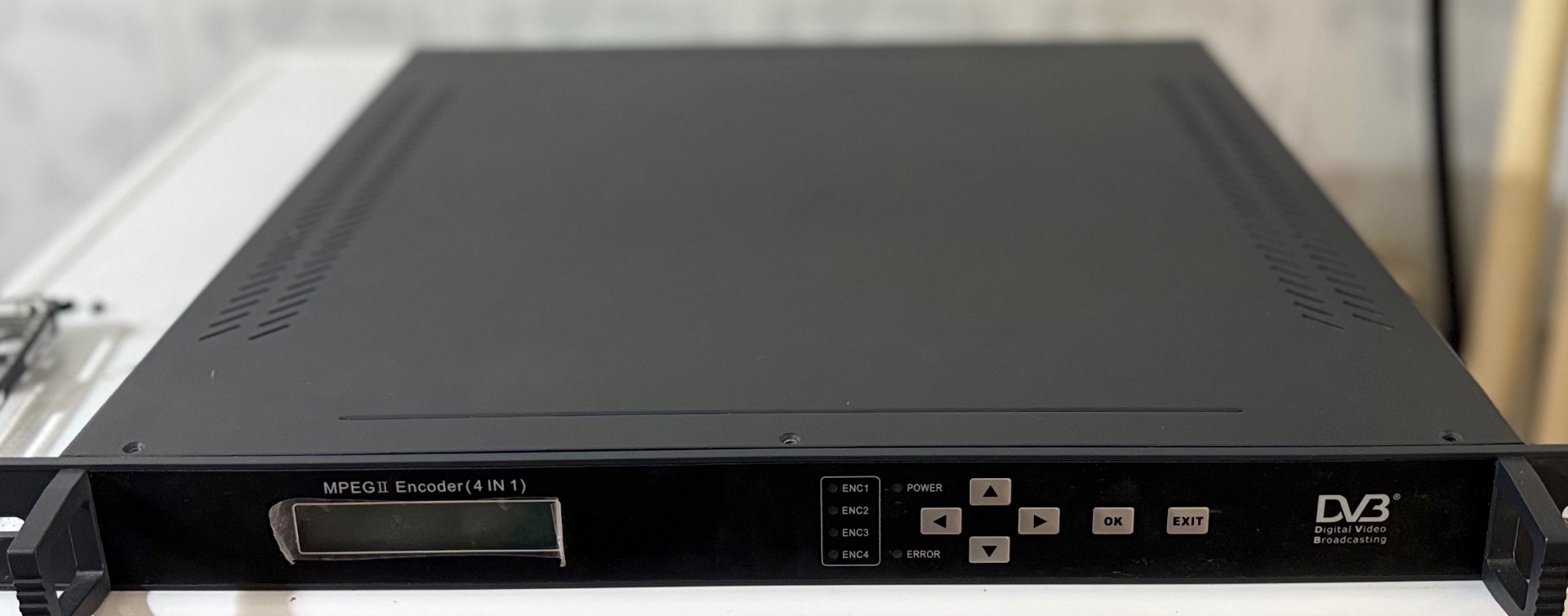

Turan Posted August 13, 2025 Author Posted August 13, 2025 (edited) Основное меню: 1. Encoder 1 2. Encoder 2 3. Encoder 3 4. Encoder 4 5. Output Setting 6. IP Output 7. Network Setting 8. Save Config 9. Load Config 10. Version 11. Language 12. Error Info Подменю: 1. Encoder 1 1.1 Multiplexing Yes/No 1.2 Vibeo … 1.3 Audio … 1.4 Sustem 1.4.1 Encoder Bitrate 04.500 Mbps 1.4.2 BitRate Mode CBR/UBR 1.4.3 Provider DTV 1.4.4 Program. Name Encoder 1 1.4.5 Program. Number 0256 1.4.6 PMI PID 0256 1.4.7 VIDEO PID 0257 1.4.8 AUDIO PID 0258 1.4.9 PCR PID 0259 … 5. Output Setting 5.1 Output BitRate 021.000 Mbps 5.2 TS ID 00000 6. IP Output 6.1 Encoder 1 6.1.1 Enable OFF/ON 6.1.2 Destination IP 224.002.002.001 6.1.3 Destination Po 01234 … 6.5 Subnet Mask 255.255.255.000 6.6 Gateway 192.168.000.001 6.7 Local IP 192.168.000.190 6.8 Local MAC 00:00:10:10:20:28 6.9 Local Port 02000 7. Network Setting 7.1 IP Address 192.198.000.210 7.2 Subnet Mask 255.255.255.000 7.3 Gatevay 192.168.000.001 7.4 NMS UDP Port 2009 7.5 MAC Address 00-13-03-06-52-45 8. Save Config 9. Load config 10. Wersion … 11. Language English 12. Error Info 01Encoder Unlock 02Encoder Unlock 03Encoder Unlock 04Encoder Unlock 05 ASI Unlock Цитата А вот и наш оригинальный китайский герой Да, думаю это он. Edited August 13, 2025 by Turan Вставить ник Quote
Глеб Высоцкий Posted August 13, 2025 Posted August 13, 2025 Ну вот, а Вы говорили, нету настроек. Вона их сколько! Сейчас на работе, вечером посмотрим подробнее. Главное: Multiplexing - Yes для всех энкодеров Bitrate mode - CBR PIDы можно оставить по умолчанию, надо только проверить, чтобы они все были уникальными, не повторялись на разных каналах. Если повторяются, надо изменить. Можно сделать их подряд, типа 1 канал видео 100, аудио 101, синхронизация (PCR) 103, второй канал видео 104, аудио 105 и. т. д. Названия каналов, название провайдера можно оставить по умолчанию. Если все ок, они должны отобразиться на морде WISI OV75 в подменю Program. И в этом подменю каналы надо по одному активировать - перенаправить со входа на выход, включить в поток. При этом следить, чтобы суммарный битрейт не превысил полосу канала QAM - OV75 напишет ошибку Overflow! Тогда надо либо ужимать каналы на энкодерах, либо убирать их из потока по одному. Для верности можно взять обычный ПК с программой VLC ( Video LAN Client, бесплатная) и попытаться принять поток с езернет выхода - настройки см. в меню. Вставить ник Quote

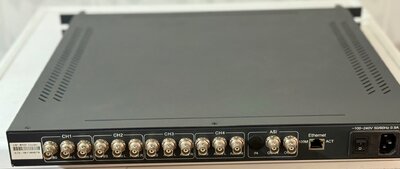

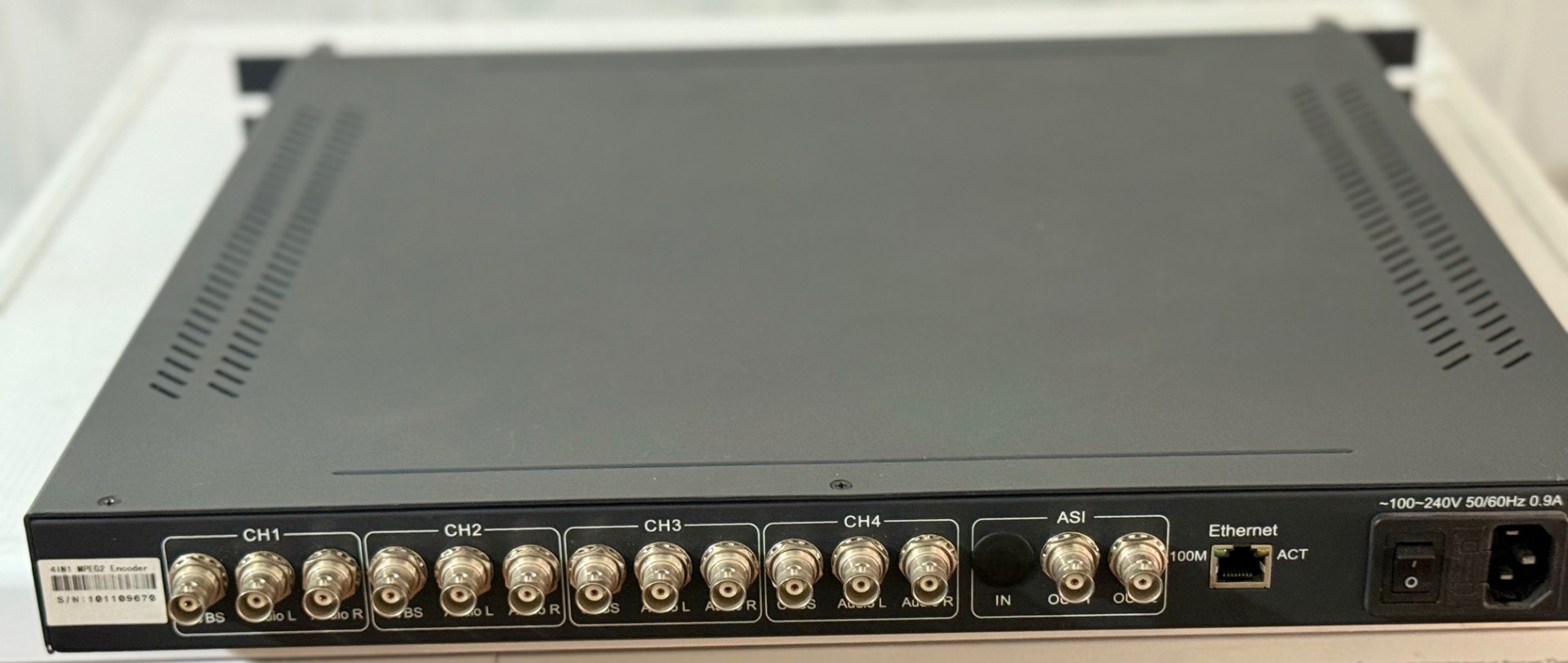

Глеб Высоцкий Posted August 13, 2025 Posted August 13, 2025 8 часов назад, jffulcrum сказал: Производителя нашел: 2wcom Systems GmbH - Professional broadcast products Странно, но на сайте этого производителя нет не только что похожего изделия, а вообще оборудования DVB 7 часов назад, jffulcrum сказал: А вот и наш оригинальный китайский герой А вот это точно он. Только реальная железяка малко кастрирована: ASI IN у неё нету - затычка стоит. Соответственно, не 5 в 1, а 4 в 1. У меня не получилось скачать мануал - ошибка 404. Судя по даташиту и скриншотам, подтверждается одно из моих предположений - веб-интерфейса, увы, нету. Есть специфическая "фирменная" NMS. Где её брать, непонятно, в разделе Download раздел NMS есть, самих файлов нету. Ну как бы и хрен с ним, меню с морды вполне достаточное. Вставить ник Quote
Глеб Высоцкий Posted August 13, 2025 Posted August 13, 2025 @Turan , немного подробнее по меню. 7 часов назад, Turan сказал: 1. Encoder 1 2. Encoder 2 3. Encoder 3 4. Encoder 4 Критичные. Надо как минимум проверить текущие настройки, а может, и изменить. 7 часов назад, Turan сказал: 5. Output Setting Не уверен, что критичные (см. ниже) 7 часов назад, Turan сказал: 6. IP Output Если не планируете использовать выход TS по IP - некритично. 7 часов назад, Turan сказал: 7. Network Setting Если не планируете управлять энкодером с ПК - некритично 7 часов назад, Turan сказал: 8. Save Config 9. Load Config Опции необязательные. Все текущие настройки можно сохранить в памяти в виде конфига - либо в некоей ячейке с номером, либо можно присвоить конфигу какое-то имя (Save). А потом быстро установить все настройки "одной кнопкой" (Load). Например, если у Вас в работе 100 штук энкодеров с разными настройками и один "в холодном резерве", которым надо быстро заменить любой из работающих. 7 часов назад, Turan сказал: 10. Version 11. Language 12. Error Info Полагаю, ясно. 7 часов назад, Turan сказал: 1. Encoder 1 1.1 Multiplexing Yes/No Имхо, включать канал в транспортный поток на выходе ASI или нет. (На выходе IP мультиплексирования нет) 7 часов назад, Turan сказал: 1.2 Vibeo … 1.3 Audio … Не знаю, что там может быть. Надо посмотреть, какие возможные опции. 7 часов назад, Turan сказал: 1.4.1 Encoder Bitrate 04.500 Mbps Это может быть либо опция только для чтения (фактический битрейт на выходе декодера) либо изменяемая настройка - верхняя граница допустимого битрейта. Если второе - можно оставить по умолчанию, но лучше сделать чуть меньше 1/4 полосы канала DVB-C. 7 часов назад, Turan сказал: 1.4.2 BitRate Mode CBR/UBR Кодирование с постоянной скоростью или с изменяемой. Для вещания в сеть КТВ - без вариантов CBR. 7 часов назад, Turan сказал: 1.4.3 Provider DTV Название вещателя. По идее, изменяется пользователем. Большинством приёмников игнорируется. 7 часов назад, Turan сказал: 1.4.4 Program. Name Название ТВ-канала. Задаётся пользователем. Отображается в списке каналов на телевизоре. Соответственно, если Вы оставите Encoder1, то на всех телевизорах ваших абонентов этот канал так и будет называться Encoder1. 8 часов назад, Turan сказал: 1.4.5 Program. Number 0256 Скорее всего, это идентификатор сервиса - SID. Параметр обязательный. Он может быть любым из допустимого диапазона, но уникальным в пределах одного потока. Т. е. на разных каналах должны быть разные номера. 8 часов назад, Turan сказал: 1.4.6 PMI PID 0256 Не знаю. Может, PMT PID? По умолчанию параметр равен предыдущему - лучше так и сделать на всех каналах. 8 часов назад, Turan сказал: 1.4.7 VIDEO PID 0257 1.4.8 AUDIO PID 0258 1.4.9 PCR PID 0259 См. мой предыдущий пост. Настройки критичные! 8 часов назад, Turan сказал: 5. Output Setting 5.1 Output BitRate 021.000 Mbps Это может быть инфо только для чтения, а может - изменяемая настройка - максимально допустимый битрейт на общем выходе. Натурально, во втором случае он должен быть не меньше суммы скоростей каналов из п. Nканала.4.1 8 часов назад, Turan сказал: 5.2 TS ID 00000 Я не уверен, что настройка критичная. Оставьте пока нули. Когда уже всё перепробуете, а оно всё ещё не будет работать - измените по приколу на ненулевое значение - а вдруг... Вставить ник Quote
Turan Posted August 14, 2025 Author Posted August 14, 2025 (edited) Добрый день, Глеб. Вы писали: Цитата Если OV75 "распознаёт энкодер", то в первую очередь он, OV75, должен видеть каналы - с теми PID и названиями, которые заданы им в энкодере. И только после того, как Вы в ремультиплексоре OV75 зададите пропуск этих каналов со входа ASI на выход QAM, можно будет искать их на телевизоре. OV75 видит Prog. Number, либо PMT PID всех 4 каналов, Prog. Number с PIDом у каждого энкодера совпадает, он так настроен по умолчанию. Для энкодера1 - это 256. Я его отметил в меню Program OV75 звездочной *256. Телевизор после поиска ничего не обнаруживает, хотя уровень QAM сигнала перед началом поиска есть. В меню MUXStat у канала А signal?, а у канала В их может быть от 1 до 4. Статус функции Remux - MUX off, а не MUX on, наверное потому, что не поступает сигнал со спутника на канал А. Пробовал отключать все экнкодеры кроме одного, TS ID 00000 прописал другими числами, не помогает. VLC не пробовал. Edited August 14, 2025 by Turan Вставить ник Quote
jffulcrum Posted August 14, 2025 Posted August 14, 2025 http://www.iptvmng.com/download/DvbManager.exe - интересно, увидит железку? Вставить ник Quote
Глеб Высоцкий Posted August 14, 2025 Posted August 14, 2025 2 часа назад, Turan сказал: Телевизор после поиска ничего не обнаруживает, хотя уровень QAM сигнала перед началом поиска есть. Вечером подумаю спокойно, сейчас нет времени. OV75 после смены настроек полезно перезагрузить - можно прямо по питанию Надеюсь, параметры выхода QAM стоят корректно? Раньше с него что-то выдавалось? Типовые 64QAM / 6875 ксимв/сек. Инверсия спектра выключена! Уровень на индикаторе телевизора - показатель "ни о чём". Должно быть качество (если две шкалы в меню телика). Постарайтесь на телике найти режим ручного поиска с прямым вводом частоты и параметров QAM - см. выше. Всякие автопоиски работают криво, а сетевой поиск в вашем случае вообще работать не будет - см. выше нашу переписку с коллегой. Частота канала в QAM не совпадает с частотой аналогового канала с тем же номером! Например, если аналоговый 21 канал ДМВ имеет несущую 471,25 МГц, то цифровой 21 канал - 474 МГц ровно. Вставить ник Quote
Глеб Высоцкий Posted August 14, 2025 Posted August 14, 2025 Не смог скачать русский мануал по вашей ссылке. Обычно они бестолковее родных. Вроде, всё правильно. Канал А (спутник) отключить вроде как нельзя. Можно только не включать в поток ТВ каналы с него (а их и нету в вашем случае). В настройках канала В (ASI) loop должен быть отключён. В настройках выхода, если подключаете телевизор непосредственно к выходу модуля, аттенюатор лучше поставить на максимум. А то ещё и loop включить - уровень сигнала снизить. (Это другой loop) Вставить ник Quote
Turan Posted August 14, 2025 Author Posted August 14, 2025 OV75 тоже купил на Авито, продавец говорит, что использовал ASI вход, всё работало. Хочу подключить к нему спутник и проверить QAM выход. Только вот не знаю как его настроить. У меня есть спутники 36 гр., 80гр. и 90 гр. С какого спутника он увидит сигнал dvb-s ? Если диапазон SAT IF - 950 -2150 Мгц Sun-Rate - 2000-45000 кСим/с Нужно ли при настройке учитывать затухание сигнала в спутниковом конвертере 10000 Мгц? Параметры QAM выхода выставлены такие: 674.000 (46к)/6875/64qam Телевизор показывает и уровень и качество сигнала за 90%, только при запуске ручного поиска не ловит каналы. Вставить ник Quote

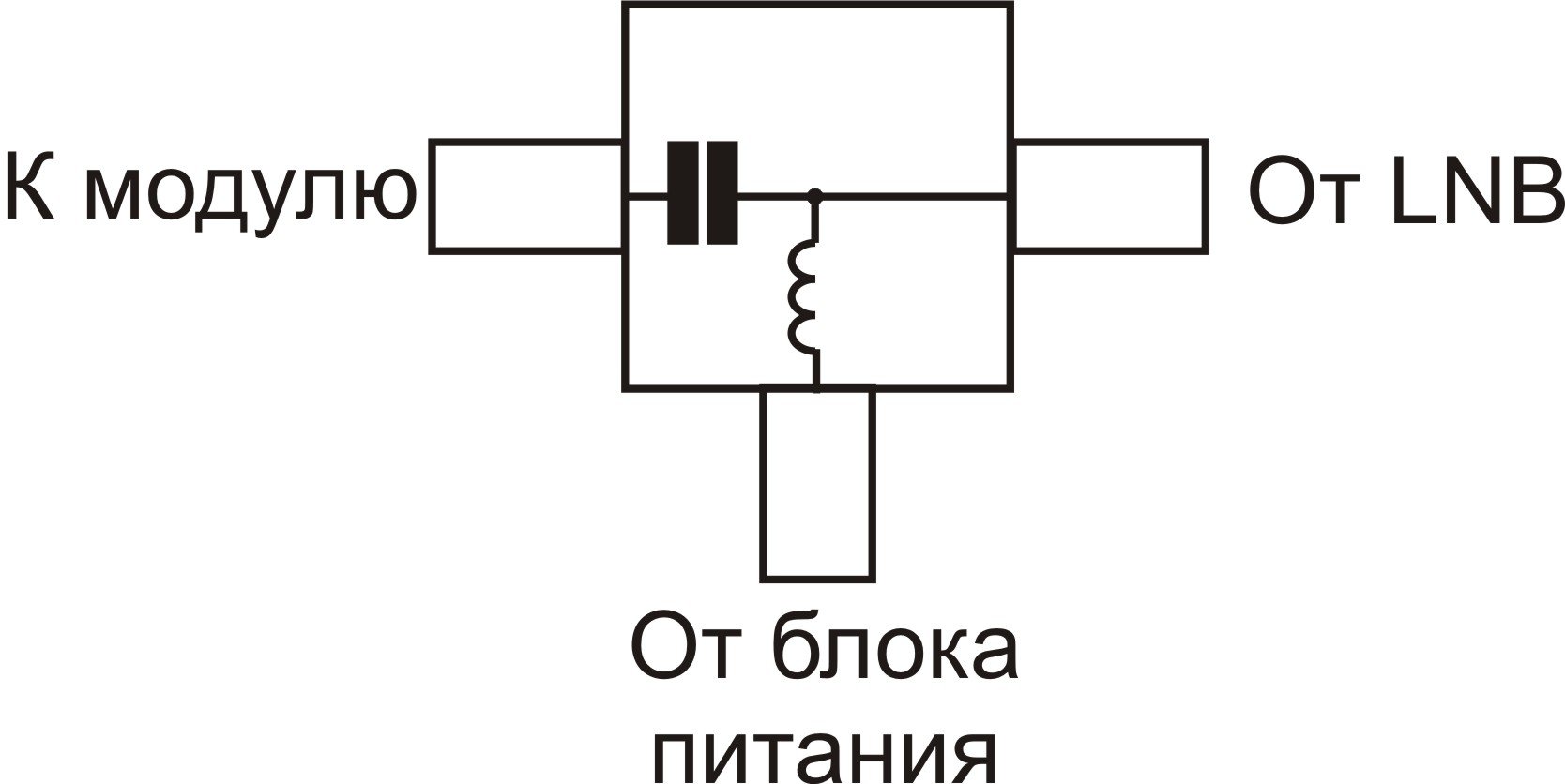

Глеб Высоцкий Posted August 14, 2025 Posted August 14, 2025 50 минут назад, Turan сказал: есть спутники 36 гр., 80гр. и 90 гр. С какого спутника он увидит сигнал dvb-s ? С любого. Полные обновляемые таблицы всех каналов всех спутников на сайтах: www.lyngsat.com www.flysat.com При этом Вам надо держать в голове две специфические вещи. 1. OV75 не выдает на входной разъём питание для LNB. По идее, оно берется с базового блока (шасси, корзины) головной станции OV50(A). Полагаю, у Вас этого блока нет, а питание на OV75 Вы подаете с чего-то другого. Значит, надо подать на конвертер питание от внешнего источника. Самый простой вариант - если есть рабочий бытовой ресивер - подключить к антенне OV75 и ресивер через спутниковый делитель (сплиттер). Натурально, раз OV75 не выдаёт питание на головку, он не может ей управлять. Поэтому, если на антенне стоит управляемая LNB ("бытовая"), то выбор поляризации должен выполняться с этого внешнего источника. Если на ресивере в моменте включён канал с вертикальной (правой круговой) поляризацией, то и OV75 увидит каналы только в вертикальной (правой) поляризации. Если на OV75 нужна левая, надо на ресивере выбрать канал из левой поляризации. 2. На OV75 выставляетя фактическая входная частота - на которой сигнал присутствует в кабеле снижения. Она отличается от частоты на спутнике на величину частоты гетеродина LNB. Бытовые приемники рассчитывают эту частоту автоматически, для чего в них в отдельном меню задаётся частота гетеродина LNB. Для WISI частоту надо считать вручную. Для примера. На 36е в DVB-S идет инфоканал Триколора: 12226 L 27500 3/4 Поляризация - левая круговая, значит, надо подать на головку 18 Вольт от внешнего источника. Например, подключить бытовой ресивер через сплиттер и выбрать на нём канал с горизонтальной или левой круговой поляризацией. Частота со спутника - 12226 МГц. Если на антенне стоит "НТВ-плюсовский" или "Триколоровский" LNB, у него гетеродин 10750 МГц, соответственно, на входе OV75 сигнал будет на 1476 МГц. На 80 е сигналы DVB-S только на скоростях 44950 и 45000 - граница рабочего диапазона, лучше этот спутник не тестить. На 90е есть DVB-S в С-диапазоне. Все вышесказанное актуально, кроме: в С-диапазоне надо вычитать не частоту гетеродина из частоты сигнала, а наоборот. В С диапазоне гетеродин всегда 5150 МГц, исключения - полная экзотика. 1 час назад, Turan сказал: Нужно ли при настройке учитывать затухание сигнала в спутниковом конвертере 10000 Мгц? Я не понял, о чем речь. Может, о переносе частоты - см. выше. Тогда почему 10000 МГц?? В принципе, такие LNB существуют, но используются крайне редко - это либо ОЧЕНЬ старые головки, либо специфические ("профессиональные " - для спутниковой связи, спутникового радио и т. п.) Реально для спутникового ТВ в РФ сейчас используются три типа LNB: C- диапазона (см. выше), "НТВ-Триколор" (круговая поляризация, один гетеродин 10750 МГц) и "Универсал" (линейная поляризация, два гетеродина 9750/10600 МГц) 1 час назад, Turan сказал: Параметры QAM выхода выставлены такие: 674.000 (46к)/6875/64qam Да, все правильно. Проверьте, что отключена инверсия спектра! 1 час назад, Turan сказал: Телевизор показывает и уровень и качество сигнала за 90%, только при запуске ручного поиска не ловит каналы. Если телик показывает качество, значит, он видит сигнал QAM. Значит, с "физикой" всё в порядке, проблемы с "логикой" - с данными для таблиц DVB (PID- в, SID- ы и пр.), мультиплексированием. Вставить ник Quote
Turan Posted August 14, 2025 Author Posted August 14, 2025 Спасибо за столь подробное разъяснение, Вы избавили меня от "танцев с бубном" при настройке спутникового канала. Попробую завтра на работе настроить. Вставить ник Quote
Глеб Высоцкий Posted August 14, 2025 Posted August 14, 2025 На здоровье. Если не до конца поняли про питание LNB и переключение поляризации, вот тут ликбез https://satcomservice.ru/smatv.php П.С. - натурально, читайте только первый раздел, где картинки с блок-схемами LNB. Остальное вашей темы не касается. П.П.С На случай, если у Вас все-таки есть живая корзина головной станции WISI Topline - OV50 или OV50A. Дело в том, что OV75 по жизни - врубной блок, питание от корзины на него подается через специфический врубной разъем, а чтобы подать его от нештатного блока питания, надо городить некий колхоз с пайкой, зажимами "крокодил" или чем-то подобным. Вы про питание OV75 ничего не писали, но раз модуль работает, а Вы явно не радиолюбитель - вдруг у Вас и корзина имеется? Так вот, на корзине стационарно стоит штатный блок питания. Он выдает +5В и +12В на шину для питания врубных блоков, а также +13В на два внешних разъема LNC для питания внешних устройств - спутниковых LNB или эфирных антенных усилителей. По идее, в корзине должны также стоять два делителя 1:6 WISI DM-16. Они предназначены для коммутации общих антенн (спутниковых или эфирных) на несколько модулей. У этих делителей предусмотрен проход питания на вход с единственного из шести выходов - этот выход имеет маркировку DC. Чтобы подключить спутниковую антенну ко входу модуля(ей) надо: - подключить кабель от LNB к входу DM16 (одиночный разъем, расположенный на корпусе планарно) - соединить перемычкой выход DM16, помеченный DC, с любым выходом LNC блока питания OV50(A) - соединить любой (любые) из оставшихся выходов DM16 со входом модуля (модулей) Натурально, если используется "бытовой", т.е. управляемый LNB, он будет работать только в одном режиме - VLow (см. статью). Например, с 36е можно будет принять только правую круговую поляризацию. Если таки у вас нет корзины и штатного блока питания, но есть навыки радиолюбителя. Берете любой телевизионный делитель с 3+ F-разъемами. Например, делитель 1:2. Вскрываете корпус, выпаиваете все внутренности. На их место паяете две детальки - конденсатор 20...100 пФ и катушку из 10-15 витков лобого обмоточного провода диаметром 3-4 мм без сердечника. Подключаете к антенне и модулю, третьим концом - к нештатному блоку питания, плюс на центральный контакт разъема, минус на корпус. Если нужна горизонтальная или левая круговая поляризация - напряжение питания должно быть 18...19 VDC, если вертикальная или правая круговая - 13...15 VDC. Ток потребления LNB обычно не более 150...200 мА. Вставить ник Quote
Turan Posted August 15, 2025 Author Posted August 15, 2025 Добрый день, Глеб. Все Ваши рекомендации выполнил. Картина со спутниковым входом та же, что и с ASI. Каналы в OV75 прописались, выбрал из них несколько. Телевизор показывает и уровень и качество, но при ручном поиске ничего не находит. То есть проблема не в энкодере, он практически не использовался, можно сказать новый. Это немного радует, потому как другой подобный я уже не найду. А вот OV75 отработал много лет, но продавец уверил, что он рабочий. Попробую его вернуть. Буду искать QAM модулятор со входом ASI. Вставить ник Quote
Turan Posted August 15, 2025 Author Posted August 15, 2025 Связался с продавцом он вспомнил, что надо задействовать оба канала А и В, только тогда он заработает. Вставить ник Quote
Turan Posted August 15, 2025 Author Posted August 15, 2025 Как только подключил оба канала А и В всё заработало, все 4 энкодера и ещё каналы со спутника!!! Качество с энкодера нормальное, нужно только сменить названия каналов и настроить яркость, контраст и т.д. Спасибо за помощь, обсуждение мне очень помогло, немного стал разбираться в принципах работы энкодера и трансмодулятора. Вставить ник Quote
