[Turan]

Стоит задача принять с эфира 4 аналоговых канала и затем ретранслировать их в кабельную сеть в формате dvb-c.

Купил на авито энкодер (4 в 1), у него 4 a/v входа и 2 asi выхода. С сигналом ASI никогда не работал, не знаю как настроить энкодер. Когда покупал полагал, что на вход достаточно подать 4 a/v сигнала и на выходе получу готовый ASI поток. Не подскажите какие базовые настройки необходимо произвести в энкодере? Тот у кого покупал сам не знает как его настраивать, он так и не был им востребован, лежал на складе.





Edited August 9 by Turan

[Глеб Высоцкий]

Добрый день.

1) Марку/модель/вендора энкодера - в студию, плз. Иначе разговор, мягко говоря, беспредметен.

2) Само по себе решение - кодировать в MPEG аналог, принятый с эфира - кривоe. При приёме с эфира, даже в очень хороших условиях, неизбежно появится дополнительный шум. Энкодер же будет воспринимать его, (на пальцАх) как мелкие детали сигнала, и будет честно его кодировать, увеличивая битрейт. Т. е. по сравнению с кодированием исходного A/V, кодирование того же A/V, прошедшего тракт передатчик-эфир-демодулятор, даст худшее качество и при этом больший битрейт. В идеале надо бы принимать с эфира цифру, либо доставлять A/V от провайдера неким альтернативным способом, не через аналоговый эфир (к слову, где Вы его нашли-то в наши времена?)

3) ASI - это просто интерфейс для соединения блоков. В нём может быть и программный поток, и транспортный с четырьмя каналами сразу. В последнем случае на борту энкодера должен присутствовать мультиплексор, и критичные настройки относятся именно к нему. По идее, каждому элементарному потоку (аудио, видео) должен быть назначен уникальный PID,  каждому ТВ каналу - SID, всему потоку - NID, плюс обязательные данные таблиц DVB - время, например, названия каналов, их логические номера и т. д. и т. п. Как минимум, надо изучить меню девайса, как максимум - стандарт DVB.



[Turan]

Добрый день.

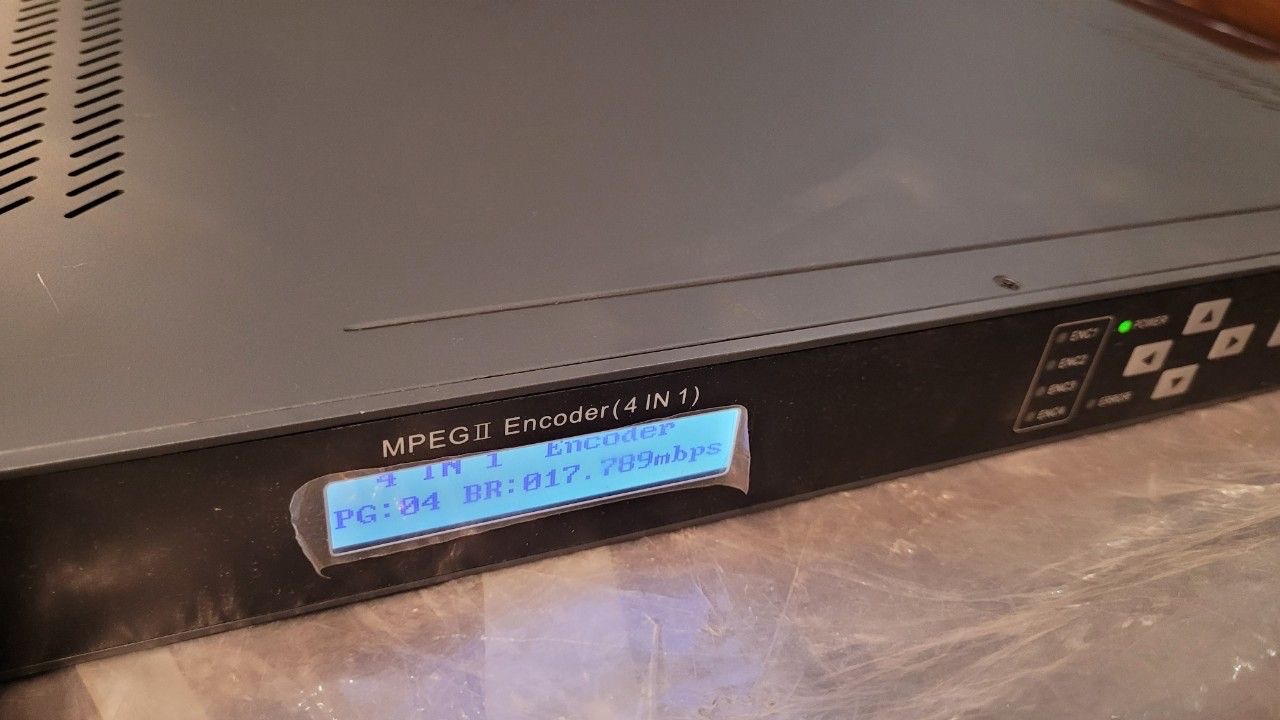

1. Странно, но на энкодере только та информация, что на фото, больше данных нет.

2. Эфирный аналог в основном смотрят бабульки - это местные каналы. В интернете они не вещают, а тянуть а/v кабель от каждой студии затратно. Планирую полностью отключить аналог, осталось только перевести в цифру местные каналы. Для спутниковых каналов использую трансмодуляторы terra tdg420c. У них нет входа ASI.

3. Пока не удаётся перевести в цифру даже один аналоговый канал.

4. Возможно проблема в трансмодуляторе wisi ov 75 1711, с ним я также никогда не работал. Энкодер он распознаёт, сигнал от него поступает. Только телевизор при настройке dvb-c находит 0 каналов.

…

Edited August 10 by Turan

[straus]

Чтобы телевизор нашёл в потоке программы - нужно, чтобы в этом потоке была PSI (PAT, CAT, PMT, NIT). Ну и SDT. Эти таблицы описывают структуру и содержимое потока.

[Turan]

Эти таблицы нужно выставлять на стороне энкодера?
Там вроде нет такой возможности, если пользоваться меню и кнопками на энкодере.

…Сам я гуманитарий, волею судеб занялся кабельным.

Edited August 10 by Turan

[straus]

Естественно, что через меню эти таблицы не генерятся. Сначала их подготавливают на компьютере при помощи специального софта. Потом заливают в устройство через служебный порт. И после этого устройство циклически транслирует эту информацию в потоке.

Какое именно устройство транслирует - то, которое генерит окончательный поток.

[Глеб Высоцкий]

3 часа назад, Turan сказал:

1. Странно, но на энкодере только та информация, что на фото, больше данных нет.

Чепуха. У любой железки есть производитель и модель. Раз Вы гуманитарий:

1. Осмотрите внимательно весь корпус железки, со всех сторон. Сфоткайте и выложите любые лайбы, надписи, какие найдёте. Всё может оказаться полезным для идентификации. Мы постараемся вычислить.

2. Свяжитесь ещё раз с продавцом. Возможно, у него остались следы от покупки девайса - накладная, счёт, гарантийный талон и т. п. Во всех этих документах есть наименование товара.

1 час назад, straus сказал:

Естественно, что через меню эти таблицы не генерятся. Сначала их подготавливают на компьютере при помощи специального софта.

Да вовсе не обязательно, особенно для китайской ноунейм железки. Настройки могут вводиться и в меню. Я как-то работал с мультиплексерами  PBI из DMM-1000, никакого "файла" в них заливать не нужно, все настройки выполняются "онлайн" в меню. (Правда, меню открывается таки на ПК, с помощью специальной утилиты).



[Глеб Высоцкий]

4 часа назад, Turan сказал:

4. Возможно проблема в трансмодуляторе wisi ov 75 1711, с ним я также никогда не работал.

Вот Вам на всякий случай мануал на WISI OV75

https://www.satellite.ru/files/File/Product_description/OV75M_manual.pdf&ved=2ahUKEwj1zsm06ICPAxX2VfEDHUS-EzIQFnoECCQQAQ&usg=AOvVaw1oXMfCRhG1aL05Yx1YrGP3



Конфиг 1711 - два входа, один спутниковый DVB-S, второй ASI. Выход один DVB-C с внутренним ремультиплексором, который позволяет муксить каналы с обоих входов. По идее, железка подходящая, хоть и древняя. Если она рабочая, и Вы её правильно настроите, все будет ок.



4 часа назад, Turan сказал:

Энкодер он распознаёт, сигнал от него поступает. Только телевизор при настройке dvb-c находит 0 каналов.

Если OV75 "распознаёт энкодер", то в первую очередь он, OV75, должен видеть каналы - с теми PID и названиями, которые заданы им в энкодере. И только после того, как Вы в ремультиплексоре OV75 зададите пропуск этих каналов со входа ASI на выход QAM, можно будет искать их на телевизоре.

[straus]

ТСу нужно изначально понять отличия разных сущностей, называемых потоками. Есть программный поток - это видео, аудио (возможно несколько языков). Фактически это (если упрощённо) потоковая передача MPEG. И есть поток транспортный - это уже совсем другая субстанция. В транспортном потоке мультиплексированы несколько программных потоков плюс служебная информация. Так вот в модулятор подаётся именно транспортный поток.

MPEG Encoder с 4 аналоговыми входами скорее всего выдаёт какой-то суррогат транспортного потока (железка то не вещательная), поэтому надо разбираться, чего в этом потоке присутствует.

[Turan]

Спасибо за ответы!



Продавец пишет, что посмотрит на счет следов от покупки, но врядли найдёт. Железку покупал в "сатпровижн".  Насколько он помнит для айсишного выхода никакие параметры не задаются. То есть там все критичные настройки заданы уже по умолчанию. Четыре программных потока объединены в один транспортный.



Поеду на работу буду разбираться с ov75. Нашел мануал на русском языке.
http://unittv.ru/files/images/93609/d/ov_75mxxxx.pdf

Edited August 11 by Turan

[Глеб Высоцкий]

7 часов назад, Turan сказал:

Насколько он помнит для айсишного выхода никакие параметры не задаются. То есть там все критичные настройки заданы уже по умолчанию. Четыре программных потока объединены в один транспортный.

Этого не может быть, потому что не может быть никогда. В транспортном потоке DVB, как совершенно точно отметил выше @straus ,  несколько программных потоков мультиплексируются по времени. Чтобы декодер опознал и вытащил из потока тот ТВ канал, который выбран пользователем в моменте, поток должен быть размечен специальными идентификаторами - PIDами, а чтобы он понял, какому именно каналу соответствуют какие PID ы видео и аудио, в потоке должна содержаться служебная таблица - PMT.

Если Вы принимаете готовую цифру со спутника или с эфира - все эти данные там уже есть, в общем случае их можно просто пропустить со входа на выход. В аналоговом сигнале ничего подобного нет, эти данные должны быть заданы пользователем.

Не исключаю, что в энкодере могут быть какие-то настройки по умолчанию. Если так, то OV75 должен видеть каналы - не просто сигнал на ASI входе (он будет всегда, когда вход подключен), а именно список каналов с названиями, заданными в энкодере. См. стр. 19 иностранного мануала.



У вашего энкодере есть езернетовская дырка? Если да, скорее всего, есть веб-интерфейс. В этом случае в меню на морде должна быть настройка сети (айпи, маска).

[straus]

В 11.08.2025 в 07:00, Turan сказал:

Насколько он помнит для айсишного выхода никакие параметры не задаются. То есть там все критичные настройки заданы уже по умолчанию.

Ну в принципе некоторые таблицы вполне могут быть уже заданы и не редактироваться, это да. Такое я встречал в дешёвых бытовых кодерах (которые ещё и совмещены с модуляторами в одной коробке). Но вот таблица NIT должна содержать частоты, на которых работает модулятор. В твоём случае кодер отдельно от модулятора, и ничего не знает про частоты, на которых работает модулятор. То есть, эти данные нужно ввести вручную.

В принципе, без заполненной таблицы NIT тоже можно работать, но тогда не будет работать сетевой поиск. Попробуй отключить на телевизорах сетевой поиск и запустить полное сканирование каналов. Возможно, что каналы найдутся по SDT с какими-то дефолтными названиями типа CHANNEL 1 - CHANNEL 4. Это вполне рабочая схема, в Киеве в течение десяти лет один из кабельных операторов (второй по величине, на минуточку) работал с незаполненной NIT-таблицей.

В 11.08.2025 в 14:54, Глеб Высоцкий сказал:

У вашего энкодере есть езернетовская дырка? Если да, скорее всего, есть веб-интерфейс. В этом случае в меню на морде должна быть настройка сети (айпи, маска).

Кстати, вспоминаю какое-то китайское изделие, в котором на заднице был USB-порт, и при подключении к ноуту оно прикидывалось двумя устройствами - одно неизвестное, а второе "USB-накопитель". И вот на этом накопителе лежали драйвера и программы настройки под разные операционные системы.

[Turan]

Веб-интерфейс в энкодере есть.

IP 192.168.000.210

Mask 255.255.255.000

MAC Address 00-13-03-06-52-45



К примеру, у трансмодулятора terra следующие параметры:



IP 192.168.1.10

Маска подсети 255.255.255.0

там у меня проблем с подключением не возникло.



В ноутбук согласно инструкции ввёл следующие параметры:

IP 192.168.1.21

Маска 255.255.255.0

Основной шлюз 192.168.1.1



Если можно подскажите как нужно настроить TCP/IPv4 ноутбука, чтобы попасть на веб-интерфейс энкодера.

…В IP у него много нулей - это нормально?

[Глеб Высоцкий]

14 часов назад, Turan сказал:

Насколько он помнит для айсишного выхода никакие параметры не задаются.

Прошу прощения, несколько некорректно я выразился в предыдущем посту.

Именно для ASI выхода действительно никаких настроек не надо. Настройки нужны для MPEG кодеров и мультиплексора - блоков, входящих в состав энкодера и стоящих перед ASI выходом.



1 час назад, straus сказал:

В принципе, без заполненной таблицы NIT тоже можно работать, но тогда не будет работать сетевой поиск.

Коллега, Вы, мягко говоря, ошибаетесь.

Сетевой поиск не будет работать, если тюнер начнет сканирование именно с этой частоты - вероятность чего весьма мала. Ничто не мешает указать параметры этого потока в NIT на других несущих.

На железе, о которой идет речь, мультиплексор наверняка кастрирован по самое не хочу, NIT для таких изделий - высший пилотаж.



10 минут назад, Turan сказал:

Если можно подскажите как нужно настроить TCP/IPv4 ноутбука,

IP=192.168.0.1

Mask=255.255.255.0

Шлюз не нужен, оставьте значение по умолчанию или введите 0.0.0.0



Потом запустите браузер и введите в адресной строке

192.168.0.210



Возможно, не любой браузер будет работать. Пробуйте наиболее распространённые - IE, хром.



П. С. Там еще пароль может быть. А пароль по умолчанию или инструкцию по его сбросу можно найти только в родной документации...

[straus]

10 минут назад, Глеб Высоцкий сказал:

Коллега, Вы, мягко говоря, ошибаетесь.

Сетевой поиск не будет работать, если тюнер начнет сканирование именно с этой частоты - вероятность чего весьма мала. Ничто не мешает указать параметры этого потока в NIT на других несущих.

У нас просто разное определение понятия "сетевой поиск". Я использую следующее определение "сетевой поиск" - ТВ (или STB) не сканирует частотные каналы, а просто настраивается вручную (или забивается оператором в прошивке) на одну частоту, и вытаскивает все данные из NIT. В таком случае при снятии птицы "сетевой поиск" ТВ начинает сканировать частотные каналы в поисках SDT (при этом часто наличие NIT на каком-либо частотном канале игнорируется). При поиске по частотным каналам обычно можно задать границы поиска в мегагерцах или ТВ-каналах.

В современных ТВ бывают разные комбинированные методы поиска сервисов, плюс иногда не прыжки по частотным каналам с учётом частотного плана страны, а квази-плавная настройка.

[Глеб Высоцкий]

9 минут назад, straus сказал:

У нас просто разное определение понятия "сетевой поиск". Я использую следующее определение "сетевой поиск" - ТВ (или STB) не сканирует частотные каналы, а просто настраивается вручную (или забивается оператором в прошивке) на одну частоту, и вытаскивает все данные из NIT.

Ну таки да. И почему в этом случае NIT надо передавать на всех несущих? Достаточно вообще на одной - на той самой.

[straus]

33 минуты назад, Turan сказал:

Веб-интерфейс в энкодере есть.

IP 192.168.000.210

Mask 255.255.255.000

MAC Address 00-13-03-06-52-45



К примеру, у трансмодулятора terra следующие параметры:



IP 192.168.1.10

Маска подсети 255.255.255.0

там у меня проблем с подключением не возникло.



В ноутбук согласно инструкции ввёл следующие параметры:

IP 192.168.1.21

Маска 255.255.255.0

Основной шлюз 192.168.1.1

На будущее, чтобы было удобнее без перенастроек ноутбука заходить сразу на оба устройства, есть два варианта решения:



1. Сменить настройки в одном из устройств, чтобы они оказались в одной подсети. Например 192.168.0.21 и 192.168.0.22 (меняем настройки в кодере) или 192.168.0.210 и 192.168.0.211 (меняем настройки в модуляторе).

2. Если по каким-либо причинам смена настроек невозможна ни в одном устройстве - винда позволяет на один физический адаптер привязять два (и более) IP-протокола с разными настройками. Тогда на одном сетевом интерфейсе ноута окажется сразу два адреса, типа 192.168.0.1 и 192.168.1.1

[Глеб Высоцкий]

17 минут назад, straus сказал:

удобнее без перенастроек ноутбука заходить сразу на оба устройства

Ну, сразу-то на них заходить смысла нету. Разве что собрать все интерфейсы на свитч и заходить удаленно по сети.



У WISI OV75 веб-морды нету. Только обычная морда, железная.



Терра работает на другой поток, ТС её для примера помянул.

[Turan]

Не удалось попасть на веб страничку по локалке. Пока не знаю что делать. Когда подаю а/v на соответствующий вход, то на панели энкодоре загорается 1 из 4 индикаций. Оборудование думаю исправно.



Там в подменю есть такие параметры, которые можно изменить:



TS ID

00000



Output Bitrate

021.000 Mbps



Destination IP

224.002.002.001



Destination

01234



NMS UDP Port

2009



Gateway

192.168.000.001

Могу более подробно выложить все возможные настройки в меню.





Edited August 12 by Turan

[Глеб Высоцкий]

1 час назад, Turan сказал:

NMS UDP Port

2009



Gateway

192.168.000.001

Конечно присылайте как можно больше инфы, по максимуму. Фотки давайте - все лейблы и надписи, какие есть на корпусе. Фото задней панели, плз.



По существу последнего поста:



1 час назад, Turan сказал:

TS ID

00000

Ок! Это один из тех параметров, о которых мы тут Вам пишем. К сожалению, не самый критичный, скорее рациональный.

1 час назад, Turan сказал:

Output Bitrate

021.000 Mbps

Это не настройка, а информация "только для чтения". Битовая скорость. Для одиночного канала, даже в MPEG-2, 21 Мбит/с - многовасто. Отсюда можно предварительно заключить, что ваш девайс таки мультиплексирует 4 канала в один поток.

1 час назад, Turan сказал:

Destination IP

224.002.002.001



Destination

01234

А вот это очень странно - это параметры IPTV выхода (не ASI !).

224.X.X.X - айпи адрес из специального диапазона для мультикаста.

У девайса есть выход транспортного потока в IP (ещё одна езернетовская дырка)?





1 час назад, Turan сказал:

NMS UDP Port

2009



Gateway

192.168.000.001

А это сетевые настройки интерфейса управления.

Не знаю только, что за порт 2009.

Может, подтянутся коллеги-айтишники и подскажут.

Возможно, что веб-интерфейса нет, а есть некая утилита, которую надо установить на ПК для управления энкодером. Как HDMS у старых PBI DMM-1000.

[straus]

Неплохо бы ещё открутить верхнюю крышку и сфотографировать плату и надписи на плате.



54 минуты назад, Глеб Высоцкий сказал:

1 час назад, Turan сказал:

Gateway

192.168.000.001

А это сетевые настройки интерфейса управления.

А тут непонятно. GATEWAY - это адрес шлюза, через который устройство что-то отправляет в другие сети. Не адрес самого устройства. Вместе с 224.2.2.1 навевает некоторые мысли.

[Глеб Высоцкий]

224 - это специфический мультикастовый айпи. Он не может присваиваться какому-либо конкретному устройству, он указывается как адрес назначения для выходного потока.



А 192.168 - это "серый" айпи для локальных сетей (не уникальный). Натурально, если девайс должен вещать за пределы локальной сети, он должен отправлять трафик на шлюз, находящийся на её границе.



И какие особые мысли это навевает?

Кроме той, что девайс имеет выход IP TS.



А значит с ним можно использовать человеческий современный модулятор, а не антикварный WISI Top line.



А заодно можно проверить TS на выходе ДО модулятора с помощью обычного ПК с VLC.

[Turan]

Ок. Завтра подробнее выложу всю информацию, которую можно выжать из энкодера.

Верхнюю крышку тоже сниму и сфоткаю.

Цитата

У девайса есть выход транспортного потока в IP (ещё одна езернетовская дырка)?

Там только один езернетовский выход.

Edited August 12 by Turan

[Глеб Высоцкий]

27 минут назад, Turan сказал:

Там только один езернетовский выход.

Становится всё интересней 🙂

[straus]

Возможно там есть слоты для вставных модулей.
