Замена беспроводного моста 5 ГГц на 60 ГГц. Пролет 1.7 км.

[weedman]

27 минут назад, palexij сказал:

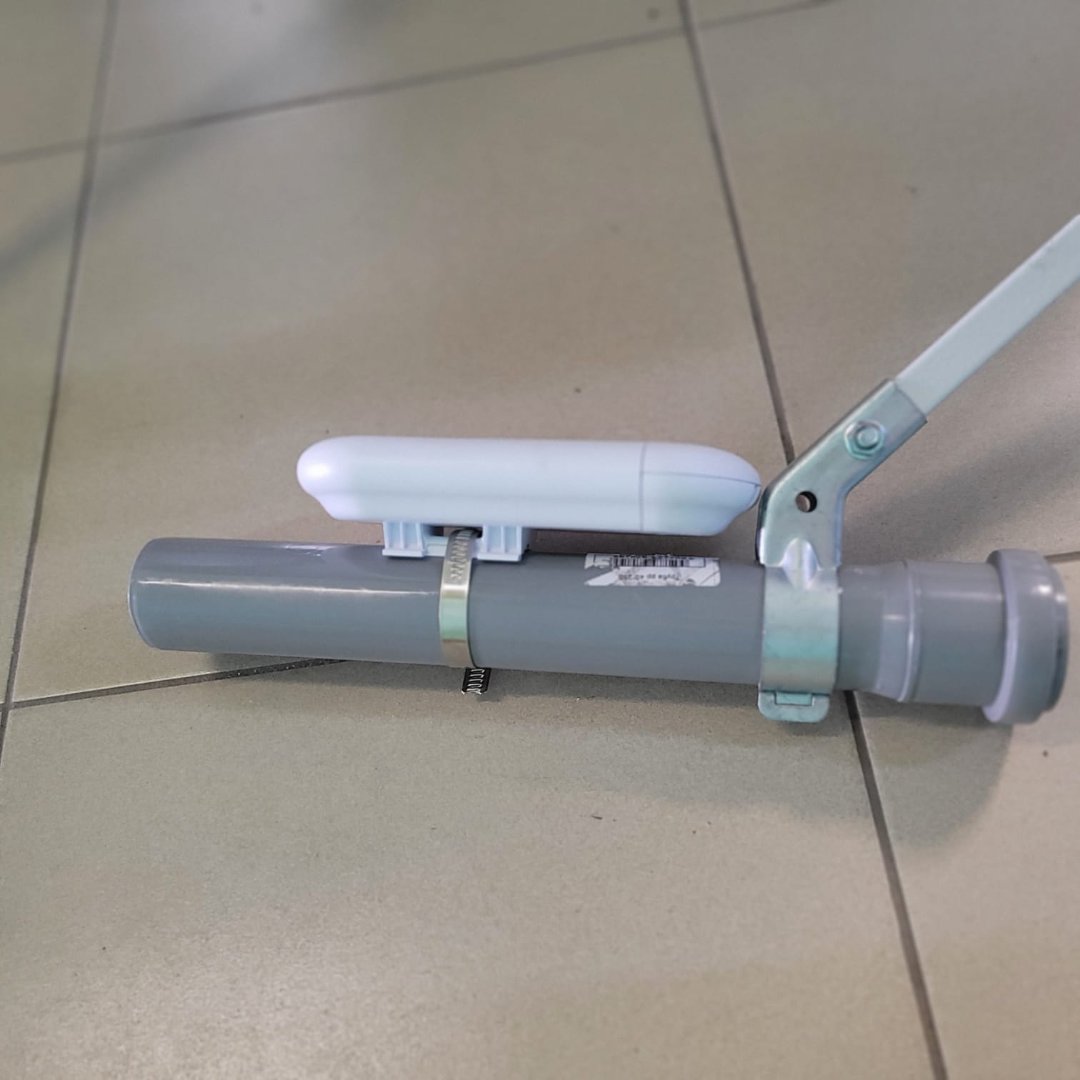

Я все правильно понял? Крепление стоит городить чтобы LTU LITE был максимально в фокусе?

Здравствуйте. Да, все верно, только луште использовать что-то серьезнее этого хомутика.
Конечно, в фокусе будет лучше, если вы видите способ сместить облучатель куда следует с минимальными проблемами - сделайте. Уверен, что и так будет хорошо. Два таких устройства на этом расстоянии будут работать с запасом. Не гонитесь за большой шириной канала, ставьте по возможности более узкий





Выложите потом результат пожалуйста



[palexij]

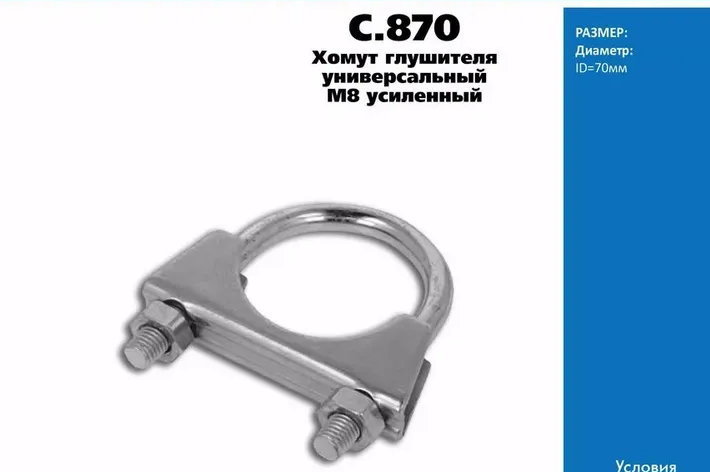

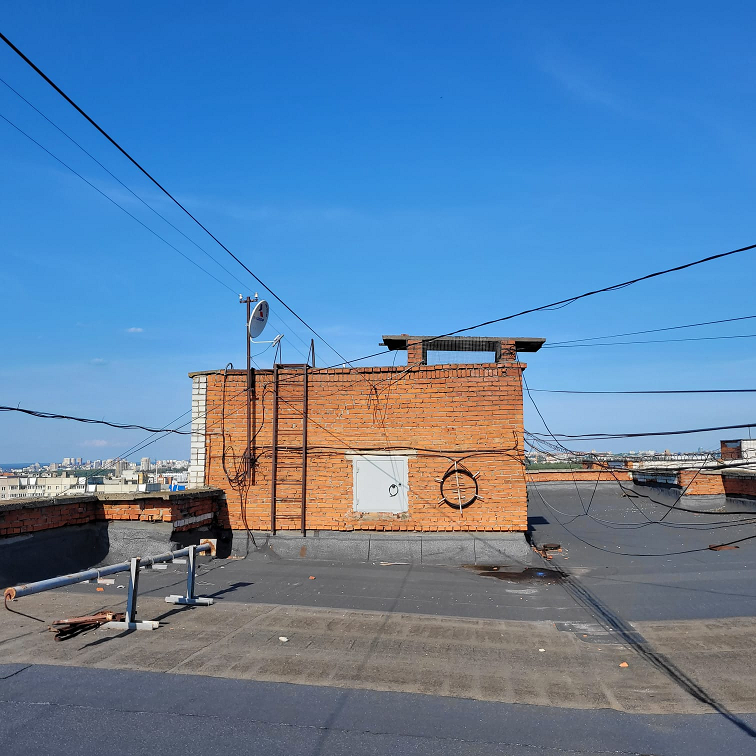

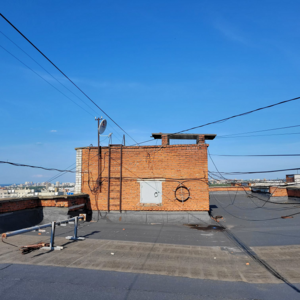

AP точка греется сильно, хомуты метелические сделал. На трубу 70мм  буду крепить над шахтой лифта. К сожалению нет возможности сделать на краю крыши. Чтобы заварить и прикрутить туда трубу это очень трудоемко и жельцы могут просто послать. Хомуты 70мм осталось подождать пару дней и буду вешать. Результаты через несколько дней тоже по качеству сигнала будут.



[bg80211]

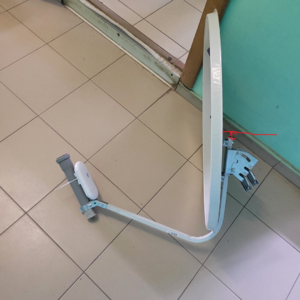

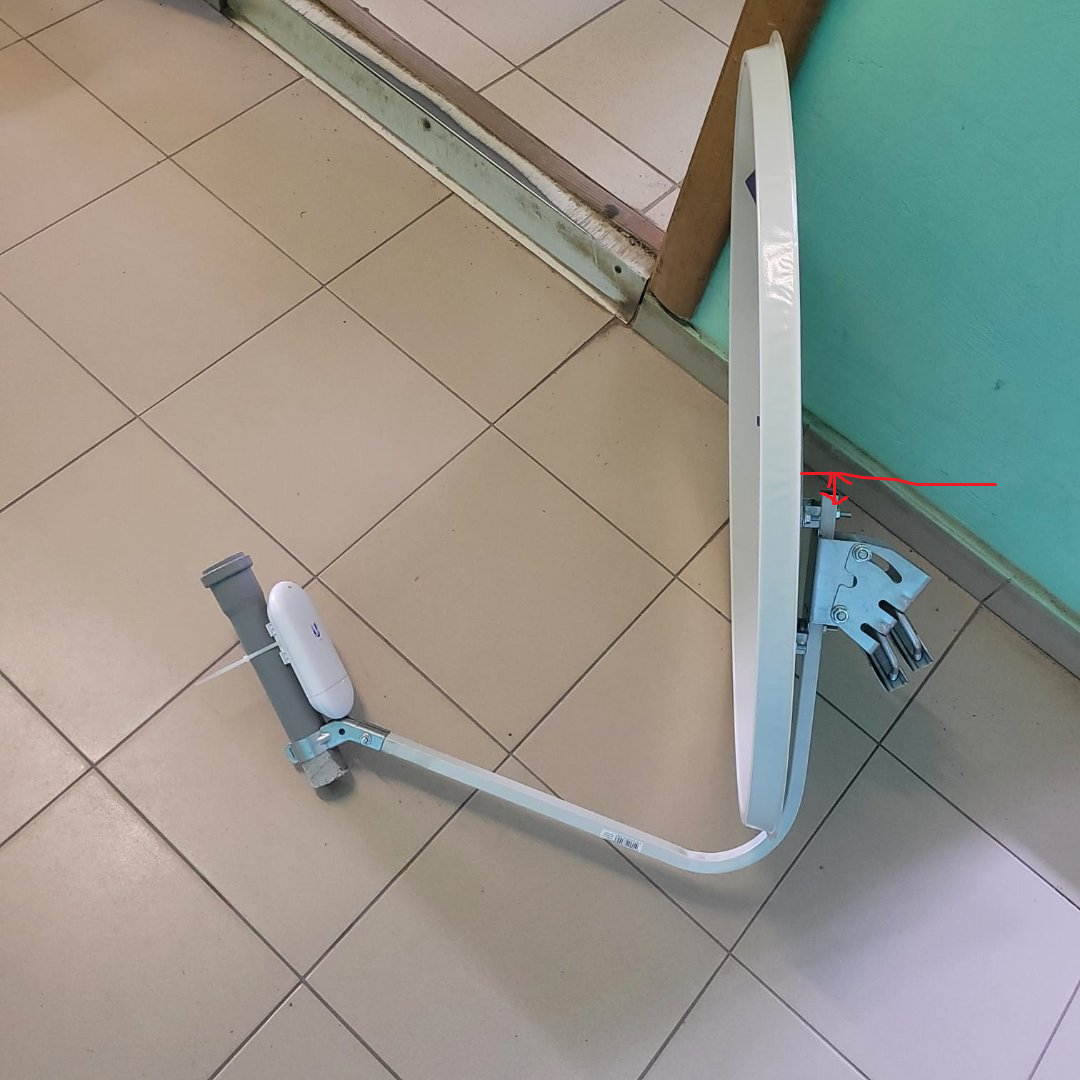

@palexij,  У вас антенна точно по вертикале в фокусе ?,  штанга облучателя взади тарлеки чуток выше кронштейна крепления   , по пруфам от тарелки





Edited July 6, 2025 by bg80211

[palexij]

bg80211 Ничего не понял. Обычная офсетная тарелка 60см. Сегодня все подготовил но не смог попасть на крышу, поменяли замки. И так как дроновая опасность на крышу получить доступ будет очень не просто.

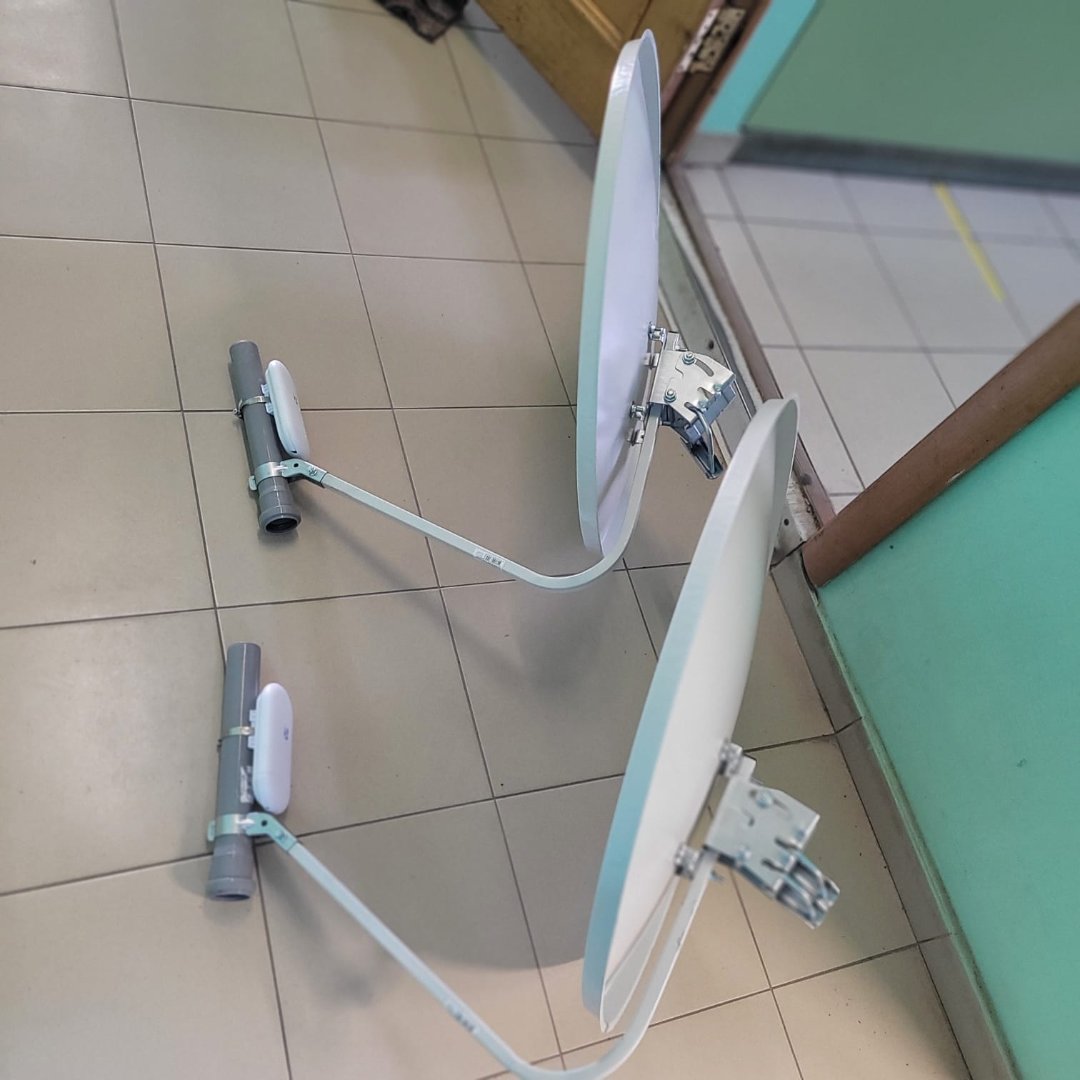

Новые тарелки триколор. На фото все искажено может. Вроде ровыне обычные тарелки.

Edited July 6, 2025 by palexij

[Saab95]

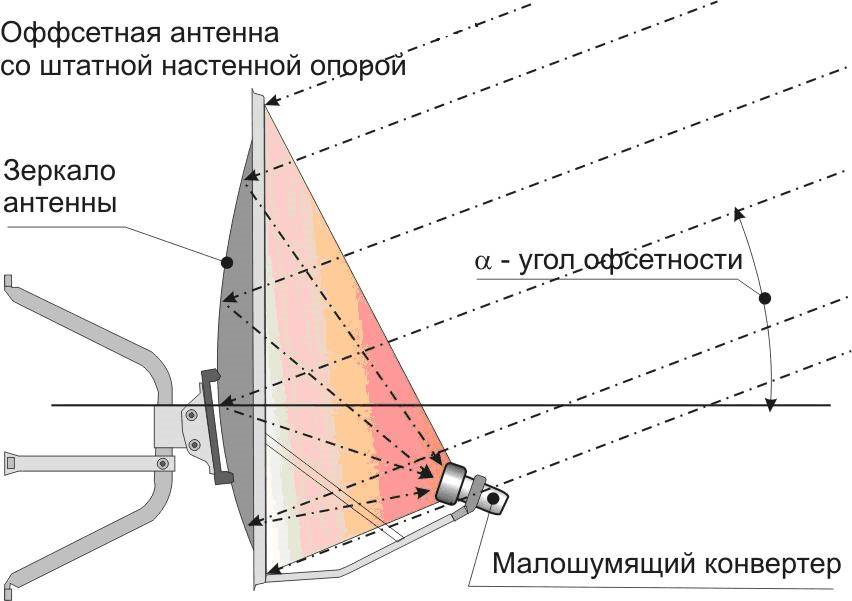

Нужно металлическое крепление облучателя развернуть на 180 градусов что бы кольцо смотрело не как сейчас, а вверх - на него сразу закрепите устройство вверх ногами - кабель выводится вверх. Для защиты от воды одеваете обрезанную прямоугольную бутылку от бытовой химии.



Тогда антенна будет максимально в фокусе.

[weedman]

Делайте как есть. Если не хватит усиления, тогда уже можно думать бороться ли за фокус, или нет. На вашем расстоянии, будет с запасом.

[npokypop]

В 06.07.2025 в 14:53, palexij сказал:

AP точка греется сильно, хомуты метелические сделал. На трубу 70мм  буду крепить над шахтой лифта. К сожалению нет возможности сделать на краю крыши. Чтобы заварить и прикрутить туда трубу это очень трудоемко и жельцы могут просто послать. Хомуты 70мм осталось подождать пару дней и буду вешать. Результаты через несколько дней тоже по качеству сигнала будут.





Именно это антенна (зеркала) ХЛАМ полный, ее очень сильно колбасит на ветру, CCQ при этом дико падает. Супрал га*но делает оказывается. Взял на свою голову 30 таких антенн.

[weedman]

5 часов назад, npokypop сказал:



Именно это антенна (зеркала) ХЛАМ полный, ее очень сильно колбасит на ветру, CCQ при этом дико падает. Супрал га*но делает оказывается. Взял на свою голову 30 таких антенн.

Какие есть хорошие? есть что-то меньше диаметром?

[palexij]

Да действительно шатает на ветру. Еду настраивать на второй стороне. Оказывается за 5 лет лес вырос и прямой видимости уже нет(. По этому появились проблемы на powerbeam m2 400.

[palexij]

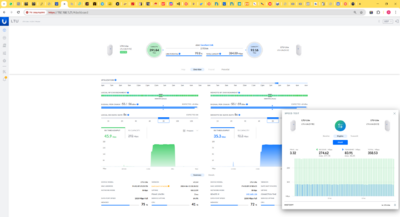

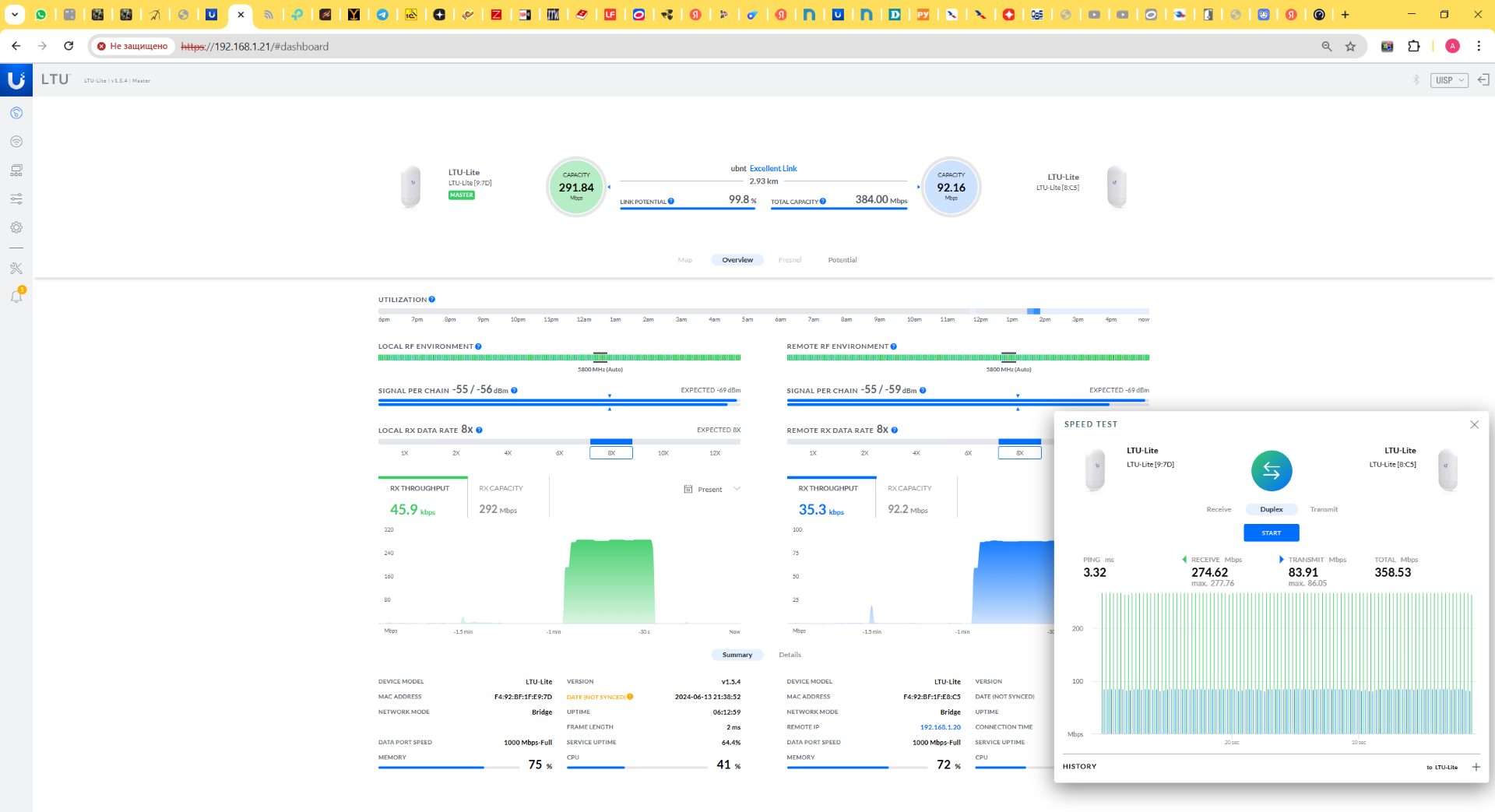

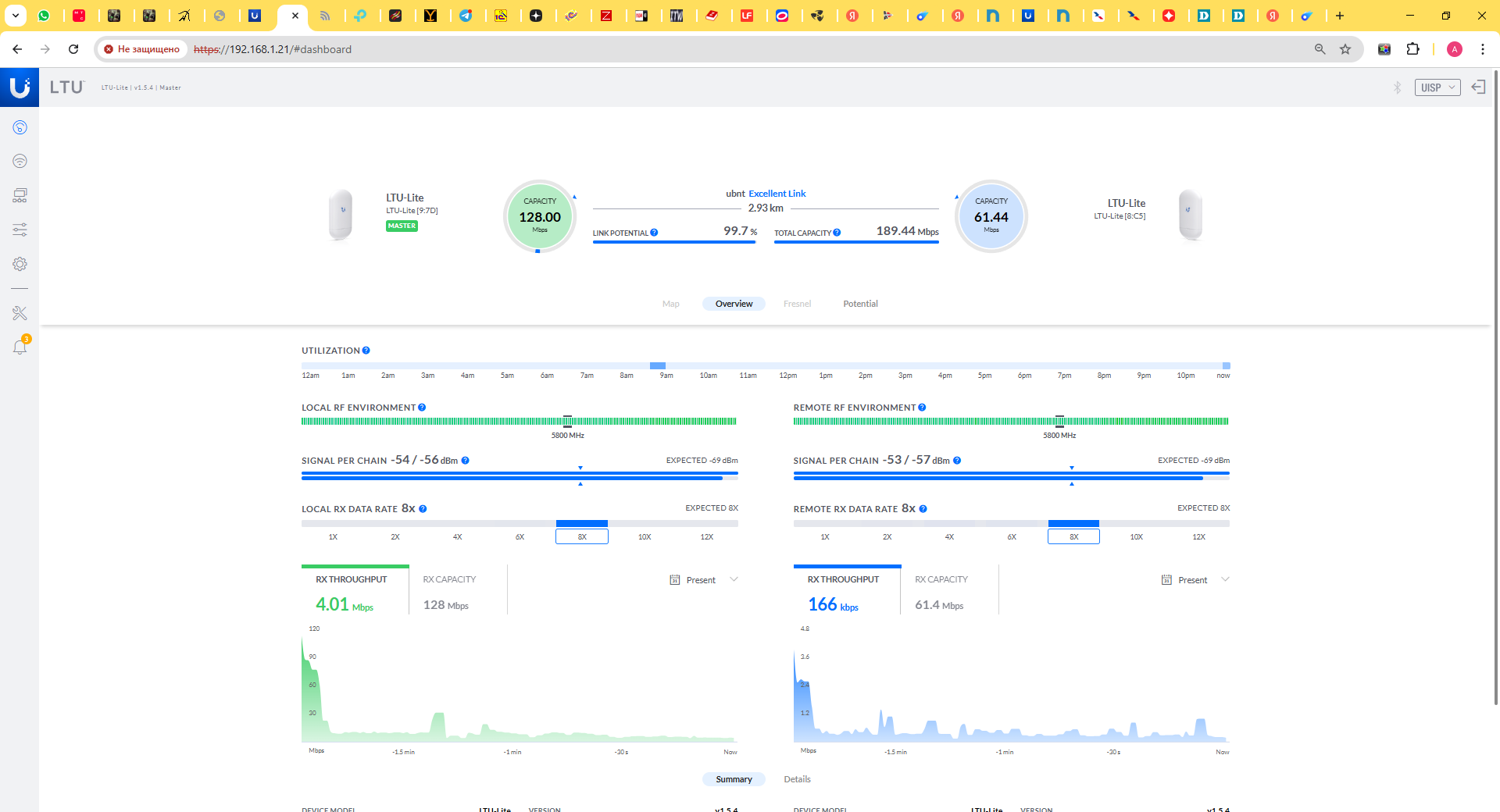

Сьездил покрутить вторую тарелку. И результат уже очень мне нравится.

Edited July 8, 2025 by palexij

[npokypop]

5 часов назад, weedman сказал:

Какие есть хорошие? есть что-то меньше диаметром?

Идеальные были польские, их можно было поставить на вертикальную мачту и хватало угла наклона вниз что бы луч прямо шел, ну и харьковские, они крепкие были, краска не лезет 10 лет.

[weedman]

3 часа назад, palexij сказал:

Сьездил покрутить вторую тарелку. И результат уже очень мне нравится.

Спасибо. Какая ширина канала?



1 час назад, npokypop сказал:

Идеальные были польские, их можно было поставить на вертикальную мачту и хватало угла наклона вниз что бы луч прямо шел, ну и харьковские, они крепкие были, краска не лезет 10 лет.

в свете последних лет они не продаются?

[palexij]

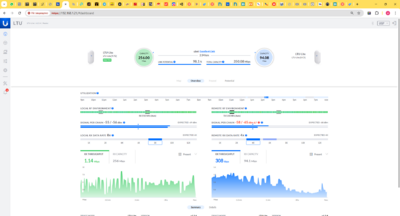

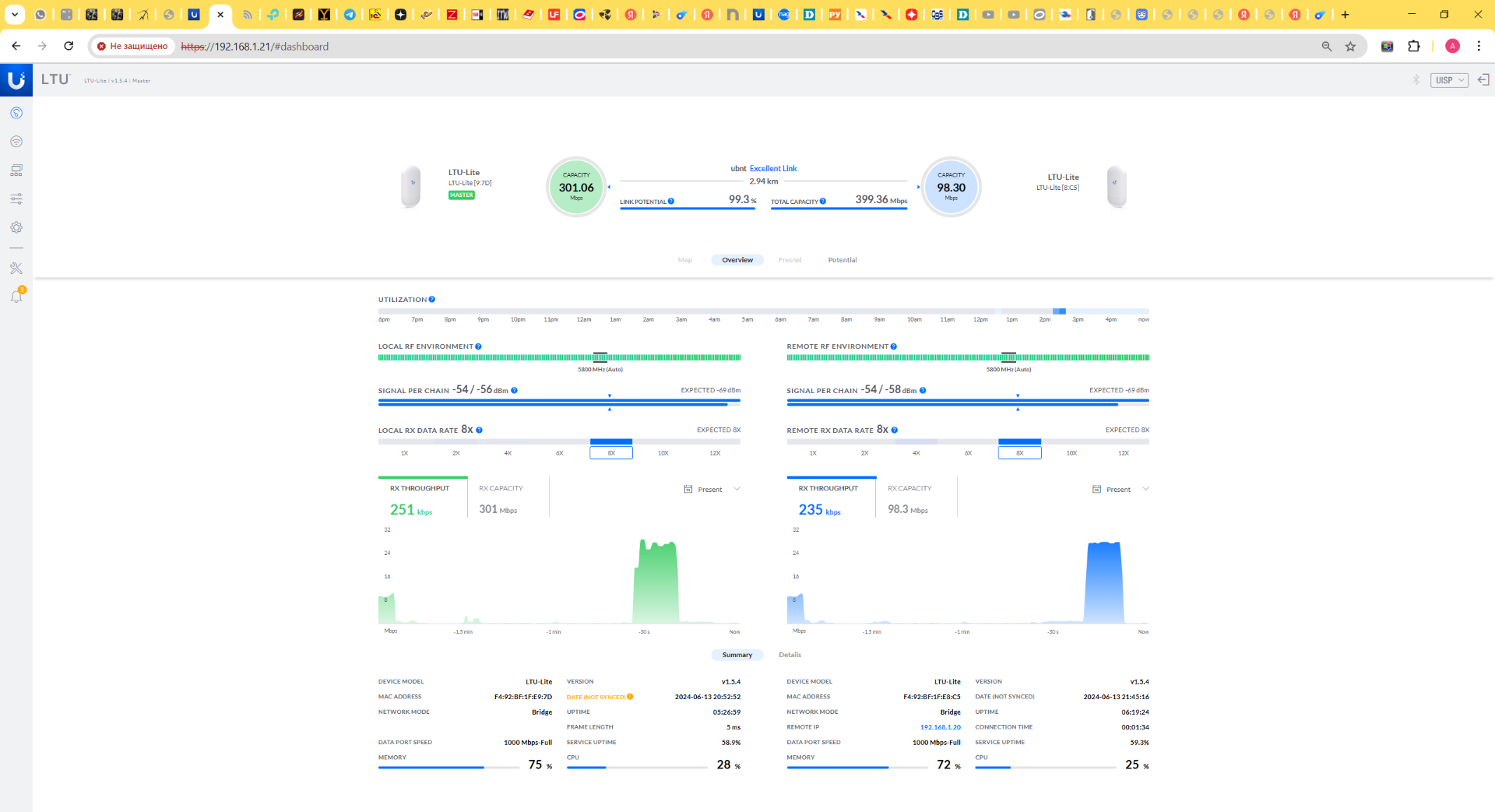

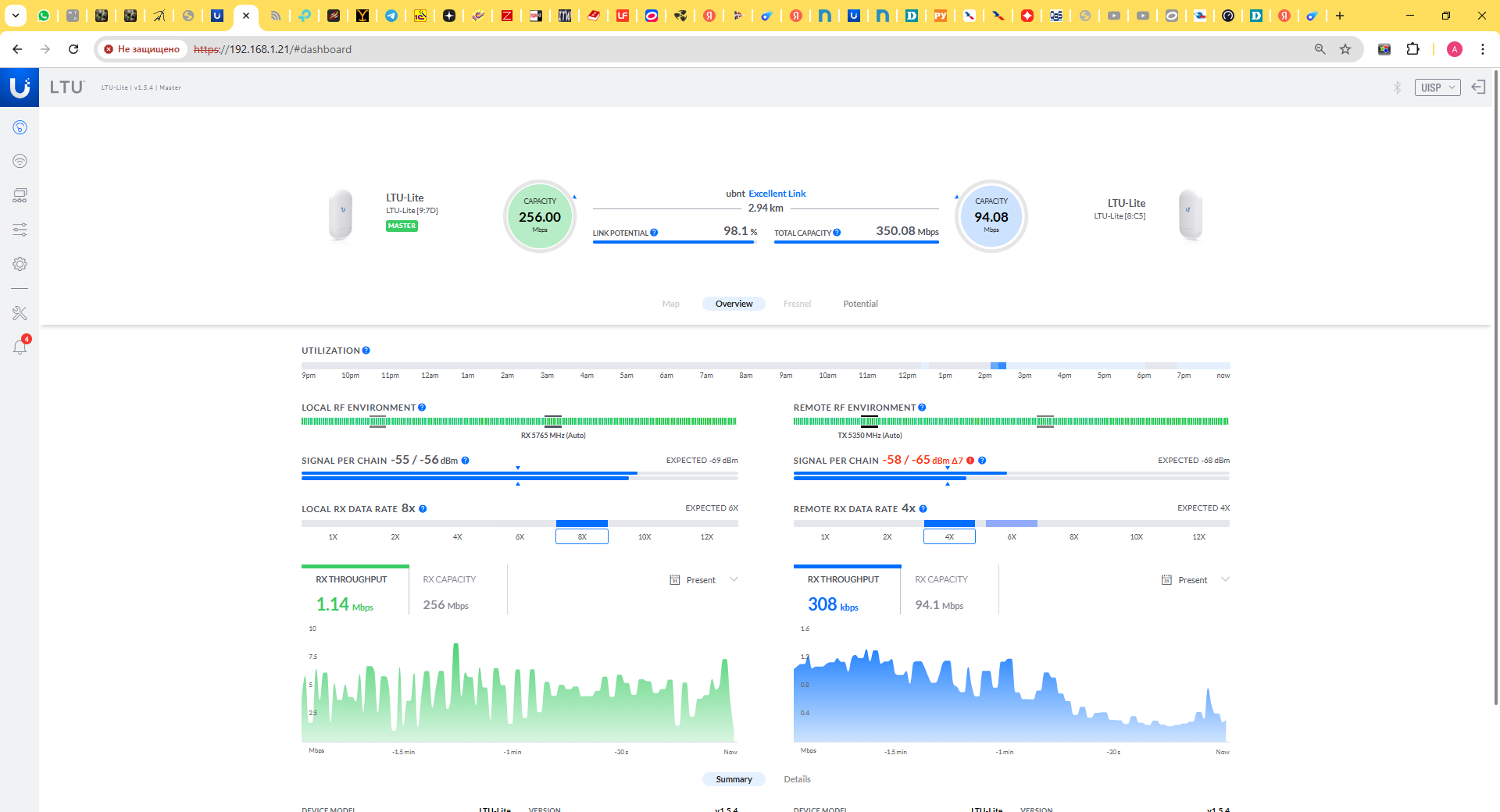

Вроде все норм. Но появился красный сигнал дельта 7 пишет. 9 этажка, устатановил над шахтой лифта. Днем было все хорошо. Солнце село такое появилось.

[npokypop]

21 минуту назад, weedman сказал:

Спасибо. Какая ширина канала?



в свете последних лет они не продаются?

Именно так, а запасы имеют свойство заканчиваться.

[palexij]

Ширина канала 40, больше не ставил.

[straus]

Если вдруг что: чем выше частота - тем выше требования к тарелке (точность кривизны и гладкость поверхности) и точности установки устройства в её фокусе (не сам фокус, а перекос устройства).

[bg80211]

Перекос по каналам, или что-то на пути появилось , или сместилась тарелка , прямой видимости нет  LOS из-за леса?.



Edited July 9, 2025 by bg80211

[palexij]

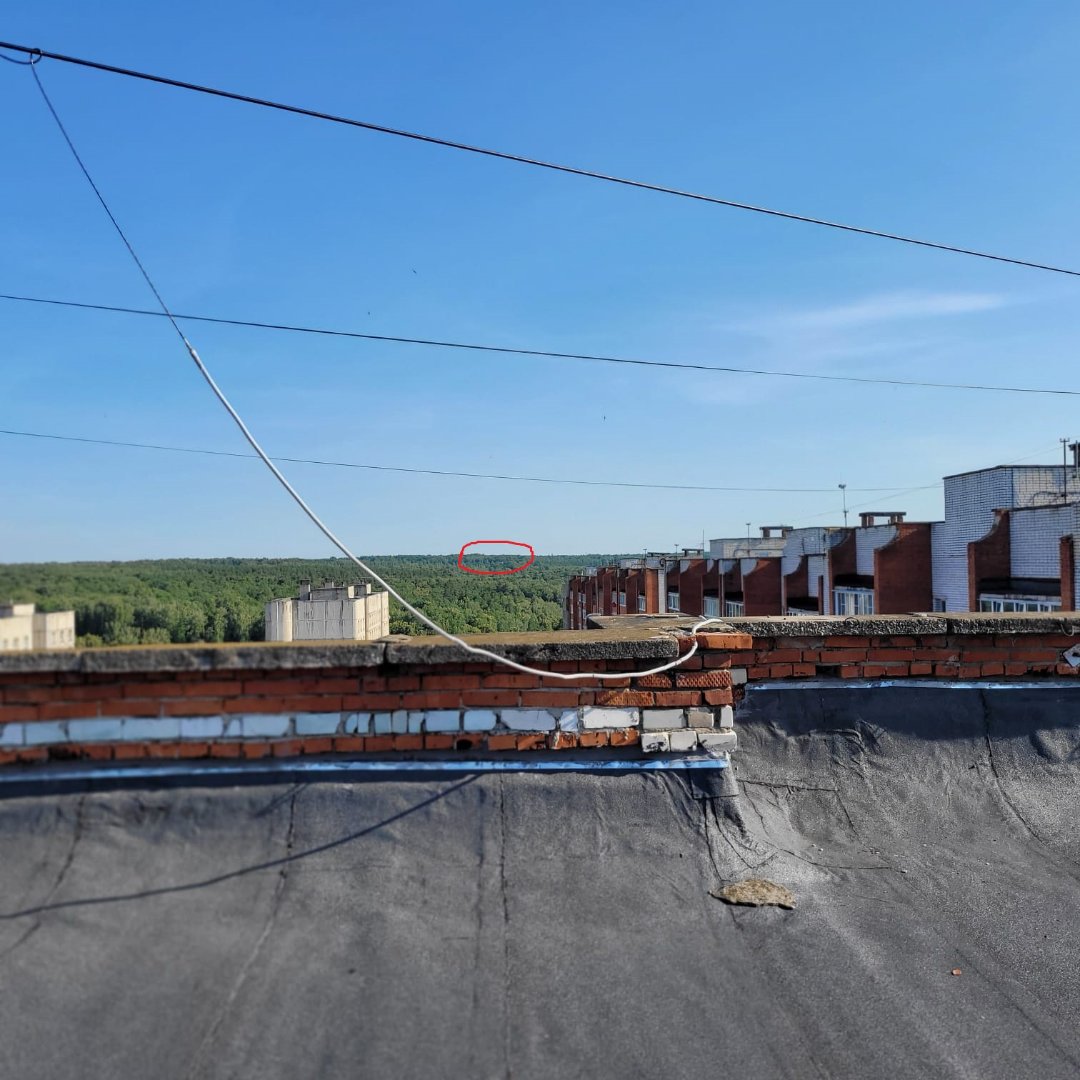

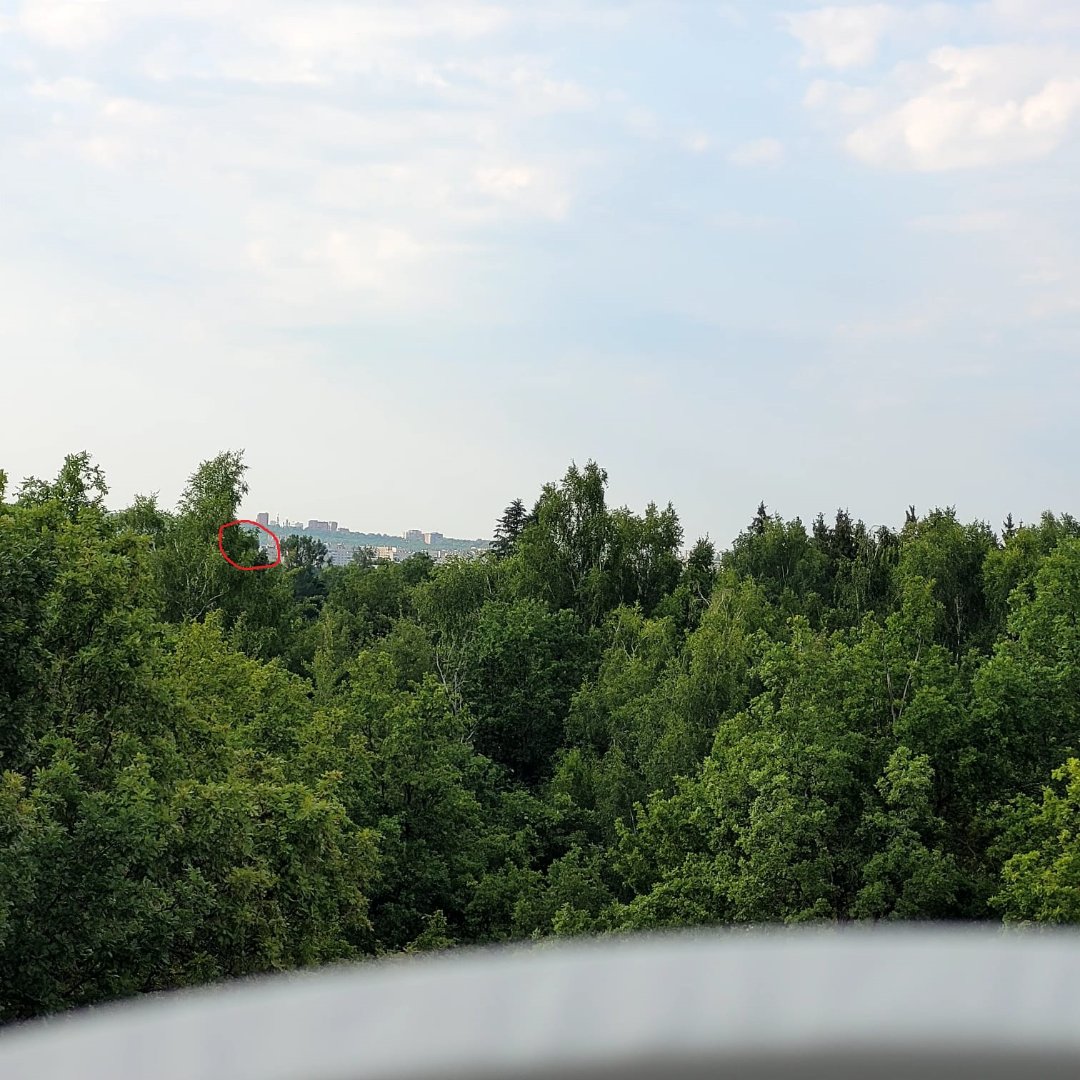

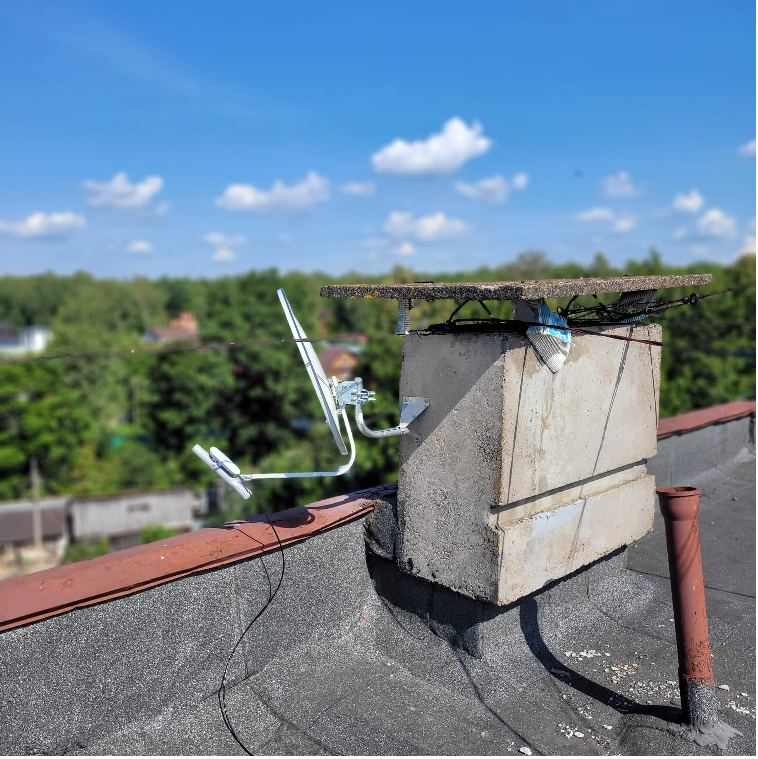

Вот фото как выглядит "прямая видимость" Деревья выросли выше 5 этажа.



[npokypop]

Для 5гиг это плохие условия для линка

[weedman]

Возможно неисправность устройства? если была бы физическая преграда, о отразилось бы на обоих концах. Попробуйте смену частоты и попробуйте убрать разделение ТХ\РХ. Пусть на одной частоте передают. Не уверен, что это может создавать проблемы, но возможно это дополнительная нагрузка на устройство, а там и так начинка клиентская



[aleks_lebedev]

@weedman,  на тарелочках слабая развязка по поляризации ,  да и LTU работает с меньшем количеством под несущих каналов чем даже у AC, поэтом любит тока LOS и "прямой фокус" настройки.  Похоже картину перекоса наблюдали когда видимости нет или юстировка слетает.  Сам продукт неплохой LTU утилизацию дает реальную к заявленным цыфрам, но ему необходимо для работы энергетика и чистый эфир. По первым пруфам железо должно было работать с полноценным OFDMA, но проект LTU забросили переключились на Wave, внутри Radio чип стоит AirFiber и вроде как SDR.

Edited July 9, 2025 by aleks_lebedev

[palexij]

Цитата

Возможно неисправность устройства? если была бы физическая преграда, о отразилось бы на обоих концах. Попробуйте смену частоты и попробуйте убрать разделение ТХ\РХ. Пусть на одной частоте передают. Не уверен, что это может создавать проблемы, но возможно это дополнительная нагрузка на устройство, а там и так начинка клиентская

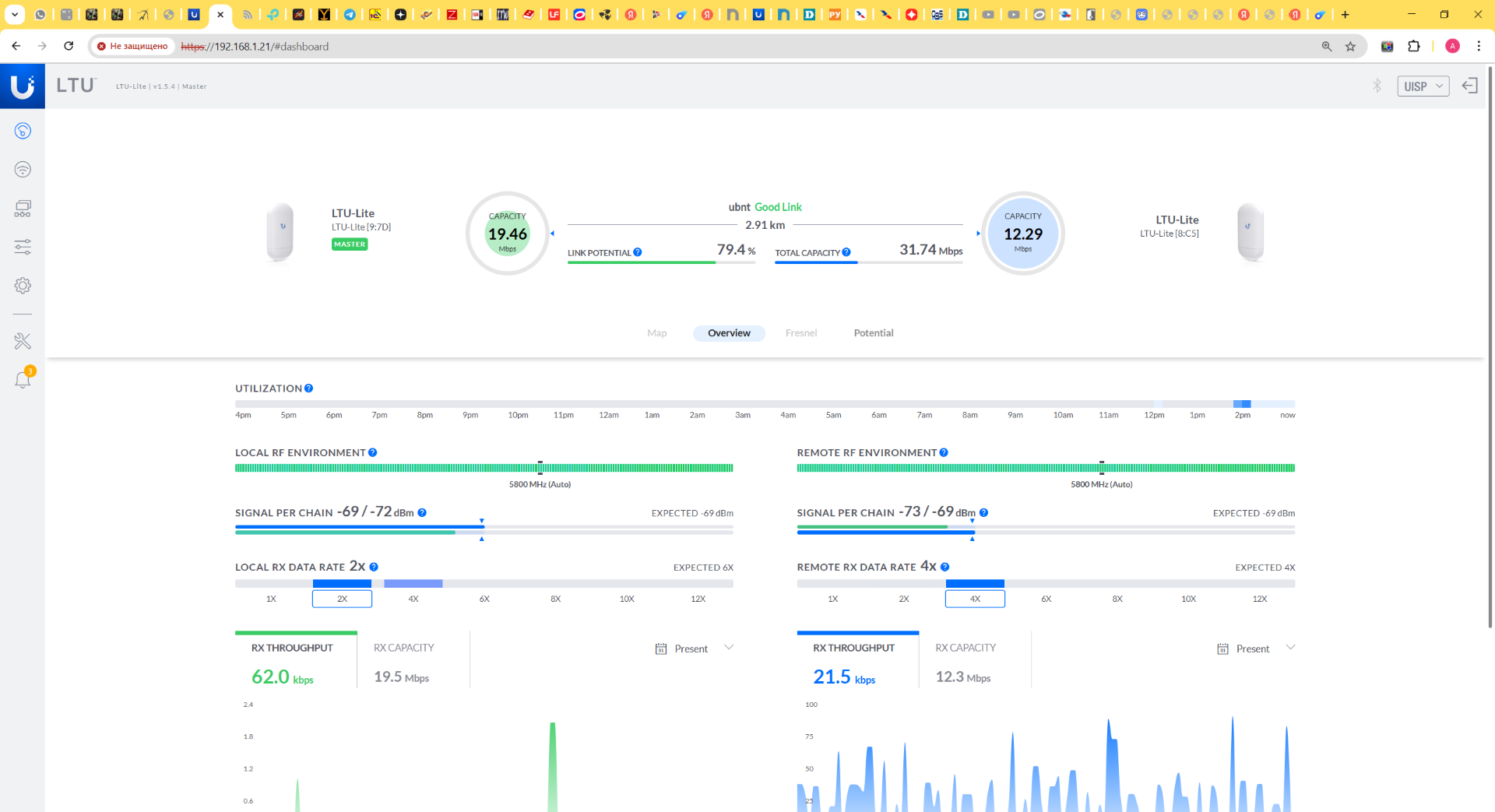

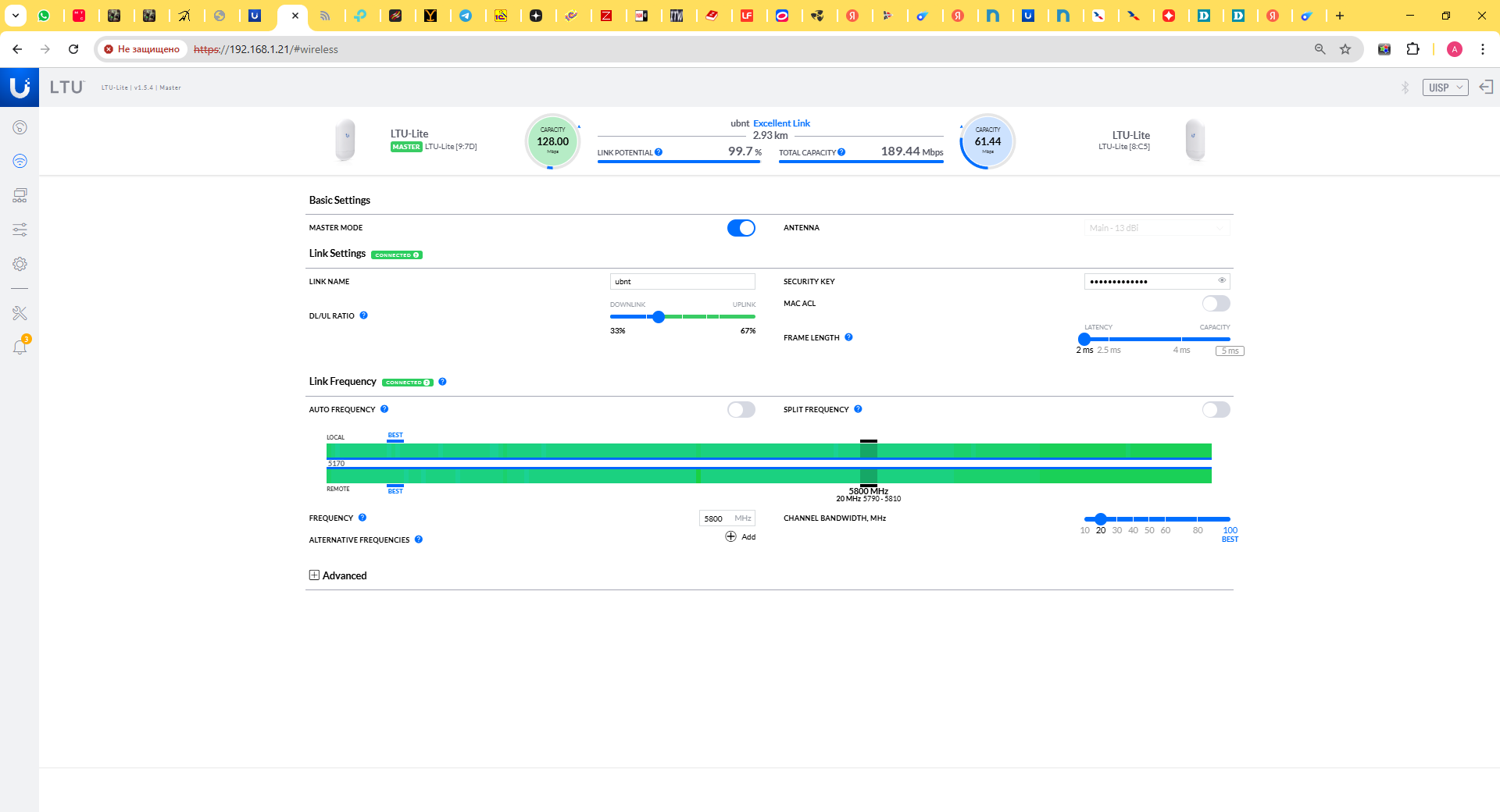

Вы были правы, поставил 5800 частоты и картина стала такой:

А какие частоты можно использовать?

Edited July 9, 2025 by palexij

[weedman]

12 часов назад, aleks_lebedev сказал:

@weedman,  на тарелочках слабая развязка по поляризации ,  да и LTU работает с меньшем количеством под несущих каналов чем даже у AC, поэтом любит тока LOS и "прямой фокус" настройки.  Похоже картину перекоса наблюдали когда видимости нет или юстировка слетает.  Сам продукт неплохой LTU утилизацию дает реальную к заявленным цыфрам, но ему необходимо для работы энергетика и чистый эфир. По первым пруфам железо должно было работать с полноценным OFDMA, но проект LTU забросили переключились на Wave, внутри Radio чип стоит AirFiber и вроде как SDR.

Наблюдаю за wave, перспективная линейка.
Честно говоря, я не понял, есть ли где-то ofdma, реализованный как обещали.




7 часов назад, palexij сказал:

Вы были правы, поставил 5800 частоты и картина стала такой:

А какие частоты можно использовать?



По идее, чем выше частота, тем уже зоны Френеля и возможно меньше оказывается негативного влияния деревьями внизу, с другой стороны - чем ниже частота, тем потенциально лучше будет проходить слабые преграды.
Возможно это дефект устройства. Если есть возможность, было бы неплохо поменять их местами и посмотреть. Если в той же точке тот же перекос, то дело в расположении, если место перекоса переместиться вместе с устройством, то явно оно виновато

[bg80211]

@weedman Wave работает в голом Wifi7 тоже с подводными камнями , на официальном форуме ubnt народ жалуется, может и допилят туда TDMA с , OFDMA.



[xabarov]

В 06.07.2025 в 12:06, palexij сказал:

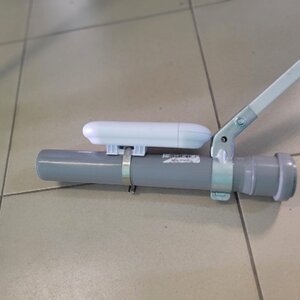

Я все правильно понял? Крепление стоит городить чтобы LTU LITE был максимально в фокусе?



Канализационная труба для этих целей не годится - она тонкая и быстро деформируется/разрушается на солнце. Лучше всего использовать РР (полипропиленовую) толстостенную 40 мм.



17 часов назад, aleks_lebedev сказал:

на тарелочках слабая развязка по поляризации



Слабая развязка на самих СРЕ, а на тарелочке никакой развязки быть не может - это тупо отражатель.



12 часов назад, palexij сказал:

А какие частоты можно использовать?



Те, на которые у вас есть РИЧ и свидетельство о регистрации РЭС.
