Подскажите с подключением тв по существующей оптике.

[Coul2]

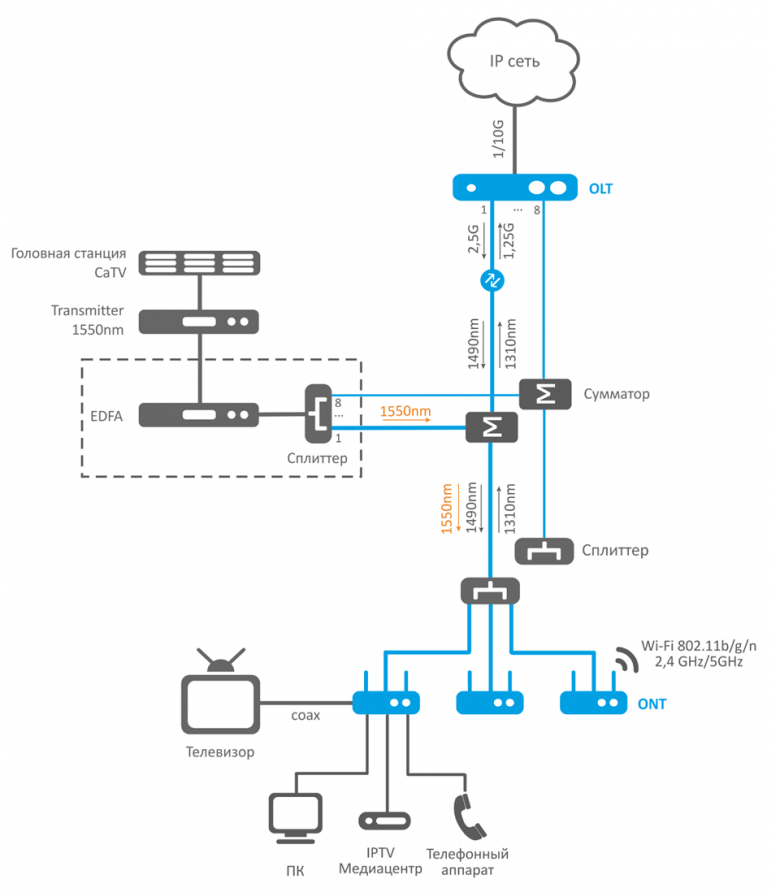

Всем привет. Попросили подключить в будку охраны тв. С офиса в будку охраны я протянул одномодовую оптику лет 10 назад. Щас прокинуть еще волокно не вариант. Точнее вариант но никто это не оценит, а гемора на дня 3. Мне как я понял надо с провайдера фильтрануть сигнал тв и вогнать его в отпику которая уходит в охрану.  Я в системах оптики можно сказать ноль. Давным давно Купили сварочник, муфты..... и я начал учиться варить. Вообщем было весело )). Так вот подкинули начальство  задачку мне, точнее охрана с футболом. Начал курить доки. К нам приходит оптика Gpon. 1550nm тв я так понял, 1310/1490 инет. Если я правильно понял мне надо cwdm фильтр на 1550nm купить и поставить перед gpon(или Оптический разветвитель PLC). Com в сторону провайдера, 1550 в сом след cwdm фильтр на 1330nm или 1290nm для лок сети в охрану. Потом все это в уплотнитель или он тут лишний ? И в охране перед медиаконвертерами два cwdm фильтра ставим. Подскажите я правильно понял или нет ? Уже дня два читаю мануалы, так сложно все в оптике. Подскажите  гуру. Спасибо. Не пинайте сильно.

[Saab95]

Купите лучше 2 медика и подключите через оптический кабель в будку охраны интернет. А уже через интернет сделайте просмотр ТВ через смарт ТВ.

Само телевидение или через интернет, или у провайдера явно имеется цифровое ТВ. Т.к. аналоговое сейчас никому не нужно уже.

[Coul2]

ну у нас ftth catv dvbc 400 каналов. Нет смысла что-то еще изобретать. В  охрану уже инет приходит. Мне необходимо выдрать до ONT сигнал тв 1550nm и запихать его с сигналами 1290/1330nm в оптику идущую в охрану. А в охране разделить эти сигналы и воткнуть 1550nm сигнал в FTTH оптический приемник  и в телек.

Edited April 23, 2025 by Coul2

[passer]

Передатчики для ТВ-сигнала по оптике большинство с длиной волны 1310 или 1550нм. К тому же спектр у них обычно чутка шире 10нм, на которые настроенны cdwm add-drop. Смешать это дело с медиком обычным нереально.
Плюс даже простейшие ТВ передатчики выйдут дороже оптического или коаксиального кабеля.
https://aliexpress.ru/item/1005005601227113.html
https://aliexpress.ru/item/1005008288572337.html

Я правильно понимаю, что уже имеется где-то рядом с онушкой ТВ-сигнал по коаксиалу (онушка с ТВ выходом или оптический приемник)? Тогда просто купите усилок и моток коаксиала и протяните его в охрану.

[Coul2]

ну 360 метров rg6 на открытом воздухе это прям медом намазаное место для молнии и 0db уровень сигнала в охране )))) ONT у нас с выходом на коаксиал и инета, надо до нее врезаться. ну медики на охрану я могу другие купить чтоб разброс был больше 10nm

я для охраны  такую штуку заказал https://aliexpress.ru/item/1005004073845975.html?sku_id=12000027951230580&spm=a2g2w.stores.seller_list.0.34321a6fz1bU8e

Edited April 24, 2025 by Coul2

[straus]

Сделать можно. Цена будет нереалистичная.

[Coul2]

нереалистичная если заворачивать в ASI, а я ж хочу просто выдрать поток и засунуть в другую линию

[passer]

Не пойму как вы собираетесь подмешивать к медику 1310/1550нм ТВ-сигнал на тех же 1310/1550нм.

Ей богу купить 400м оптики с парой fast connector (или позвать сварщика оптики), сплитер планарный 1*2 с SC/APC коннекторами  и привести в охрану еще один ТВ-приемник копеечный в разы дешевле и является ТИПОВЫМ решением.

[Coul2]

Вы не поняли, тв сигнал это не инет, он идет в одну сторону по 1550nm волне. Вам тоже почитать доки надо ))) Я думал я один не шарю а оказ я еще норм )))

[straus]

Веселья будет много. Особенно с учётом двух факторов:

- для интернета полировка UPC, для ТВ полировка APC

- в ТВ идёт аналоговый сигнал с большим динамическим диапазоном (даже при DVB), а у оптических фильтров ослабление не идеальное (интернету будет пофиг, а вот ТВ-сигнал пойдёт по женскому половому органу)

[passer]

Вы нарисуйте схему ввода-вывода сигналов с указанием длин волн, потом умничайте. Медики работают на 1310 и 1550нм. Т.е. на этих длинах волн уже ничего в одном волокне не передать. И в сущности на направления пофиг.

[straus]

У него GPON 2.5G, там вроде 1550 не занята.

[Saab95]

23 часа назад, Coul2 сказал:

В  охрану уже инет приходит. Мне необходимо выдрать до ONT сигнал тв 1550nm и запихать его с сигналами 1290/1330nm в оптику идущую в охрану. А в охране разделить эти сигналы и воткнуть 1550nm сигнал в FTTH оптический приемник  и в телек.

Туда только одно волокно протянуто? Разве не несколько в кабеле?



Тут тогда перед вашим ПОН терминалом нужно установить делитель 1/2, через него подключить ПОН приставку, а второй отвод пустить в охрану.



В охране устанавливаете такую же ПОН приставку и с нее получаете ТВ вещание. Вместо интернета своего можно интернет от провайдера использовать, если он будет выключать RF выход при отсутствии регистрации.



Ну или просто преобразователь из оптики в RF.



Но тут в любом случае, дешевле использовать IP-TV, т.к. делители, преобразователи и т.п. стоят денег.

[Coul2]

Я заказал оптический измеритель мощности, поставлю делитель, после него cwdm фильтр на 1550nm, и измерю  1310 и 1490нм, если они затухли  то смело можно ставить уплотнитель и подключать к оптике в охрану.

Edited April 24, 2025 by Coul2

[straus]

Это тебе нужен VIAVI OLP-37. Но у него динамический диапазон всего 58 dB. Да и полоса пропускания внутренних фильтров не идеальная.

[Andrei]

В 24.04.2025 в 00:16, Coul2 сказал:

К нам приходит оптика Gpon. 1550nm тв я так понял, 1310/1490 инет. Если я правильно понял мне надо cwdm фильтр на 1550nm купить и поставить перед gpon(или Оптический разветвитель PLC).

Хочется отдать на охрану именно провайдерское ТВ, приходящее по GPON?



В 24.04.2025 в 00:31, Saab95 сказал:

Купите лучше 2 медика и подключите через оптический кабель в будку охраны интернет. А уже через интернет сделайте просмотр ТВ через смарт ТВ.

По-моему самое простое и дешевое решение. На приставку/смартТВ поставить какую-нибудь аппликуху, которая будет бесплатно с инета тянуть 100+ каналов. А если надо просто пару мультиплексов, то и еще проще: тот же KION бесплатно около 30 каналов показывает без всяких подписок.

[[anp/hsw]]

Вообще, делается это не дорого, бывают 1G sfp 1310/1490 как раз для проброса ктв.

Или как вариант, использовать 10G sfp, они 1270/1330, и могут во многих коммутаторах/конвертерах работать в 1G слоте.

[Coul2]

Да мне с оптикой не особо часто работать приходится. я пока заказал по проще прибор https://www.ozon.ru/product/opticheskiy-izmeritel-moshchnosti-s-vfl-razemy-fc-sc-st-850-1650nm-1306028375/?at=57twkLw0xcORO5v9H8PDrwyTyYGqOvcVP924OHpvnRAl&tab=reviews&reviewsVariantMode=2



Да провайдерское тв хочу передать.



Да IPTV я пользуюсь очень давно, но дома. Самый лучший мне понравился tv.team. 3000 каналов показывает. Но охранники не супер хакеры, им макс проще надо один пульт включил и смотри. Как придут приколюхи отпишусь.

[Andrei]

34 минуты назад, Coul2 сказал:

Да мне с оптикой не особо часто работать приходится. я пока заказал по проще прибор

Если не часто, то зачем?

34 минуты назад, Coul2 сказал:

охранники не супер хакеры, им макс проще надо один пульт включил и смотри.

С приставкой так и есть. Ну да ладно, решение вы приняли.

[Saab95]

13 часов назад, Coul2 сказал:

Но охранники не супер хакеры, им макс проще надо один пульт включил и смотри.

Смарт ТВ можно хоть б/у купить за 5 тыс., либо новый подороже. Установить на него любое приложение по вкусу для просмотра ТВ и готово. Как раз один пульт и будет без всяких приставок.

[Глеб Высоцкий]

22 часа назад, [anp/hsw] сказал:

бывают 1G sfp 1310/1490 как раз для проброса ктв.

SFP для аналогового сигнала КТВ? Хм... оригинально... И куда же они втыкаются?

[Coul2]

Не, он перепутал. Он имел ввиду такую приблюду готовый комплект. без входящего сигнала с OLT этот комплект зачетный. Но не в моем случае.



https://sat.com.ru/shop/invacom/optika/invacom-rf-optical-link-kit

Edited April 26, 2025 by Coul2

[Глеб Высоцкий]

3 часа назад, Coul2 сказал:

Он имел ввиду такую приблюду готовый комплект.

Так это, господин хороший, ни разу не SFP и никак не 1G и вообще не G. Это пара для передачи по оптике радиочастотного сигнала (RF). В вашем случае оно вполне подошло бы, если бы в будку охраны было бы одно свободное "тёмное" волокно. Тогда со стороны провайдера ставится абонентский узел, на который Вы давеча ссылались, от него коаксиал в передатчик, а у охраны из приемника в коаксиал и на антенный вход телика.

Тоже решение, на мой взгляд, избыточное, кинуть просто кусок коаксиала было бы и дешевле, и проще технологически. О чем коллеги уже высказались.

Но раз уж Вам прижало использовать именно существующее единственное (и при том занятое другим сервисом) волокно - флаг Вам в руку, франкенштейнствуйте дальше.

[sdy_moscow]

Дичь, а не ветка. Столько бессмыслицы на форуме давно не видел.



@Coul2

Если частоты на том устройстве что вы с АЛи купили совпадают с частотами которые у вас используются для подачи интернета в будку, то просто ставьте CWDM add-drop на 1550 со стороны входа, подайте туда ТВ сигнал и почти на 100% всё будет работать.



Если не заработает, то смотрите в сторону CWDM. Два сплитера с двух сторон на нужные частоты +1550 и 2 CWDM SFP (с зеркальными частотами) и два медиаконвертора медь-sfp. И ВСЁ будет ОК!



Правда, учтите, что могут возникнуть проблемы с уровнями сигналов и переотраженкой, но это несколько другая тема.

[Coul2]

Спасибо за ответ, вы подтвердили то что я и хотел уточнить в первом посте. Уровни сигнала от OLT у нас высокие, уточнял у провайдера. А между офисом и охраной расстояние смешное поэтому можно пренебречь.
