SNR-S2995G-24FX конфигурирование VLAN

[wrgoababd]

Добрый день, достался коммутатор  SNR-S2995G-24FX, конфигурация в нем на сегодня  под спойлером.

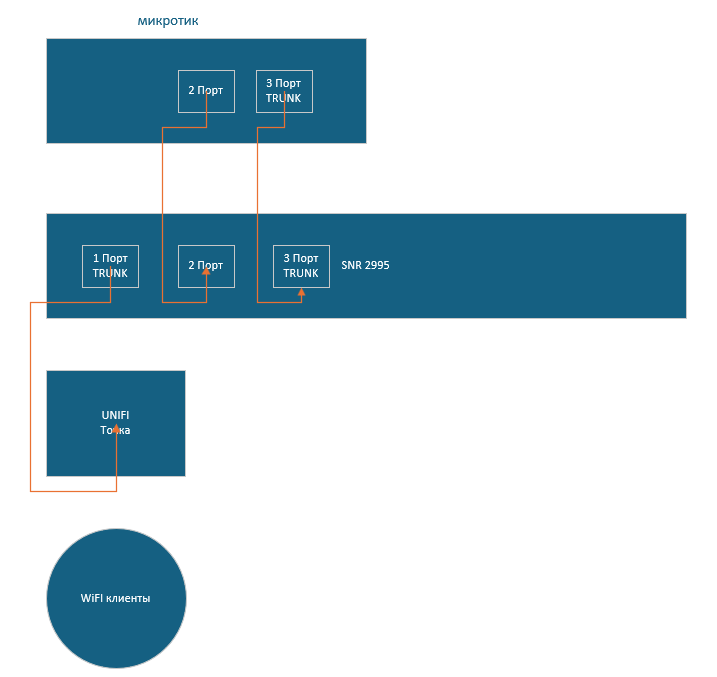

Схема подключения на изображении



Чего я хочу добиться: Раздавать с микротика vlan 21,22,23, что бы в соответствующих vlan выдавались соответствующие адреса (172.17.21-23.0/24), настроенные в микротике, клиентам, подключенным к коммутаторам и точкам доступа unifi.

и сеть без влан 10.0.77.0/24.



микротик 3 порт транк - snr 3  транк порт

микротик 2 порт - snr 2 порт - без тегов, вланов и транков, был подключен, когда я удаленно настраивал транк порт.

snr 1 порт  транк - unifi порт транк

snr имеет настроенный адрес 10.0.77.25 vlan 5  - таким он мне достался.

snr имеет дефолтный адрес 192.168.1.1 vlan 1

snr получает адрес по 21 vlan с микротика 172.17.21.11



snr пингуется по 172.17.21.11 и 10.0.77.25.  я нахожусь удаленно. как только выключаю 2 интерфейс на микротике, snr становится недоступен удалённо, доступен локально, локально у клиентов за коммутатором пропадает связь. тоже самое происходит, если я выключаю третий интерфейс на микротике.



unifi подключённый в 1 порт snr раздает по wifi сети с 23 vlan соответствующие адреса 172.17.23.0/24, клиенты получают адреса через раз, и соответственно, они работают через раз. Полагаю, из на некорректной настройки коммутатора.  Читал мануалы, смотрел видео, читал форум, решения не нашел. Просьба подсказать, что мне нужно донастроить или убрать из настроек коммутатора.





Скрытый текст

!
switch convert mode stand-alone
!!
!
no service password-encryption
!
hostname SW-TVR-PRSNC
sysLocation Building 57/2,Predelnaya st, Ekaterinburg, Russia
sysContact support@nag.ru
!
authentication logging enable
!
username admin privilege 15 password 0 password
!
authentication line console login local
!
!
!
!
!
info-center logfile 4 config count 40960 nandflash logfile.log
info-center logfile 4 output-enable
info-center logfile 4 match level warnings
!
!
!
!
!
!
Interface Ethernet0
!
!
!
!
!
vlan 1;5;21-23
!
Interface Ethernet1/0/1
 switchport mode trunk
 switchport trunk allowed vlan 1;5;21-23
!
Interface Ethernet1/0/2
 switchport access vlan 5
!
Interface Ethernet1/0/3
 switchport mode trunk
 switchport trunk allowed vlan 1;5;21-23
!
Interface Ethernet1/0/4
 switchport access vlan 5
!
Interface Ethernet1/0/5
 switchport access vlan 5
!
Interface Ethernet1/0/6
 switchport access vlan 5
!
Interface Ethernet1/0/7
 switchport access vlan 5
!
Interface Ethernet1/0/8
!
Interface Ethernet1/0/9
 switchport access vlan 5
!
Interface Ethernet1/0/10
 switchport access vlan 5
!
Interface Ethernet1/0/11
 switchport access vlan 5
!
Interface Ethernet1/0/12
 switchport access vlan 5
!
Interface Ethernet1/0/13
 switchport access vlan 5
!
Interface Ethernet1/0/14
 switchport access vlan 5
!
Interface Ethernet1/0/15
 switchport access vlan 5
!
Interface Ethernet1/0/16
 switchport access vlan 5
!
Interface Ethernet1/0/17
 switchport access vlan 5
!
Interface Ethernet1/0/18
 switchport access vlan 5
!
Interface Ethernet1/0/19
 switchport access vlan 5
!
Interface Ethernet1/0/20
 switchport access vlan 5
!
Interface Ethernet1/0/21
 switchport access vlan 5
!
Interface Ethernet1/0/22
 switchport access vlan 5
!
Interface Ethernet1/0/23
 switchport access vlan 5
!
Interface Ethernet1/0/24
 switchport access vlan 5
!
Interface Ethernet1/0/25
 switchport access vlan 5
!
Interface Ethernet1/0/26
 switchport access vlan 5
!
Interface Ethernet1/0/27
 switchport access vlan 5
!
Interface Ethernet1/0/28
 switchport access vlan 5
!
interface Vlan1
 ip address 192.168.1.1 255.255.255.0
!
interface Vlan5
 ip address 10.0.77.25 255.255.255.0
!
interface Vlan21
 ip dhcp-client enable
!
ip route 0.0.0.0/0 172.17.21.1 10
ip route 0.0.0.0/0 10.0.77.1 20
!
!
no login
!
captive-portal
!
end



















Edited March 25, 2025 by wrgoababd

[Александр Дюков]

 @wrgoababd Здравствуйте!

Ваш вопрос еще актуален? Если да, то объясните, пожалуйста, вашу задачу более подробно. Коммутатор только продвигает трафик на L2 уроне? Из текущей формулировки конфигурация верная.  Где находится DHCP сервер? Для каких целей на SVI21 включен клиент DHCP? Зачем прописано два маршрута по умолчанию?



[wrgoababd]

@Александр Дюков

в целом задача уже не актуальна, это устройство заменил на Mikrotik CRS328-4C-20S-4S+RM.

А так от snr требовалось передать l2 траффик с vlan. В данном случае сложность была в том, что железка удаленная и находится в проде, настраивать методом тыка с риском получения оффлайна и поездки на 200км я не стал.

Edited April 7, 2025 by wrgoababd
