Камера на больше растоянии

[witch]

попробуйте пингануть с помощью arping for windows, проверять ТОЛЬКО в пределах этой-же IP сети(без маршрутизации и NAT)

И на свиче посмотрите, есть МАС адреса на портах? Изучение МАС на портах включено?

Edited February 14, 2025 by witch

[sheft]

crc и fragments нет в счётчиках..,

настраивайте камеру/свитч локально подключив в тот же 17тый порт... потом тащите на объект.

[witch]

24 минуты назад, sheft сказал:

crc и fragments нет в счётчиках..

а это здесь каким боком?! нету и хорошо!

вот мой один из портов:



Shtab#sh counters interface e 1/0/19

eth1/0/19 counters
rxHCTotalPkts                      : 94582438
txHCTotalPkts                      : 239089642
rxHCUnicastPkts                    : 55014804
txHCUnicastPkts                    : 234468252
rxHCMulticastPkts                  : 38921547
txHCMulticastPkts                  : 4561719
rxHCBroadcastPkts                  : 646087
txHCBroadcastPkts                  : 59671
rxHCOctets                         : 19144103134
txHCOctets                         : 64311256529
rxHCPkt64Octets                    : 14705682
rxHCPkt65to127Octets               : 57231681
rxHCPkt128to255Octets              : 7723048
rxHCPkt256to511Octets              : 6584052
rxHCPkt512to1023Octets             : 3134284
rxHCPkt1024to1518Octets            : 5203691
rxHCPkt1519to1522Octets            : 0
rxHCPkt1519to2047Octets            : 0
rxHCPkt2048to4095Octets            : 0
rxHCPkt4096to9216Octets            : 0
txHCPkt64Octets                    : 114894230
txHCPkt65to127Octets               : 77133813
txHCPkt128to255Octets              : 8967570
txHCPkt256to511Octets              : 5424711
txHCPkt512to1023Octets             : 2110942
txHCPkt1024to1518Octets            : 30558376
txHCPkt1519to1522Octets            : 0
txHCPkt1519to2047Octets            : 0
txHCPkt2048to4095Octets            : 0
txHCPkt4096to9216Octets            : 0

rxCRCAlignErrors                   : 0
rxUndersizedPkts                   : 0
rxOversizedPkts                    : 0
rxFragmentPkts                     : 0
rxJabbers                          : 0
rxSymbolErrors                     : 0
rxBufferFullDropPkts               : 0
rxACLDropPkts                      : 4
rxMulticastDropPkts                : 0
rxVLANIngressCheckDropPkts         : 0
rxIpv6DropPkts                     : 0
rxSTPDropPkts                      : 0
rxStormAndFDBDropPkts              : 0
rxMTUDropPkts                      : 0

Или камера сразу должна фрагментировннаные  пакеты отправлять?

Edited February 14, 2025 by witch

[straus]

В 13.02.2025 в 00:00, witch сказал:

/Offtop/

А протоколов не осталось? Уж больно интересно. По предыдущим работам, все что выходило за спеку, переделывалось на соответствие стандартам, поэтому даже не было возможности что-то анализировать.

Сегодня пробовал немного покопаться по заначкам, пока ни на серверах, ни на бумаге не нахожу. Больше 10 лет прошло, это было ещё в домайданные времена... Если нарою на винтах со старого сервера - закину.

[sheft]

2 часа назад, witch сказал:

должна фрагментировннаные  пакеты отправлять?

нет, если бы были проблемы с физикой линии, эти счётчики бы росли

[witch]

Ну так и ошибок то нет, физика теоретически по показаниям в норме. Явно уже проблемы на L3

[Saab95]

15 часов назад, witch сказал:

ты скриншоты видел? Даже ошибок нет.

Откуда будут ошибки, если данные не передаются?



Вон 2 катушки соединили 610 метров кабеля, просто скруткой, с двух сторон коннекторы установили, подключили к оборудованию и линк появился, ошибок на портах нет, но данные, по какой-то причине, не передаются даже на скорости 10Мбит фулл дуплекс.

[witch]

16 минут назад, Saab95 сказал:

Откуда будут ошибки, если данные не передаются?



Вон 2 катушки соединили 610 метров кабеля, просто скруткой, с двух сторон коннекторы установили, подключили к оборудованию и линк появился, ошибок на портах нет, но данные, по какой-то причине, не передаются даже на скорости 10Мбит фулл дуплекс.

По L1 обмен есть, без ошибок. Физика работает? Работает.

Остальное пока неизвестно.

[sheft]

1 час назад, Saab95 сказал:

ошибок на портах нет, но данные, по какой-то причине, не передаются даже на скорости 10Мбит фулл дуплекс.

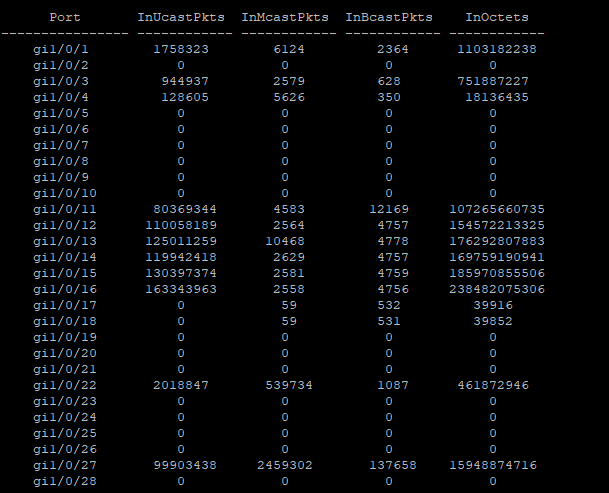

у него в скринах выше принятые пакеты- броадкасты, мультикасты, значит что то от камеры приходит, но или с ip/шлюзом на камере накосячили или с вланами неразбериха

[witch]

15 минут назад, sheft сказал:

у него в скринах выше принятые пакеты- броадкасты, мультикасты, значит что то от камеры приходит, но или с ip/шлюзом на камере накосячили или с вланами неразбериха

Ну я рандомный порт показал, суть что, crc и  fragment  на Линке не будет.

[sheft]

20 минут назад, witch сказал:

Ну я рандомный порт показал

пффф... что мы тут тогда анализировать пытаемся?



20 минут назад, witch сказал:

суть что, crc и  fragment  на Линке не будет.

это то вы с чего взяли... если с физикой проблемы и пакеты прилетают кривые эти счётчики и начнут как раз расти, что и будет подтверждение что с линком не ок..

[witch]

Так счётчики ошибок не растут, кроме тх rx, остальные растут,сам ТС это подтверждает.

Edited February 14, 2025 by witch

[elbek]

Ну вопрос такой, если с камеры приходят пакеты, это значит, что там IP адреса правильно настроены? Просто обьект с камером далеко находятся, не удобно каждый раз ехать туда.

Настройки/кофиг свича: https://pastebin.com/cW1KJvGX

На соседний портах 11-16 подключены камеры, в радиусе 100м, все нормально с ними.
Тут можем фактор VLAN настроек исключить думаю.

Пробовал из свича пинговать камерам на портах 17-18, безуспешно.

Не знаю еще какие тесты можно удаленно тестировать.

[straus]

1 час назад, elbek сказал:

Ну вопрос такой, если с камеры приходят пакеты, это значит, что там IP адреса правильно настроены?

Вообще никак не связано.



1 час назад, elbek сказал:

Просто обьект с камером далеко находятся, не удобно каждый раз ехать туда.

1, Привезти камеру.

2. Заставить её работать локально.

3. Вернуть камеру на объект.



И ещё я не понял: вроде речь шла про расстояния менее 300 метров, туда и пешком можно дойти.

[elbek]

Цитата

И ещё я не понял: вроде речь шла про расстояния менее 300 метров, туда и пешком можно дойти.

локация от меня находится более 10км.
270м это между камерой и свичем, напрямую подключено. А межу нами уже VPN. Я от себя пингую, не идет, пробовал из свича напрямую, тоже не получается.






Edited February 15, 2025 by elbek

[Saab95]

Так выше уже писали настроить камеру, что по кабелю подключена, снять и воткнуть в порт коммутатора. Если так работает, а по кабелю не работает - проблема в кабеле.



Можно взять какой-то микротик и подключить его на дальней стороне линка, тогда можно понять что работает, а что не работает. Его по мак адресу можно пинговать, в списке соседей увидеть и т.п. Много средств диагностики.

[jean_p]

Здравствуйте! Заранее прошу прощения за, возможно, глупый вопрос, но опыта очень мало в монтаже видеонаблюдения. Вопрос заключается в том, что нужно передать изображение с 6 видеокамер на пост охраны, который находится на расстоянии 150 м от помещения. Камеры будут скоммутированы через хаб Dahua DH-PFS3010-8ET-96. Я хочу кинуть от него витую пару на 150 метров и расположить регистратор на посту охраны, регистратор Dahua DHI-NVR4108-4KS3. Расстояние большое для PoE, но на коммутаторе 1 порт выдает до 60 Вт. Вопрос: получится ли передать сигнал на такое расстояние на регистратор или коммутатор может питать по HPoE только камеры и усиливать сигнал на регистратор он не может ?

Edited February 19, 2025 by jean_p

[straus]

Прежде всего, 150 метров - намного больше максимального расстояния по стандарту для передачи данных. Искать другое решение.

[Saab95]

В грозу еще все сгореть может. Лучше всего оптика и 2 медиаконвертера.

[elbek]

наконец руки дошли до камеры.
Снял камеру , подключил напрямую к свичу и все работает. Скрин прикрепил.
на видео 17-м порту держу камеру напрямую, а соседний порт 18 - вторая камера, которая находится за 250м . Индикаторы у обоих одинаково мигает. то есть 17 порт пингуется камера , а 18 - нет.

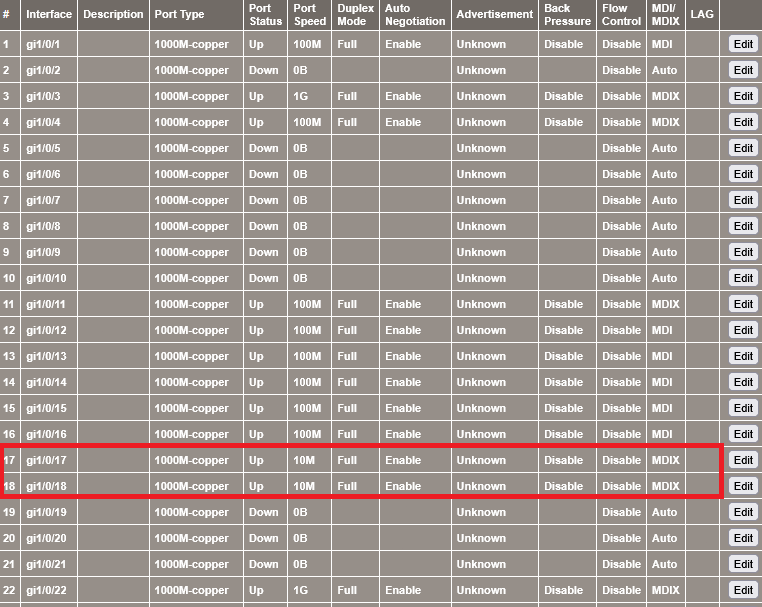

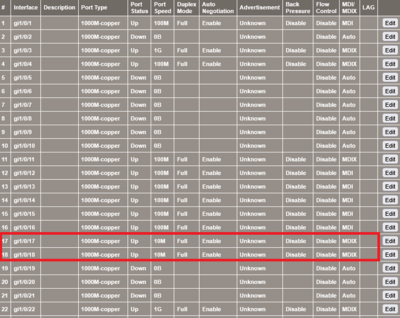

На свиче порты активные.
Что можно делать?

[elbek]

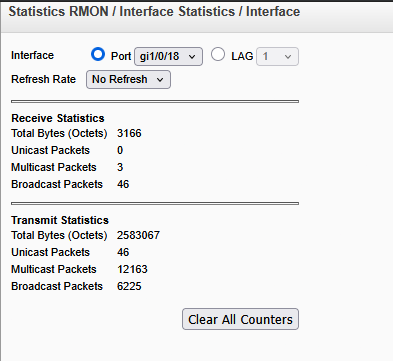

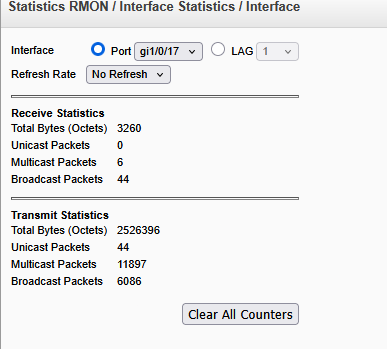

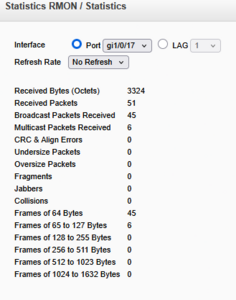

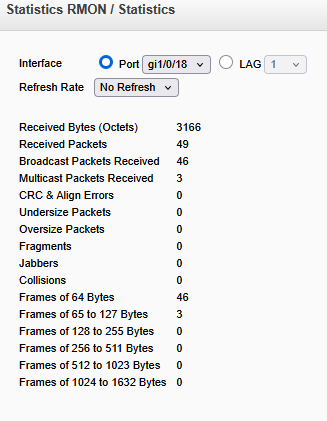

А также сбросил статистику на этих 2х портах и вот что собрался за 2 часа.
как так то получается? движение есть, но нет связи.

[naves]

Выглядит как будто свич может принять пакеты от камеры на таком расстоянии, а камера от свича не может.

Включите на камере отправку видеопотока через multicast. В вашу сторону трафик будет идти, и его можно будет смотреть. Но удаленного управления камерой естественно не будет у вас.

[elbek]

naves



Цитата

Включите на камере отправку видеопотока через multicast. В вашу сторону трафик будет идти, и его можно будет смотреть. Но удаленного управления камерой естественно не будет у вас.

хмм, а в трассире ее можно будет авторизоваться? Нам ее надо подключить к трассиру.




Цитата

Выглядит как будто свич может принять пакеты от камеры на таком расстоянии, а камера от свича не может.

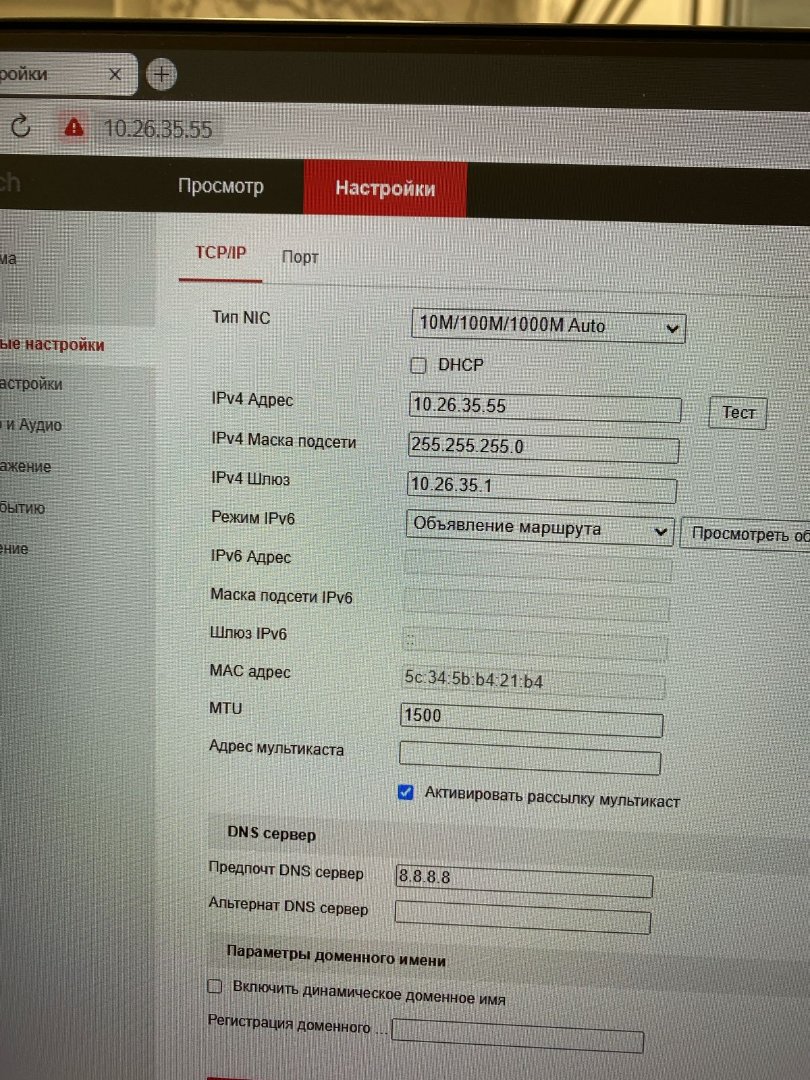

На камере, который на 17-м порту, интерфейс поставил принудительно 10mb/s full .

Edited March 20, 2025 by elbek

[naves]

20 minutes ago, elbek said:

хмм, а в трассире ее можно будет авторизоваться? Нам ее надо подключить к трассиру.

ну там адрес камеры ставите типа udp://@IP:Port

где IP-адрес из диапазона 224.0.0.0 - 239.255.255.255

адрес настраивается на самой камере, придется к ней идти второй раз)

между регистратором и камерой не должно быть роутеров, только свичи.

20 minutes ago, elbek said:

На камере, который на 17-м порту, интерфейс поставил принудительно 10mb/s full .

у вас же длинная линия на 18 порту?



Кстати, на ваших скринах, что-то много multicast трафика ходит. Непонятно откуда он. Или на ваших камерах/регистраторах уже кто-то включил multicast, или в сегменте с камерами посторонние компы.

Edited March 20, 2025 by naves

[elbek]

Цитата

ну там адрес камеры ставите типа udp://@IP:Port

где IP-адрес из диапазона 224.0.0.0 - 239.255.255.255

адрес настраивается на самой камере, придется к ней идти второй раз)

между регистратором и камерой не должно быть роутеров, только свичи.

Вариант не прокатит )))) регистратор в другом здании, между ними 2 свича. Да и все таки не думаю, что получится , так как в трассир сервере написано IP адрес и логин/пароль камеры для авторизации.

Цитата

у вас же длинная линия на 18 порту?

они одинаково, плюс/минус 5м. На видео просто 17-ю камеру на руках держу, для эксперимента все работает так, а на обьекте где должен стоять, нет.



Цитата

что-то много multicast трафика ходит. Непонятно откуда он. Или на ваших камерах/регистраторах уже кто-то включил multicast, или в сегменте с камерами посторонние компы.

всяд ли кто то включил мультикаст принудительно. В сегменте этой VLAN только макеры. На соседних портах есть компы и сетевой принтер, даже wi-fi точка доступа, но это все в других VLAN подсетях.

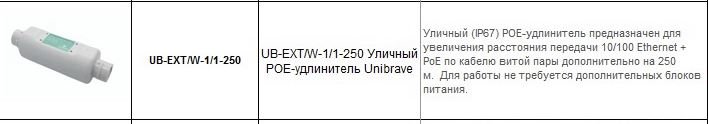

Я немного поискал и нашел у нас рядом в магазине  PoE усилитель. (прикрепил)
Может возьму проверю с ним? Только не знаю с какой стороны или в каком участке его установить? Не хотелось бы на улице резать провод и соединять.
