Камера на больше растоянии

[straus]

Для 10-ки достаточно двух пар, то есть, камеры можно пустить по разным парам.

[elbek]

так я же написал, что на коммутаторе выделил 2 порта, по 10 мбит/с, PoE порты.
Будем тянуть 2 отдельных проводов, на каждую камеру свой провод.

[elbek]

Наконец поставили камеры, но немного просчитались , дистанция вышла 270м  :((

прикрепил видео, посмотрите пожалуйста как ведет себя свич.
это получается не пробивает?

[witch]

Порт то на 10 Half зажали?

Вюа так, да, линк не поднимается

[Saab95]

6 часов назад, elbek сказал:

это получается не пробивает?

А патчкорды такие разноцветные почему? Такие до камер протянули, или есть какие-то промежуточные соединения?

[elbek]

Цитата

Порт то на 10 Half зажали?

Обжал, как обычно (Т-568B) на камере и на кроссе. Патчкорды заводские (временные)



Цитата

А патчкорды такие разноцветные почему? Такие до камер протянули, или есть какие-то промежуточные соединения?

да это временные патчкорды монтажник свои подключал, типа проверить.
До камеры проложен цельным куском, медные, с троссом.

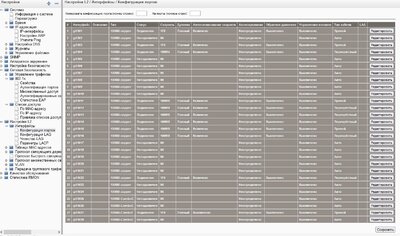

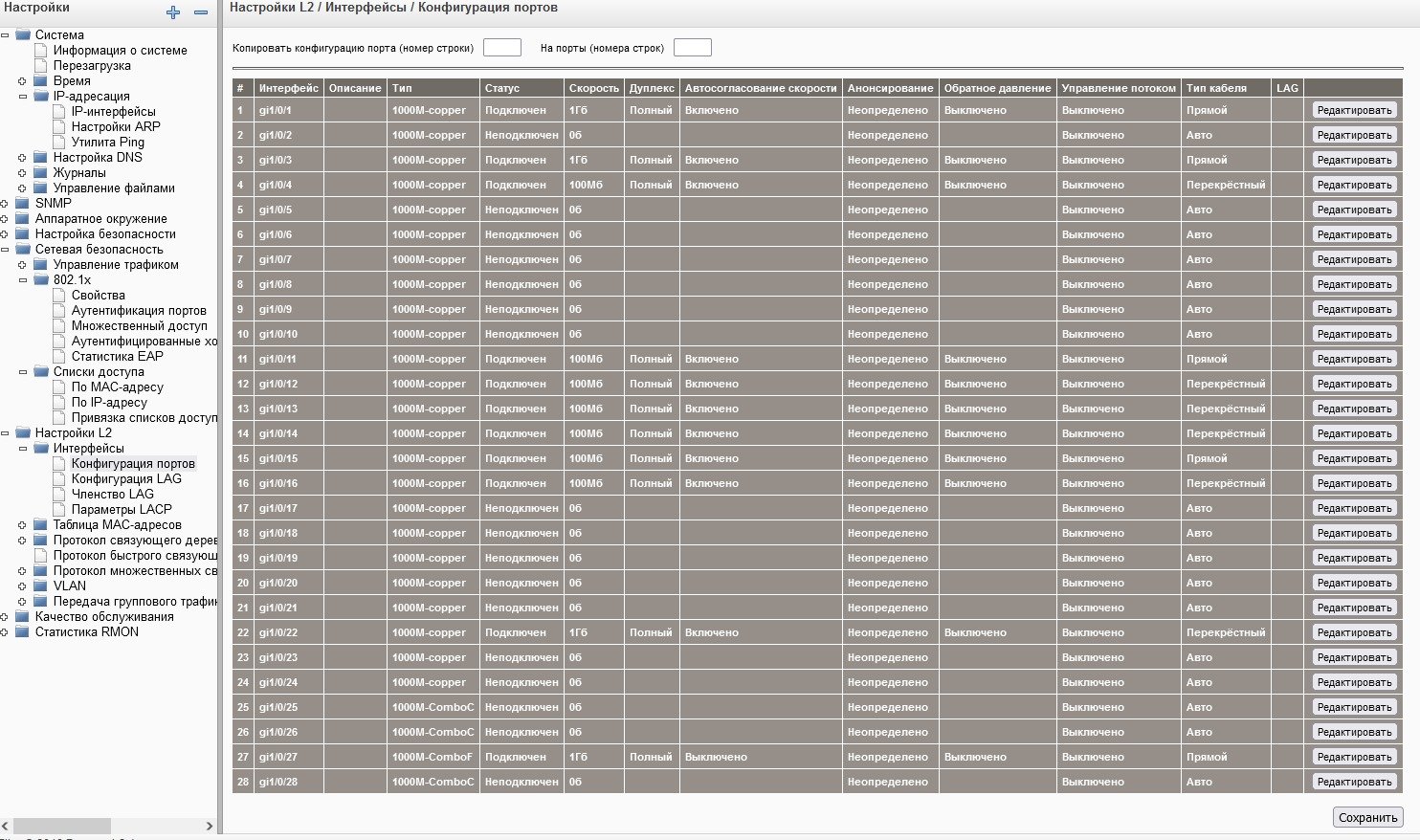

А вот на свиче порты мне кажется не настроены. Скрин прикрепил. посмотрите пожалуйста, тут надо их менять скорость ?




[witch]

Редактируете нужный порт и указываете скорость вместо Авто - 10

Edited February 12, 2025 by witch

[straus]

В 07.02.2025 в 18:17, witch сказал:

Порт то на 10 Half зажали?

Зажимать надо на 10 Full, ни в коем случае не Half.

[RialCom.ru]

у Вас много протяженных линков с фулл-дуплексом?

я не раз наличном опыте убеждался, что при полудуплекс ошибок меньше

[witch]

Почему я говорю про half. В данном случае основной поток идёт от камеры, и если сделать на udp, то full вообще нафиг не нужен.

[straus]

Имею большой опыт по full/half. И вот именно при half проблема стоит остро. В случае full и больших перекрестных наводок с пары на пару (или посторонних на пару) просто выскакивает ошибка и происходит ретрансмишн. Ну, грубо говоря, чуть падает скорость за счёт повторной передачи пакетов. А вот при half любая наводка тормозит передачу полностью. Причём за счёт разных канальных протоколов и схем кодирования в 10 и 100 эффект проявляется по-разному. В своё время было потрачено полторы недели на изучение подробностей с анализатором протоколов (стоимостью не один десяток зелёных бумажек).

[witch]

Мы говорим о длинном Линке который выходит за пределы спеки, и тут уже ошибки будут в любом случае. Чисто логически передача не прекратится пока маркер CD в пакетах есть. Причем пофиг фул или халф. Могу что-то путать, давно уже в laer 1  не лазил.

[straus]

Да, понятно, что мы обсуждаем линк за пределами спеков. Но тут тоже бывает интересно. При прокидывании линка 10 мбит/с на полную длину катушки (305 метров), но категорией 5e, а не 3 (как по стандарту 10BASE-T), вполне может быть полное отсутствие ошибок на таком длинноv нестандартном линке. Причём это более характерно для старых сетевых карт на 10 мбит - у них скорость нарастания/спада импульсов ниже почти в 3 раза, и вместе с кабелем Cat.5e получаются низкие перекрестные помехи.

[witch]

Цитата



59 минут назад, straus сказал:

В своё время было потрачено полторы недели на изучение подробностей с анализатором протоколов (стоимостью не один десяток зелёных бумажек).

/Offtop/

А протоколов не осталось? Уж больно интересно. По предыдущим работам, все что выходило за спеку, переделывалось на соответствие стандартам, поэтому даже не было возможности что-то анализировать. Ну кроме Е1/Т1 и всяких иерархий sdh/pdh

Edited February 12, 2025 by witch

[elbek]

И так, ребята, докладываю.

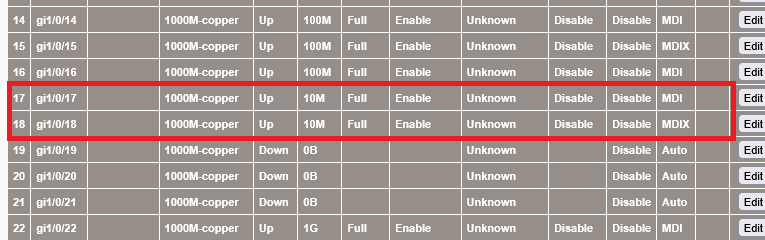

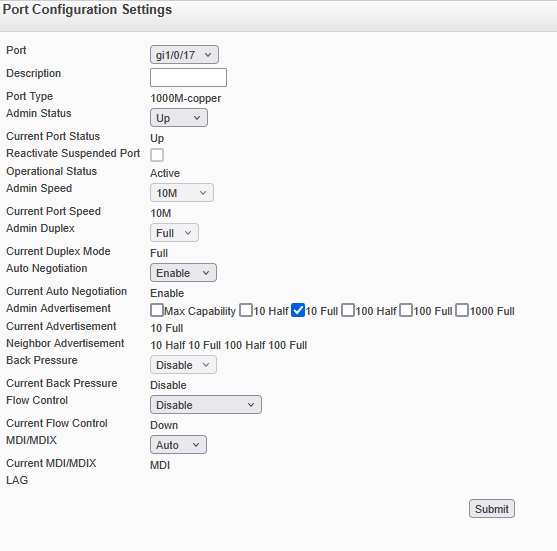

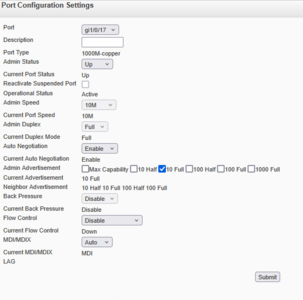

через веб интерфейс поставил 10 full и к моему удивлению линк поднялся. То есть в системе уже пишет UP и на свиче индикаторы загорелись. Но все еще что то не то, пинга нет



[witch]

ну а теперь смотреть счётчики интерфейса.....

[elbek]

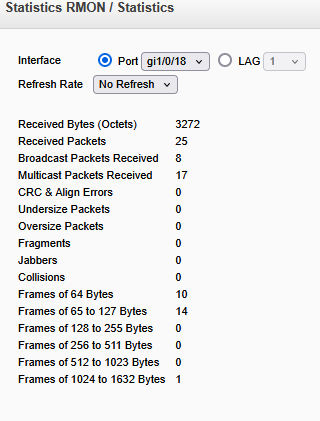

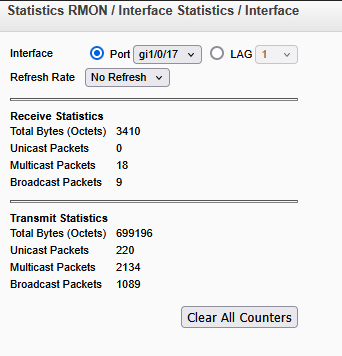

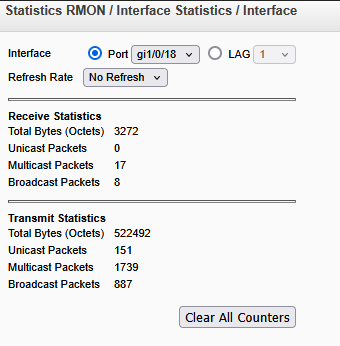

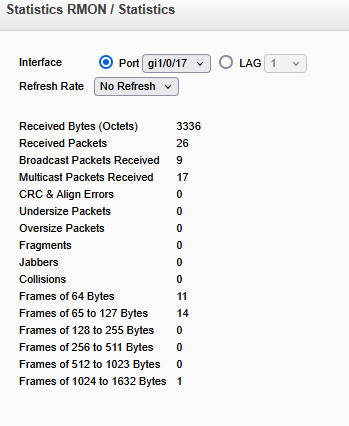

Вот счетчики на этих 2х интерфейсах.


[witch]

ну пакеты бегают. смотрите настройки IP в камерах, или VLAN на свиче.

[elbek]

VLAN порт назначен правильный, а вот как настроены камеры - тут я не уверен. так как монтажники настроили. Может на камере тоже порт надо снизить?
там если что, камера HiWatch DS-I1400(D).



[witch]

IP известны? pingаните)))

[RialCom.ru]

камеры обычно в авто стоят и примут от коммутатора необходимое

[witch]

А могут и не принять, раз на раз не приходится. Но обмен есть, надо смотреть настройки.

PVID на портах в настройках VLAN правильно указан? Порты в Untag(access)?

Edited February 13, 2025 by witch

[Saab95]

В 12.02.2025 в 10:45, elbek сказал:

Обжал, как обычно (Т-568B) на камере и на кроссе. Патчкорды заводские (временные)

То есть кабель с улицы от камеры приходит на кросс, а потом от него патчкорд в коммутатор?



Если сделано именно так, то работать не будет, нужно обжимать сразу уличный кабель и подключать в коммутатор без лишних соединений.



При разводке в розетку или кросс жилки кабеля расплетаются, что приводит к уменьшению эффективной длины кабеля, появляются наводки и т.п.

[witch]

Сааб млять, ты скриншоты видел? Даже ошибок нет.

Но на длинных линках, действительно лучше без лишних соединений, типа кроссов, розеток, скруток...

Edited February 14, 2025 by witch

[elbek]

VLAN_ы правильно вроде все настроены, есе эти порты в access, с нужным PVID

IP адреса я дал монтажнику, он менял их и поставил. Но я не ручаюсь за него, что он все правильно делал и вот больше начинаю сомневаться, что а может он там что то не правильно делал?

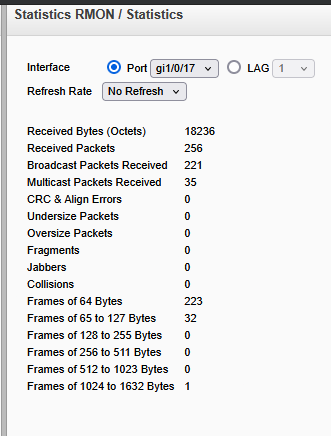

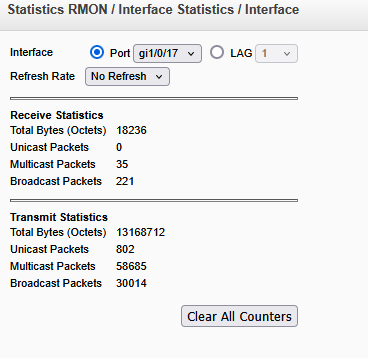

Вот только что снял счетчики, с 17-го порта, куда подключена одна из этих новых камер (их 2)
видно, что статистика все таки растет
