Работа КТВ и как влияет UPС полировка на кроссе с FC разъемами, для оборудования кабельного ТВ, которому необходима APC полировка?

[QWE]

В одном месте собранного волокна для работы КТВ есть кросс с FC разъемом и полировкой UPC.

Насколько критично для оборудования КТВ такое соединение?



Можно ли рефлектометром проверить это соединение и после утвердительно сказать, что именно это соединение нарушит или нарушает работу КТВ оборудования?   Что это за параметры? затухание и отражение? какие параметры затухания и отражения не допустимы?



Оборудование КТВ  не умеет надежно кодировать цифровые данные  перед отправкой их по волокну?



Если действительно стык FC/UPC есть проблема то в чем она?

[sky star]

труба аналогу

[Глеб Высоцкий]

19 часов назад, QWE сказал:

В одном месте собранного волокна для работы кабельного оборудования есть кросс с FC разъемом и полировкой.

Насколько критично для оборудования КТВ такое соединение?

Несколько раз случалось ставить оборудование КТВ с разъёмами SC/APC на готовые кроссы клиента с разъёмами FC/UPC.

А также наоборот: оборудование с разъёмами FC  на кроссы с SC.

Использовали просто покупные патч-корды с разными соединителями на концах.

Никаких проблем не было замечено. Правда, расстояния были маленькие, а измерения  мы не проводили. Возможно, и была какая-то деградация, но в этих конкретных условиях не критичная.



19 часов назад, QWE сказал:

Оборудование КТВ  не умеет надежно кодировать цифровые данные  перед отправкой их по волокну?

Дело в том, что в КТВ даже для передачи цифрового ТВ используется аналоговый сигнал (радиочастотный).

Грубо, если в  оборудовании компьютерных сетей оптический передатчик имеет два дискретных состояния (горит-не горит), то лазер передатчика КТВ излучает постоянно, а мощность излучения меняется от нуля до максимума по непрерывному закону.

Дискретный сигнал на каждом промежуточном устройстве регенерируется, поэтому после каждого такого устройства (свитча, например) история качества сигнала начинается "с нуля".

А аналоговый сигнал можно только усиливать, на каждом усилителе добавляя шумы и искажения. Поэтому в сети КТВ сигнал может только деградировать, и после скольких-то усилений станет нечитаемым.



Защита, конечно же, предусмотрена, даже на нескольких уровнях.

Но если сеть длинная, и на ней много точек с большими потерями и искажениями, рано или поздно возможности защиты будут исчерпаны.



П. С. Надеюсь, Вы спрашивали, можно ли использовать разъёмы с разной полировкой на одной оптической линии.

Само собой разумеется, что в одном соединении использовать разную полировку нельзя. Т. е. , например, если у Вас кросс с синими SC/UPC, а оборудование с зелеными SC/APC, то механически Вы, скорее всего, сможете вставить зеленую вилку в синюю розетку, но работать это не будет. Надо просто купить патчкорд-переходник, у которого один конец зелёный, а другой синий.

[QWE]

"П. С. Надеюсь, Вы спрашивали, можно ли использовать разъёмы с разной полировкой на одной оптической линии.  "



- я спросил про то что можно ли в собранной оптической линии для КТВ в одном месте линии иметь стык (соединение) типа FC/UPC (в этом соединении полировка ОВ в розетке/адаптере кросса и ОВ патчкорда одинаковые). т.е. по всей линии на всех соединениях/стыках используется APC полировка, а в единственном соединении UPC.





[straus]

Если на линии один UPC, то деградация зависит от дополнительных условий. Если на линии два UPC - сушите вёсла...

(А кросс подразумевает именно два UPC.)

[QWE]

"(А кросс подразумевает именно два UPC.) "

- тут случай такой что , в одной стойке на одном кроссе APC на другом UPC полировка

[sheft]

на APC меньше отражений, если это соединение близко к передатчику/усилителю - жди проблем (отраженка upc~50, apc~60).

Зачем вам эти опыты, проблема перепаять? можно даже кросс не разбирать, достаточно вытянуть планку, отстегнуть пиг ,если длины хвоста хватит сварить с APCшным пигом, заменить проходной адаптер на зелёный, что бы потомки UPCшный патчкорд не совали и не удивлялись потерям

[Глеб Высоцкий]

9 часов назад, straus сказал:

А кросс подразумевает именно два UPC.

???

В кроссе на каждом волокне одна сварка и одна розетка (точнее, пигтейл с вилкой и адаптер). Откуда там два соединения?

Или Вы имели в виду, что на другом конце стоит ответный кросс?

9 часов назад, straus сказал:

Если на линии один UPC, то деградация зависит от дополнительных условий. Если на линии два UPC - сушите вёсла...

Да не заметил.

Когда ставили оборудование с SC/APC на готовые кроссы клиента c FC/UPC, натурально, было два таких соединения на линии: на кроссах со стороны передатчика и со стороны приемника. Правда, измерений мы не делали, сеть маленькая, а каналов - два мультиплекса. Мощность по встроенному индикатору оптического приемника получалась примерно как расчетная по проекту, картинка на телевизорах без дефектов.

[straus]

8 часов назад, Глеб Высоцкий сказал:

???

В кроссе на каждом волокне одна сварка и одна розетка (точнее, пигтейл с вилкой и адаптер). Откуда там два соединения?

Или Вы имели в виду, что на другом конце стоит ответный кросс?

Я привык по старинке, один тычок в панель - это патч. А кросс - это"кросс-соединение" между двумя ппатч-панелями.



8 часов назад, Глеб Высоцкий сказал:

18 часов назад, straus сказал:

Если на линии один UPC, то деградация зависит от дополнительных условий. Если на линии два UPC - сушите вёсла...

Да не заметил.

Когда ставили оборудование с SC/APC на готовые кроссы клиента c FC/UPC, натурально, было два таких соединения на линии: на кроссах со стороны передатчика и со стороны приемника. Правда, измерений мы не делали, сеть маленькая, а каналов - два мультиплекса. Мощность по встроенному индикатору оптического приемника получалась примерно как расчетная по проекту, картинка на телевизорах без дефектов.

Всё зависит от уровня отражений (естественно), и от длины участков (времени пробега световой волны). На самом деле вопрос сложный, и имеет чисто теоретическую ценность. На практике нужно избегать любых подводных камней, которые могут всплыть уже при эксплуатации. Например параметры UPC заметно уходят со временем и перестыковками.

[frol13]

В 06.12.2024 в 17:42, QWE сказал:

Можно ли рефлектометром проверить это соединение и после утвердительно сказать, что именно это соединение нарушит или нарушает работу КТВ оборудования?   Что это за параметры? затухание и отражение? какие параметры затухания и отражения не допустимы?

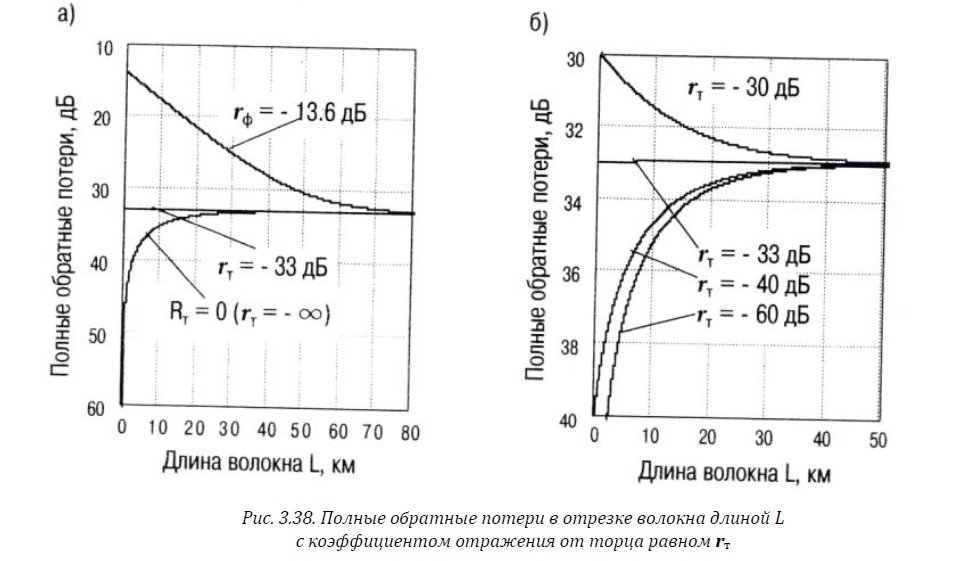

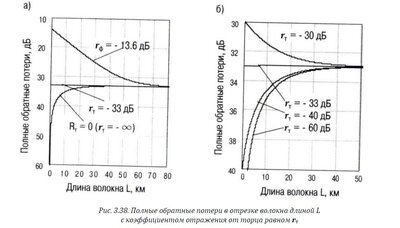

Можно, конечно. Измеряемый параметр- ORL. Что это такое, см. Листвин" Рефлектометрия оптических волокон".рис. 3.38 (б)

Оттуда видно, что при отражении в разъеме -40..-60 дБ отражение на входе в линию при изменении длины лежит ниже равновесной линии 33 дБ.

Вопрос в том, сколько нужно. Где-то пишут, что надо не меньше -32 дБ для сетей FTTх в общем случае. Причем, нужно отражение ниже -40дБ и даже меньше на коротких линиях ( в зависимости от длины):

https://www.iksmedia.ru/articles/2823352-FTTxPON-izmereniya-i-ekspluataciya.html

Видно, что разъем APC с гарантированным отражением -60 дБ, отвечает этим обоим требованиям.

P.S. Что касается применения PC/UPC, то надо считать/измерять и соотносить с требуемой величиной в зависимости от длины линии и количества разъемов. Поэтому многие считают, что проще иметь на линии APC и не париться об этом.



[sheft]

6 часов назад, frol13 сказал:

Причем, нужно отражение ниже -40дБ и даже меньше на коротких линиях ( в зависимости от длины):

Интересно, почему в таком случае на рефлектометрах разъем в подавляющем большинстве PC(upc) а не APC (APC как опция)?

[sky star]

потому что покупают под изернет ,

я под тв брал апс

[Глеб Высоцкий]

Хм. В принципе, существует и оборудование КТВ с родными UPC разъемами.

Вот реальная инсталляция

https://satcomservice.ru/n20220116.php

Родные разъёмы на передатчика и приемнике FC/UPC (чёрные/синие). А на кроссах - SC/UPC.  И там ещё аттенюатор оптический стоит, на фото видно. Вот считайте сколько в линии стыков с прямой полировкой. Аналог, диапазон до 5 ГГц (уплотнение 4-х спутниковых ПЧ + весь ТВ диапазон).

Работает, только шуба заворачивается.
