SNR-S2990G-24TX RSPAN

alex39x
 Share

Recommended Posts

alex39x

alex39x

Posted
Posted (edited)

Здравствуйте.
Подскажите пожалуйста : теряется трафик при зеркалировании RSPAN.

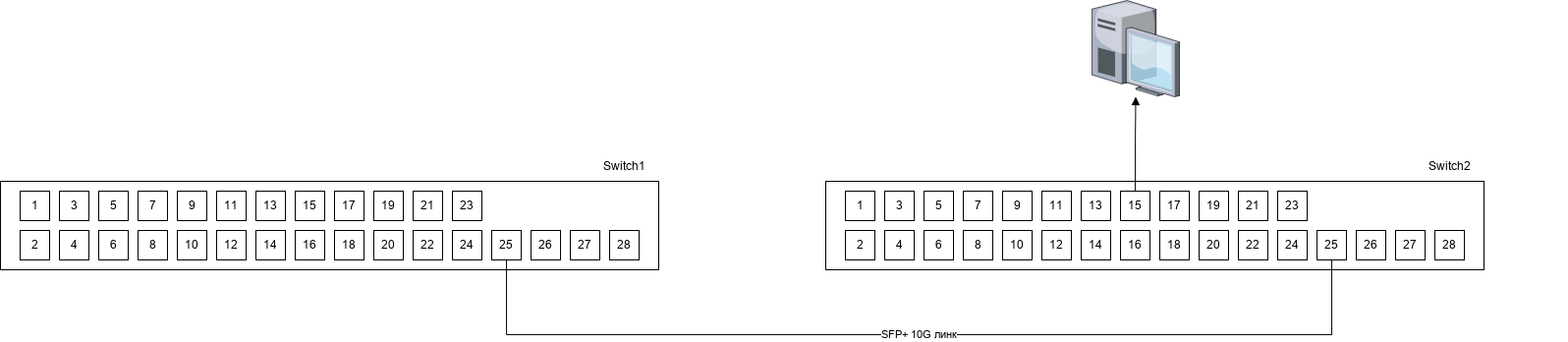

Имеем два коммутатора SNR-S2990G-24TX  - между которыми 10G линк. RSPAN-ом гоним трафик с одного порта первого коммутатора на второй коммутатор. Причём на 10G порту второго коммутатора судя по статистике зеркалированный трафик присутствует. А на порту с которого снимаем трафик ( второго коммутатора ) вместо 32 Мбит/с наблюдаем примерно 3 Мбит/с.  Скорость помимо статистики коммутатора проверяли wireshark-ом.




#sh ver
SNR-S2990G-24TX-POE Device, Compiled on Oct 26 16:35:51 2021
SoftWare Version 7.0.3.5(R0102.0318)
######################
Switch1#sh run
...
vlan 800
 name V800_Rspan
 remote-span

Interface Ethernet1/0/6
 switchport access vlan 700
Interface Ethernet1/0/25
 switchport mode trunk
 switchport trunk allowed vlan 800

monitor session 1 source interface Ethernet1/0/6 rx
monitor session 1 source interface Ethernet1/0/6 tx
monitor session 1 destination interface Ethernet1/0/25
monitor session 1 remote vlan 800
...
Switch1#sh monitor
monitor session 1: RSPAN-vlan 800
source ports:
RX port: 6
TX port: 6
Flow monitor source:
Destination Ethernet1/0/25, tunnel VID 0 desMAC 00-00-00-00-00-00 desIP 0.0.0.0 srcIP 0.0.0.0

# sh int e status
1/0/6      UP/UP          a-1G    a-FULL  700    G-TX
1/0/25     UP/UP          a-10G   a-FULL  trunk  SFP+

#sh interface ethernet counter rate
1/0/6     5m   1,499           1,021,446       2,892           32,887,769
          5s   1,474           919,739         2,760           31,538,211

1/0/25    5m   0               281             4,401           34,150,361
          5s   0               0               4,249           32,745,246

######################
Switch2#sh run
...
vlan 800
 name V800_Rspan
 remote-span
...
Interface Ethernet1/0/15
 switchport access vlan 800
Interface Ethernet1/0/25
 switchport mode trunk
 switchport trunk allowed vlan 800
...


Switch2#sh interface ethernet counter rate
1/0/15    5m   0               48              1,888           3,590,241
          5s   0               0               2,368           6,701,363
1/0/25    5m   4,263           32,933,195      0               50
          5s   4,943           38,082,512      0               0


######################




Edited by alex39x
Моравец Владислав

Моравец Владислав

Posted
Posted

@alex39x Здравствуйте!



1. Покажите, пожалуйста, вывод команды:

Цитата

show int eth1/0/25 detail



2. Вы увеличили MTU на коммутаторах? Покажите, пожалуйста, вывод "show run" с обоих коммутаторов. На второй коммутатор пакеты будут попадать с двумя метками VLAN, поэтому надо увеличить MTU минимум на 4 байта.

alex39x

alex39x

Posted
  • Author
Posted (edited)
В 06.12.2024 в 14:56, Моравец Владислав сказал:

@alex39x Здравствуйте!



1. Покажите, пожалуйста, вывод команды:



2. Вы увеличили MTU на коммутаторах? Покажите, пожалуйста, вывод "show run" с обоих коммутаторов. На второй коммутатор пакеты будут попадать с двумя метками VLAN, поэтому надо увеличить MTU минимум на 4 байта.


Спасибо Владислав.
1.

Цитата

Switch1#show int eth1/0/25 detail
Interface brief:
  Ethernet1/0/25 is up, line protocol is up
  Ethernet1/0/25 is layer 2 port, alias name is (null), index is 25
  Hardware is SFP+,  address is f8-80-82-76-11-d4
  PVID is 1
  MTU 1500 bytes, BW 10000000 Kbit
  Time since last status change:0w-0d-0h-24m-8s  (1448 seconds)
  Encapsulation ARPA, Loopback not set
  Auto-duplex: Negotiation full-duplex, Auto-speed: Negotiation 10G bits
  FlowControl is off, MDI type is auto
Transceiver info:
  SFP+ found in this port, manufactured by OEM, on Jun 06 2020.
  Type is 10GBASE-LR.  Serial number is PL59151254.
  Link length is 20000 m for Single Mode Fiber.
  Nominal bit rate is 10300 Mb/s.
  Laser wavelength is 1310 nm.
Statistics:
  5 minute input rate 0 bits/sec, 0 packets/sec
  5 minute output rate 28907814 bits/sec, 3815 packets/sec
  The last 5 second input rate 0 bits/sec, 0 packets/sec
  The last 5 second output rate 36673703 bits/sec, 4587 packets/sec
  Input packets statistics:
    4 input packets, 392 bytes, 0 no buffer
    0 unicast packets, 4 multicast packets, 0 broadcast packets
    0 input errors, 0 CRC, 0 frame alignment, 0 overrun, 0 ignored,
    0 abort, 0 length error, 0 undersize 0 jabber, 0 fragments, 0 pause frame
  Output packets statistics:
    4287101 output packets, 4060802845 bytes, 0 underruns
    4271440 unicast packets, 4485 multicast packets, 11176 broadcast packets
    0 output errors, 0 collisions, 0 late collisions, 0 pause frame
  Input and output packets by length:
        (64)        bytes:         1, (65~127)    bytes:   1544623,
        (128~255)   bytes:     29361, (256~511)   bytes:     62396,
        (512~1023)  bytes:     49611, (1024~1518) bytes:    345356
  Output packets dropped because of no buffer: 0
  Input IPv4 L3 packets:
    0 unicast packets, 0 multicast packets,
    0 IP header error packets, 0 discard packets
  Output IPv4 L3 packets:
    0 unicast packets, 0 multicast packets, 0 aged and dropped packets
  Input IPv6 L3 packets:
    0 unicast packets, 0 multicast packets,
    0 IP header error packets, 0 discard packets
  Output IPv6 L3 packets:
    0 unicast packets, 0 multicast packets,
    0 aged and dropped packets



Switch2#show int eth1/0/25 detail
Interface brief:
  Ethernet1/0/25 is up, line protocol is up
  Ethernet1/0/25 is layer 2 port, alias name is (null), index is 25
  Hardware is SFP+,  address is f8-f0-82-75-d8-47
  PVID is 1
  MTU 1504 bytes, BW 10000000 Kbit
  Time since last status change:0w-0d-0h-22m-33s  (1353 seconds)
  Encapsulation ARPA, Loopback not set
  Auto-duplex: Negotiation full-duplex, Auto-speed: Negotiation 10G bits
  FlowControl is off, MDI type is auto
Transceiver info:
  SFP+ found in this port, manufactured by OEM, on Jun 06 2020.
  Type is 10GBASE-LR.  Serial number is PL59151253.
  Link length is 20000 m for Single Mode Fiber.
  Nominal bit rate is 10300 Mb/s.
  Laser wavelength is 1310 nm.
Statistics:
  5 minute input rate 28678215 bits/sec, 3786 packets/sec
  5 minute output rate 0 bits/sec, 0 packets/sec
  The last 5 second input rate 27576584 bits/sec, 3588 packets/sec
  The last 5 second output rate 0 bits/sec, 0 packets/sec
  Input packets statistics:
    3923693 input packets, 3716436886 bytes, 0 no buffer
    3909190 unicast packets, 4195 multicast packets, 10308 broadcast packets
    0 input errors, 0 CRC, 0 frame alignment, 0 overrun, 0 ignored,
    0 abort, 0 length error, 0 undersize 0 jabber, 0 fragments, 0 pause frame
  Output packets statistics:
    4 output packets, 392 bytes, 0 underruns
    0 unicast packets, 4 multicast packets, 0 broadcast packets
    0 output errors, 0 collisions, 0 late collisions, 0 pause frame
  Input and output packets by length:
        (64)        bytes:         1, (65~127)    bytes:   1413367,
        (128~255)   bytes:     26976, (256~511)   bytes:     57443,
        (512~1023)  bytes:     45368, (1024~1518) bytes:    314867
  Output packets dropped because of no buffer: 0
  Input IPv4 L3 packets:
    0 unicast packets, 0 multicast packets,
    0 IP header error packets, 0 discard packets
  Output IPv4 L3 packets:
    0 unicast packets, 0 multicast packets, 0 aged and dropped packets
  Input IPv6 L3 packets:
    0 unicast packets, 0 multicast packets,
    0 IP header error packets, 0 discard packets
  Output IPv6 L3 packets:
    0 unicast packets, 0 multicast packets,
    0 aged and dropped packets



2. Сейчас прописал на втором коммутаторе ( в базе знаний сейчас заметил упоминание про MTU - не внимательно читал) :
Switch2(config)#mtu 1504
и трафик по выводу статистики коммутатора  выравнялся :

1/0/15    5m   0               0               3,785           28,617,646
          5s   0               0               3,616           27,349,798
1/0/25    5m   3,798           28,788,297      0               0
          5s   3,658           27,723,180      0               0


"show run" на них по идее пустой - оба после ресета.


MTU поднять только на втором коммутаторе?
Попутно вопрос если знаете : подобное зеркалирование RSPAN на данном коммутаторе SNR-S2990G способно будет передать трафик ( например 1 Гбит/с или 2 Гбит/с  или 3 Гбит/с  ) без потерь ( теоретически) ?

Edited by alex39x
Моравец Владислав

Моравец Владислав

Posted
Posted

Здравствуйте!



Цитата

MTU поднять только на втором коммутаторе?

- настройки MTU только на втором коммутаторе хватает, если судить по утилизации трафика на первом коммутаторе, там трафик зеркалируется без потерь.



Цитата

Попутно вопрос если знаете : подобное зеркалирование RSPAN на данном коммутаторе SNR-S2990G способно будет передать трафик ( например 1 Гбит/с или 2 Гбит/с  или 3 Гбит/с  ) без потерь ( теоретически) ?

- зависит от определённых условий (количество портов, всплескообразность трафика), но в общем модели с этим чипсетом мы как раз рекомендуем использовать для зеркалирования, они способны передать трафик с высокой утилизацией без потерь.
