SNR-S2990G-24T вопрос по настройке

[fiveqp24]

Добрый день, пытаюсь настроить 2990g, коммутатор один, к нему подключен сервер proxmox, на котором висит две виртуалки pfsense (lan ip 10.3.5.5) (5 влан) и winserver (lan ip 10.3.5.6) (dhcp) (5 влан), сервер подключен к 22 транковому порту. При таком подключении в 5 влане, dhcp выдаёт адрес на  клиента, pfsense пингуется и собственно интернет есть. В 10 влане dhcp не выдаёт адреса(пинг есть), pfsense не пингуется. Хотелось что бы и в 10 влане всё работало. Собственно вопрос  в том, дело в настройках коммутатора или в чём то другом? Пример конфигурации:

Скрытый текст

!
no service password-encryption
!
hostname SNR-S2990G-24T
sysLocation Building 57/2,Predelnaya st, Ekaterinburg, Russia
sysContact support@nag.ru
!
authentication logging enable
!
username admin privilege 15 password 0 admin
!
authentication line console login local
!
!
!
ip fib optimize
!
!
!
ssh-server enable
!
ip forward-protocol udp bootps
ip dhcp relay information option
!
!
!
!
!
spanning-tree
!
!
!
Interface Ethernet0
!
!
!
vlan 1;3;5;10
!
Interface Ethernet1/0/1
!
Interface Ethernet1/0/2
!
Interface Ethernet1/0/3
!
Interface Ethernet1/0/4
!
Interface Ethernet1/0/5
!
Interface Ethernet1/0/6
!
Interface Ethernet1/0/7
!
Interface Ethernet1/0/8
!
Interface Ethernet1/0/9
!
Interface Ethernet1/0/10
!
Interface Ethernet1/0/11
!
Interface Ethernet1/0/12
!
Interface Ethernet1/0/13
!
Interface Ethernet1/0/14
!
Interface Ethernet1/0/15
!
Interface Ethernet1/0/16
!
Interface Ethernet1/0/17
 switchport access vlan 10
!
Interface Ethernet1/0/18
 switchport access vlan 10
!
Interface Ethernet1/0/19
 switchport access vlan 10
!
Interface Ethernet1/0/20
 switchport access vlan 10
!
Interface Ethernet1/0/21
 switchport access vlan 5
!
Interface Ethernet1/0/22
 switchport mode trunk
!
Interface Ethernet1/0/23
 switchport access vlan 5
!
Interface Ethernet1/0/24
 switchport access vlan 5
!
Interface Ethernet1/0/25
!
Interface Ethernet1/0/26
!
Interface Ethernet1/0/27
!
Interface Ethernet1/0/28
!
interface Vlan1
 ip address 192.168.1.1 255.255.255.0
!
interface Vlan5
 ip address 10.3.5.1 255.255.255.0
  !forward protocol udp 67(active)!
 ip helper-address 10.3.5.6
!
interface Vlan10
 ip address 10.3.10.1 255.255.255.0
  !forward protocol udp 67(active)!
 ip helper-address 10.3.5.6
!
router rip
!
ip route 0.0.0.0/0 10.3.5.5
!
!
no login
!
captive-portal
!
end

pfsense, dhcp настраиваю по аналогии c рабочей конфигурации в ней стоит cisco 3560x, там это работает. Пример:


Скрытый текст

!
version 12.2
no service pad
service timestamps debug datetime msec
service timestamps log datetime msec
service password-encryption
!
hostname Switch
!
boot-start-marker
boot-end-marker
!
aaa new-model
!
!
!
!
!
aaa session-id common
system mtu routing 1500
ip routing
!
spanning-tree mode pvst
spanning-tree extend system-id
auto qos srnd4
!
!
!
!
vlan internal allocation policy ascending
!
!
!
interface FastEthernet0
 no ip address
 no ip route-cache cef
 no ip route-cache
 no ip mroute-cache
!
interface GigabitEthernet0/1
 switchport access vlan 777
 switchport mode access
 spanning-tree bpdufilter enable
!
interface GigabitEthernet0/2
 switchport access vlan 777
 switchport mode access
 spanning-tree bpdufilter enable
!
interface GigabitEthernet0/3
 switchport access vlan 777
 switchport mode access
 spanning-tree bpdufilter enable
!
interface GigabitEthernet0/4
 switchport access vlan 777
 switchport mode access
 spanning-tree bpdufilter enable
!
interface GigabitEthernet0/5
 switchport access vlan 777
 switchport mode access
 spanning-tree bpdufilter enable
!
interface GigabitEthernet0/6
 switchport access vlan 777
 switchport mode access
 spanning-tree bpdufilter enable
!
interface GigabitEthernet0/7
 switchport trunk encapsulation dot1q
 switchport trunk native vlan 111
 switchport mode trunk
!
interface GigabitEthernet0/8
 switchport trunk encapsulation dot1q
 switchport trunk native vlan 111
 switchport mode trunk
!
interface GigabitEthernet0/9
 switchport trunk encapsulation dot1q
 switchport mode trunk
!
interface GigabitEthernet0/10
 switchport trunk encapsulation dot1q
 switchport mode trunk
!
interface GigabitEthernet0/11
 switchport access vlan 111
 switchport mode access
!
interface GigabitEthernet0/12
 switchport access vlan 111
 switchport mode access
!
interface GigabitEthernet0/13
 switchport access vlan 111
 switchport mode access
!
interface GigabitEthernet0/14
 switchport access vlan 111
 switchport mode access
!
interface GigabitEthernet0/15
 switchport access vlan 111
 switchport mode access
!
interface GigabitEthernet0/16
 switchport access vlan 111
 switchport mode access
!
interface GigabitEthernet0/17
 switchport access vlan 101
 switchport mode access
!
interface GigabitEthernet0/18
 switchport access vlan 101
 switchport mode access
!
interface GigabitEthernet0/19
 switchport access vlan 102
 switchport mode access
!
interface GigabitEthernet0/20
 switchport access vlan 102
 switchport mode access
!
interface GigabitEthernet0/21
 switchport access vlan 105
 switchport mode access
!
interface GigabitEthernet0/22
 switchport access vlan 105
 switchport mode access
!
interface GigabitEthernet0/23
 switchport access vlan 107
 switchport mode access
!
interface GigabitEthernet0/24
 switchport access vlan 107
 switchport mode access
!
interface GigabitEthernet1/1
!
interface GigabitEthernet1/2
!
interface GigabitEthernet1/3
!
interface GigabitEthernet1/4
!
interface TenGigabitEthernet1/1
!
interface TenGigabitEthernet1/2
!
interface Vlan1
 ip address 192.168.1.2 255.255.255.0
!
interface Vlan101
 ip address 10.2.101.1 255.255.255.0
 ip helper-address 10.2.111.6
!
interface Vlan102
 ip address 10.2.102.1 255.255.255.0
 ip helper-address 10.2.111.6
!
interface Vlan105
 ip address 10.2.105.1 255.255.255.0
 ip helper-address 10.2.111.6
!
interface Vlan107
 ip address 10.2.107.1 255.255.255.0
 ip helper-address 10.2.111.6
!
interface Vlan111
 ip address 10.2.111.1 255.255.255.0
 ip helper-address 10.2.111.6
!
interface Vlan1207
 ip address 10.2.144.1 255.255.255.0
 ip helper-address 10.2.111.6
!
interface Vlan1307
 ip address 10.2.141.1 255.255.255.0
 ip helper-address 10.2.111.6
!
ip classless
ip route 0.0.0.0 0.0.0.0 10.2.111.5
ip http server
ip http secure-server
!
access-list 23 permit 10.1.5.0 0.0.0.255
access-list 23 permit 10.2.111.0 0.0.0.255
!
!
line con 0
line vty 0 4
 access-class 23 in
 exec-timeout 60 0
 privilege level 15
 password 7 060217701F1C50481D33
 logging synchronous
 length 0
line vty 5 15
!
end

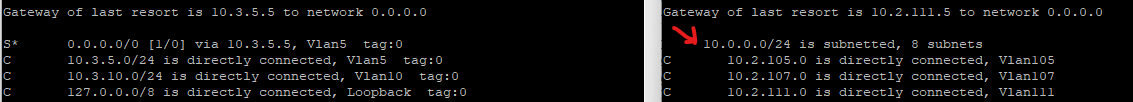

Заметил, что на cisco при команде show ip route есть отличия, может это влиять? на 2990:

Скрытый текст

Gateway of last resort is 10.3.5.5 to network 0.0.0.0

S*      0.0.0.0/0 [1/0] via 10.3.5.5, Vlan5  tag:0
C       10.3.5.0/24 is directly connected, Vlan5  tag:0
C       10.3.10.0/24 is directly connected, Vlan10  tag:0
C       127.0.0.0/8 is directly connected, Loopback  tag:0
C       192.168.1.0/24 is directly connected, Vlan1  tag:0

на 3560:

Скрытый текст

Gateway of last resort is 10.2.111.5 to network 0.0.0.0

     10.0.0.0/24 is subnetted, 8 subnets
C       10.2.105.0 is directly connected, Vlan105
C       10.2.107.0 is directly connected, Vlan107
C       10.2.111.0 is directly connected, Vlan111
C       10.2.101.0 is directly connected, Vlan101
C       10.2.102.0 is directly connected, Vlan102
C       10.2.112.0 is directly connected, Vlan107
C       10.2.141.0 is directly connected, Vlan1307
C       10.2.144.0 is directly connected, Vlan1207
C    192.168.1.0/24 is directly connected, Vlan1
S*   0.0.0.0/0 [1/0] via 10.2.111.5






Edited December 3, 2024 by fiveqp24

[Vladimir Efimtsev]

@fiveqp24, здравствуйте! на мой взгляд, различия в выводе таблиц маршрутизации на разных вендорах никак не должны влиять на этот процесс.

Пока не совсем понятна схема, лучше это все наглядно изобразить для лучшего понимания. Также не совсем понятно, кто и откуда (за каким портом, в каком влан) должен получать реквизиты от сервера?

Также подскажите, а на сервере есть маршрут до сети 10.3.10.1/24?

Также можно попробовать добавить настройку для релея: "ip dhcp relay share-vlan 5 sub-vlan 10", но в таком случае тогда helper-address на SVI10 не нужен, но только если этот VLAN 10 у вас не терминруется на данном коммутаторе.

[fiveqp24]

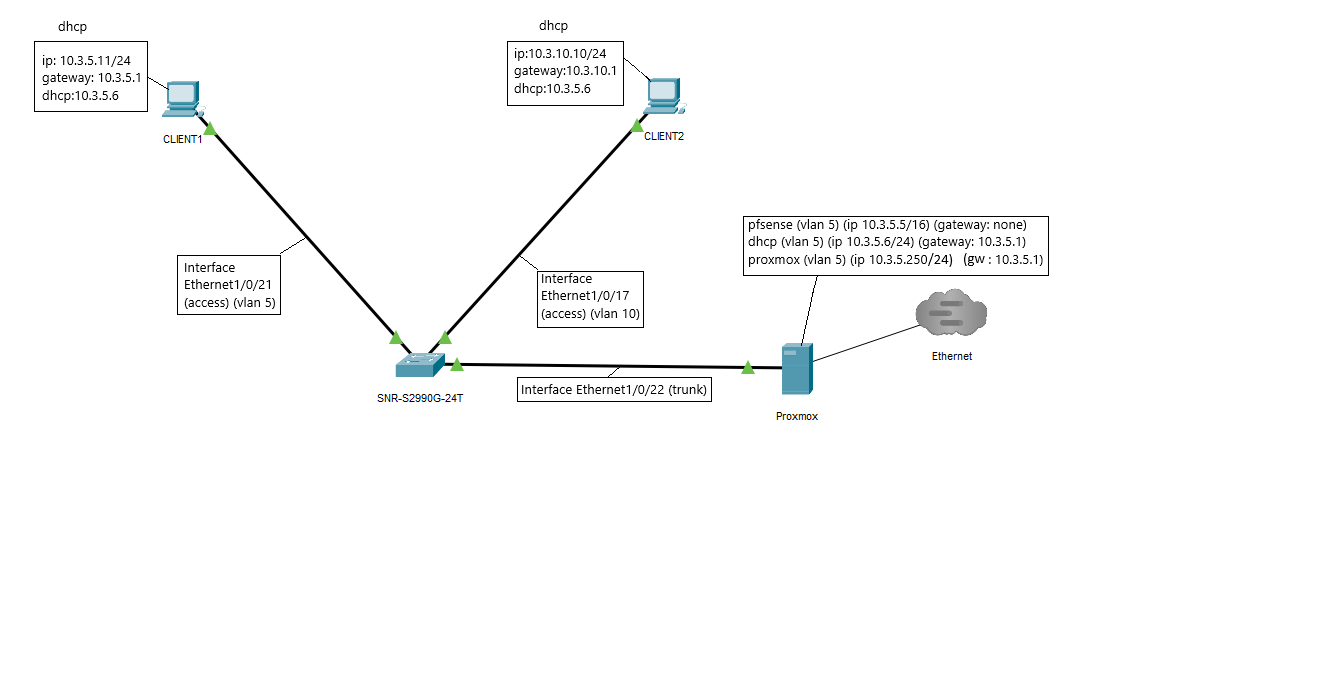

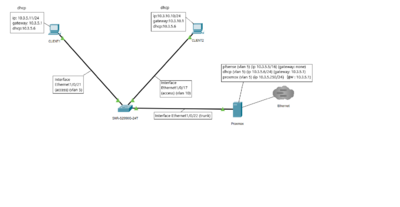

@Vladimir Efimtsev, схему прикрепил. С dhcp разобрался, нужно было включить service dhcp, проглядел. Маршрут с шлюзом на pfsense добавил, с ним всё работает, но остался вопрос почему с 3560 работает без него и указания шлюза. В любом случае спасибо за ответ.
