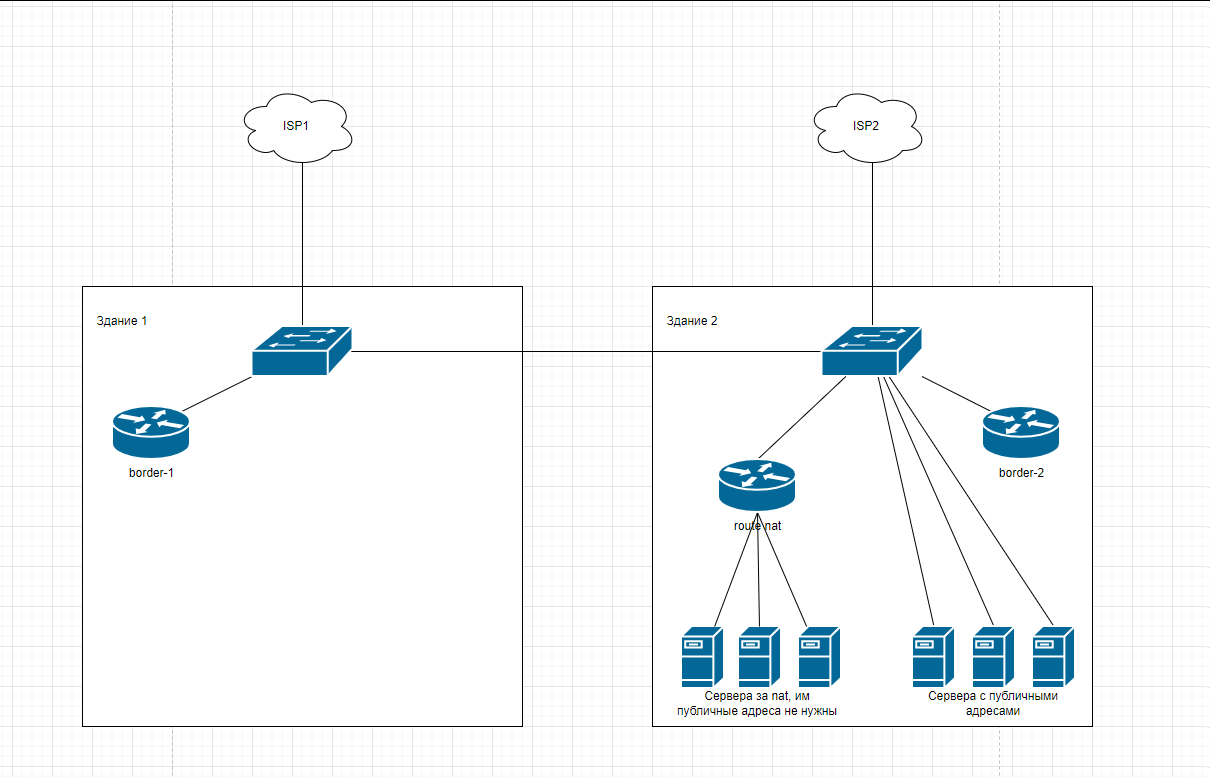

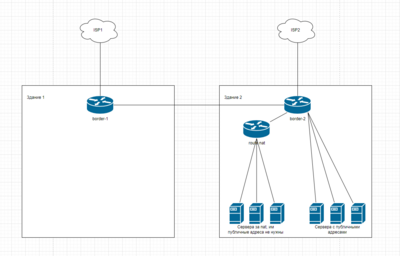

ad_min_XP Posted November 28 · Report post Добрый день. Пытаюсь понять как организовать достаточно устойчивую сеть. Великих знаний не имею, изучаю всё по ходу появления проблем. Имеется два здания территориально разнесённые, в каждое здание спускаются по одному провайдеру, а между зданиями арендованный L2 канал. С провайдерами подняты BGP, принимаем FV, и анонсится одна сеть /24, между зданиями по L2 поднят iBGP. Пока что сервера и клиенты располагаются в здании 2 поэтому border-2 является ещё и шлюзом анонсируемой подсети. Сеть такая однобокая получилась потому что сначала был заведён провайдер в здание 2 и BGP сессия была только с ним, а потом для отказоустойчивости был заведён провайдер в здание 1. В дальнейшем планируется размещение оборудования и в здании 1, но я не совсем понял как растянуть одну сеть /24 на два здания, это ведь надо и там шлюз делать? Или делать vlan между зданиями для нашей подсети, но как тогда зарезервировать шлюз? VRRP? Но скорее всего растягивать сеть не придётся т.к. в планах арендовать ещё одну подсеть /24, но остаётся вопрос как зарезервировать роутеры. Ещё вопрос в том правильно ли терминировать провайдеров и L2 канал на бордерах или надо заводить их в коммутаторы, а бордеры подключать к ним а-ля router-on-stick? С моей точки зрения коммутатор в случае каких-то проблем с сетью типа DDoS или кривых рук роутеры лягут раньше чем коммутаторы тем самым связь между зданиями останется через L2 канал. В общем пните в нужном направлении, может есть какой бест практис по этому поводу. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
jffulcrum Posted November 28 · Report post 1 час назад, ad_min_XP сказал: Ещё вопрос в том правильно ли терминировать провайдеров и L2 канал на бордерах или надо заводить их в коммутаторы, а бордеры подключать к ним а-ля router-on-stick? С моей точки зрения коммутатор в случае каких-то проблем с сетью типа DDoS или кривых рук роутеры лягут раньше чем коммутаторы тем самым связь между зданиями останется через L2 канал. С требованиями безопасности стоит определиться, и потянут ли их коммутаторы, да и роутеры. Возможно, в схему придется внести какие-то МСЭ. Публичные сервер в любом случае напрямую в Интернет выставлять не очень хорошо, там просится DMZ с NAT 1:1 или решения типа HA Proxy/nginx Связь между зданиями у вас останется на коммутаторах лишь в случае плоской сети. Иначе это линк должен быть между маршрутизаторами 'route nat' в вашей схеме. По резервированию шлюза по умолчанию решения зависят от того, нужно только HA, или нужно и LB. Для VVRP достаточно имеющегося линка L2. Но если вы и так сделали iBGP, можно в и Ip Anycast пойти: Building a BGP Anycast Lab « ipSpace.net blog Вообще, не очень понятны масштабы хозяйства. Выглядит и так уже как оверинжениринг слегка. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ad_min_XP Posted November 28 (edited) · Report post 30 минут назад, jffulcrum сказал: Публичные сервер в любом случае напрямую в Интернет выставлять не очень хорошо, там просится DMZ с NAT 1:1 или решения типа HA Proxy/nginx Публичные сервера в основном хотят публичные IP сервера напрямую, это что вроде VDS. Сервера которым надо NAT 1:1 сидят за роутером route nat. 30 минут назад, jffulcrum сказал: Связь между зданиями у вас останется на коммутаторах лишь в случае плоской сети. Иначе это линк должен быть между маршрутизаторами 'route nat' в вашей схеме. Коммутаторы в моём понимании были нужны для того чтобы на бордерах поднять сессии BGP перекрёстно от двух провайдеров и не терять свзязанность между зданиями в случае сбоя бордера или каких либо работ на нём. 30 минут назад, jffulcrum сказал: По резервированию шлюза по умолчанию решения зависят от того, нужно только HA, или нужно и LB. Для VVRP достаточно имеющегося линка L2. Но если вы и так сделали iBGP, можно в и Ip Anycast пойти: Building a BGP Anycast Lab « ipSpace.net blog Интересно, тему изучу. 30 минут назад, jffulcrum сказал: Вообще, не очень понятны масштабы хозяйства. Выглядит и так уже как оверинжениринг слегка. Масштабы хозяйства почти буквально как на первой схеме, может серверов немного больше. В планах увеличение кол-ва серверов в двух зданиях. И поясните, пожалуйста, что вы подразумеваете под оверинженирингом. Edited November 28 by ad_min_XP Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted November 29 · Report post В 28.11.2024 в 18:11, ad_min_XP сказал: не совсем понял как растянуть одну сеть /24 на два здания, это ведь надо и там шлюз делать? IP адреса можно выдавать поштучно, не используя маску подсети. Поэтому там где надо, там такой адрес и используете. На серверах обычно есть 2 сетевых интерфейса, 1 подключаете к БГП 1, второй подключаете к БГП 2. На каждом интерфейсе устанавливаете один и тот же IP адрес и один и тот же шлюз, метрику устанавливаете на одном выше, на другом ниже. Теперь на сервере будет всегда один и тот же адрес, даже если любой из БГП серверов отключится. Еще можно OSPF настроить. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
TheUser Posted November 30 · Report post 12 часов назад, Saab95 сказал: IP адреса можно выдавать поштучно, не используя маску подсети. Поэтому там где надо, там такой адрес и используете. На серверах обычно есть 2 сетевых интерфейса, 1 подключаете к БГП 1, второй подключаете к БГП 2. На каждом интерфейсе устанавливаете один и тот же IP адрес и один и тот же шлюз, метрику устанавливаете на одном выше, на другом ниже. Теперь на сервере будет всегда один и тот же адрес, даже если любой из БГП серверов отключится. Еще можно OSPF настроить. Какое же говно у Вас в голове. Цитата Имеется два здания территориально разнесённые, в каждое здание спускаются по одному провайдеру, а между зданиями арендованный L2 канал. L2 канал зависит от инфраструктуры одного из аплинков? Есть вероятность, что одновременно упадет и аплинк, и канал? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ad_min_XP Posted November 30 (edited) · Report post 13 часов назад, Saab95 сказал: На серверах обычно есть 2 сетевых интерфейса, 1 подключаете к БГП 1, второй подключаете к БГП 2 Извините, но решение на мой взгляд несколько сомнительное 1 час назад, TheUser сказал: L2 канал зависит от инфраструктуры одного из аплинков? Есть вероятность, что одновременно упадет и аплинк, и канал? Нет, канал организован через сторонние организации и чисто физически расходится с аплинками. В будущем может возникнуть организовывать L2 домен между зданиями для нужд каких-то сервисов и как вариант мы можем канал нарезать на vlan, QinQ через него пролазит. В связи с этим я больше склоняюсь к терминированию канала на каких-то коммутаторах чтобы vlan было удобно спускать до серверов не трогая бордеры. Но остаётся вопрос с расположением бордеров. Edited November 30 by ad_min_XP Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
jffulcrum Posted November 30 · Report post 3 часа назад, ad_min_XP сказал: Извините, но решение на мой взгляд несколько сомнительное M-LAG тоже, в принципе, вариант резервирования шлюза. Но это уровень коммутаторов. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ad_min_XP Posted November 30 · Report post 27 минут назад, jffulcrum сказал: M-LAG тоже, в принципе, вариант резервирования шлюза. Но это уровень коммутаторов На M-LAG планы были только когда поставим по два коммутатора top-of-rack Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted November 30 · Report post 9 часов назад, ad_min_XP сказал: Извините, но решение на мой взгляд несколько сомнительное Чем же оно сомнительное? В этом случае связь пропадет только при отказе сразу двух маршрутизаторов БГП. Если подключите сервер одним портом в коммутатор, и уже на коммутаторе реализуете резервирование, то при отказе коммутатора связь пропадет. Все критичные сервера всегда подключают в 2 независимых роутера / коммутатора. Т.к. тут вероятность отказа коммутатора / роутера выше, чем вероятность отказа сервера или вышестоящего роутера. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ad_min_XP Posted November 30 · Report post 1 час назад, Saab95 сказал: Чем же оно сомнительное? В этом случае связь пропадет только при отказе сразу двух маршрутизаторов БГП. Если подключите сервер одним портом в коммутатор, и уже на коммутаторе реализуете резервирование, то при отказе коммутатора связь пропадет. Все критичные сервера всегда подключают в 2 независимых роутера / коммутатора. Т.к. тут вероятность отказа коммутатора / роутера выше, чем вероятность отказа сервера или вышестоящего роутера. Я сомнительным назвал способ с настройкой одинакового адреса на портах и разной метрики. Я знаком с m-lag с использованием двух коммутаторов для резервирования. И в целом вопрос не в резервировани путей до серверов. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Morty Posted November 30 (edited) · Report post 2 часа назад, Saab95 сказал: Чем же оно сомнительное? В этом случае связь пропадет только при отказе сразу двух маршрутизаторов БГП. А ещё пусть каждый хостер в каждый vps контейнер засунет bgp, чтобы у каждого клиента был bgp для резервирования... Edited November 30 by Morty Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted December 1 · Report post 21 час назад, ad_min_XP сказал: Я сомнительным назвал способ с настройкой одинакового адреса на портах и разной метрики. Если смотреть на сеть глазами администратора L3 сети, то никаких проблем и даже странностей с этим нет, т.к. IP адрес, один и тот же, можно хоть в 100 местах сети повесить поштучно (с маской /32) и он везде будет работать. В 28.11.2024 в 18:11, ad_min_XP сказал: В дальнейшем планируется размещение оборудования и в здании 1, но я не совсем понял как растянуть одну сеть /24 на два здания, это ведь надо и там шлюз делать? Или делать vlan между зданиями для нашей подсети, но как тогда зарезервировать шлюз? VRRP? Но скорее всего растягивать сеть не придётся т.к. в планах арендовать ещё одну подсеть /24, но остаётся вопрос как зарезервировать роутеры. У вас же как раз и был вопрос в резервировании роутеров. И как раз сделав 2 параллельные ветки на коммутаторах от них, или на одних коммутаторах, но с разными вланами, можно зарезервировать подключениями серверов 2-мя патчкордами. То есть в одном здании ставите БГП + коммутатор, во втором здании так же БГП + коммутатор. Коммутаторы соединяете между собой напрямую, и БГП соединяете с собой напрямую, минуя коммутаторы - что бы была возможность между ними прямой передачи данных, вдруг пакет не на тот маршрутизатор придет - так его по линии между ними сразу и перекинут. При такой схеме можно уже дальше расставлять коммутаторы по зданию для связи с помещениями, прокидывая вланы от каждого БГП и иметь в любой точке сети прямую с ними связь. 21 час назад, Morty сказал: А ещё пусть каждый хостер в каждый vps контейнер засунет bgp, чтобы у каждого клиента был bgp для резервирования... Сервера на базе windows умеют OSPF, а уж сервера на базе линукс подобных систем и подавно. Можно вообще про слово шлюз забыть как устаревшую технологию. В 28.11.2024 в 18:11, ad_min_XP сказал: В общем пните в нужном направлении, может есть какой бест практис по этому поводу. Тут надо смотреть что за сервера, если это виндовс с их AD, где нужна прямая связь - схема одна, если это просто сервера, работающие по IP и им не нужна централизованная выдача адресов и параметров, то другая схема. Если ставите имеющееся оборудования (роутеры, коммутаторы), или планируете закупать новые. Если новые - то какая скорость портов нужна, какие интерфейсы на серверах. Ведь можно до серверов вообще оптоволокно проложить, и подключить сразу в центр сети здания, что бы не думать про ограничение длины в 100 метров витой пары. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Умник Posted December 2 · Report post В 01.12.2024 в 01:13, Morty сказал: А ещё пусть каждый хостер в каждый vps контейнер засунет bgp, чтобы у каждого клиента был bgp для резервирования... Конечно на каждый контейнер/виртуальную машину не нужно, но схема вполне рабочая и нередко применяемая. Вот: https://blog.ipspace.net/2016/02/running-bgp-on-servers/. Еще комментарии почитайте. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ad_min_XP Posted December 2 · Report post Так ли необходимо растягивать BGP на уровень серверов? Вопрос использования адресов одной подсети в двух зданиях не самый главный. Меня интересует как правильно оконечить аплинков, канал между зданиями и расположение бордеров. Есть какие-то устоявшиеся схемы или каждый делает то что ближе и понятнее ему? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
jffulcrum Posted December 2 · Report post Делают на что хватает денег. Бюджет обычно определяет уровень решений. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ad_min_XP Posted December 2 · Report post Чтож, в целом понял. Раскуриваю мануалы и бюджет. Пока остановлюсь на варианте с коммутаторами. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted Monday at 06:24 PM · Report post 28 минут назад, ad_min_XP сказал: Раскуриваю мануалы и бюджет. Определитесь с кабелями до оборудования. Сейчас медные кабели дорогие. Вариант протянуть оптику, купить сетевой адаптер с оптическими портами - обойдется дешевле, чем протягивать 100 метров медной витой пары. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ad_min_XP Posted Monday at 07:03 PM · Report post 36 минут назад, Saab95 сказал: Определитесь с кабелями до оборудования. О каких кабелях речь идёт? Между зданиями канал арендован, внутри зданий медь, тянуть оптику от коммутаторов до серверов смысла не имеет. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
