Непонятное поведение S2982G-24TE + SNR-SFP-W53-3

[sergio_sd]

Добрый день.

Поясните пожалуйста что я делаю не так, или в чем подвох.

S2982G-24TE  получает транк на 1 порт, в 25 порт подключен SNR-SFP-W53-3, vlan11 управляющий, 2 порт акцесс с вышестоящего коммутатора:


!
Interface Ethernet1/0/1
 switchport mode trunk
 switchport trunk allowed vlan 1-20;22-4094

!

Interface Ethernet1/0/2
 switchport access vlan 21
!


...

!
Interface Ethernet1/0/25
 speed-duplex force100-fx module-type auto-detected
 switchport access vlan 21
!

...
!
interface Vlan11
 ip address 10.152.11.7 255.255.255.0
!

При такой конфигурации все работает. Обратите внимание что транке 1 порта отключен 21 vlan.



Стоит его туда добавить как сразу падает vlan11 и vlan21 не работает. Это происходит так же при отключенном 2 порту.

Что я упустил?



[Vladimir Efimtsev]

@sergio_sd, здравствуйте.



1. непонятная конечная цель, что именно вы хотите сделать?



2. подскажите, как именно вы добавляете VLAN 21 на порт 1/0/1?

[sergio_sd]

Добрый день.



1. Хочу соединить два коммутатора(вышестоящий и S2982G-24TE) одним проводом, а не двумя.



2. Добавляю вот так.

SNR-S2982G-24TE#conf t
SNR-S2982G-24TE(config)#Interface Ethernet1/0/2
SNR-S2982G-24TE(config-if-ethernet1/0/2)#shutdown
SNR-S2982G-24TE(config-if-ethernet1/0/2)#%Jan 24 14:32:57:264 2006 %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet1/0/2, changed state to DOWN
%Jan 24 14:32:57:265 2006 %LINK-5-CHANGED: Interface Ethernet1/0/2, changed state to administratively DOWN

SNR-S2982G-24TE(config-if-ethernet1/0/2)#Interface Ethernet1/0/1
SNR-S2982G-24TE(config-if-ethernet1/0/1)#switchport trunk allowed vlan add 21
set the trunk port Ethernet1/0/1 allowed vlan successfully.
SNR-S2982G-24TE(config-if-ethernet1/0/1)#show running-config
...
!
vlan 1;10-11;20-21;42;45;50-51;62;65
!
vlan 150;200
!
Interface Ethernet1/0/1
 switchport mode trunk
!
Interface Ethernet1/0/2
 shutdown
 switchport access vlan 21
!
...



[Vladimir Efimtsev]

Хорошо, как именно вы добавляете VLAN, стало понятно, но остается непонятным в принципе ситуация. Что значит "соединить два коммутатора(вышестоящий и S2982G-24TE) одним проводом, а не двумя.". А как сейчас они соединены? какие два провода имеются в виду? Что за схема сети?



Также непонятно, что значит "падает vlan11 и vlan21 не работает". Вы видите, как в логах после добавления VLAN на порт у вас падает SVI, или у вас в принципе перестает коммутироваться трафик в данных VLAN?



Для вас ситуация выглядит понятно, потому что вы в контексте ситуации и знаете свою сеть, человеку же со стороны ничего не известно, нужно вникнуть и уточнить все подробности. Поэтому опишите, пожалуйста, более детально: текущую схему, цель, настройки, версию ПО.



Можно это сделать также через обращение на nag.support, если не хотите или стесняетесь раскрывать подробности сети, и если предполагается приложить файлы больших размеров сюда.

[sergio_sd]

Принято.

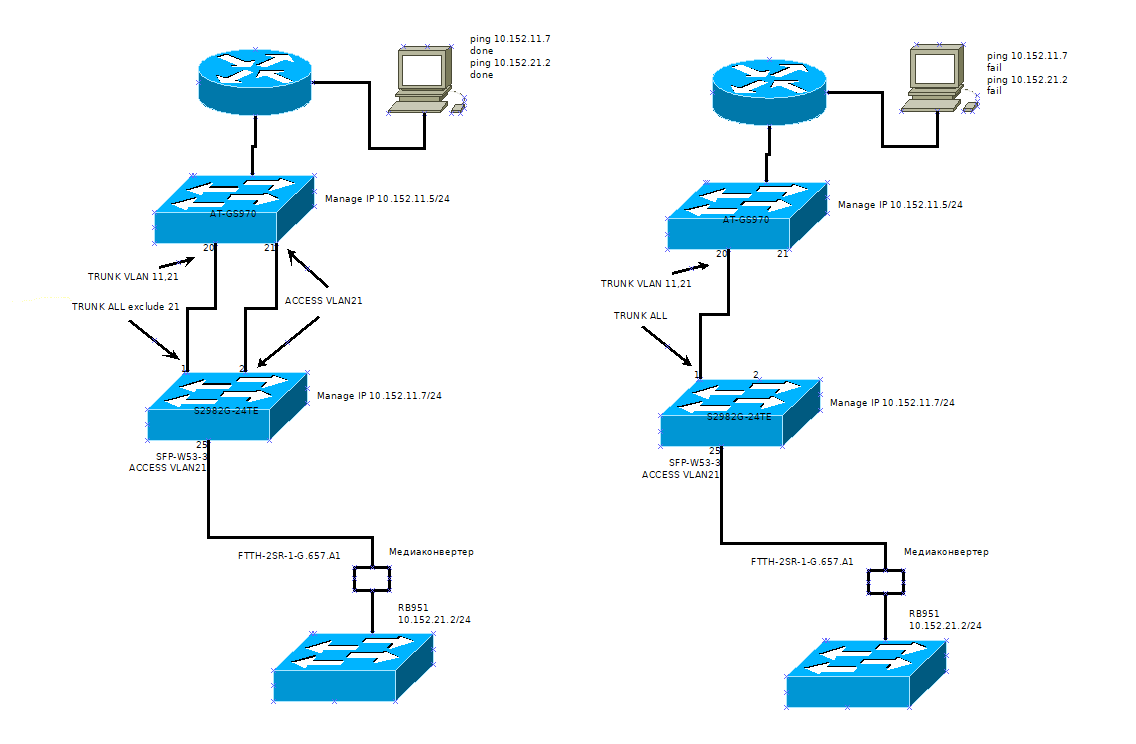

Вложил 2 схемы. Случай слева - работает, случай справа - не работает.

Прошу прощения, после добавления vlan21 в транк порта 1, SVI не падает(перепутал с другим случаем), но пинг на 10.152.11.7(vlan11) и 10.152.21.2(vlan21) не возвращается и если было соединение в консоль 10.152.11.7 через ssh оно обрывается. Подключаюсь через консоль rs232.



  SNR-S2982G-24TE Device, Compiled on Feb 14 08:43:10 2022
  sysLocation 4F, Krasnolesya st, 12a, Ekaterinburg, Russia
  CPU Mac f8:f0:82:d3:d5:ec
  Vlan MAC f8:f0:82:d3:d5:eb
  SoftWare Version 7.0.3.5(R0241.0501)
  BootRom Version 7.2.52
  HardWare Version 2.0.1
  CPLD Version N/A
  Serial No.:SW087220N222000440
  Copyright (C) 2022 NAG LLC
  All rights reserved
  Last reboot is cold reset.
  Uptime is 3 weeks, 2 days, 20 hours, 7 minutes



Настроек почти никаких нет, недавно приступил к развертыванию, все что успел это протянуть оптику и подключить дальнее здание на территории предприятия.

Столкнулся с этой "особенностью", временно решил обойти путем соединения коммутаторов через access порты(случай слева).

Теперь настало время разобраться почему же не работает при соединении через trunk порты(случай справа). Вот начал разбираться, обнаружил ключевое действие и последующее поведение, обратился на форум.

Рядом в стойке есть SNR-S2962-24T, там обозначенные случаи работают аналогично.

Изначально брал пару SNR-SPF-W53-3/W35-3, но данном случае задействуется только W53-3 + медиаконвертер dlink, так как W35-3 прошит под AlliedTelesys, а V53-3 штатный SNR.



Вот конфиг действующий рабочий конфиг(случай слева):

!
service password-encryption
!
hostname SNR-S2982G-24TE
sysLocation 4F, Krasnolesya st, 12a, Ekaterinburg, Russia
sysContact support@nag.ru
!
...
!
authentication line console login local
!
!
!
!
ssh-server enable
!
!
!
!
!
!
!
!
!
!
!
vlan 1;10-11;20-21;42;45;50-51;62;65
!
vlan 150;200
!
Interface Ethernet1/0/1
 switchport mode trunk
 switchport trunk allowed vlan 1-20;22-4094
!
Interface Ethernet1/0/2
 switchport access vlan 21
!
Interface Ethernet1/0/3
!
Interface Ethernet1/0/4
!
Interface Ethernet1/0/5
!
Interface Ethernet1/0/6
!
Interface Ethernet1/0/7
!
Interface Ethernet1/0/8
!
Interface Ethernet1/0/9
!
Interface Ethernet1/0/10
!
Interface Ethernet1/0/11
!
Interface Ethernet1/0/12
!
Interface Ethernet1/0/13
!
Interface Ethernet1/0/14
!
Interface Ethernet1/0/15
!
Interface Ethernet1/0/16
!
Interface Ethernet1/0/17
!
Interface Ethernet1/0/18
!
Interface Ethernet1/0/19
!
Interface Ethernet1/0/20
!
Interface Ethernet1/0/21
!
Interface Ethernet1/0/22
!
Interface Ethernet1/0/23
!
Interface Ethernet1/0/24
!
Interface Ethernet1/0/25
 speed-duplex force100-fx module-type auto-detected
 switchport access vlan 21
!
Interface Ethernet1/0/26
!
Interface Ethernet1/0/27
!
Interface Ethernet1/0/28
!
interface Vlan1
!
interface Vlan11
 ip address 10.152.11.7 255.255.255.0
!
!
no login
!
captive-portal
!
end



Часть конфига AT-GS970:

...
!
vlan database
...
vlan 11 name Manage2
...
 vlan 10-11,20-21,42,45,50-51,62,65,150,200 state enable
!
...
!
interface port1.0.20
 switchport
 switchport mode trunk
 switchport trunk allowed vlan add 11,21
 switchport trunk native vlan none
!
interface port1.0.21
 switchport
 switchport mode access
 switchport access vlan 21
 rmon collection history 21 buckets 13 interval 300 owner RMON_SNMP
!
...
!
interface vlan11
 ip address 10.152.11.5/24
!
...
ip route 10.152.11.0/24 vlan11
!
...

... - вырезанный участок конфига



[sergio_sd]

Эмс...

Выполнил spanning-tree shutdown на AT-G970 и вроде как заработало по схеме справа.



[Vladimir Efimtsev]

@sergio_sd, здравствуйте. Прошу прощения за ожидание. Со схемой стало сразу нагляднее, однако почему происходит такое поведение - остается непонятным и очень странным. На первый взгляд, все настройки верные (касаемо VLAN, адресации и прочего).

Насколько я понимаю, проблема была решена после отключения spanning-tree на AT-G970? На остальных устройствах в схеме spanning-tree используется? На SNR вижу, что нет.

То что у вас прерывается пинг и разрывается SSH, говорит о том, что либо потеряна связность, либо что у коммутатора полностью утилизирован CPU, поэтому и протоколы SSH, ICMP, которые обрабатываются CPU - не отвечают.

Нужно понять в какой именно последовательности вы все это делаете: например, сперва добавляете VLAN 21 в транк на первом порту, а затем отключаете второй линк, или наоборот и т.д. Ну и понять, где и как настроен STP, возможно, что вышестоящее устройство по какой-то причине блокирует порты в процессе работы STP, нужно тогда понять топологию STP: кто должен быть рутом и т.д.

[sergio_sd]

Добрый день Владимир.

Да, отключение stp на AT-GS970 помогло. В целом stp не надо там, не придумано еще как задействовать, вероятно это старые экспериментальные настройки.

Спасибо за помощь.
