Не работает детекция движения в регистраторе Dahua DHI-NVR4104-4KS2 L

[spokinoki]

Здравствуйте! Не работает детекция движения на регистраторе. Перепробовал уже разные способы, но видимо, не учитываю какие-то настройки. Прошу подсказать.



Оборудование (новое, с русским языком):

1. IP Видеорегистратор Dahua 4-канальный DHI-NVR4104-4KS2 L  +  жесткий диск Western Digital WD20PURX
2. Вызывная панель Dahua DHI-VTO2201F-P + монтажная коробка Dahua VTM115 для VTO2201F-P-S2
3. 10-дюймовый монитор Dahua DHI-VTH5341G-W
4. Коммутатор Dahua неуправляемый на 4 порта DH-PFS3006-4ET-60



В соответствии с инструкцией, также пробовал в соответствии с рекомендациями на ютубе. На видеорегистраторе настраивал:

• в разделе "Тревога" (Alarm): активировал детекцию, выделил зону для обнаружения движения. Период выставлен (желтым) все дни с утра до вечера.
• В разделе "Архив" (Storage): на выбранный канал (он у меня единственный) выбрал постоянную запись, запись по движению, запись по тревоге (зеленые, желтые и красные полосы) с утра до вечера каждый день. Smart Motion вызывной панелью не поддерживается.
• Пробовал через DMSS переактивировать детекцию движения и также настраивать ее на регистраторе.
• Делал reset factory видео регистратора и еще раз настраивал.
• Проверял через вебинтерфейс наличие новых прошивок - пишет что стоит самая новая.
• Пробовал настраивать как через локальный так и через вебинтерфейс.



Результат:

• В архиве "желтого" таймлайна не видно.
• Не появляется на мониторе значка "человечки" при просмотре камеры в режиме онлайн и создания перед ней движения (как подтверждения обнаружения движения).
• Постоянная запись идет, в архиве все просмотреть можно (зеленый таймлайн есть).



Вопросы:

1. Что еще настроить нужно, чтобы детекция заработала?
2. Возможности вызывной панели не влияют на возможность/невозможность детекции движения на регистраторе?
3. Как продиагностировать регистратор?



Спасибо за ответы.

Edited September 20, 2024 by spokinoki

[rz3dwy]

На регистраторе нет аналитики, она вся на камерах, передающих по ONVIF на регистратор. Если ваши камеры/домофоны не поддерживают аналитику, то и рег ничего не узнает о них.

[spokinoki]

@rz3dwyспасибо за ответ! В магазине говорили что вне зависимости от камер на программном уровне именно регистратор может определять движение 😞 Пойду поищу какие вызывные панели детекцию поддерживать могут. Это не везде явно прописано.

[spokinoki]

Как определить есть ли детектирование движения? Например  есть тут? VTO2211G-WP https://www.dahuasecurity.com/ea/products/All-Products/Video-Intercoms/IP-Series/Villa-Door-Station/Pro-Series/VTO2211G-WP



Если рядом с вызывной панелью повесить датчик движения его подключить к регистратору как то можно?

Edited September 22, 2024 by spokinoki

[straus]

5 часов назад, spokinoki сказал:

@rz3dwyспасибо за ответ! В магазине говорили что вне зависимости от камер на программном уровне именно регистратор может определять движение 😞 Пойду поищу какие вызывные панели детекцию поддерживать могут. Это не везде явно прописано.

1. Некоторые регистраторы умеют делать детекцию движения и другую аналитику. Но для этого им нужно распаковать каждый поток, это съедает много ресурсов процессора.

2. Камеры в вызывных панелях домофонов обычно не имеют детекции движения, ибо считается, что им это не нужно.

[Saab95]

В 22.09.2024 в 18:51, spokinoki сказал:

Если рядом с вызывной панелью повесить датчик движения его подключить к регистратору как то можно?

Можно, через тревожные выходы или иные не используемые "замыкашки" в панели (камере).



Но там тоже проблема - в регистраторе можно настроить запись по событию, а событие будет когда сработает детекция. А у датчика движения есть некая пауза, которую можно регулировать. Вот регистратор и будет записывать пока контакт нажат, можно настроить предзапись до и после события. Но опять же зависит от регистратора.

[spokinoki]

Спасибо за советы. Удалось реализовать следующую схему, которая:

• обеспечивает круглосуточную запись на регистратор;
• обеспечивает детекцию движения, через "Alarm" (Тревога) и отмечает в регистраторе на таймлайне события.

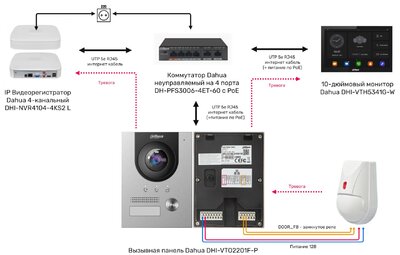

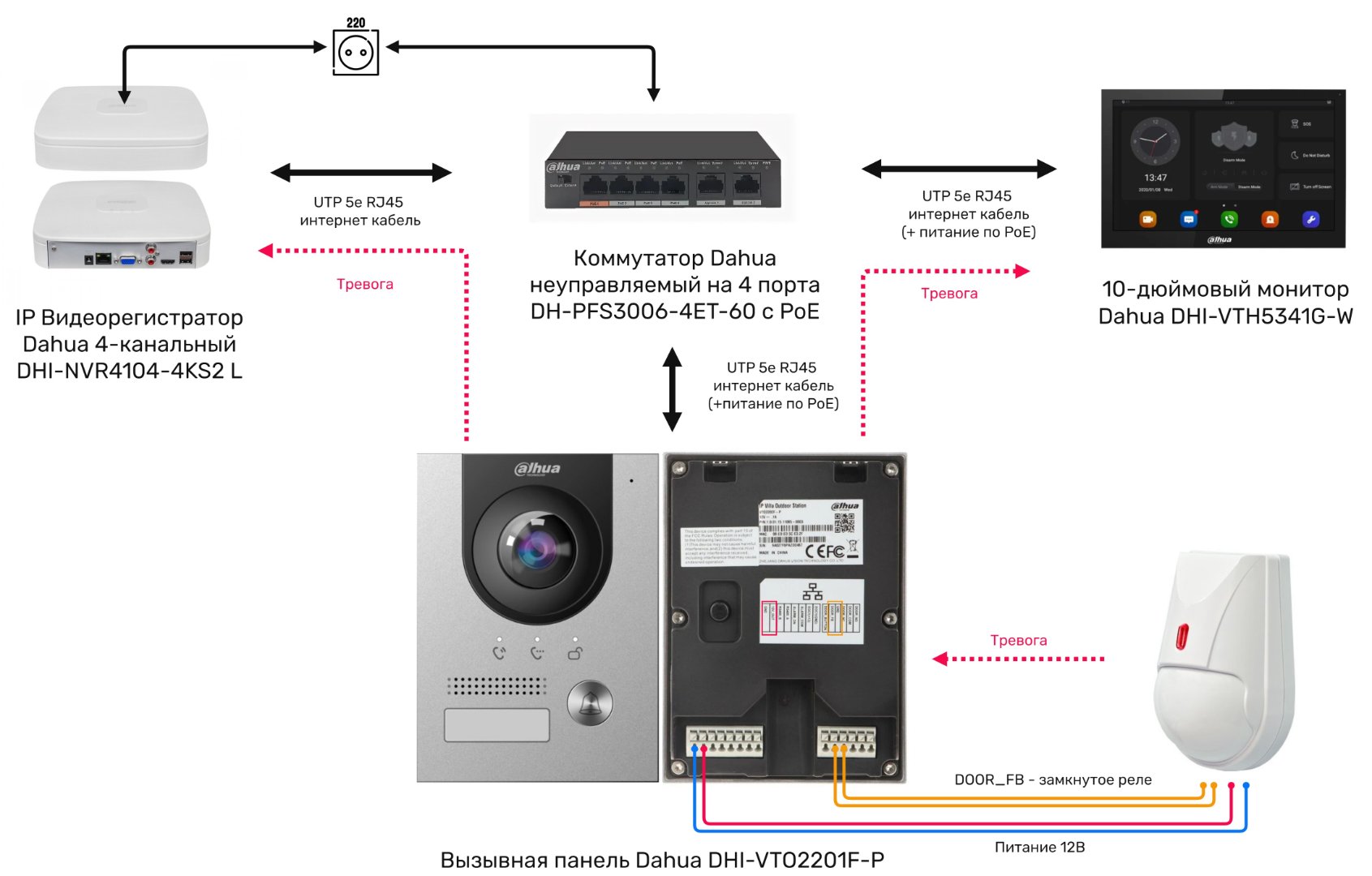

Общий вид схемы:

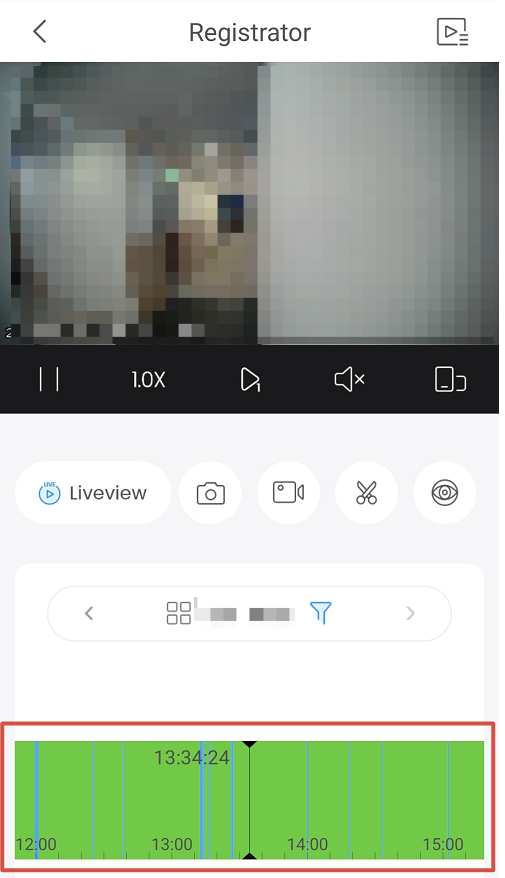

Как выглядит событие на таймлайне:

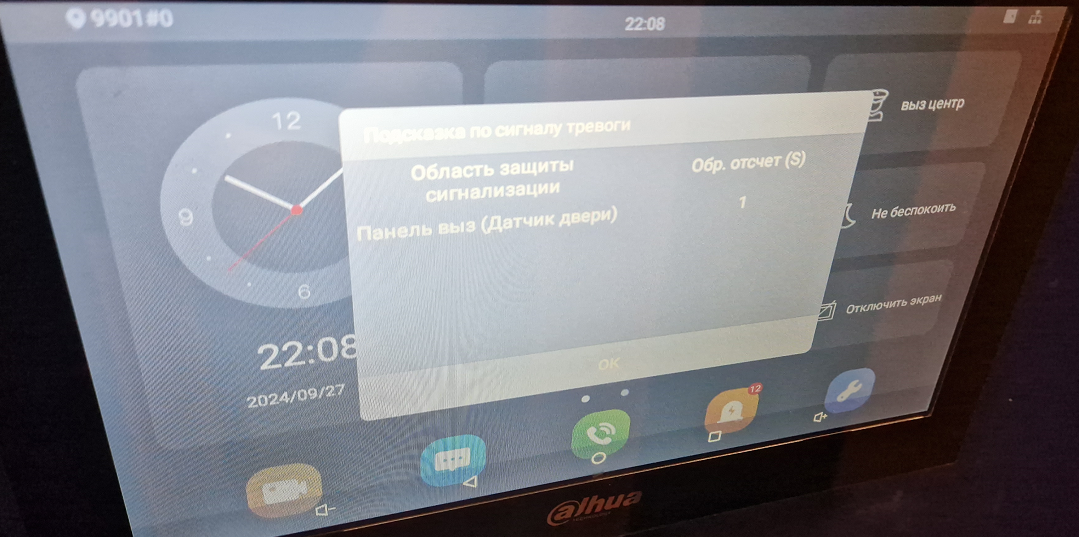

Как выглядит событие на мониторе:

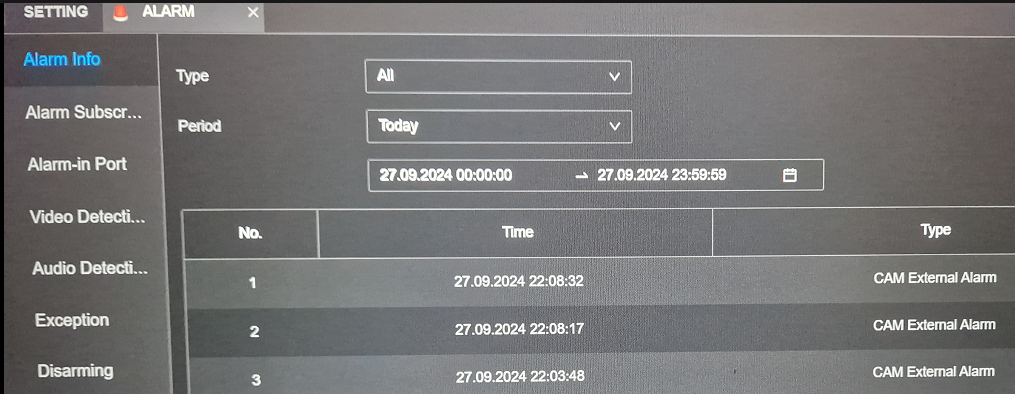

Как выглядит фиксация тревоги на регистраторе:



Чтобы все работало:

• к вызывной панели на контакты DOOR_FB подключен инфракрасный извещатель

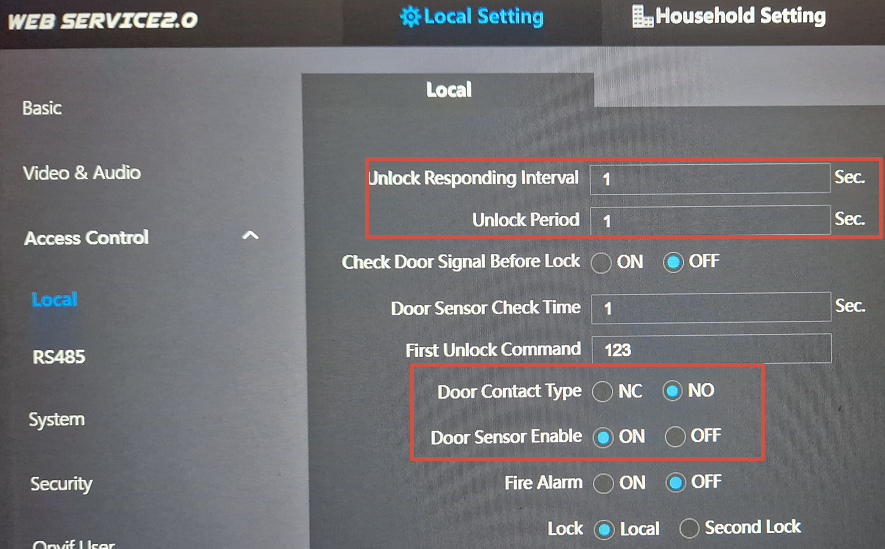

• в настройках вызывной панели изменены интервалы реакции на тревогу (при  1 и 1 sec кнопка звонка плохо работает и конфликтует с датчиком движения - выставлено сейчас 20 и 20 sус - конфликты не замечены пока).
•

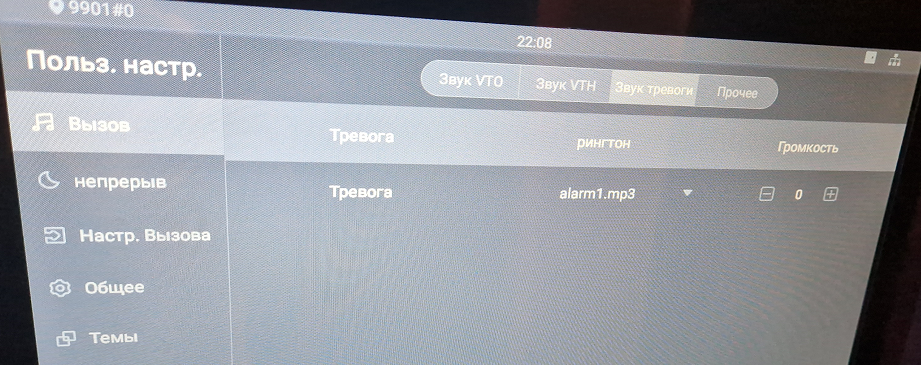

• в настройках монитора отключен звук на тревогу (которые вызываются коротким нажатием на кнопку настроек, а не длинным)
•
• в настройках регистратора:

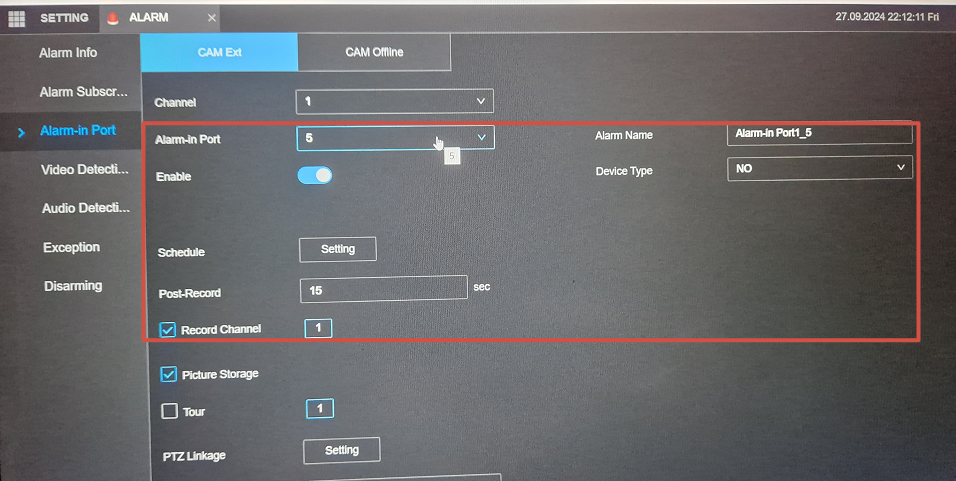

  • включен мониторинг событий на порту №5 c тревогой при разрыве контактов "NO" + расписание + постзапись
  •

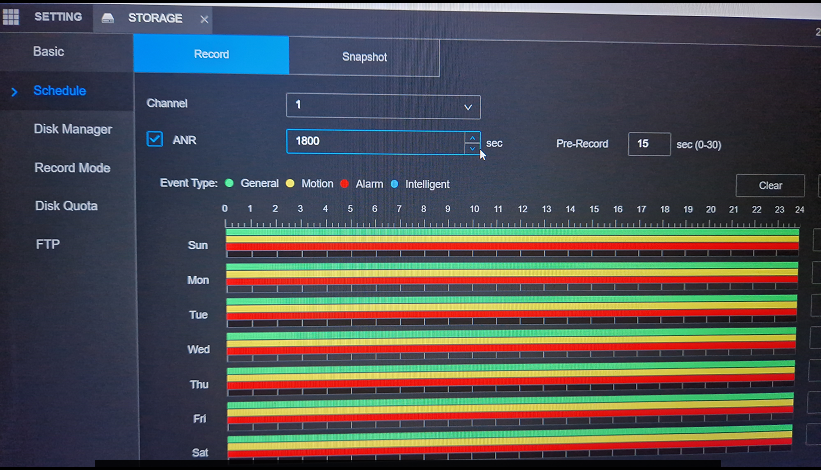

  • включена запись (в т.ч. событий тревоги) по расписанию в настройках хранилища (см видео в первом топике)
  •
• в настройках телефона отключил звук на алармы



Что хотелось бы улучшить:

• отправлять алармы только на регистратор и не получать их на монитор - не удалось найти где это настроить.

Теперь в регистраторе на таймлайне выводятся уведомления, а также приходят на телефон.



Edited October 21, 2024 by spokinoki
