РД подвеса ВОЛС на ЛЭП

Добрый день, дорогие коллеги!



Есть ТУ на подвес от Россети. Хотелось бы получить шаблоны РД( Рабочая документация) ППР для изучения как это делается вообще. Возможно и за плату.

Share this post


Link to post
Share on other sites

имхо если нужно получить результат быстро - закажите проект и его исполнение профессионалам с опытом работы в этом регионе

Share this post


Link to post
Share on other sites

35 минут назад, RialCom.ru сказал:

имхо если нужно получить результат быстро - закажите проект и его исполнение профессионалам с опытом работы в этом регионе



Стоимости в районе Ооочень огромные. за проект в 5 км по опорам 10Кв по прямой 1,3 млн. руб. и все как один.

Share this post


Link to post
Share on other sites

34 минуты назад, intergeo26 сказал:

1,3 млн. руб.

Ну вот, а вы хотите бесплатно 🙂
Да даже если будет у вас некоторый "шаблон"
что вы с ним будете делать? Рисовать сами по аналогии? Так у вас нет членства в СРО на выполнение проектных работ. Нарисованный таким образом "проект" будет просто бумажкой.

Share this post


Link to post
Share on other sites

2 минуты назад, Andrei сказал:

Ну вот, а вы хотите бесплатно 🙂
Да даже если будет у вас некоторый "шаблон"
что вы с ним будете делать? Рисовать сами по аналогии? Так у вас нет членства в СРО на выполнение проектных работ. Нарисованный таким образом "проект" будет просто бумажкой.

Так и готовимся вступать в СРО для этих дел. Да и собственно это не совсем по теме диалог.



3 минуты назад, Andrei сказал:

Ну вот, а вы хотите бесплатно 🙂
Да даже если будет у вас некоторый "шаблон"
что вы с ним будете делать? Рисовать сами по аналогии? Так у вас нет членства в СРО на выполнение проектных работ. Нарисованный таким образом "проект" будет просто бумажкой.

И да, никто не говорит что бесплатно. Нужна плата, заплатим. Об этом же написал в 1м сообщении.

Share this post


Link to post
Share on other sites

9 минут назад, intergeo26 сказал:

Так и готовимся вступать в СРО для этих дел.

Для вступления требуется наличие персонала определенной квалификации в этой области. Без этого не получится. Если у вас такие есть, то вопрос темы выглядит странным. Если нет, то - см.выше.

Вот, находил когда-то на просторах интернет

https://disk.yandex.ru/d/W_gLZrj9EQ2PXA
https://disk.yandex.ru/d/3BpzcLkNeaMUcg



Share this post


Link to post
Share on other sites

6 часов назад, intergeo26 сказал:

Стоимости в районе Ооочень огромные. за проект в 5 км по опорам 10Кв по прямой 1,3 млн. руб. и все как один.

Это фантастика какая-то. Там, собственно, проектировать то нечего (по более ранним правилам). Но не на пустом же месте берут. Вероятно, какие-то проблемы есть. Вангую, что такие:

1. С недавних пор могут требовать более тщательного составления документации- пересечки на подоснове и их профили. Могут требовать обследование с актами. Расчет опор на доп. нагрузку. Ну и т.п.

Там что в ТУ на подвес написано? Какие требования? Смотрели, разбирались?

6 часов назад, intergeo26 сказал:

Так и готовимся вступать в СРО для этих дел.

А надо оно для подвеса по 10 кВ? Разбирались? Опять в ТУ должно быть.

Share this post


Link to post
Share on other sites

4 часа назад, frol13 сказал:

Там что в ТУ на подвес написано? Какие требования? Смотрели, разбирались?

Мы у наших муниципальных энергетиков запрашивали ТУ. Нам в ответ написали - разработать и согласовать с ними проект. И никаких ТУ или тех.требований не выдали, устно сказали, что проектировщик должен знать все такие требования и отразить их в проекте. 🙂

Share this post


Link to post
Share on other sites

1 час назад, Andrei сказал:

Мы у наших муниципальных энергетиков запрашивали ТУ. Нам в ответ написали - разработать и согласовать с ними проект. И никаких ТУ или тех.требований не выдали, устно сказали, что проектировщик должен знать все такие требования и отразить их в проекте. 🙂



Нас местные приглашали и говорили так же. Итог - Ой не, давайте всё шлите и согласовывайте в Россети цифра, мы не при делах. И ТУ выдали, после вопроса - А проектировщик откуда будет знать все их требования , если нет ТУ.

6 часов назад, frol13 сказал:

Это фантастика какая-то. Там, собственно, проектировать то нечего (по более ранним правилам). Но не на пустом же месте берут. Вероятно, какие-то проблемы есть. Вангую, что такие:

1. С недавних пор могут требовать более тщательного составления документации- пересечки на подоснове и их профили. Могут требовать обследование с актами. Расчет опор на доп. нагрузку. Ну и т.п.

Там что в ТУ на подвес написано? Какие требования? Смотрели, разбирались?

А надо оно для подвеса по 10 кВ? Разбирались? Опять в ТУ должно быть.

СРО по ТУ обязательно независимо от вольтажа. проект есть проект.

Стоимость которую нам указали это без учета расчета доп. нагрузки опор у которых закончился срок эксплуатации.  Местные казали не обязательно  расчет нагрузок . Хотя-бы типовой РД и всё это на в Цифру.

Share this post


Link to post
Share on other sites

15 минут назад, intergeo26 сказал:

А проектировщик откуда будет знать все их требования , если нет ТУ.

Из действующих руководящих документов. 🙂



16 минут назад, intergeo26 сказал:

Ой не, давайте всё шлите и согласовывайте

У нас всё идет через официальную переписку.

Share this post


Link to post
Share on other sites

5 часов назад, intergeo26 сказал:

И ТУ выдали, после вопроса - А проектировщик откуда будет знать все их требования , если нет ТУ.

Верный вопрос. Тем, кто не знает, как написать, самому надо рыбу закинуть.

И что же там написано?

4 часа назад, Andrei сказал:

Из действующих руководящих документов

Руководящие документы у нас ведомственные. Вот в ТУ и должно быть по идее указано, в соответсвии с чем проект делать.

5 часов назад, intergeo26 сказал:

СРО по ТУ обязательно независимо от вольтажа. проект есть проект.

Вы уверены? Если не ошибаюсь, то СРО было нужно для технически сложных и уникальных. ВЛ10 кВ к таковым не относятся.

Впрочем, смотреть надо.

5 часов назад, intergeo26 сказал:

Хотя-бы типовой РД

Типовые узлы крепления все собраны в приложении к РД Правила проектирования, строительства и эксплуатации ВОЛС ВЛ 0,4-10 кВ.

Для 110 кВ и выше есть также РД и есть СТО Эталон проектной документации. Скомпилируйте.

Правила оформления-те же.

Чертежи: ситуационный план, план трассы и к ней узлы. Ещё чертежи пересечек с коммуникациями.

Share this post


Link to post
Share on other sites



В 10.08.2024 в 09:08, Andrei сказал:

Из действующих руководящих документов. 🙂



У нас всё идет через официальную переписку.

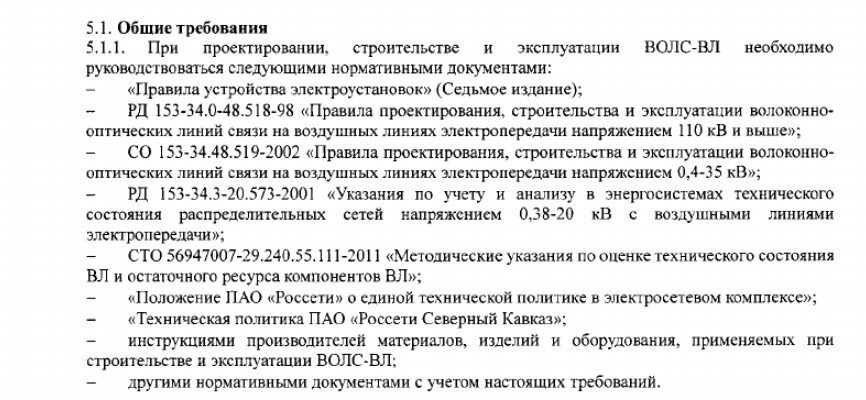

Ну вот получили ТУ, и у нас такой список литературы. Понятно что +- одно и тоже у всех, но не все же в это давно "играют"

ТУ выданы на 0.4 + 10Кв


Edited by intergeo26

Share this post


Link to post
Share on other sites

17 часов назад, intergeo26 сказал:

получили ТУ, и у нас такой список литературы

Нужно смотреть конкретику иных пунктов ТУ, что в них укаазно.



В 09.08.2024 в 23:28, intergeo26 сказал:

за проект в 5 км по опорам 10Кв по прямой 1,3 млн. руб.

Подобная цена завышено в целом для проекта. Может быть здесь учтены и другие работы - топосъемка, выезд, осмотр, расчеты опоры и т.д.? Вам раскрыли состав работ за эту сумму?



Пример можно поделиться. Если вы сами настроены этим заниматься.

Share this post


Link to post
Share on other sites

5 часов назад, Связной (С) сказал:

Нужно смотреть конкретику иных пунктов ТУ, что в них укаазно.



Подобная цена завышено в целом для проекта. Может быть здесь учтены и другие работы - топосъемка, выезд, осмотр, расчеты опоры и т.д.? Вам раскрыли состав работ за эту сумму?



Пример можно поделиться. Если вы сами настроены этим заниматься.

Только проект. всё остальное дополнительно хотят. т.е расчет нагрузки опор с истекшим сроком эксплуатации и прочее.

Сумму запросили за выезд к опорам и рд нарисовать.



Не было бы настроя, не поднимали бы тему. Обьектов много по которым нужно отработать, а с такими суммами далеко не пойдешь

Share this post


Link to post
Share on other sites

7 часов назад, intergeo26 сказал:

Только проект. всё остальное дополнительно хотят. т.е расчет нагрузки опор с истекшим сроком эксплуатации и прочее.



7 часов назад, intergeo26 сказал:

Сумму запросили за выезд к опорам и рд нарисовать.

По идее, нарисовать РД -это практически финальная стадия. Дальше только её формально согласовать. А рисовать надо с учетом обследований, расчетов опор и предварительных согласований по их замене и усилению. Иначе это пустая бумага.

По идее, по уму-так.

Share this post


Link to post
Share on other sites

Друг, я тут недавно стал руководителем проектной организации.
У меня есть действующее СРО, но нет желание заниматься такими проектами.
Вероятно мы приостановили действие этого СРО, но там надо просто очередной взнос за квартал внести и оно сразу станет действующим.



Если кому-то нужна помощь с легализацией нормальных проектов, то можно обсудить. Вы делаете проект, я прикрываю бумагами.

Только если там шляпа какая то, то даже не пишите.



Нормальные проектировщики есть даже в моем чате. Могут все сделать в лучшем виде.

Share this post


Link to post
Share on other sites

"Хотелось бы получить шаблоны РД( Рабочая документация)"





В помойке под названием Интернет этого добра завались!

Share this post


Link to post
Share on other sites

Делаю РД оптика по опорам 0,4-10кВ в том числе, ценник обычно в районе 80-100к за 5 км, включая расчеты тяжа и мех.нагрузок на опоры. Выезжать для этого не приходится, либо все видно на панорамах, либо оператор делает фотоотчет по всем опорам самостоятельно. Абсолютно все ТУ, выдаваемые россетями и всеми их дочками, абсолютно идентичные последние лет 5-7 точно. Можно писать в лс.



Что касается дефектных опор и доступа к ним. Чтобы попытаться получить доступ, идут следующими легальными путями. Если есть ненулевая вероятность доступа, то в составе разрабатываемой РД подготавливается подробный раздел с актом оценки технического состояния каждой дефектной опоры и предлагаются проектные решения по приведению их к нормативному состоянию. Дальше очевидная развилка:

1. Россети отказывают.

2. Россети предлагают оператору самостоятельно привести опоры к нормативному состоянию.

3. Россети предлагают оператору поделить с ними расходы на приведение опор к нормативному состоянию.

4. Россети самостоятельно приводят опоры к нормативному состоянию и впоследствии допускают оператора (знаю 1 такой случай за много лет).

Edited by Subj

Share this post


Link to post
Share on other sites

4 часа назад, Subj сказал:

1. Россети отказывают.

2. Россети предлагают оператору самостоятельно привести опоры к нормативному состоянию.

3. Россети предлагают оператору поделить с ними расходы на приведение опор к нормативному состоянию.

4. Россети самостоятельно приводят опоры к нормативному состоянию и впоследствии допускают оператора (знаю 1 такой случай за много лет).

 один вопрос... если опора дефектная, как сами россети её эксплуатируют?

если она "не падает\упала вот прямо сейчас".. .то наверное должен быть какой то план-график замены/ремонта?

по факту через день катаюсь мимо бетонной опоры с подкосиной, опору срубили уже лет 8-10 назад, сама опора на месте слома просто сместилась сантиметров на 30 и воткнулась в землю, держит её от падения только подкос и угловое тяжение проводов... россети ремонтировать не спешат..

Share this post


Link to post
Share on other sites

7 минут назад, sheft сказал:

 один вопрос... если опора дефектная, как сами россети её эксплуатируют?

Они являются владельцем инфраструктуры, и бумагами прикрывают что она удовлетворительная, либо же добавляют у себя в реестр замены.  Но, на практике - пока стоит не трож. в наших населенных пунктах 90% опор с дефектами основания, но в ТУ попало только 2-3 % дефектных из всей массы. В другом населенном пункте отписали 100% опор годными, на деле то на пасынке, то деревянная гниль.



Share this post


Link to post
Share on other sites

Вы возможно неправильно понимаете смысл слова дефектная. Если с опорой на вид что-то не так, это не значит, что она "дефектная" и ее нельзя эксплуатировать. Есть руководящие документы, в том числе среди типовых проектов повторного применения для опор, в которых указывается, на сколько в зависимости от определенных недостатков опоры нужно уменьшать ее паспортную несущую способность при выполнении механических расчетов, в том числе от догружения подвесом оптики. При трещинах, сколах и всяком таком, по таблице длин трещин и величинам их раскрытия скидывают несколько процентов от несущей способности деревянной опоры. При поражении гнилью - тоже измеряют и скидывают процентов 10. При кренах скидывают и так далее. Впоследствии производят новый расчет нагрузок на опору и сравнивают его с паспортной несущей способностью за вычетом вот этих величин. Нагрузка не превышает допустимую (с учетом стандартного запаса в 15%) - опора остается в эксплуатации.

Share this post
