Здравствуйте!

Имею на руках несколько DES3200-28/ME с поддержкой UPS. Но они поставлялись с обычным БП без собственно UPS.

Сама плата UPS называется ACS-PSU-13.6VDC1.5A29W-DES320028ME, но нигде не могу найти даже ее фото. В принципе я понимаю, что туда подойдет любая плата UPS хоть с ali, но не знаю распайки шлейфа, который мониторит состояния батареи и питающей сети.

Кто-нибудь испольует такую модель? Прошу поделиться фото платы с двух сторон, если возможно, или иными подробностями, какие знаете.

[sol]

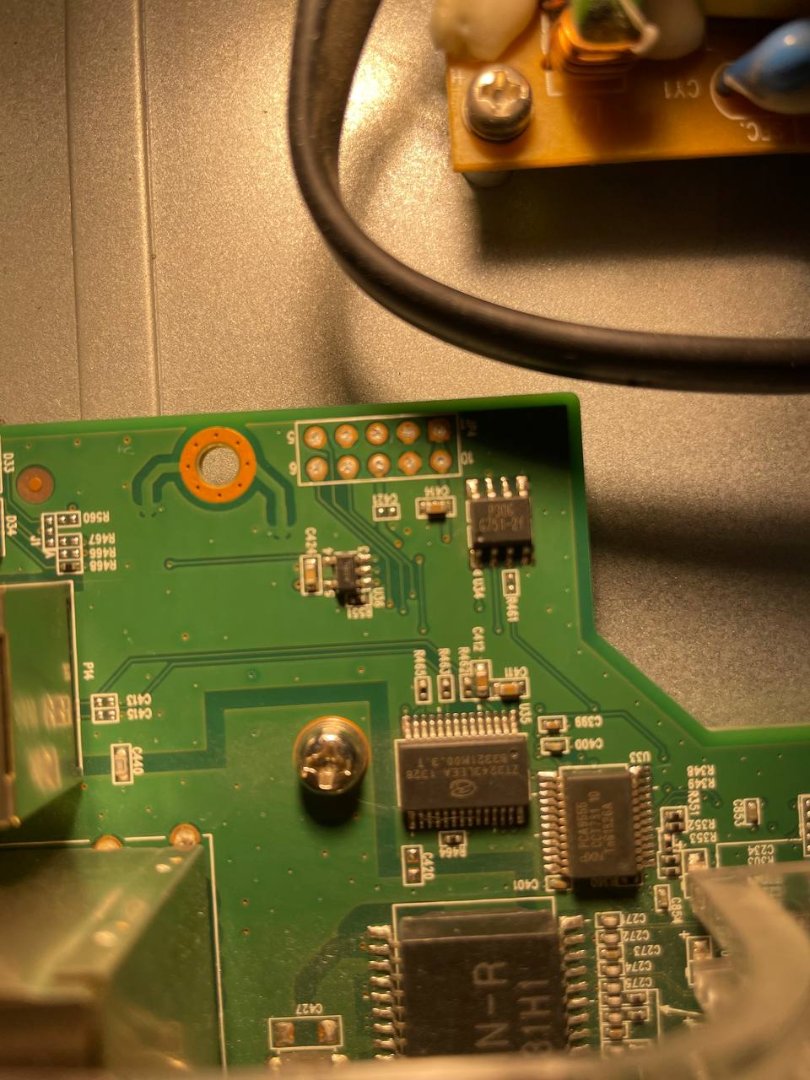

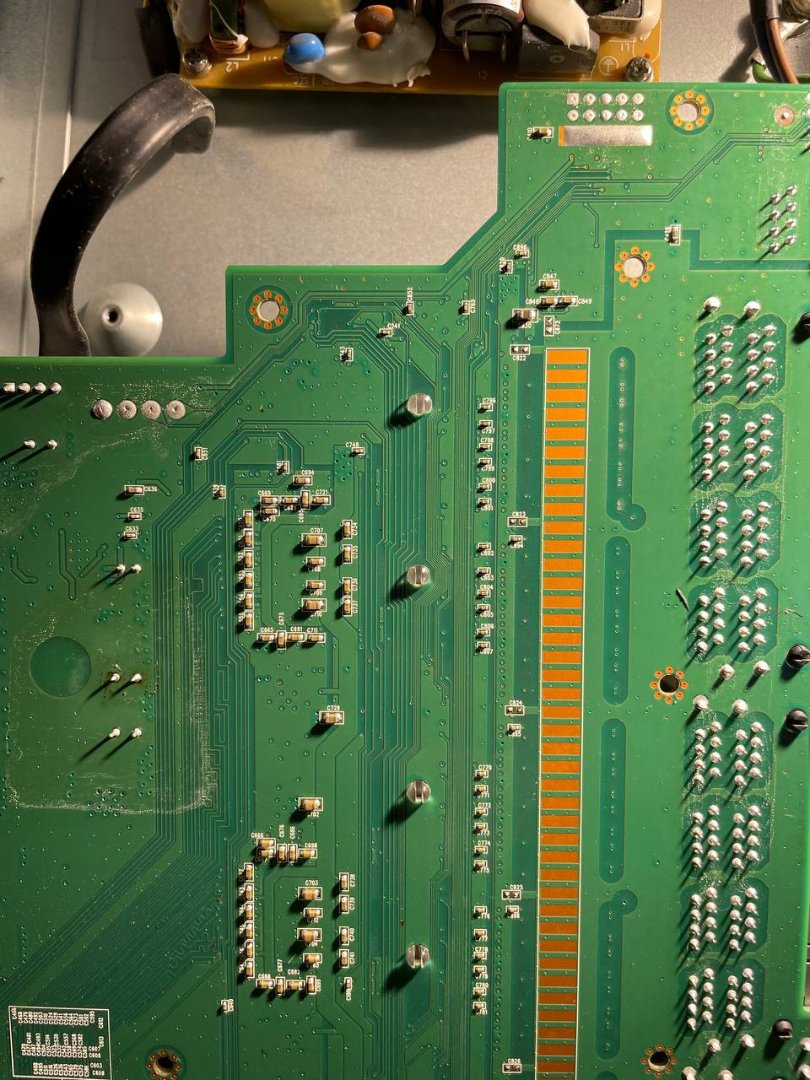

Тема только вчера поднималась в канальчике "Барахолка РРЛ", фото оттуда.

Там вопрошающий ни к чему не пришёл.

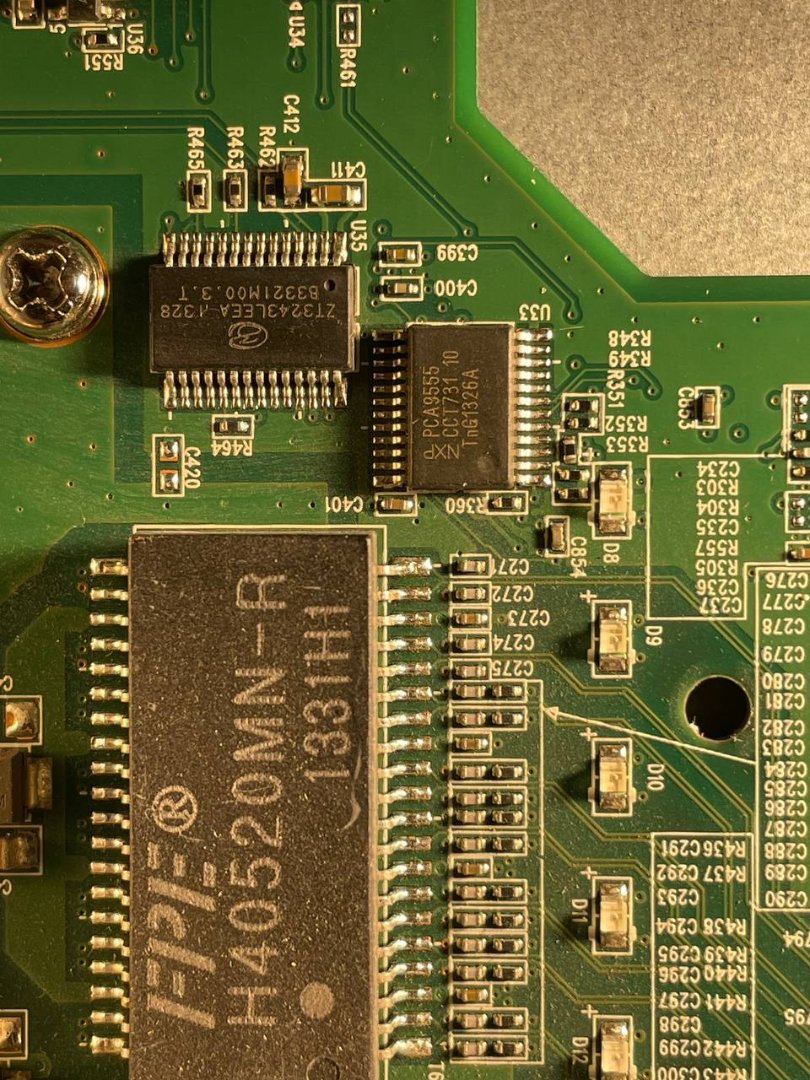

Концы 5,6,7 от разъёма ведут к IIC регистру PCA9556, свитч на изменения уровней не реагирует.



[titan]

Есть вот такой модуль XH-M603 недорогой, автоматом заряжает батарею, автоматом останавливает заряд, автоматом переключается на работу от батареи,

видео по нему есть на ютубе, так что по сути можно в любой свитч встроить через реле, на платы стандартно 12В идет, почти во всех свичах есть место внутри,

да и вы же вечно не будете на DES2300 жить на пороге гигабит давно, щас всякие разъемы купить недорого можно чтобы снаружи подключать батарею.

https://aliexpress.ru/item/1005001780460353.html?sku_id=12000017542671359&spm=.search_results.3.5dcd490b5huGGY

Edited July 29 by titan

[sol]

1 час назад, titan сказал:

Есть вот такой модуль XH-M603 недорогой, автоматом заряжает батарею, автоматом останавливает заряд, автоматом переключается на работу от батареи,

видео по нему есть на ютубе, так что по сути можно в любой свитч встроить через реле, на платы стандартно 12В идет, почти во всех свичах есть место внутри,

да и вы же вечно не будете на DES2300 жить на пороге гигабит давно, щас всякие разъемы купить недорого можно чтобы снаружи подключать батарею.

https://aliexpress.ru/item/1005001780460353.html?sku_id=12000017542671359&spm=.search_results.3.5dcd490b5huGGY

Речь не про саму возможность подключения. Речь про мониторинг. Наличие батареи, уровень заряда, событие перехода на батарею, событие возврата сети.



[[anp/hsw]]

Вобщем, поковырял всякие dlink, что у меня есть и эта колодка на 10 контактов присутствует во всех свичах dlink от 26 портов.

По поддержке в софте:

DES3200 ME/A1 - есть команда "show external_alarm", там поддерживается только два контакта (и еще он хлопать релюхой умеет). В логе отображает, по snmp отдает.

DES3200 A1 - нет команды "show external_alarm", хотя сами контакты есть. Видимо вот тут надо будет найти нужный boot prom, чтобы он стал "ME", как было с перепрошивкой 1228 в 3028.

DES-3200-28:5#show log
Command: show log

Index Date       Time     Log Text
----- ---------- -------- ------------------------------------------------------
8     0000-00-00 00:09:25 External Alarm Channel 2 : External Alarm 2 Cleared!
7     0000-00-00 00:09:21 External Alarm Channel 2 : External Alarm 2 Occurred!
6     0000-00-00 00:09:17 External Alarm Channel 1 : External Alarm 1 Cleared!
5     0000-00-00 00:09:13 External Alarm Channel 1 : External Alarm 1 Occurred!
4     0000-00-00 00:09:05 External Alarm Channel 1 : External Alarm 1 Cleared!
3     0000-00-00 00:09:01 External Alarm Channel 1 : External Alarm 1 Occurred!
2     0000-00-00 00:00:55 Successful login through Console (Username: Anonymous)
1     0000-00-00 00:00:54 System cold start

DES3200 C1 - команда есть даже в не "me" версии - show device_status, show env.

sw:admin#show device_status
Command: show device_status

    Internal Power: OK
    External Power: None

sw:admin#show environment
Command: show environment

Temperature Trap State      : Enabled
Temperature Log State       : Enabled
Internal Power      : Active
External Power      : None
Current Temperature(Celsius) :   37
High Warning Temperature Threshold(Celsius) :    79
Low Warning Temperature Threshold(Celsius)  :    11

Исходя из этого могу предположить, что тут тоже нужен bootrom, либо где-то есть флаг присутствия внешнего БП.



[titan]

Вопрос мониторинга того чего вы хотите должен поддерживаться софтом и мониторится по протоколу snmp,

смотрите Mib oid если такие и какие значения они выдают, можно snmp browser посмотреть, ну а если в софте такого нет то забейте.

[Morty]

Извините за офтоп.

А существует ли китайская плата для мониторинга батареи по snmp?

У меня Длинки дгс-3000 подключаются к китайским 12В УПСам через RPS, но мониторинга никакого, даже неясно работает свитч от 220В или от АКБ.

Хотелось бы знать напряжение батареи и состояние 220В (есть/нету).



Edited July 30 by Morty

[ShumBor]

@Morty

Так можно комбинацией

Internal Power      : Active
External Power      : None

по snmp анализировать

Главное правильные сигналы подать на нужные пины

[Morty]

32 минуты назад, ShumBor сказал:

@Morty

Так можно комбинацией

Internal Power      : Active
External Power      : None

по snmp анализировать

Главное правильные сигналы подать на нужные пины



У дгс-3000 всего два пина - плюс и минус (rps).

Я разговаривал с Длинком пару лет назад на эту тему. Дгс-3000 не умеют аппаратно определять состояние 220В. А для 12в не реализовали oid. Да и толку от 12в нет, он всегда активный при подключении УПСа.

Edited July 30 by Morty

[sol]

2 часа назад, Morty сказал:

Извините за офтоп.

А существует ли китайская плата для мониторинга батареи по snmp?

У меня Длинки дгс-3000 подключаются к китайским 12В УПСам через RPS, но мониторинга никакого, даже неясно работает свитч от 220В или от АКБ.

Хотелось бы знать напряжение батареи и состояние 220В (есть/нету).



Есть Екатеринбургская плата для такого. SNR-ERD называется.



[[anp/hsw]]

В 30.07.2024 в 15:16, Morty сказал:

А для 12в не реализовали oid. Да и толку от 12в нет, он всегда активный при подключении УПСа

Можете пин мониторинга 12v переключить на мониторинг 220. Но надо будет разбирать свич и исследовать плату.

Главное что пин мониторинга в принципе есть и вы можете его переключать.



Вообще, для меня является большим удивлением, что при попытке реализовать мониторинг вторичного питания никто не смог сделать это правильно.

Тем более, что наработка по этому поводу давно имеется в виде des3526 и 4 пинов мониторинга - 2 по порогу напряжения, 2 по присутствую/отсутствию.

Т.е. при желании вы можете даже грубо измерять напряжение батареи, кодируя какой-то определенный вольтаж этими сигналами.

[sol]

1 час назад, [anp/hsw] сказал:

Т.е. при желании вы можете даже грубо измерять напряжение батареи, кодируя какой-то определенный вольтаж этими сигналами.

Там на PCA9556 есть свободные пины. Можно из двух пинов, резистора и конденсатора даже АЦП организовать.





А, на 12в. же. Ещё стабилитрон тогда нужен будет.



[titan]

были модели свичей с разъемом для датчиков, типо кто то вскрыл дверцу ящика,

так можно было через реле сделать наличие напряжения,

а так только сторонние платы мониторинга прикручивать снаружи,

как вариант управляема я розетка 220В, если она не в сети значит 220В нет

типо такой NetPing PWR40.

Edited July 31 by titan

[azhur]

Насчёт определения наличия 220В видел такую хитрость: берётся мелкая сетевая железка (свитч-мыльница, медиаконвертер, и т.п., лишь бы был 1 медный порт) и включается по питанию ДО ИБП, и медным портом - в свободный порт основного коммутатора, который запитан через ИБП. Если линк на порту пропал - значит электричества нема (или "канарейка" по какой другой причине сдохла).

[[anp/hsw]]

3 часа назад, titan сказал:

были модели свичей с разъемом для датчиков

Вот про них я и говорю. Только вних н припаяли разьем, а остальные детали на месте.

52 минуты назад, azhur сказал:

и включается по питанию ДО ИБП, и медным портом - в свободный порт основного коммутатора, который запитан через ИБП

Этому способу лет 20. Не актуален уже он, у всех свичей так или иначе уже есть gpio, который можно дернуть при пропадании питания. Вопрос в софтовой реализации.



Тем, у кого есть мониторинг вентилятора, можно разорвать цепь датчика оборотов, тоже аларм будет.
