вопрос по оптике и медиаконверторам

[ikazh]

Добрый день! Возник вопрос по медиаконверторамю На территории обекта две точки с разным оборудованием соединяется все оптоволокном в 3-й точке .  Принесли медиаконверторы

MC-F35-20D-SC A и B  ( разем  с маркировкой RX) для одного волокна симплекс... Я так понял что  для обычной сети не юудет понятия дуплекса ( т.е.) одновременной связи на прием и передачу. Раньше медиаконверторы для single mode были с одним tx/rx раземом в чем разница не могу понять и как правильно размещять. Ищю у себя в городе дуплекс, но есть sfp либо медия на 2 мода. Разясните пожалуста.



MC-F35-20D-SC



[jffulcrum]

Связь там осуществляется по одному волокну в дуплексе, на одной длине волны приём, на другой - передача. Просто производителю лень разные корпуса делать, и он одно- и двухволоконные модели в один корпус пихает, ставя заглушку на лишний порт.



Сами конвертеры эти - порядочная древность, если они все это время работали , то передатчики в них наверняка уже севшие.

[ikazh]

Спасибо, тогда в чем же заключается симплекс? Я так понял что эти конверторы предназначенны для соединения в один конец, так например камера наблюдения далеко и передает видео по оптике к регистратору и не предназначенны для обединения двух и более сетей.

[Andrei]

29 минут назад, ikazh сказал:

Я так понял что эти конверторы предназначенны для соединения в один конец

Что значит "в один конец"?

30 минут назад, ikazh сказал:

так например камера наблюдения далеко и передает видео по оптике к регистратору и не предназначенны для обединения двух и более сетей

Предназначены.

Вы объясните - что вы хотите получить, что вы для этого делаете и что не получается/не работает.

[witch]

Надеюсь, так понятней будет.

[ikazh]

Спасибо! У меня 3 точьки на териитории обекта ( охранаб офис и цех) в цеху камеры и техника, в офисе тоже и будка охраны ( входб выход, и еше несколько камер)

Поначалу я хотел разместить видеорегистраторы только в офисе, но теперь начальство изменило схему ( с цеха на видеорегистратор в охрану и с охраны в офис.



Врт тут и начались проблеммы офис -охрана соединение А-B и офис-цех соелинение A-B обединятся в свич. Начало пропадать и тормозить изобрадение камер вот и думается мне что если конекторы симплекс, то они не осуществляют связь в обоих направлениях одновременно ...

[Andrei]

Схемку сети бы, хотя бы от руки и фото сюда. А то что-то ничего не понятно.

[jffulcrum]

Уточните количество камер и битрейт потоков. А то может у вас камеры поменяли, и в 100 Мбит/с помещаться перестало.

[ikazh]

Так я ничего не менял по началу эти  точьи работали серез gsm модем и все параметры были заниженны чтоб не дергалось изображение при просмотре ч телефонов, проложили оптику  кто прокладывал им обяснили щадачу что нвр ы будут стоять в одной точьке а   теперт все наоборот вот и получилось что грешу на уонверторы, потому что  юпропадает яасто изображение с камер. нарисую схемму.

[ikazh]

То дергается то застревает видео, но чаще вообще отключается на короткое время и пинг тоже дает таймайты.

Я еше раз протестирую соединения камер но вот больше непонятки вызвали эти медиаконверторы с припиской simplex

НА видеорекордерах Хиквижен потоки и битрейты установленны по умолчанию.

sxema1.docx

[Andrei]

Аттачи тут не открываются. Перекладывайте в облако, либо ставьте фото прямо в текст сообщения.

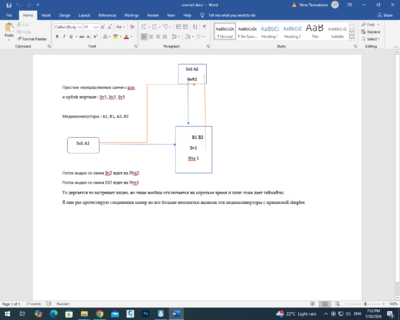

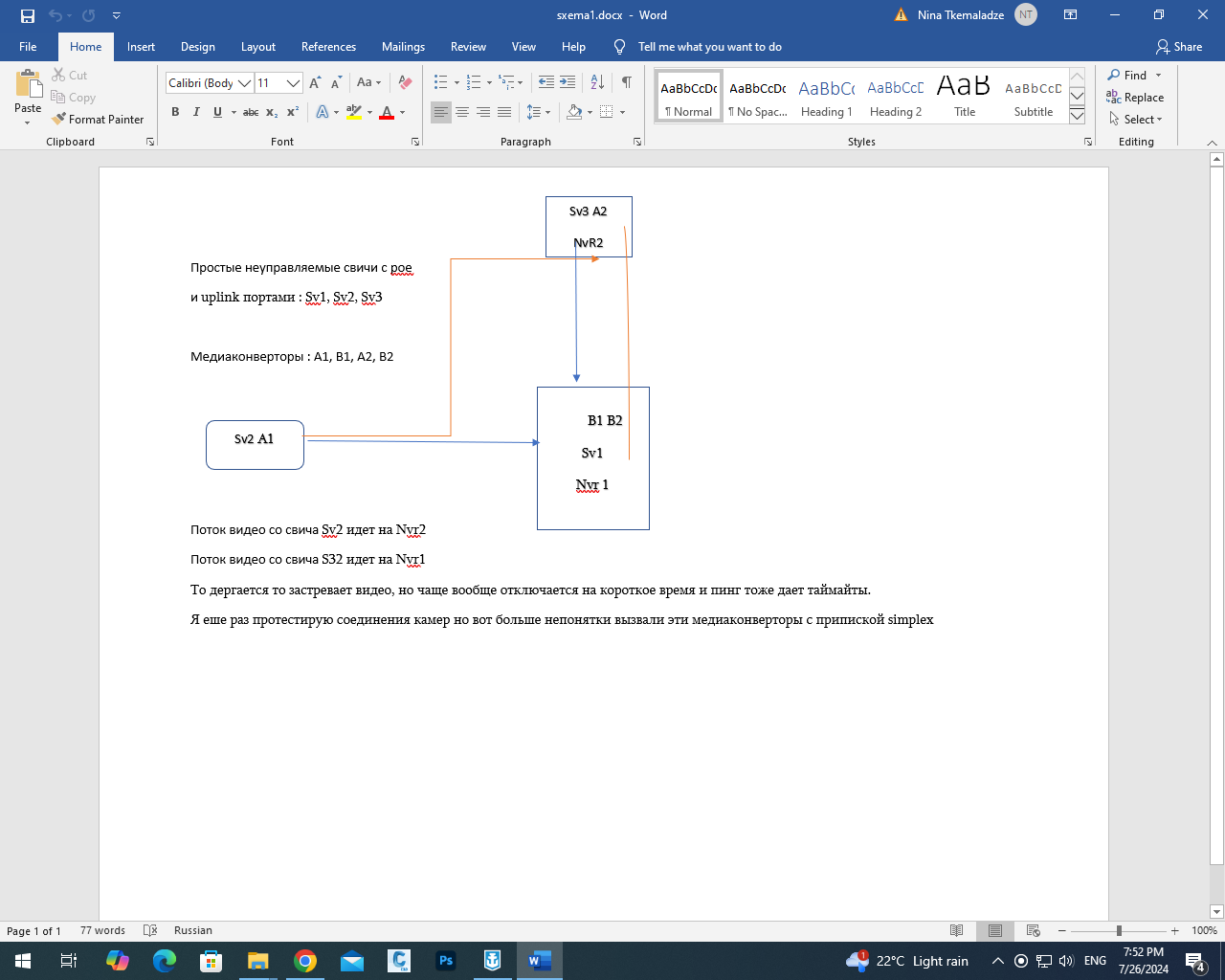

[ikazh]

[Andrei]

На картинке нарисована петля.

[ikazh]

 Крассным движение трафика



[jffulcrum]

С неуправляемыми свитчами гипотезы можно строить очень долго. И да, в такой топологии они закольцовываются со всеми вытекающими. Туда, где стоит NVR 1 ставится что-то управляемое и делается как минимум изоляция портов, чтобы они видели только регистратор, а не друг друга.

[Morty]

В 27.07.2024 в 19:35, ikazh сказал:

Крассным движение трафика

Нарисуйте что куда физически подключено, без "движения трафика".

Edited July 28, 2024 by Morty

[ikazh]

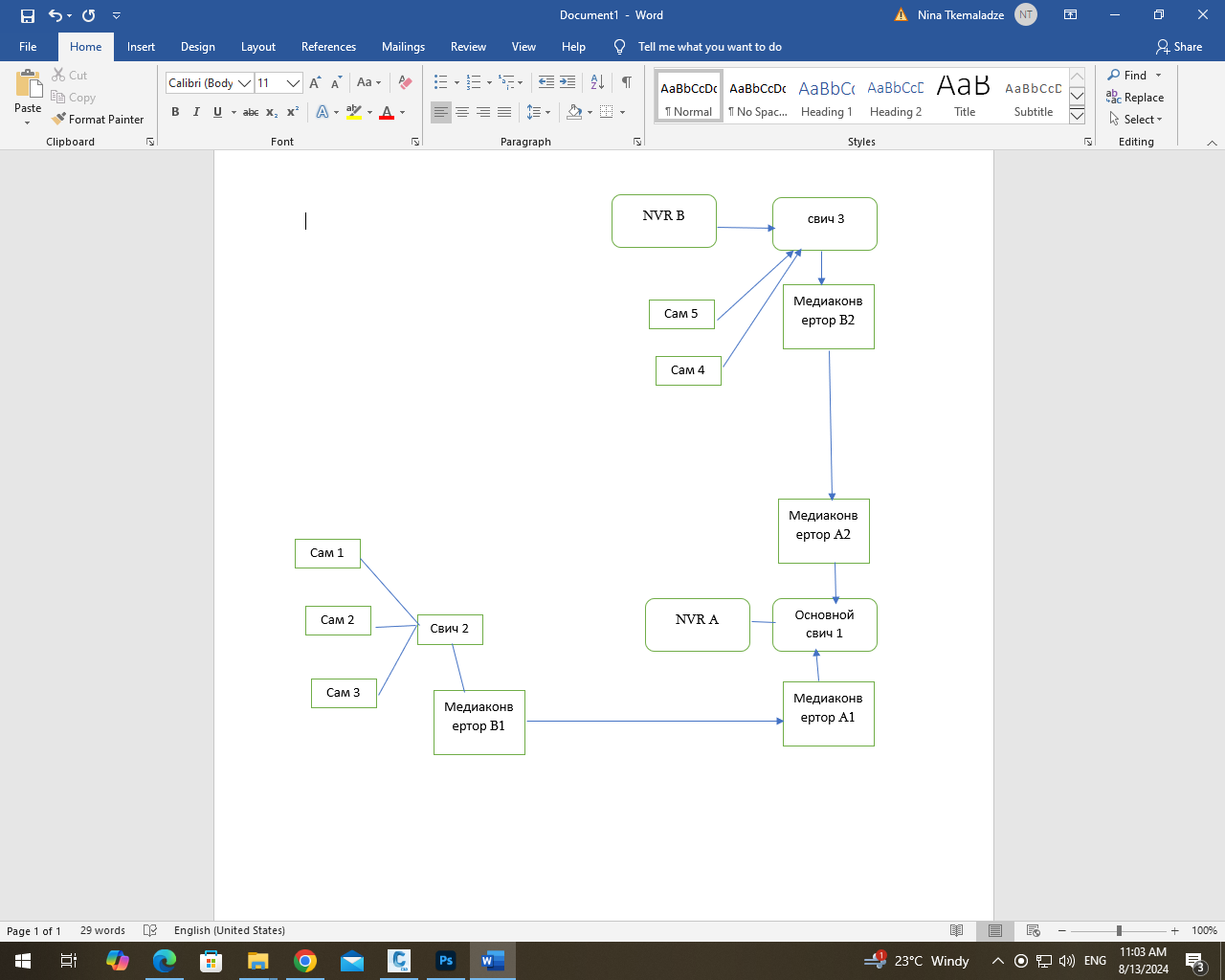

еще раз опишу задачю :

Нужно чтоб  камеры 1,2,3 работали на NVR 2 и камеры 4,5 работали на NVR 1 а также если возможно чтоб 1,2,3 также продублировались  на NVR 1 (там обычные 8 канальный NVR хиквижен, читал, что можно реализовать, однако когда пробовал прописать на nvr камеру по ip адресу, которая уже заведена на другой NVR, то выдавало что эта камера мол уже занята..

Edited August 13, 2024 by ikazh

[PumpIT]

@ikazh у нас, как то, после завершения работ, представитель заказчика пристал, типа а где конвекторы? Мы такие "какие конвекторы?" он такой ну вот, в смете 4 конвектора, у сметчитцы не было слова "медиаконвертер" и она подобрала слово из списка) долго мы потом разбирались, куда делись 4 обогревателя. Там же еще была история про "ячейка выдвижная 4квт" или как то так (жесткий диск 4 тб) то вообще было шоу). А по вопросу, если регистратор позволяет добавить камеры не как хиквижн, а по-ONVIF, то добавьте так, там всякие проверки работать не будут.

[ikazh]

с конвертерами разобрался, попытаюсь добавить камеру так как вы подсказываете. Спасибо!
