pukoid Posted July 18 · Report post Кто-нибудь эксплуатировал 12В-12В ИБП типа Meanwell PSC-160A и им подобные? Поставил PSC-160A и столкнулся с засадой - он должен отключаться при разряде аккумулятора до 11В, а он этого не делает - садит батарею вольт до 6. Одну до 3 высадил и отказался включаться, когда напряжение подали. Может ли это быть из-за того, что параллельно ему подключен на измерение напряжение snr-erd-4s (erdAdcSensor)? Вроде, не должно. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
rz3dwy Posted July 19 · Report post В даташите написано, что он сигнализирует на CN3 о разряде батареи до 11 вольт, а про отключение ничего не сказано Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
pukoid Posted July 22 · Report post Ага, а ещё там написано "BATTERY CUT OFF 10±0.5V" и "Battery low protection". На муське обзирали этот БП - Блок питания MeanWell PSC-160A-C, 160Вт с функцией ИБП - там пишут, что отключение срабатывает. Quote Реле защиты отключает батарею при напряжении 10 вольт и не подключает обратно пока не появится сеть, по крайней мере в то время пока я ждал этого. Примерно при 10.5-10.6 вольта срабатывает реле «аккумулятор разряжен» Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Ivan_83 Posted July 22 · Report post Так может релюха залипла/сдохла? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

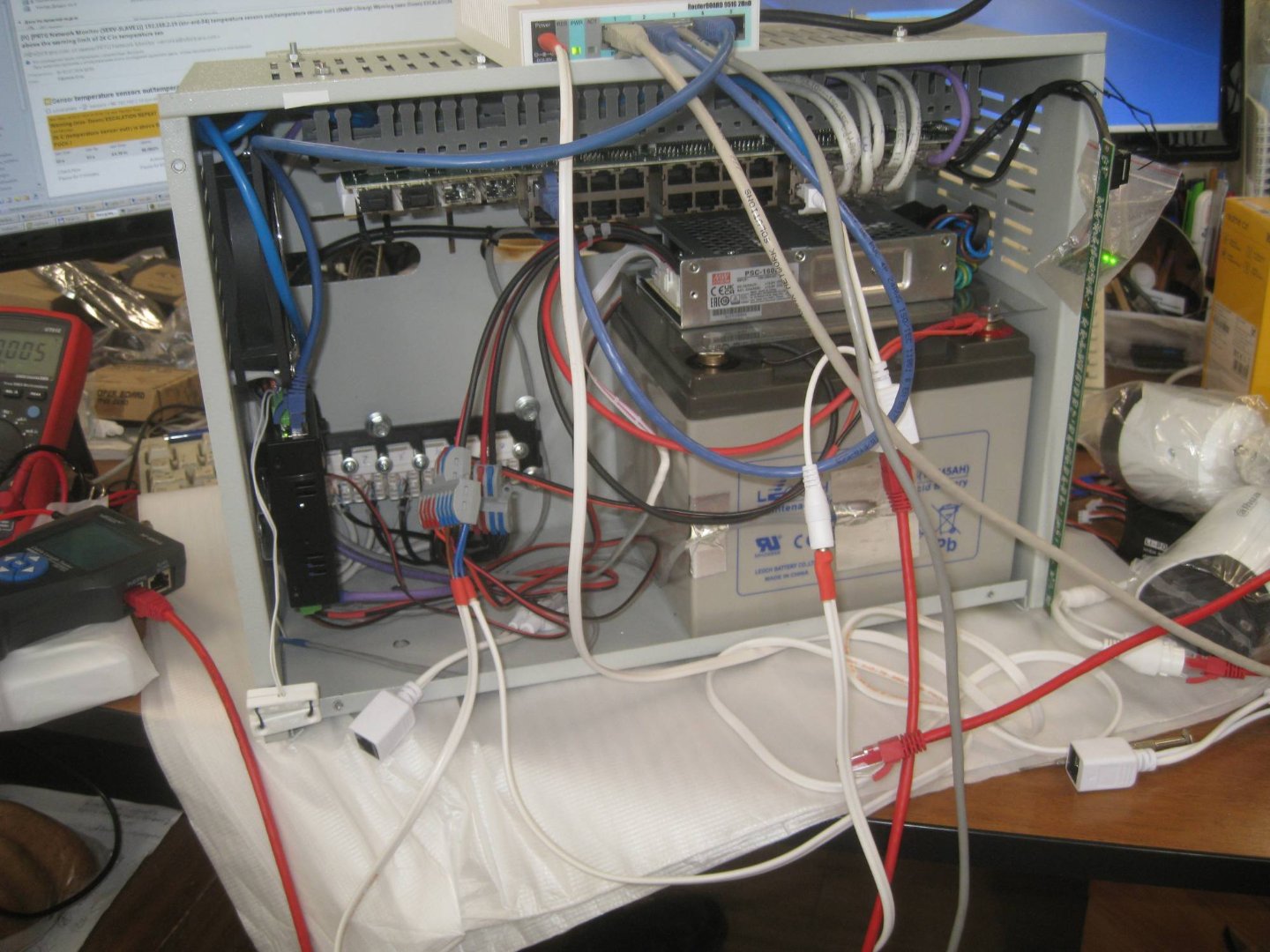

pukoid Posted July 22 (edited) · Report post Да, хз, но новый с магазина. Я шкаф собрал, проверил что на батарею переходит, нагрузку питает, токовыми клещами ток заряда аккума в 7А заценил. И поставил на объект. Разрядить до упора батарею на стенде в голову не пришло. Надо теперь забирать и тестировать. При батарее разряженной до 2-3В он стрекочет мерзко, видимо, той самой релюхой, при появлении 220. При разряженной до 5-6В включается. Edited July 22 by pukoid Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
straus Posted July 22 · Report post В 18.07.2024 в 08:19, pukoid сказал: Поставил PSC-160A и столкнулся с засадой - он должен отключаться при разряде аккумулятора до 11В, а он этого не делает - садит батарею вольт до 6. Одну до 3 высадил и отказался включаться, когда напряжение подали. Может ли это быть из-за того, что параллельно ему подключен на измерение напряжение snr-erd-4s (erdAdcSensor)? Так может он честно отключает. А SNR разряжает дальше. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

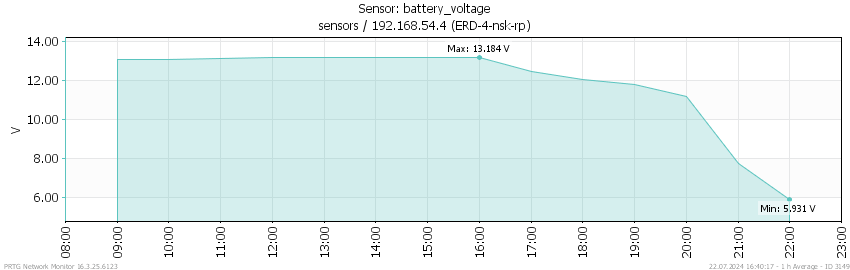

pukoid Posted July 22 · Report post Да, вот, нет. erd запитан от этого БП и он не выключается, пока напруга не упадёт вольт до 6. Если бы БП вырубался, а erd разряжал своим вольтметром, то показания бы переставали передаваться. А так - и erd и Микротиг работают до упора: Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
straus Posted July 22 · Report post А точно erd запитали не с клемм батареи на БП? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
pukoid Posted July 23 · Report post Абсолютно точно. Всё запитано от БП через разветвитель. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
