Nick Archer Posted June 26, 2024 (edited) Добрый день. Помогите настроить туннель. Проведите за ручку ) Описание: Cisco ASA в головном офисе, белый IP, настроены туннели через Ike2 (работает с белыми IP с обоих сторон, с этим проблем нет) Микротик подключен через lte модем, IP адрес серый (мобильная симка). Попытки настроить через IKE1 к успеху не приводят ошибка NO-PROPOSAL-CHOSEN . Хотя вроде с обоих сторон одинаково... что там может быть не так??? Но может и глаз замылился. Если нужен конфиг Циски скажите как ) Помогите плиз. # model = 951G-2HnD # serial number = 642E05230159 /interface lte set [ find ] name=lte1 /interface bridge add name=bridge1 /interface wireless set [ find default-name=wlan1 ] mode=ap-bridge name=wlan2 ssid=MikroTik \ wireless-protocol=802.11 /interface ethernet set [ find default-name=ether1 ] mac-address=18:FD:74:31:AB:8E set [ find default-name=ether2 ] mac-address=18:FD:74:31:AB:8F set [ find default-name=ether3 ] mac-address=18:FD:74:31:AB:90 set [ find default-name=ether4 ] mac-address=18:FD:74:31:AB:91 set [ find default-name=ether5 ] mac-address=18:FD:74:31:AB:92 /interface ipip add allow-fast-path=no disabled=yes ipsec-secret=PWD local-address=\ 192.168.158.200 name=ipip-tunnel1 remote-address=178.x.x.x /interface list add name=WAN add name=LAN /interface wireless security-profiles set [ find default=yes ] authentication-types=wpa-psk,wpa2-psk mode=\ dynamic-keys supplicant-identity=MikroTik wpa-pre-shared-key=IvolgaWiFi \ wpa2-pre-shared-key=IvolgaWiFi /ip dhcp-server option add code=67 name=067 value="'wtware/6.2.28/wtware.pxe'" /ip ipsec peer add address=178.x.x.x/32 disabled=yes name=head /ip ipsec profile set [ find default=yes ] hash-algorithm=md5 add dh-group=ecp521,modp2048 dpd-interval=10s enc-algorithm=aes-256,aes-128 \ hash-algorithm=sha512 name=asa-p1 add dh-group=ecp384 enc-algorithm=aes-256 name=ipsec-ivg /ip ipsec peer # Only one DH group supported in aggresive mode! add address=178.x.x.x/32 exchange-mode=aggressive name=ASA-Podolsk \ profile=asa-p1 add address=109.x.x.x/32 disabled=yes exchange-mode=ike2 name=sec-ivg \ profile=ipsec-ivg /ip ipsec proposal set [ find default=yes ] auth-algorithms=sha1,md5 enc-algorithms=\ aes-256-cbc,aes-192-cbc,aes-128-cbc,3des add auth-algorithms=sha512,sha256,sha1 enc-algorithms=\ aes-256-cbc,aes-256-gcm,aes-128-cbc,aes-128-ctr,aes-128-gcm lifetime=8h \ name=asa-p2 pfs-group=none add enc-algorithms=aes-256-cbc name=ipsec-ivg pfs-group=ecp384 add enc-algorithms=aes-256-cbc name=corp pfs-group=none /ip pool add name=dhcp ranges=10.180.10.30-10.180.10.234 /ip dhcp-server add address-pool=dhcp disabled=no interface=bridge1 name=dhcp2 /ppp profile add change-tcp-mss=yes name=l2tp use-compression=yes use-encryption=yes \ use-mpls=no use-upnp=no /interface l2tp-client add allow-fast-path=yes connect-to=109.x.x.x ipsec-secret=password \ name=Belru password=123456ii# profile=l2tp use-ipsec=yes user=Ivolga add connect-to=178.x.x.x ipsec-secret=PWD name=l2tp-out1 \ password=Cruiser51 profile=l2tp use-ipsec=yes user=archer /interface bridge port add bridge=bridge1 interface=ether2 add bridge=bridge1 interface=ether3 add bridge=bridge1 interface=ether4 add bridge=bridge1 interface=ether5 add bridge=bridge1 interface=*6 add bridge=bridge1 interface=dynamic /interface detect-internet set detect-interface-list=all internet-interface-list=all wan-interface-list=\ all /interface list member add interface=bridge1 list=LAN add interface=lte1 list=WAN /ip address add address=10.180.10.1/24 interface=bridge1 network=10.180.10.0 /ip dhcp-client add interface=ether1 /ip dhcp-server network add address=10.180.10.0/24 boot-file-name="wtware\\6.2.28\\bootx64.efi" \ dhcp-option=067 dns-server=10.180.10.1,10.150.10.11,8.8.8.8 domain=\ conall.loc gateway=10.180.10.1 netmask=24 next-server=10.150.10.52 /ip dns /ip firewall address-list add address=178.x.x.x list=allow add address=89.x.x.x list=ASA-PODOLSK-IPSEC-PEER /ip firewall filter add action=accept chain=forward in-interface-list=WAN ipsec-policy=in,ipsec /ip firewall nat add action=accept chain=srcnat dst-address=10.160.10.0/24 src-address=\ 10.170.10.0/24 add action=accept chain=srcnat dst-address=10.0.0.0/8 add action=masquerade chain=srcnat out-interface-list=WAN add action=masquerade chain=srcnat out-interface-list=WAN /ip ipsec identity add notrack-chain=prerouting peer=ASA-Podolsk secret="\C7\"\FB\FB\F60\EA\E2+" add peer=sec-ivg secret=password /ip ipsec policy add disabled=yes dst-address=10.160.10.0/24 peer=sec-ivg proposal=ipsec-ivg \ src-address=10.170.10.0/24 tunnel=yes add dst-address=10.0.0.0/8 peer=ASA-Podolsk proposal=asa-p2 src-address=\ 10.180.10.0/24 tunnel=yes add disabled=yes dst-address=10.0.0.0/8 peer=ASA-Podolsk proposal=asa-p2 \ src-address=10.160.10.0/24 tunnel=yes /ip route add disabled=yes distance=10 gateway=ether1 pref-src=10.170.10.1 add disabled=yes distance=8 gateway=89.x.x.x add disabled=yes distance=7 dst-address=10.0.0.0/8 gateway=bridge1 add disabled=yes distance=6 dst-address=10.135.115.0/24 gateway=bridge1 add disabled=yes distance=6 dst-address=10.150.10.0/24 gateway=bridge1 add disabled=yes distance=1 dst-address=10.160.10.0/24 gateway=Belru \ pref-src=192.168.2.8 Edited June 26, 2024 by Nick Archer Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
jffulcrum Posted June 26, 2024 3 часа назад, Nick Archer сказал: Если нужен конфиг Циски скажите как ) copy running-config tftp: 3 часа назад, Nick Archer сказал: /interface ipip add allow-fast-path=no disabled=yes ipsec-secret=PWD local-address=\ 192.168.158.200 name=ipip-tunnel1 remote-address=178.x.x.x Требует белых IP , используйте что-то другое, или стройте голый IPSEС. И кстати, указание ключа в свойствах туннеля обнуляет всю вашу машинерию в IPSec ниже, будет использоваться default policy/profile/proposal, точнее их скрытые клоны для данного туннеля 3 часа назад, Nick Archer сказал: add action=masquerade chain=srcnat out-interface-list=WAN add action=masquerade chain=srcnat out-interface-list=WAN Это очень плохая конфигурация для любых туннелей. Надо исключать прямо диапазоны самих туннелей и сетей за ними 4 часа назад, Nick Archer сказал: add auth-algorithms=sha512,sha256,sha1 enc-algorithms=\ aes-256-cbc,aes-256-gcm,aes-128-cbc,aes-128-ctr,aes-128-gcm lifetime=8h \ name=asa-p2 pfs-group=none Если у вас IKEv1,вам нужен 3DES, иначе у вас фаза 1 никогда не закончится... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

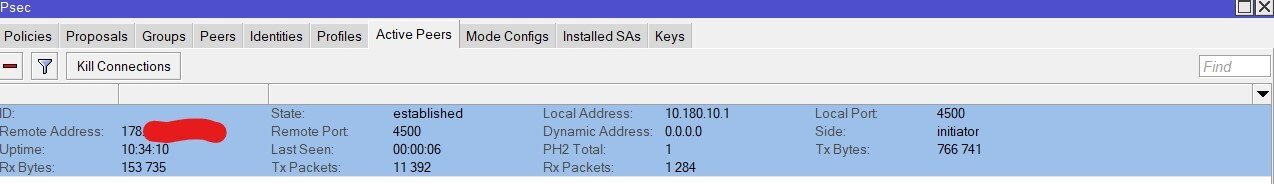

Nick Archer Posted June 27, 2024 (edited) Я же правильно вижу, что туннель установлен? Пинги правда не ходят. Проблема в маршрутах? Заворотах трафика? с Циски IKEv1 SAs: Active SA: 2 Rekey SA: 0 (A tunnel will report 1 Active and 1 Rekey SA during rekey) Total IKE SA: 2 1 IKE Peer: 213.87.149.13 Type : L2L Role : responder Rekey : no State : AM_ACTIVE 2 IKE Peer: 193.68.72.50 Type : user Role : initiator Rekey : no State : MM_WAIT_MSG2 IKEv2 SAs: Session-id:1, Status:UP-ACTIVE, IKE count:1, CHILD count:1 Или требуется вторая фаза? MM_WAIT_MSG2? Кто может помочь за вознаграждение? Edited June 27, 2024 by Nick Archer Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

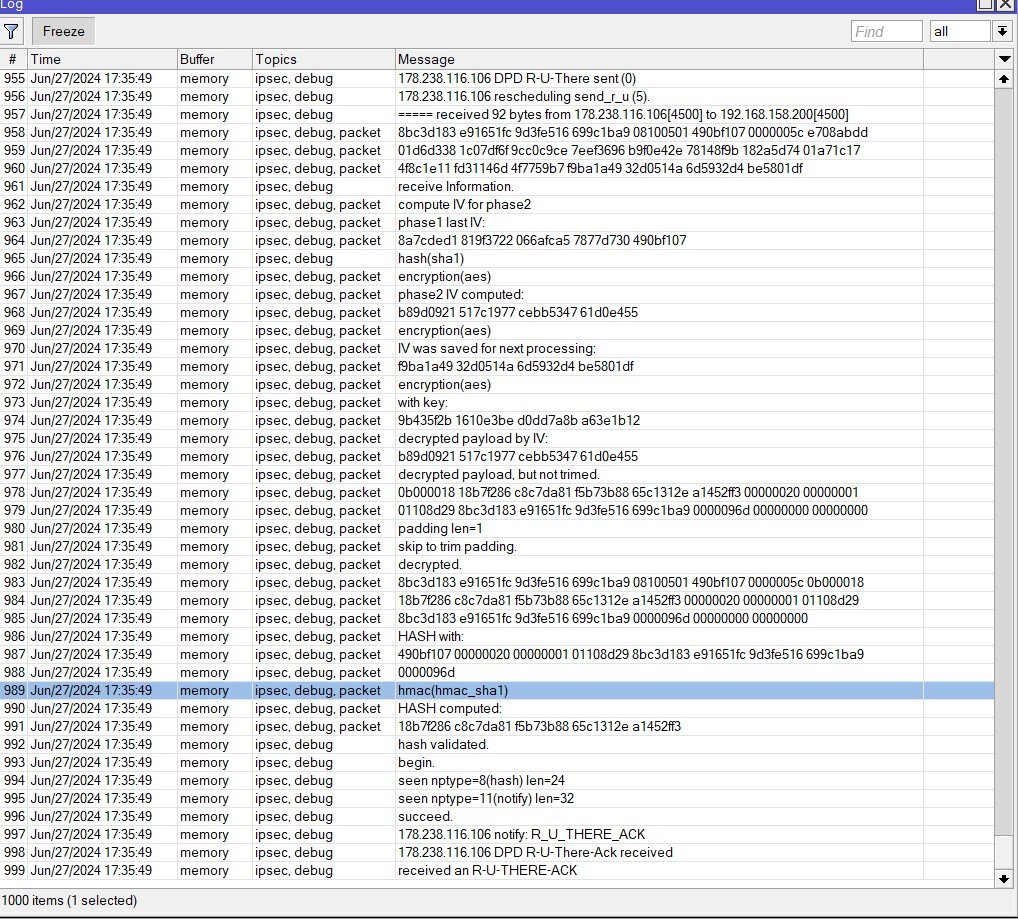

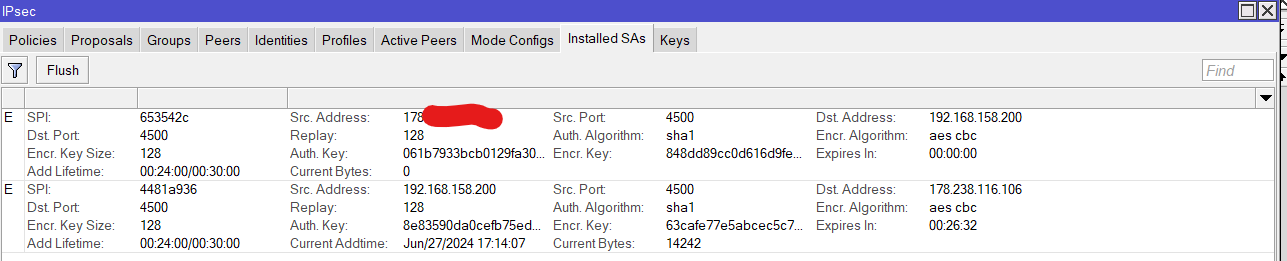

jffulcrum Posted June 27, 2024 7 часов назад, Nick Archer сказал: Я же правильно вижу, что туннель установлен? Нет. В IPSEc что-то установлено только после появления в "Installed SAs". Established может означать просто, что первые пакеты IKE прошли. Пока уберите ipip туннель вообще, и смотрите Log, что пишет по IPSec Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Nick Archer Posted June 27, 2024 (edited) ipip убрал. Настроен только ipsec. Edited June 27, 2024 by Nick Archer Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Nick Archer Posted June 27, 2024 Ну вроде туннель поднялся. Пинги из сети микротика идут до внутренней сети, но не возвращаются из-за ошибки в NAT. Что поправить? я в правилах ничего не увидел... MSK-ASA(config)# sh run nat nat (outside2,outside2) source static RIGA RIGA destination static NETWORK_OBJ_10.199.254.0_25 NETWORK_OBJ_10.199.254.0_25 no-proxy-arp route-lookup nat (outside,inside) source dynamic NETWORK_OBJ_10.199.254.0_25 interface nat (outside,outside) source static RIGA RIGA destination static NETWORK_OBJ_10.199.254.0_25 NETWORK_OBJ_10.199.254.0_25 no-proxy-arp route-lookup nat (inside,outside) source static any any destination static NETWORK_OBJ_10.199.254.0_25 NETWORK_OBJ_10.199.254.0_25 no-proxy-arp route-lookup nat (inside,outside) source static DM_INLINE_NETWORK_2 DM_INLINE_NETWORK_2 destination static NETWORK_OBJ_10.135.20.0_24 NETWORK_OBJ_10.135.20.0_24 no-proxy-arp route-lookup nat (outside2,inside) source dynamic NETWORK_OBJ_10.199.254.0_25 interface nat (inside,outside2) source static any any destination static NETWORK_OBJ_10.199.254.0_25 NETWORK_OBJ_10.199.254.0_25 no-proxy-arp route-lookup nat (inside,outside2) source static DM_INLINE_NETWORK_2 DM_INLINE_NETWORK_2 destination static DM_INLINE_NETWORK_1 DM_INLINE_NETWORK_1 no-proxy-arp route-lookup ! object network mail_server_https nat (inside,outside) static interface service tcp https https object network mail_server_http nat (inside,outside) static interface service tcp www www object network mail_server_smtp nat (inside,outside) static interface service tcp smtp smtp object network mail_server_smtp_465 nat (inside,outside) static interface service tcp 465 465 object network mail_server_smtp_587 nat (inside,outside) static interface service tcp 587 587 object network mail_server_imaps nat (inside,outside) static interface service tcp 993 993 object network mail_server_pops nat (inside,outside) static interface service tcp 995 995 object network kerio_vpn_tcp nat (inside,outside) static interface service tcp 4090 4090 object network kerio_vpn_udp nat (inside,outside) static interface service udp 4090 4090 object network kerio_admin_panel nat (inside,outside) static interface service tcp 4081 4081 object network mgmt_01_server nat (inside,outside) static interface service tcp 3389 3389 object network windows_admin_center nat (inside,outside) static interface service tcp 444 444 object network windows_10_gpu_server_3393 nat (inside,outside) static interface service tcp 3389 3393 object network mail_server_smtp2 nat (inside,outside2) static interface service tcp smtp smtp object network mail_server_https2 nat (inside,outside2) static interface service tcp https https object network mail_server_http2 nat (inside,outside2) static interface service tcp www www object network windows_admin_center2 nat (inside,outside2) static interface service tcp 444 444 object network mail_server_smtp_4652 nat (inside,outside2) static interface service tcp 465 465 object network mail_server_smtp_5872 nat (inside,outside2) static interface service tcp 587 587 object network mail_server_imaps2 nat (inside,outside2) static interface service tcp 993 993 object network mail_server_pops2 nat (inside,outside2) static interface service tcp 995 995 object network kerio_admin_panel2 nat (inside,outside2) static interface service tcp 4081 4081 object network kerio_vpn_tcp2 nat (inside,outside2) static interface service tcp 4090 4090 object network kerio_vpn_udp2 nat (inside,outside2) static interface service udp 4090 4090 object network mgmt_01_server2 nat (inside,outside2) static interface service tcp 3389 3389 object network windows_10_gpu_server_33932 nat (inside,outside2) static interface service tcp 3389 3393 object network ftp_conall nat (inside,outside2) static interface service tcp ftp ftp object network ftp_conall_udp nat (inside,outside2) static interface service tcp ftp-data ftp-data object network VD0 nat (inside,outside2) static interface service tcp 8085 8085 object network VDO2 nat (inside,outside2) static interface service tcp www 8333 object network 10.135.115.99_http nat (inside,outside2) static interface service tcp 8843 8843 object network 10.135.115.4_ssh nat (inside,outside2) static 109.73.37.214_new service tcp ssh ssh object network 10.135.115.4_2022 nat (inside,outside2) static 109.73.37.214_new service tcp ssh 2022 ! nat (inside,outside2) after-auto source static cloud interface service 8843 8843 inactive nat (inside,outside) after-auto source dynamic DM_INLINE_NETWORK_3 interface nat (inside,outside2) after-auto source dynamic DM_INLINE_NETWORK_3 interface Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
