Распиновка HFW4300EP

[alibek]

Есть у меня камера Dahua IPC-HFW4300EP.

Давно уже лежит в коробке — с самого начала не работала. Включалась, но линка не было.

Недавно наткнулся и решил проверить.

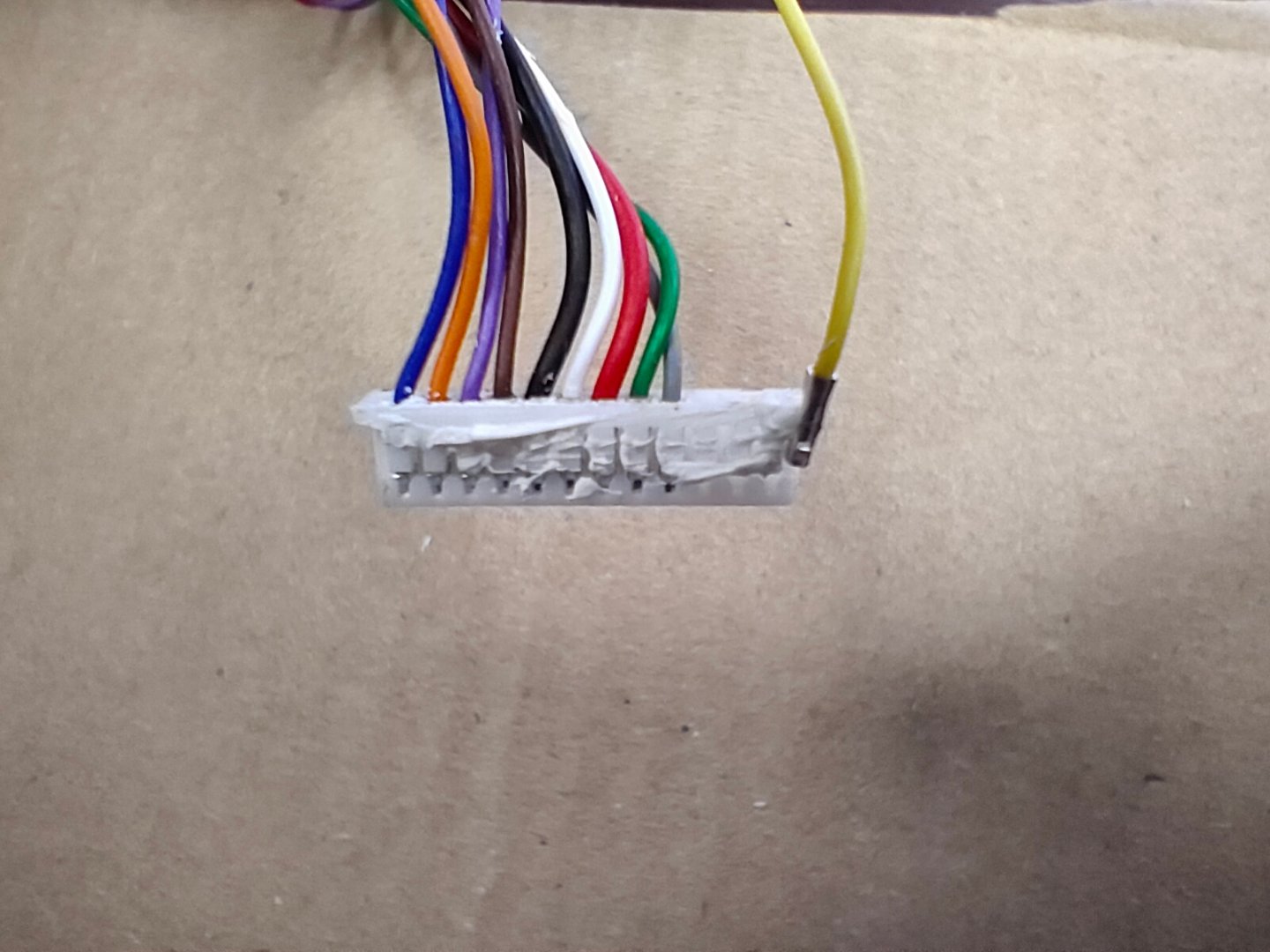

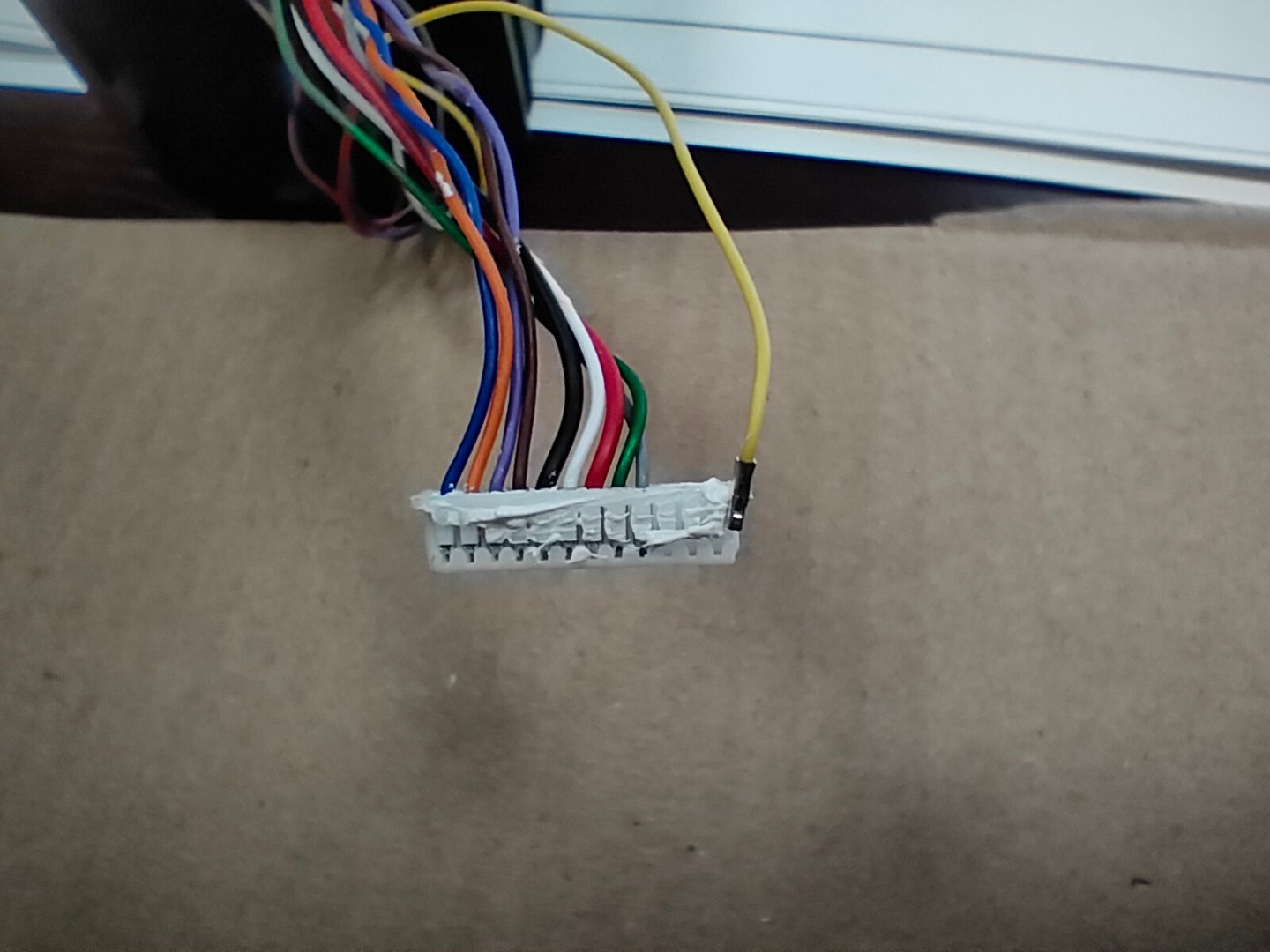

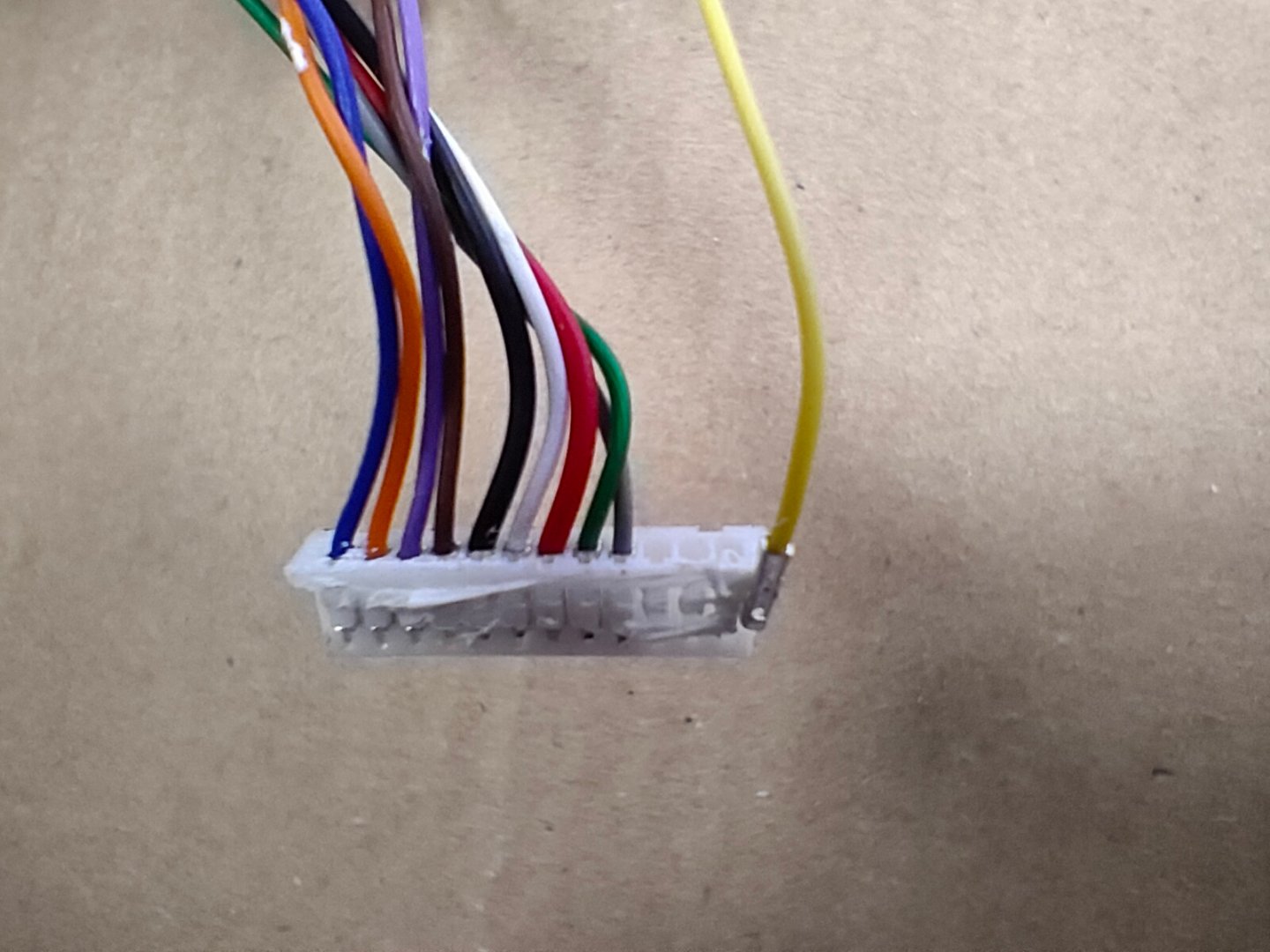

Разобрал и увидел следующее:



Там еще и внутри сделано халтурно — концы проводов длиною около 15 сантиметров полностью расплетены, смотаны в моток и завязаны на узел. И сиреневый провод сильно передавлен, может быть даже до потери связности.

Но думаю, что основная причина в отсутствии контакта на желтом проводе — разъем сломан и пин в нем просто не держится.

Не поделитесь ли распиновкой, где должен быть желтый провод?

А еще лучше, если подскажете маркировку этого самого разъема, чтобы я такой новый купил.



Лучше всего было бы конечно полностью заменить шнур, но он залит смолой, причем прочной, сомневаюсь, что смогу ее очистить.

[alibek]

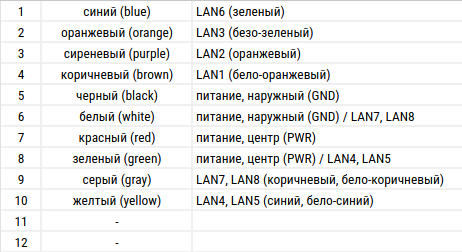

У меня получилось пока так:



Правда не уверен насчет белого и зеленого.

То ли они запараллелены с серым и желтым, то ли я что-то неправильно понял.
