АТС Siemens HiNet VS1500

[tt128]

Доброго дня всем,

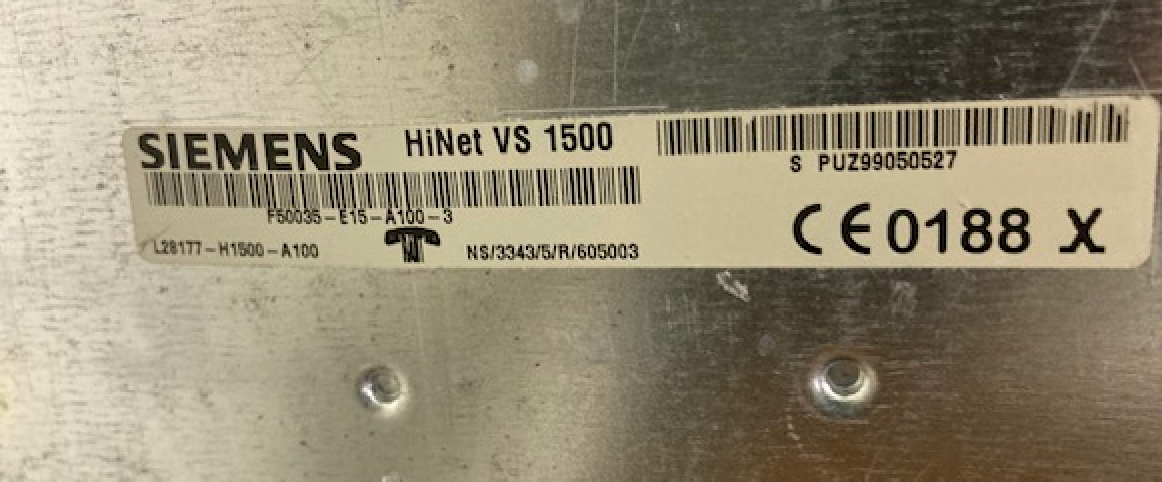

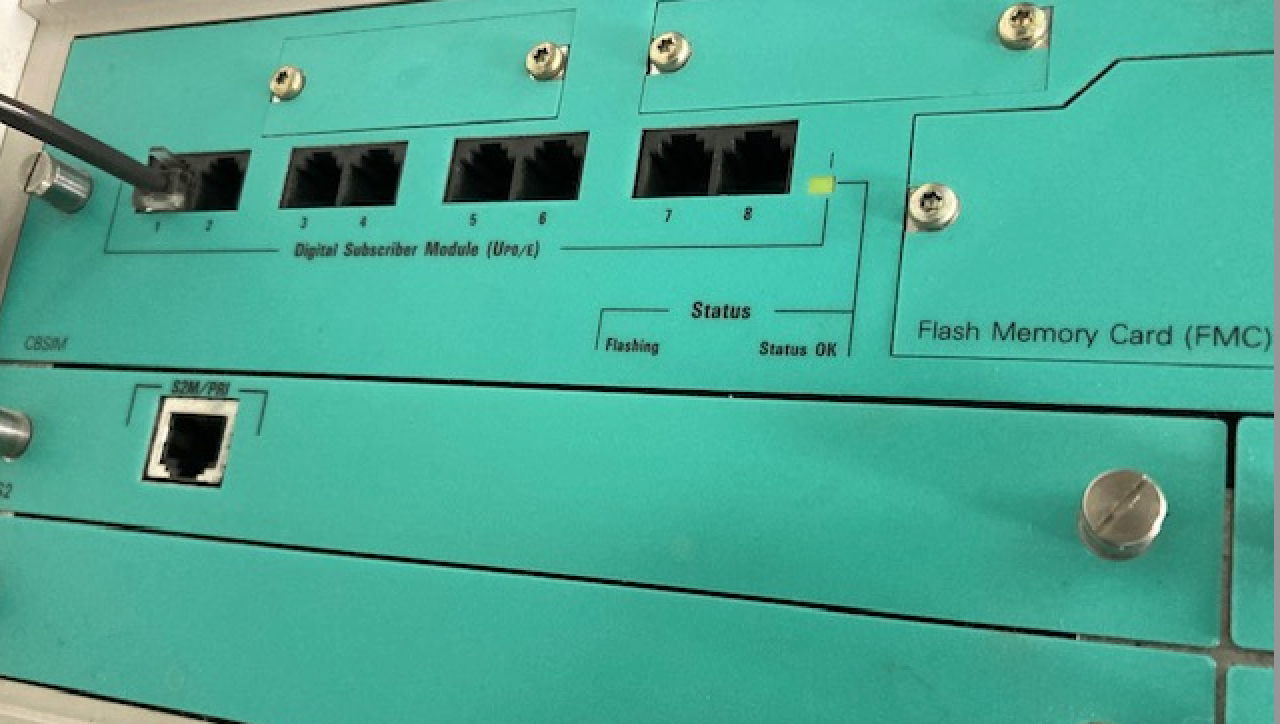

Досталась АТС Siemens HiNet VS1500

В качестве эксперимента пытаюсь понять как ей управлять.

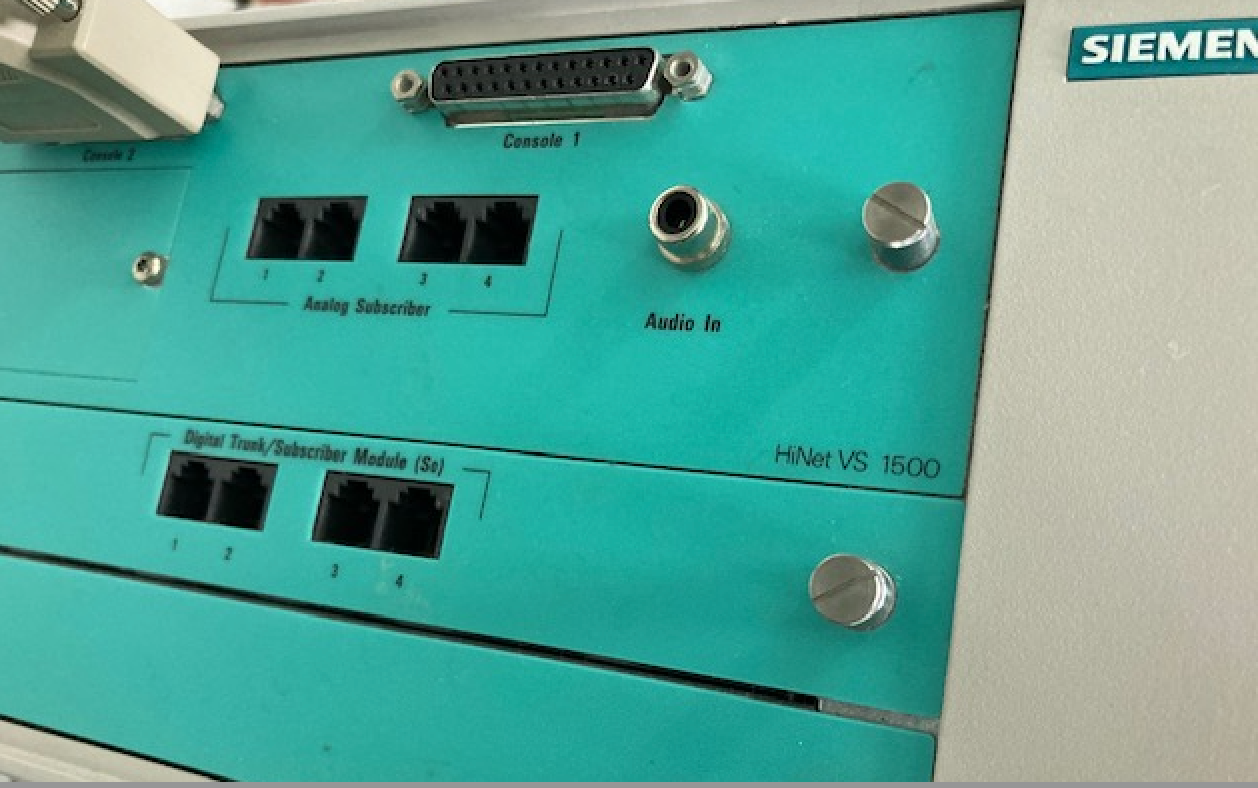

На ней есть два порта DB25 (Console1, Console2)

При попытках подключения, в терминале тишина.



Есть ПО Siemens HiPath 3000 Manager, но я не уверен что оно подходит к этой станции.

Буду благодарен за любую документацию/ПО/инфу по данной железке.







[Глеб Высоцкий]

Заранее извиняюсь - ничего не знаю про эту железяку и вообще в телефонии ни разу не гуру. Но тоже очень люблю древности и много работал с оборудованием с консольными портами.

Предлагаю для начала вот такой простой рецепт проверить работу портов по отдельности на девайсе и на терминале. Обычно при включении (инициализации) девайс выдает в консоль нечто, по дефолту, без запроса (рапорт о ходе инициализации, текущее состояние, информацию о производителе и модели и т. п. )

Поставьте на линию RX (между ног 3 и 7 DB25) вольтметр, а ещё лучше - если есть - осциллограф.

На худой конец - светодиод с резистором ок. 1 кОм (анодом к земле!). При отсутствии сигнала на линии будет "1" - это минус 12 VDC. При передаче данных напряжение будет "скакать". На осциллографе можно будет не только увидеть сигнал, но и определить скорость, длину старта и (не вполне достоверно) количество битов в посылке - т. е. почти все параметры настройки СОМ.

Скрытый текст

Натурально, на осциллографе нельзя будет понять некоторые вещи. Например, если в посылке 8 битов - то  является ли последний бит битом чётности при 7-битном слове или " боевым" битом при 8-битном слове и отключенном контроле чётности. Но число вариантов для подбора по-любому резко сократится.

С терминалом все ещё проще. Отключаете эхо (проверяете, что оно отключено). Замыкаете физически RX и ТХ (2 и 3 на DB9). Печатаете на клавиатуре. При замкнутых контактах символы должны выводиться в окно терминала, при разомкнутых - нет.

Натурально, проверяете кабель - по умолчанию для DB9-DB25 это 2-3; 3-2; 5-7 соответственно.

Обычно, если эти три условия соблюдены, можно при включении получить от девайса некий привет и побаловаться, посылая ему какие-то команды и читая ответы.

В реале не всегда оборудование работает по такой самой простой схеме. Особенно, увы, старое. Например, могут использоваться и другие линии СОМ кроме RX и TX (для аппаратного контроля потока). Или поверх обычного RS-232 может использоваться некий фирменный протокол, который обычным терминалом не читается.
