SNR-S2982G-8T настройка 802.1x

[XomA]

Добрый день!

Пытаюсь проверить функционирование 802.1x на коммутаторе SNR-S2982G-8T.

Не получается настроить рабочий конфиг.

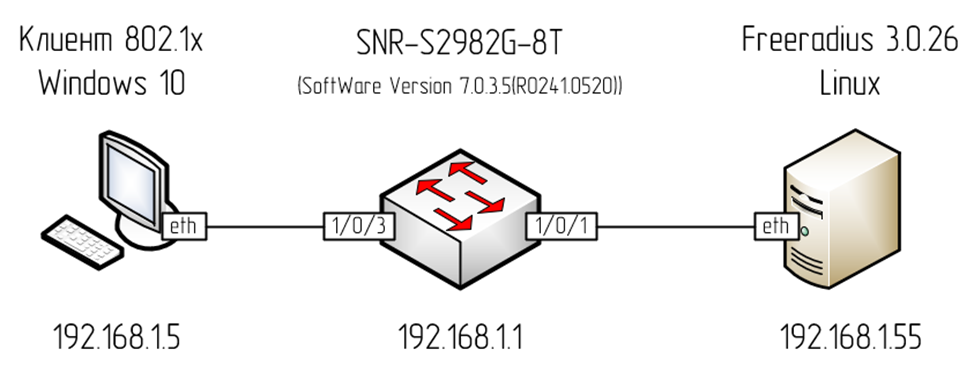

Есть следующая схема:

Конфигурация коммутатора:

radius-server authentication host 192.168.1.55 key 0 test123
aaa enable

dot1x enable

Interface Ethernet1/0/3
 dot1x enable
 dot1x port-method portbased
exit

interface Vlan1
 ip address 192.168.1.1 255.255.255.0
exit

Настройка freeradius:

Файл Clients.conf

...
client private-network-1 {
        ipaddr          = 192.168.1.0/24
        secret          = test123
        shortname       = net192
}
...

Файл users

nag     Cleartext-Password := "nag"
        Tunnel-Type = 13,
        Tunnel-Medium-Type = 6,
        Tunnel-Private-Group-ID = 1



tcpdump на linux в момент авторизации, приходит Access-Request от коммутатора, уходит Access-Challenge в стороону коммутатора, на этом все.

#tcpdump udp -n
10:04:59.256743 IP 192.168.1.1.3071 > 192.168.1.55.1812: RADIUS, Access-Request (1), id: 0x02 length: 109
10:04:59.257769 IP 192.168.1.55.1812 > 192.168.1.1.3071: RADIUS, Access-Challenge (11), id: 0x02 length: 80

На АРМ авторизация не происходит, идут постоянные запросы логина/пароля и в конце неудачная аутентификация.





Если в данной схеме коммутатор SNR заменить на Русьтелетех со следующим конфигом, то все работает.

dot1x system-auth-control

radius-server host 192.168.1.55 key test123

interface gigabitethernet1/0/3
 dot1x port-control auto
exit

interface vlan 1
 ip address 192.168.1.1 255.255.255.0
exit



Удачная авторизация на коммутаторе:

14~01-Dec-2020 14:28:23 %LINK-W-Down:  gi1/0/3
01-Dec-2020 14:28:26 %SEC-W-PORTUNAUTHORIZED: Port gi1/0/3 is unAuthorized
01-Dec-2020 14:28:26 %LINK-I-Up:  gi1/0/3
01-Dec-2020 14:28:30 %STP-W-PORTSTATUS: gi1/0/3: STP status Forwarding
01-Dec-2020 14:28:33 %SEC-I-PORTAUTHORIZED: Port gi1/0/3 is Authorized

#show dot1x users
                          MAC               Auth   Auth   Session        VLAN Filter
Port     Username         Address           Method Server Time
-------- ---------------- ----------------- ------ ------ -------------- ---- ------
gi1/0/3  nag              70:8b:cd:8e:ef:e6 802.1X Remote 00:01:17

Лог на radius сервере:

Thu Apr 18 06:41:30 2024 : Info: Ready to process requests
Thu Apr 18 06:42:10 2024 : Auth: (8)   Login OK: [nag/<via Auth-Type = eap>] (from client net192 port 0 via TLS tunnel)
Thu Apr 18 06:42:10 2024 : Auth: (9) Login OK: [nag/<via Auth-Type = eap>] (from client net192 port 51 cli 70-8B-CD-8E-EF-E6)



т.е. настройки клиента на винде и freeradius корректные и отрабатывают на другом коммутаторе.



Настройка 802.1x на SNR пробовал разные. И с документации и с wiki - результат всегда одинаковый.

Как еще можно попробовать настроить? Может у кого есть рабочий конфиг для данной связки.



p.s. задача не использовать 802.1x в работе, а просто показать, что функционал рабочий и забыть о нем.

[Vladimir Efimtsev]

@XomA, здравствуйте!

Функционал точно рабочий.

Попробуйте выполнить следующее:



1. обновите прошивку до последней рекомендованной (скачать можно отсюда https://data.nag.wiki/SNR Switches/Firmware/SNR-S2982G/recommended/), затем проверьте аутентификацию еще раз.



2. Добавьте команду 'authentication line vty login radius local' (если вы еще ее не применили).



3. Подскажите также, правильно ли понял, что в качестве суппликанта у вас используется клиент с ОС Windows? Дело в том, что по умолчанию Windows использует метод аутентификации EAP-PEAP, а Freeradius использует по умолчанию метод EAP-MD5, поэтому необходимо либо на freeradius-сервере в поле "default_eap_type" сменить значение на peap, либо изменить параметры на Windows-клиенте.

[jffulcrum]

Возможно у вас уже сертификат с SHA2, а эта коммутаторная древность в SHA2 не умеет.

[XomA]

Спасибо за ответы!



Действительно дело оказалось в настройке Freeradius, в файле /etc/freeradius/3.0/mods-enabled/eap поменял в двух местах:
в секции eap и подсекции ttls значение "default_eap_type = md5" на "default_eap_type = peap" и авторизация прошла.



Минимальный рабочий конфиг коммутатора получился такой:

radius-server authentication host 192.168.1.55 key 0 test123
aaa enable
dot1x enable

interface ethernet 1/0/3
 dot1x enable
 dot1x port-method userbased standard
exit

interface Vlan1
 ip address 192.168.1.1 255.255.255.0
exit



Edited April 18, 2024 by XomA
