Mikrotik Traceroute

[Den4ikArgv]

Добрый день, коллеги!

Имеется железка с ПО RouterOS 6.48.1 (stable).



Задача сделать трассировку с узла, который подключён к этой железке с серым IP и маскарадится в белый IP интерфейса.

При попытке сделать трассировку Next-Hop после микрота отображается *.

Подскажите, как такое можно побороть?

[jffulcrum]

3 часа назад, Den4ikArgv сказал:

после микрота отображается *.

И дальше ничего? А с самого роутера?

[Den4ikArgv]

Дальше есть узлы, но мне нужен конкретно следующий за моим узел.

Вышестоящий провайдер пытается мне доказать, что я бегаю не по его линку, а по другому.

С Роутера следующий хоп светится.



1 33 ms 33 ms 16 ms <Мой узел>

2 16 ms 16 ms 16 ms <Мой узел>

3 * * * Request timed out. (ТУТ ДОЛЖЕН БЫТЬ ХОП ПРОВАЙДЕРА)

4 33 ms * * 185.140.148.155

5 33 ms 33 ms 33 ms 72.14.197.6

6 33 ms 33 ms 33 ms 142.251.53.67

7 33 ms 33 ms 33 ms 108.170.250.66

8 50 ms 50 ms 50 ms 142.251.238.84

9 50 ms 50 ms 50 ms 142.251.238.72

10 50 ms 50 ms 50 ms 172.253.51.189

11 * * * Request timed out.

12 * * * Request timed out.

13 * * * Request timed out.

14 * * * Request timed out.

15 * * * Request timed out.

16 * * * Request timed out.

17 * * * Request timed out.

18 * * * Request timed out.

19 * * * Request timed out.

20 50 ms 50 ms 50 ms <IP конечного узла>

При этом с самого роутера картина такая:

 # ADDRESS                          LOSS SENT    LAST     AVG    BEST   WORST
 1 <IP провайдера>                       50%    4   1.1ms     0.9     0.7     1.1
 2 185.140.148.153                   75%    4 timeout    24.5    24.5    24.5
 3 72.14.197.6                        0%    4  34.8ms    34.9    34.8    35.1
 4 142.251.53.69                      0%    4  25.1ms    25.1    25.1    25.2
 5 108.170.250.99                     0%    4  25.5ms    25.6    25.4    26.2
 6 142.251.49.24                      0%    4    47ms    46.8    46.5      47
 7 72.14.238.168                      0%    4  57.4ms    52.1    47.3    57.4
 8 142.250.209.25                     0%    4  40.5ms    40.5    40.4    40.7
 9                                  100%    4 timeout
10                                  100%    4 timeout
11                                  100%    4 timeout
12                                  100%    4 timeout
13                                  100%    3 timeout

14                                   <Тут Хоп светится>

[jffulcrum]

Для начала, в FW добавим в начало цепочки input правило с accept для протокола ICMP, без фильтраций по запросам и адресам. Картина меняется?

[Den4ikArgv]

Ничего не меняется при добавлении правила, картина прежняя.



Правило добавлял:

ip firewall filter action=accept chain=input proto=icmp disabled=no

Поместил его под номером 1 в список.

[jffulcrum]

Следующий шаг. Встаем Torch на интерфейс, с которого должны улетать наши пакеты traceroute. Пингуем "подозрительный" IP провайдера с клиентской машины, потом с роутера. Смотрим, что прилетает. Лучше включить в Torch показ протокола.

[Den4ikArgv]

В понедельник смогу проверить.



Правило при этом на разрешение icmp нужно оставить?

[Den4ikArgv]

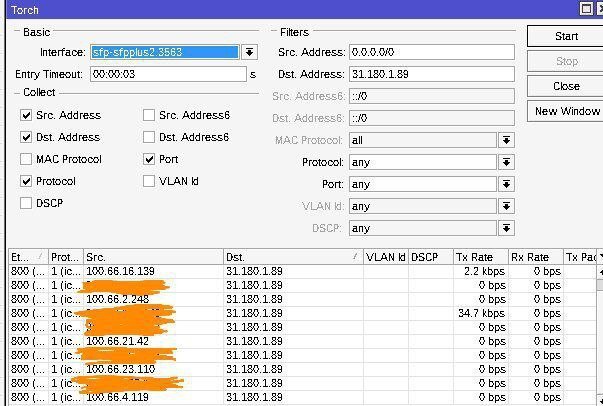

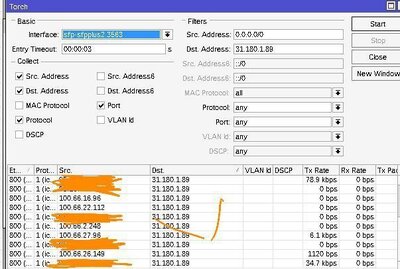

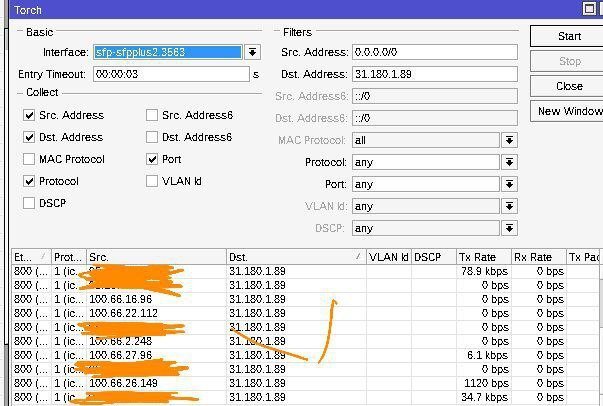

В Torch я вижу часть серых адресов и NAT IP, только я не понимаю, как мои серые IP пройдя через NAT могут светиться в качестве источников на интерфейсе-Uplink?

При пинге с самого микрота в Torch Src. IP источника, который я указываю, не попадает.

(Белые IP замазал из соображений безопасности).

[jffulcrum]

У вас внешний IP статический или динамический?

[Den4ikArgv]

Тот, который указываю при пинге и пробую им НАТить один хост - статический (висит на интерфейсе в сторону вышестоящего прова).

Для NAT выделен пул адресов.

Есть сетка, к примеру, 192.168.1.0/30 (1 адрес у вышестоящего. 2 у меня). БЕЛЫЙ IP
и есть сетка под нат 10.24.22.0/26 (до которой есть маршрут в вышестоящего провайдера). БЕЛЫЙ IP
Серые написал для примера.

Я пытался с локальных машин пустить трассу до узла в интернете, на что получаю звёздочки.
Попробовал включить маскарад для одного из локальных адресов и исходящим интерфейсом поставил свой с адресом <192.168.1.2/30>.
В Torch я всё равно вижу свои серые адреса без подмены NAT.

При этом с Mikrotik я спокойно пингую вторую точку сети (не удивительно, arp).

Edited April 8, 2024 by Den4ikArgv

[witch]

Не забывайте, что маршрутизатор может но не обязан отвечать на icmp запросы. Как настроен.

[jffulcrum]

@Den4ikArgv То есть у вас ДВА внешних интерфейса?

[Den4ikArgv]

Внешних интерфейсов по факту 3.

[jffulcrum]

начнем с минимального. Правила masquerade переделайте на src-nat с указанием конкретного внешнего IP и out сответствующего внешнего интерфейса

[Den4ikArgv]

Делалось - не помогло.

[VolanD666]

В 05.04.2024 в 15:20, Den4ikArgv сказал:

Вышестоящий провайдер пытается мне доказать, что я бегаю не по его линку, а по другому.

Просто запускаете сниффер и смотрите с какой интерфейса с каким адресом что уходит. Если с правильного инт-са и с правильного адреса, то значит вы правы. О чем эта тема?

[jffulcrum]

Показывайте конфиг. Для корректной работы схемы с несколькими аплинками как минимум нужен прероутинг на основе источника.

[Den4ikArgv]

Конфиг нужен весь или какие-то конкретные части?
Железка выступает бордером, поэтому весь конфиг светить не могу.
