[sergey iz]

Доброго времени суток! Прошу помощи в настройке системы. Имеем производственный цех. По желанию заказчика установлен регистратор Novicam FR 1104 4 камеры две из которых купольные поворотные модели SNR-CA-PTZ600. Суть вопроса: как управлять с регистратора этими PZT камерами по отдельности. (Сейчас при управлении одной камерой, вращается и вторая).  Управление камер осуществляется через порт на видеорегистратора RS-485 по протоколу PELCO D. Внутри камер имеются переключатели адреса протокола и чего-то там ещё.























Edited March 7, 2024 by sergey iz

[Глеб Высоцкий]

Не знаю протокол PELCO D, дилетант.

Но вообще в принципе RS-485 - это общая шина из 2 или 4-х проводов, на которую параллельно вешаются несколько устройств. Для индивидуального управления им должны быть назначены разные адреса. В ваших камерах они выставляются DIP-переключателями в пределах одного байта (0-255). Вот и выставьте, к примеру, 1 и 2 (соответственно 00000001 и 00000010)



А вот как объяснить регистратору, какую из камер крутить в моменте, т.е. с каким адресом отправлять команды - это зависит от клиентского интерфейса регистратора. Курите мануал.



[sergey iz]

Благодарю за наводку, буду экспериментировать.

[straus]

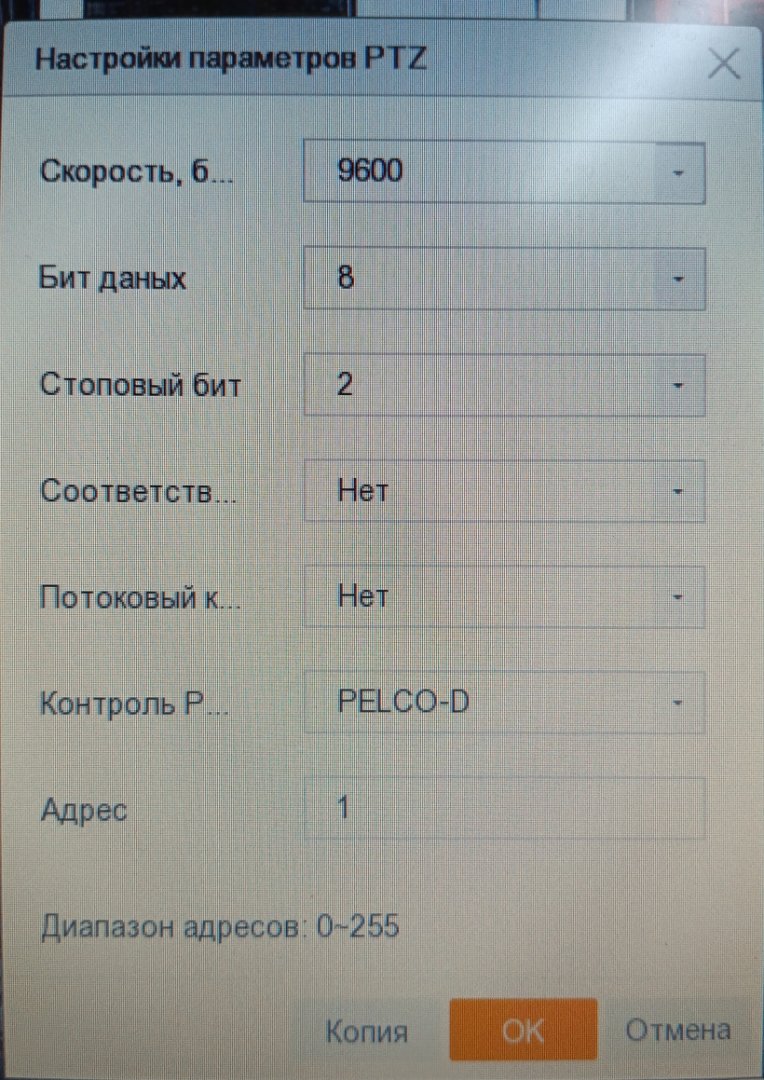

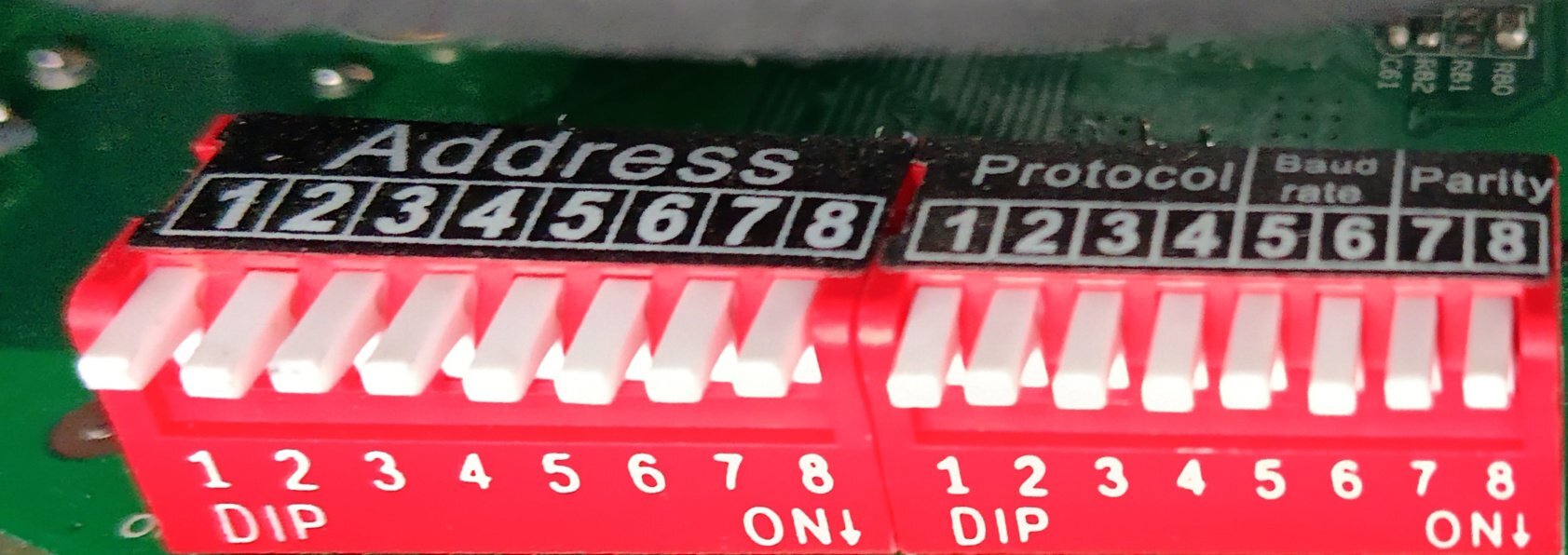

Поставить на камерах разные адреса (двоичный код от 0 до 255). В регистраторе для каждой камеры указать соответствующий адрес. Могут быть разночтения в адресации - в некоторых устройствах может быть от 0 до 255, в других от 1 до 256. Кстати, в камере на фото установлен двоичный адрес 0, а в регистраторе 1 (причём в регистраторе явно указан диапазон 0-255).

Скорость порта выставляется в зависимости от длины шины, для короткой шины вполне можно поставить высокую - 38400 или даже выше. Биты паритета нужно выставить одинаково на камерах и регистраторе, для короткой шины можно N, для длинной рекомендуется включить контроль паритета. Стоповые биты 1, 1.5 или 2, на фотографии включено 2 (в некоторых камерах задано жёстко и не меняется).



И терминаторы не забыли поставить на концах шины 485?

[KonBez]

@straus Сорри за оффтоп, но благодарю за пост, сейчас узнал больше об управлении камерами больше, чем прочитал за год.

[sergey iz]

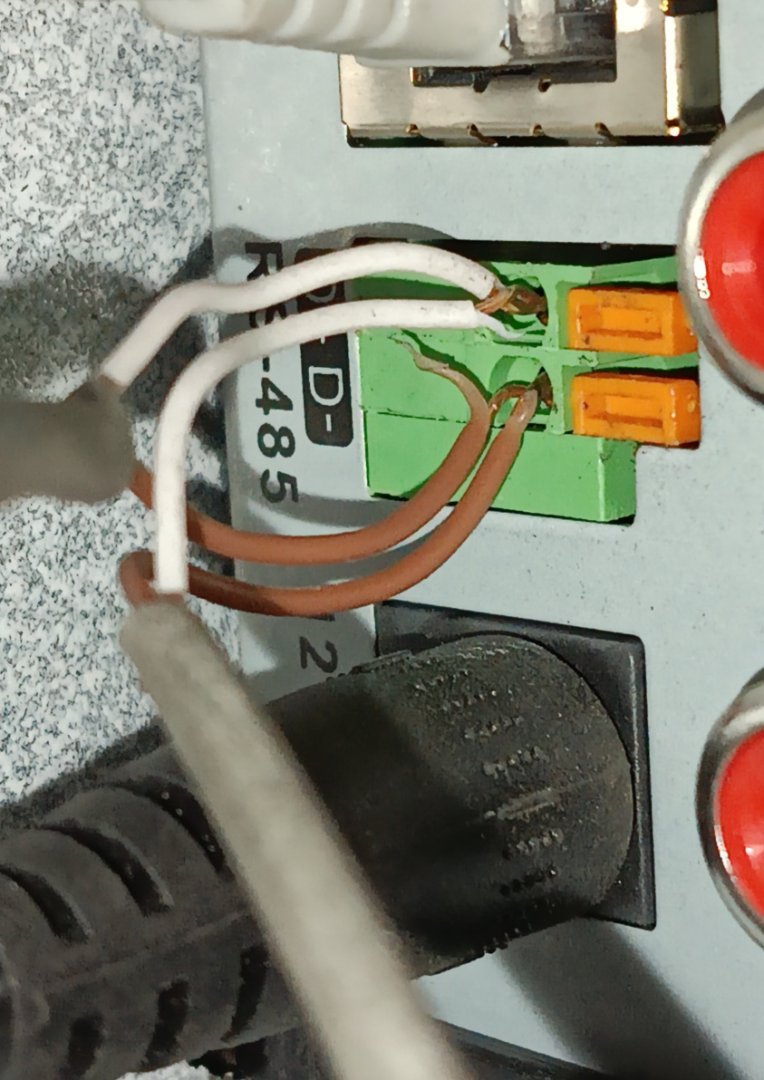

Подскажите зачем ставить терминатор? У меня на камерах на управление выходят два провода "+ и -" на порт rs485. Соответственно я пробросил провод сигнальный 2*0.4 на каждую камеру и вставил в порт на регистраторе "паралельно" соблюдая полярность. Расстояние до камер от регистратора: первая 15м, вторая 28м. Переключение скорости в меню регистратора приводит к ступару(камеры не реагируют). Вразумите пожалуйста я верно понимаю что на камерах джамперами adress нужно будет: на первой камере выставить восьмым джампером ON остальные не трогать. А на второй камере седьмой джампер в положение ON ? В меню регистратора в поле Адресс соответственно камерам 1 и 2?

[straus]

1. Не терминатор, а терминаторы, с обоих концов линии. Но при общей длине 43 метра и низких скоростях в принципе можно и без них. Терминаторы ставятся с сопротивлением, равным волновому сопротивлению линии.

2. Скорость надо установить одинаковую в регистраторе и на камерах, естественно. На камерах это BAUD RATE.

3. Соответствие адресов положению переключателей надо смотреть в документации на камеру. Обычно идёт по стандартному двоичному коду.

Здесь неизвестно, где младший адрес, если справа (8), то будет:

0 = 00000000

1 = 00000001

2 = 00000010

3 = 00000011

4 = 00000100

5 = 00000101

6 = 00000110

7 = 00000111

и т.д.

4. Не помню, надо ли задавать адрес самому регистратору. Но лучше 0-й адрес оставить для него на всякий случай.

[witch]

В 485 master и slave, адреса задаются только слейвам. Двух мастеров быть может.

[sergey iz]

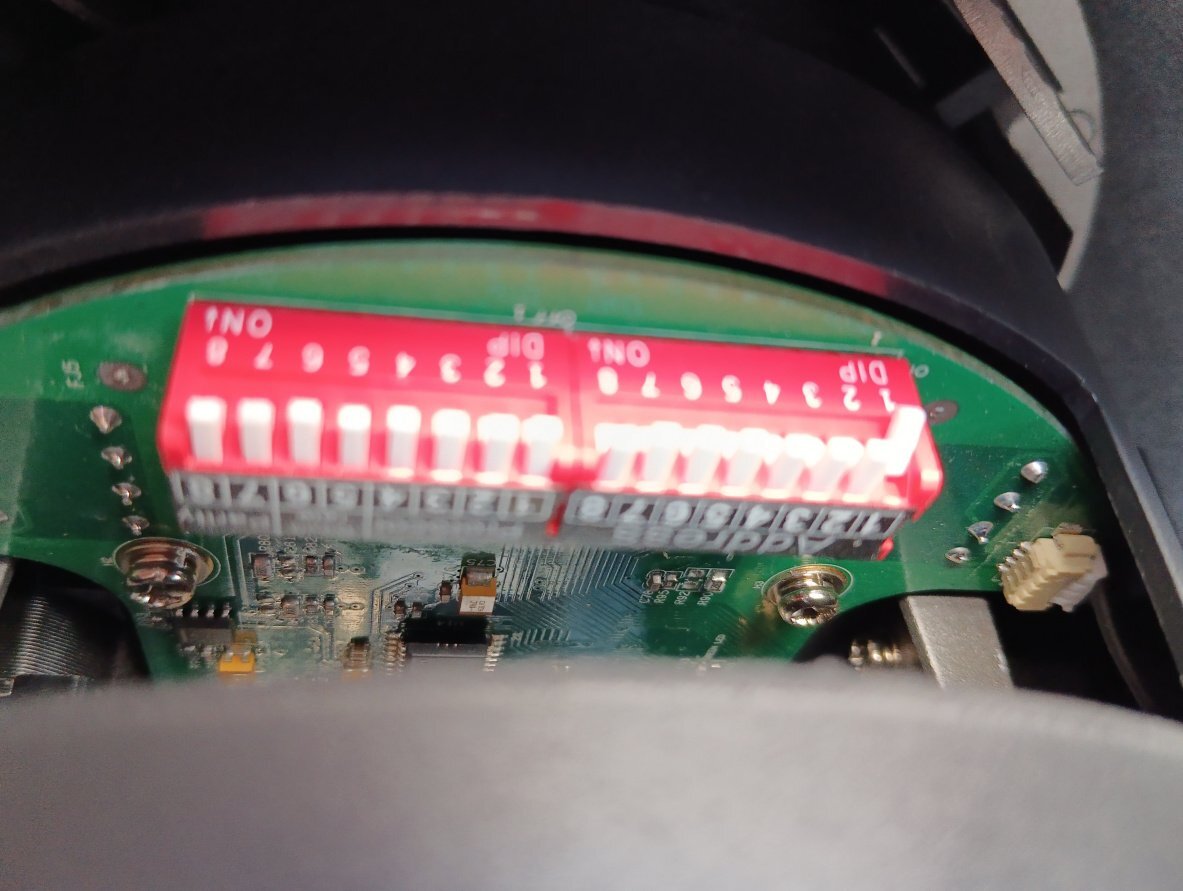

Получается что мне нужно будет только на второй камере адрес менять?

[sergey iz]

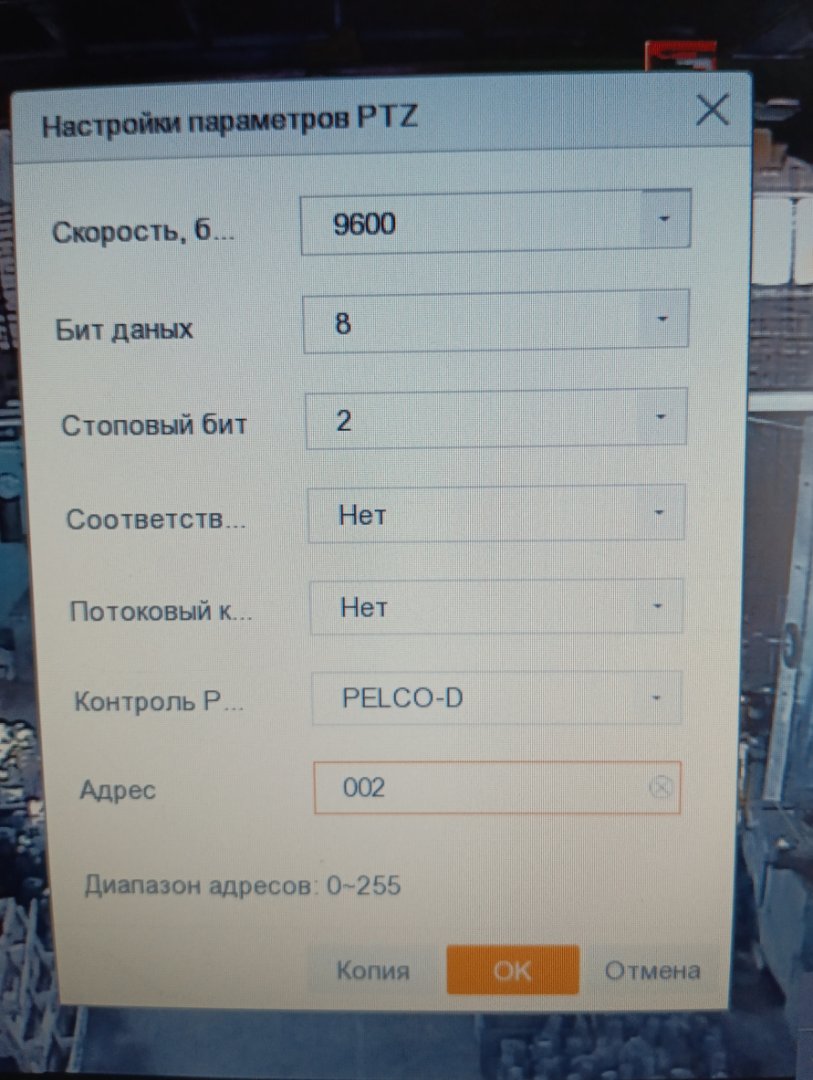

Всех благодарю. Получилось. Поменял адрес на одной камере. Заработало только после перезагрузки камеры.
