Имеется CSS610 Mikrotik. Трансиверы 10Gtek AXS85-192-M3. В первом SFP+ порте прекрасно определяется ( как SFP-10G-SR ) и работает. А вот во втором порте не определяется - вообще пусто в строке и не работает. При этом если воткнуть в этот порт твинакс двухметровый то тоже не видится в вебке SwOs, но при этом прекрасно работает. В первом SFP+ порте и твинакс и трансивер прекрасно определяются и работают.



Как думаете, это бага софтовая Микротика, или железо (проблемы с I2C на втором порте) ? Просто CSS610 куплен был бушный но практически с виду нулёвый, и сразу проверить при покупке SFP+ порты было никак....





[jffulcrum]

Ревизия R1.0? Старое лого Микротика (с черными буквами Tik)или новое?

[Vad_]

Лого старое. SwOs Lite 2.18 - вчера проапгрейдил. Ревизии на наклейке на корпусе нет, и на коробке родной тоже.

В принципе, мне и надо один порт через твинакс DAC но как-то не порядок. То есть на втором порте вообще как будто ничего и не вставлено пустота в строке, но на твинаксе линк поднимается и работает без ошибок, а  трансивер нет.

Такое ощущение что с I2C проблема, хотя.... Вот тут вспомнил - там же ещё на SFP есть 6й пин который в SFP модуле на землю посажен и вот в некоторых реализациях этот пин управляет подачей питания на SFP модуль через ключ. В общем надо открывать и тыкаться осциллоскопом . Точно наверное просто питание не подаётся по какой-то причине. Потому и по I2c не читается ничего и трансивер не работает, а пассивному твинаксу - пофиг, ну видимо и Микротику пофиг в данном случае...



[korsakik]

@Saab95 Ну что? Неправильная настройка? Ты где?

[jffulcrum]

7 часов назад, Vad_ сказал:

Лого старое.

В первых ревизиях был брак, отваливался или первый SFP+ порт, или второй, причём "искаропки". Мы свой даже успели по гарантии сдать. МТ слишком уж удешивили плату. Если терять нечего, попробуйте и впрямь цепь питания посЧупать

[Vad_]

Догадка была верна. Я писал, что купил бу. И проверить SFP порты было никак сразу. Похоже, кто-то втыкал во второй порт, либо неисправный модуль, либо скорее всего RJ45 модуль, которые потребляют немеряно и греются как печки. Питание 3.3В подаётся на оба порта через две пары СМД дросселей, проволочных типоразмера 0603 (Питание на ресивер и трансмиттер 15 и 16 нога). На втором порте они в обрыве, и вокруг виден ореол от вспученного от температуры лака (маски). Завтра буду пробовать снимать дроссели и вешать соплю. Потом закажу дроссели - они есть в продаже и стоят копейки - надо поставить они играют дополнительно роль предохранителей. Там очень мелко всё, но постараюсь не свернуть то, что рядом 🙂



P.S> И конденсатор электролит пожалели, не впаян прямо рядом с SFP cage в цепи 3.3V на порты перед дросселями.



P.P.S. Хорошо, что Микротику пофиг на I2C - твинаксу питание не нужно и оно работает 🙂

Edited March 14, 2024 by Vad_

[Vad_]

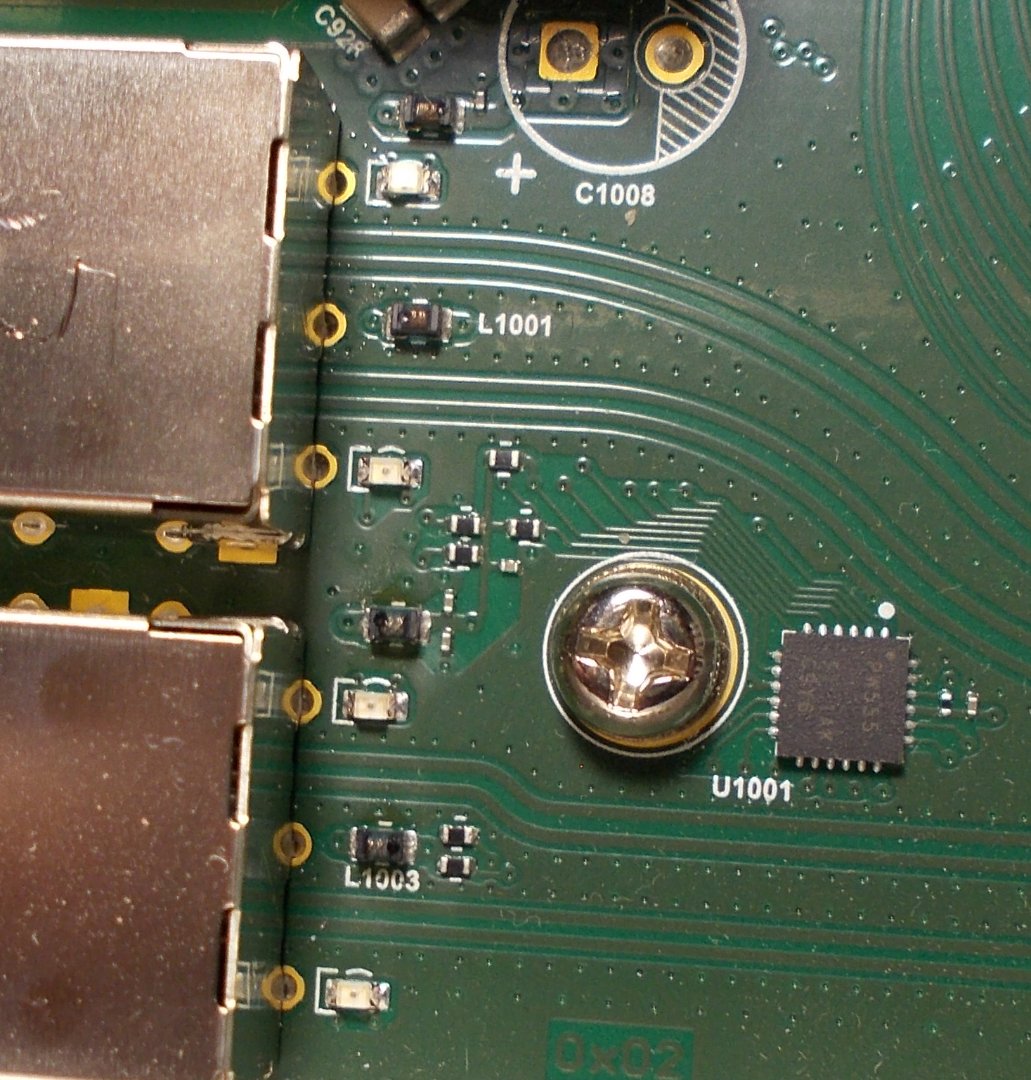

Починил. Может будет кому полезно, прикладываю фото.

Вывод таков:

• 1. Подсистема питания в CSS610 нормальная, в питании чипа коммутатора стоят TI микросхемы с током до 6 ампер. Основное питание, которое с 12-57V делает 3.3V на двух чипах, даташит не смотрел, но по виду там тоже всё нормально и с запасом. Конденсаторов только несколько  не впаяли.
• 2. Питание 3.3V на SFP+ порты идёт по простому, напрямую без всяких ключей. Но через очень слабые дроссели. Поэтому категорически не рекомендуется втыкать туда, что-то потребляющее более 2х  Ватт на порт.

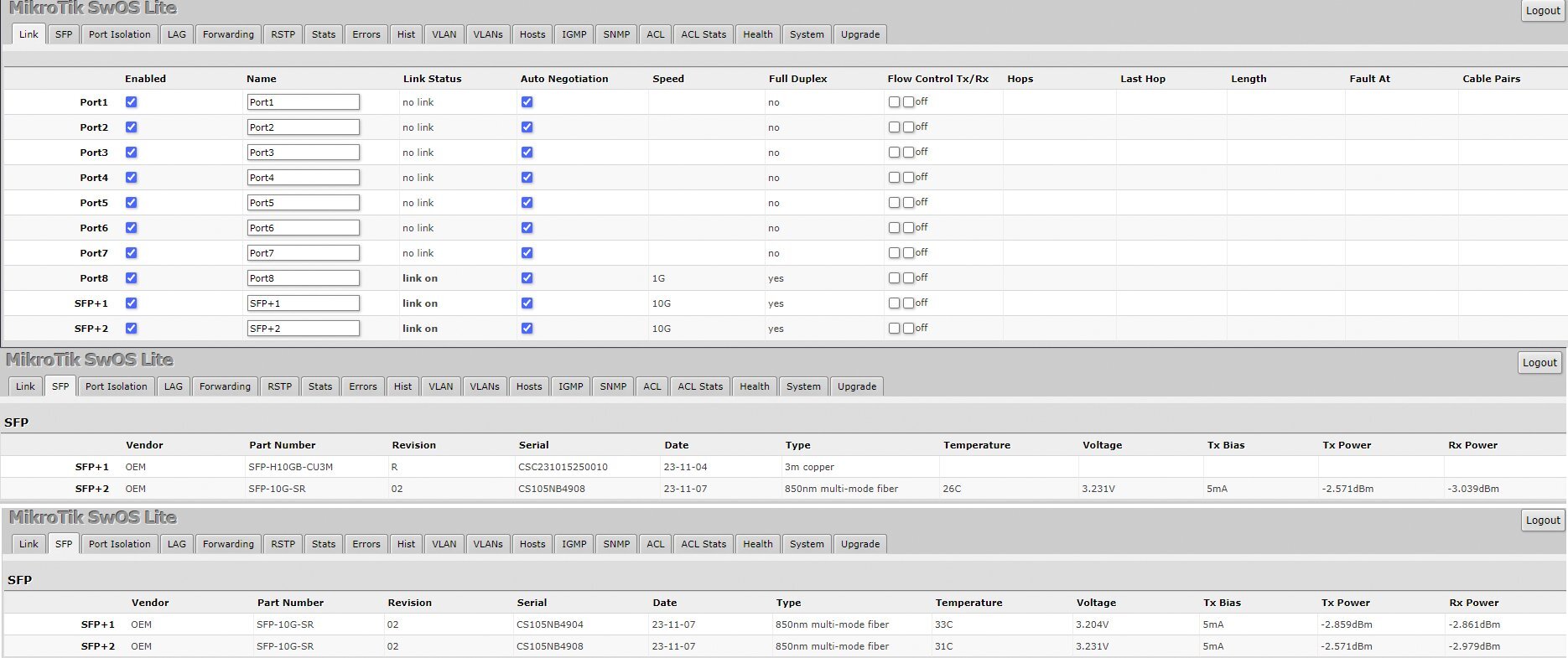

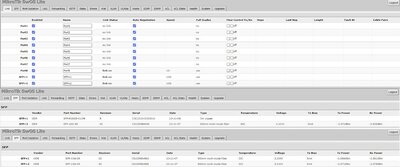

• 3. На скриншоте видна разница в напряжении на SFP1 и SFP2 - после ремонта - на втором порте сейчас перемычки из припоя. Эта разница падение напряжения на дросселях, и это при том, что модули чуть тёплые и практически ничего не потребляют. Соответственно, при большем потреблении, напряжение может проваливаться сильно ниже, оттуда возможна нестабильная работа трансиверов. Напряжение приходящее на порты ( на фото это как раз не впаянный электролит - оттуда разводка идёт на две пары дросселей L' - L1001-L1003 ) составляет 3.233 вольта - (измеряно настольным лабораторным вольтметром).



Паять там крайне неудобно. Мешают слоты SFP. Ну и предварительно надо снять пластиковые световоды от светодиодов - просто потянуть вверх оно на трении 🙂

Надеюсь кому нибудь пригодится. И ещё раз не втыкайте в Микротики SFP-RJ45 предварительно не посмотрев как сделано питание в конкретной модели, если они сделали в CSS610 так то очень вероятно и в других моделях сделано подобным же образом.

По крайней мере, сразу проверьте, показание питания, если оно провалилось до 3 вольт значит там значительный ток потребления.

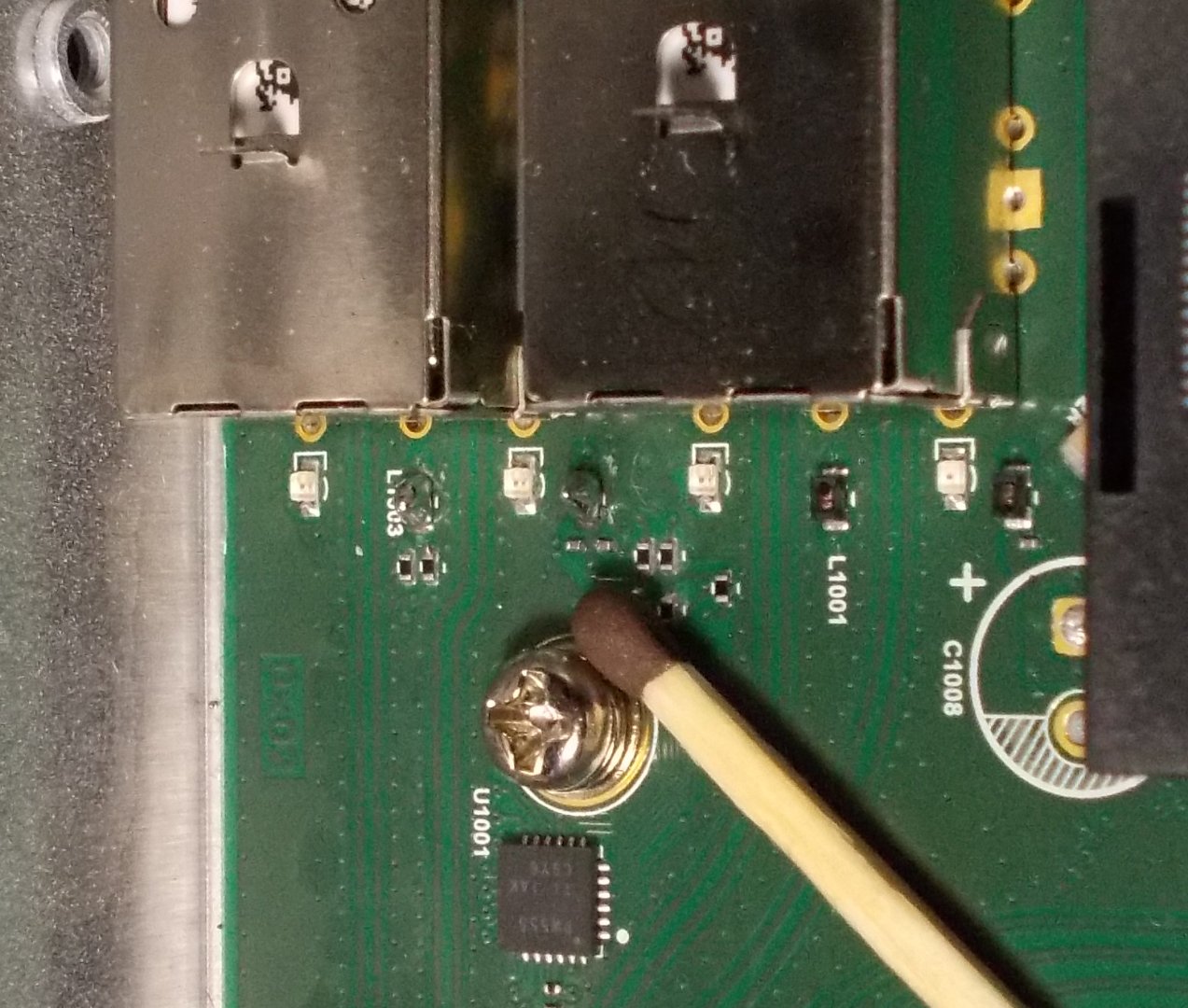

P.S. На фото без спички видны перегретые и сгоревшие (они в обрыве) дроссели - у второго ( нижнего на фото) порта. Наверху два целых дросселя. На фото со спичкой - уже поставлены перемычки из припоя.
