Roman Ivanov Posted February 16, 2024 Posted February 16, 2024 Стоит MA5683T, на H801X2CS приходит multicast поток в 4 vlan, свич выше использует igmp snooping v2. Из свича стоящего рядом (тот что выше), так как его убираем переключили один из домов в порт 0/7/3 (H802SCUN) и multicast (tv на MAG) перестал работать. На MA5683T делали: multicast-vlan 4 igmp report-proxy enable igmp leave-proxy enable igmp version v2 igmp match mode disable igmp match group ip 239.131.0.1 to-ip 239.131.2.255 igmp mode snooping igmp uplink-port 0/8/0 igmp uplink-port 0/7/3 с изменением uplink-port пробовали. Multicast не работает. display igmp program all Failure: The program does not exist #display igmp statistic vlan 4 The data of multicast-vlan 4 IGMP statistic: --------------------------------------------------------- Active program number : 0 Received general query number : 81020 Received specific query number : 2 Sent V2 report number : 0 Sent V3 join number : 0 Sent V3 join programs number : 0 Sent leave number : 0 Sent total leaving programs number : 0 --------------------------------------------------------- Multicast cascade port: Received V2 total report number : 0 Received successful V2 report number : 0 Received unsuccessful V2 report number : 0 Received V3 total join number : 0 Received successful V3 join number : 0 Received unsuccessful V3 join number : 0 Received leave number : 0 Sent general query number : 0 Sent specific query number : 0 Received invalid IGMP packets : 4715 Куда копать и возможна ли работа igmp snooping НЕ на service-port? Вставить ник Quote
seregaelcin Posted February 18, 2024 Posted February 18, 2024 В btv должны быть igmp юзера и в multicast-vlan 4 игмп мультикаст влан мембер сервис порт. Это есть вообще в конфиге ? Вставить ник Quote
Roman Ivanov Posted February 19, 2024 Author Posted February 19, 2024 service-port нет, это SCUN, а не GPON board. Вроде нашел как решить: btv igmp cascade-port 0/7/3 Вставить ник Quote
vlad55 Posted February 17, 2025 Posted February 17, 2025 Имеется OLT типа - MA5683T. Задача - расширить восходящий канал с 1гБ/с до 2-х и более. Ищу информацию по настройке MA5683T, а именно как на платах SCU или GIU настроить LACP(LAG). //на просторах инета не нашел пока ничего похожего. Также хотелось бы узнать могу ли установить 10Гб/с SFP модули в эти платы? Вставить ник Quote
sudo Posted February 17, 2025 Posted February 17, 2025 плохо искали, гуглите по link-aggregation в SCU порты только 1гиг, а какая у вас gui мы не знаем, display board 0 покажите Вставить ник Quote
vlad55 Posted February 17, 2025 Posted February 17, 2025 (edited) #display board 0 ------------------------------------------------------------------------- SlotID BoardName Status SubType0 SubType1 Online/Offline ------------------------------------------------------------------------- 0 1 2 H807GPBH Normal 3 H802GPBD Normal 4 H802GPBD Normal 5 H802GPBD Normal 6 H801SCUN Standby_failed Offline 7 H801SCUN Active_normal 8 H801GICF Normal 9 H801GICF Normal 10 11 12 ------------------------------------------------------------------------- По портам, что они только в 1гб/с я понял Вас. Ну вот кое что нашел на ixnfo.com про агрегацию портов. Ещё нашел на каком то форуме, что обязательно надо сохранить конфигурацию ОЛТ, мол при смене режима теряется конфиг.. Вот и хотел уточнить, так ли это. Да и вообще порядок агрегации каналов на самом ОЛТ. Спасибо. Edited February 17, 2025 by vlad55 Вставить ник Quote
sudo Posted February 17, 2025 Posted February 17, 2025 (edited) H801GICF это тоже гиговая плата. link-aggregation Function The link-aggregation command is used to create an Ethernet link aggregation group (LAG) and specify the master port in the group. Ethernet link aggregation means that two or more Ethernet ports of the same type are bound as a logical port. It improves link bandwidth without a hardware upgrade and effectively hardens link reliability using a link backup mechanism. The undo link-aggregation command is used to delete an Ethernet LAG. After the master port in an Ethernet LAG is deleted, the Ethernet LAG is deleted and the protection and load sharing among ports in the Ethernet LAG are also canceled. NOTE: When adding a port to or deleting a port from a link aggregation group, if this port is already connected to the peer device, run the shutdown command for the port or remove the optical fiber to avoid a link loop. Format link-aggregation frameid/slotid port-list [ frameid/slotid port-list ] mode [ workmode lacp-static ] undo link-aggregation { frameid/slotid/portid | all } конфиг не теряется при конфигурировании агрегации. Edited February 17, 2025 by sudo Вставить ник Quote
vlad55 Posted February 18, 2025 Posted February 18, 2025 Спасибо за разъяснение. Команда будет такой, исходя из существующей конфигурации? link-aggregation 0/7 0 0/7 1 egress-ingress workmode lacp-static и далее я смогу потом подключить другие два порта этой платы? Вроде так команда получиться? link-aggregation add-member 0/7/0 0/7 2,3 Или так надо подключать ещё два порта этой платы? link-aggregation add-member 0/7/0 0/7 2 0/7 3 Вставить ник Quote
sudo Posted February 18, 2025 Posted February 18, 2025 Цитата link-aggregation add-member 0/7/0 0/7 2,3 да, такая команда, если 0/7/0 master port Вставить ник Quote

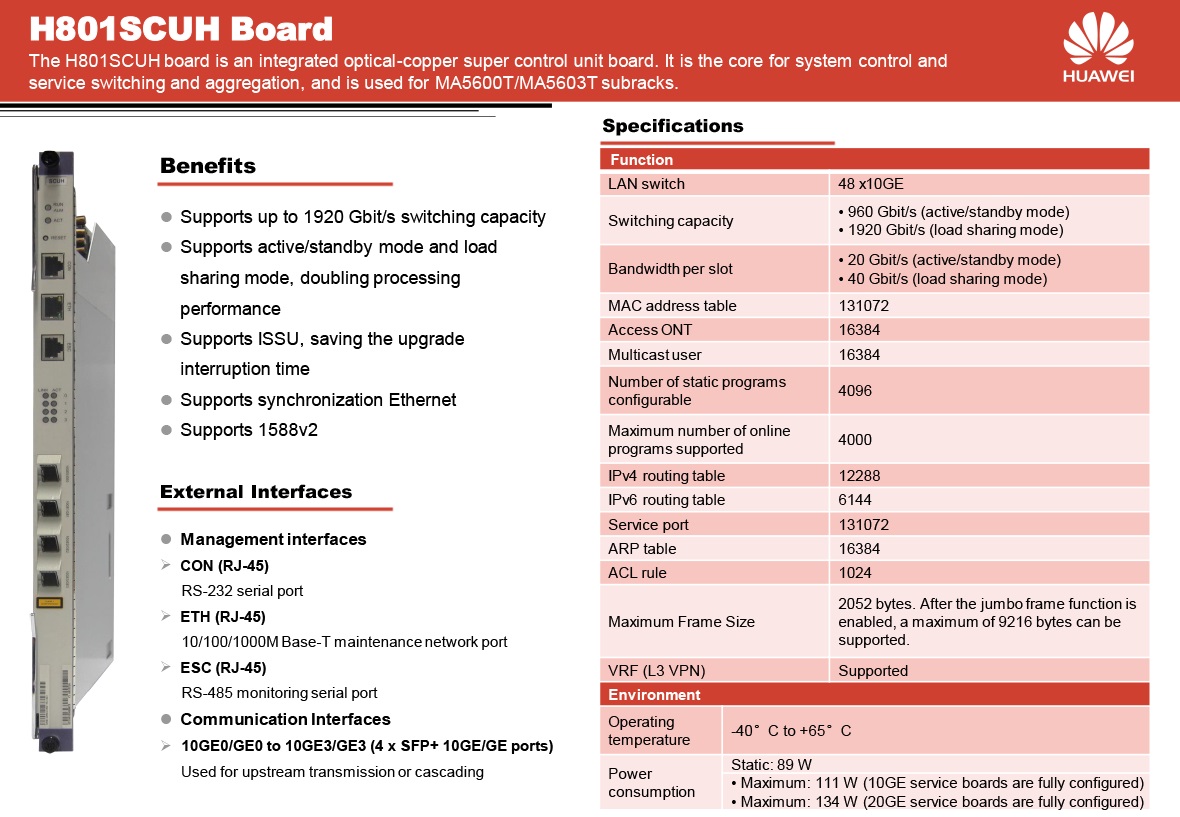

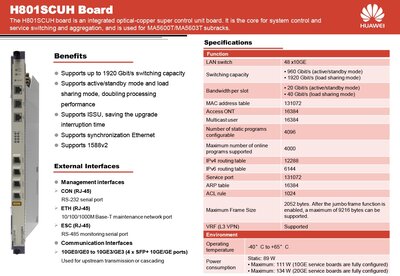

vlad55 Posted April 18, 2025 Posted April 18, 2025 (edited) Вот ту мне попалось...И был удивлен... Может это ложные сведения? Вот сайт - https://isp-tech.ru/switch-asic/huawei-ma5600t/?ysclid=m9mi907va2572804090 И там указано, что плата H801SCUH имеет возможность работать с SFP на 10ГБ/с. Я про не встречал, но не обратил внимания на разницу последней буковки.. Даташит там есть. Я его сюда прикреплю. Также я увидел описание платы про которую не видел ранее сведений. Да и как-то нужды не было искать более детально что-то про 10Гб/с ))) Это платы H801X2CS и H802X2CS. Вот прошу Вас, кто что знает про все это - напишите. Стоит ли нам искать эти платы H801SCUH или H801X2CS ? H801SCUH_Board_Datasheet.pdf Edited April 18, 2025 by vlad55 Вставить ник Quote
sudo Posted April 22, 2025 Posted April 22, 2025 H801SCUH - 4 GE/10GE ports, Supporting automati c switching for remote software commissioning using GE upstream transmission. The H801X2CS board is a 2-port 10GE uplink interface card that provides two 10GE upstream or cascading optical ports. The H802X2CS board is a 2-port 10GE/GE uplink interface card that provides two 10GE/GE upstream or cascading optical ports. Цитата Вот прошу Вас, кто что знает про все это - напишите. какие у вас цели? Вставить ник Quote
vlad55 Posted November 13, 2025 Posted November 13, 2025 Извините за долгое молчание... были причины.. Цель поставлена переход с 1гб/с канала на 10гб/с канал. //Канал занят прибывшими клиентами) Попытка сделать агрегацию портов не увенчалась успехом... Мучать клиентов отсутствием инета не хочется. И запасной 5683 нету..(, что бы поиздеваться и найти оптимальный режим агрегации. Что имеем: #display version VERSION : MA5600V800R008C01 PATCH : SPC200 SPH307 HP2107 PRODUCT MA5683T #MA5683T>display board 0 ------------------------------------------------------------------------- SlotID BoardName Status SubType0 SubType1 Online/Offline ------------------------------------------------------------------------- 0 1 2 H807GPBH Normal 3 H802GPBD Normal 4 H802GPBD Normal 5 H802GPBD Normal 6 H801SCUN Standby_failed Offline 7 H801SCUN Active_normal 8 H801GICF Normal 9 H801GICF Normal 10 11 12 ------------------------------------------------------------------------- #MA5683T(config)#display version 0/7 Main Board: H801SCUN --------------------------------------- PCB Version: H801SCUN VER B Base BIOS Version: 112 Extended BIOS Version: 117 Software Version: MA5600V800R008C01 Logic Version: (U48)108 MAB Version: 0002 #MA5683T(config)#display version 0/8 Main Board: H801GICF --------------------------------------- Pcb Version: H801GICF VER C Mab Version: 0002 Logic Version: (U38)108 Main CPU : APP Version: 342(2011-4-13) BIOS Version: (U19)108 Вот вернулся к вопросу замены платы H801SCUN с 4-я 1гб/с портами на плату H802X2CS с двумя портами 10гб/с. Встают вопросы: 1. Совместимы в работе 801 и 802 или надо обе сразу менять? 2. Будет ли работать 802 с нашим шасси? 3. Если наша МА5683 поддерживает 802-ю то каков порядок замены? В общем выслушаю все Ваши комментарии, советы, рекомендации... Вставить ник Quote
sudo Posted November 14, 2025 Posted November 14, 2025 Вы что-то путаете. H801SCUN это control board, а H802X2CS это uplink board. одно на другое не поменять. вы можете поменять только H801GICF на H802X2CS. и софт у вас старый, R008. Уверен что нет драйверов для H802X2CS. Сделайте display io-packetfile information на олт. если нет, то надо для начала софт обновлять. Вставить ник Quote
vlad55 Posted December 24, 2025 Posted December 24, 2025 (edited) Вы правы... Вот что выдало: MA5683T(config)#display io-packetfile information Version of the board software packetfile:MA5600V800R008C01 --------------------------------------------------------------------------- Index File Type Version File Length --------------------------------------------------------------------------- 0 H801CKMA CPLD 104 6784 1 H801BIUA BIOS 122 12160 2 H801CITA BIOS 110 11008 3 H801CKMA BIOS 192 10752 4 H801CSPA BIOS 116 381824 5 H801SPUB BIOS 116 381696 6 H801SPUA BIOS 116 381568 7 H801EDTB BIOS 154 619520 8 H801EPBA BIOS 712 524160 9 H801ETHB BIOS 108 614528 10 H801GICG BIOS 108 4736 11 H801GICF BIOS 108 4608 12 H801GICE BIOS 108 4480 13 H801GICD BIOS 108 4352 14 H801FICB BIOS 108 4224 15 H801GICK BIOS 108 262016 16 H801GPBC BIOS 716 367104 17 H801TOPA BIOS 116 243200 18 H801X2CA BIOS 108 4352 19 H801X1CA BIOS 108 4224 20 H801X2CS BIOS 102 7296 21 H802EPBC BIOS 128 524160 22 H802EPBD BIOS 128 524160 23 H802GPBD BIOS 109 524160 24 H802OPGD BIOS 105 677632 25 H802P2CA BIOS 107 549376 26 H801BITSB CPLD 101 43648 27 H801BIUA CPLD 102 13952 28 H801CITD CPLD 105 13952 29 H801GICF CPLD 108 10880 30 H801GICD CPLD 108 10752 31 H801GICG CPLD 107 10112 32 H801GICE CPLD 107 9984 33 H801X2CA CPLD 107 10496 34 H801X1CA CPLD 107 10368 35 H801X2CS CPLD 105 55424 36 H801CITD BIOS 112 9728 37 FAN PROGRAM 156 7808 38 H801BIUA PROGRAM 126 42624 39 H801CITA PROGRAM 112 50560 40 H801CITD PROGRAM 139 46464 41 H801CKMA PROGRAM 193 28416 42 H801CKMC PROGRAM 100 576640 43 H801CSPA PROGRAM 127 5430656 44 H801EDTB PROGRAM 156 2647040 45 H801EPBA PROGRAM 889 1720704 46 H801ESC PROGRAM 111 18944 47 H801ETHB PROGRAM 158 3830272 48 H801FCBC PROGRAM 105 7680 49 H801FCBD PROGRAM 153 8448 50 H801FMCA PROGRAM 106 13056 51 H801GICG PROGRAM 342 48768 52 H801GICF PROGRAM 342 48640 53 H801GICE PROGRAM 342 48512 54 H801GICD PROGRAM 342 48384 55 H801FICB PROGRAM 342 48256 56 H801GICK PROGRAM 148 1705344 57 H801GPBC PROGRAM 920 5171968 58 H801TOPA PROGRAM 241 3664768 59 H801X2CA PROGRAM 342 47232 60 H801X1CA PROGRAM 342 47104 61 H801X2CS PROGRAM 125 55296 62 H802EPBC PROGRAM 322 4341248 63 H802EPBD PROGRAM 322 4341760 64 H802GPBD PROGRAM 321 4337664 65 H802OPGD PROGRAM 197 6049152 66 H802P2CA PROGRAM 115 1937280 67 M2XACPLD PROGRAM 101 16384 68 M2XAFPGA PROGRAM 126 2797184 69 H801BITSB CPLD2 100 43648 --------------------------------------------------------------------------- Status of the board software packetfile:active Я правильно понимаю, что перечисленное здесь оборудование, "знает" наше ОЛТ? И здесь я не вижу как раз H802X2CS. Вопрос - как делается процедура обновления софта на ОЛТ? Edited December 24, 2025 by vlad55 Вставить ник Quote
